大疆Osmo胸带滑动锁安装基座结构

　　这款安装基座是面向运动拍摄场景开发的穿戴式相机固定组件，核心适配大疆Osmo系列手持云台相机的胸带挂载需求，解决运动过程中相机固定不稳、拆装效率低的实际使用痛点。从实际应用场景来看，这类组件主要服务于第一视角拍摄作业，包括户外徒步记录、极限运动跟拍、教学操作演示、巡检作业记录等场景，用户需要将相机稳定固定在胸前位置，解放双手完成操作动作的同时获取稳定的第一视角画面，相比手持拍摄能够大幅降低长时间持握的疲劳感，也能避免手持抖动带来的画面偏移问题。

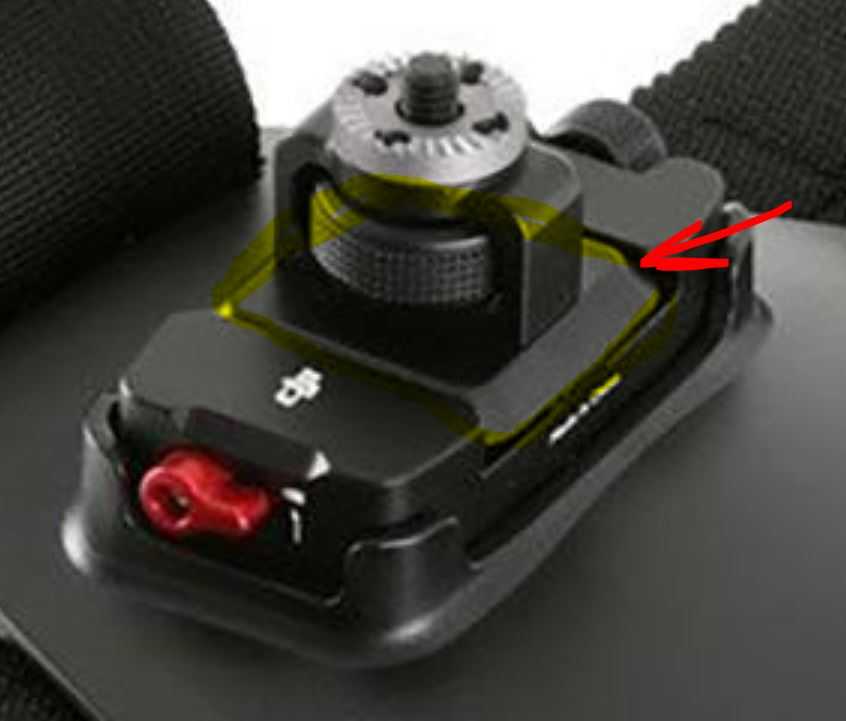

　　从功能特性层面拆解，该基座采用滑动锁止结构设计，前端设置的红色锁止拨杆是核心操作部件，拨杆滑动行程控制内部锁舌的伸缩状态，当拨杆处于锁止位时，内部锁舌会卡入相机底座的限位槽内，完全限制相机六个自由度的位移，即使在剧烈跑动、大幅度肢体动作的工况下也不会出现松脱；解锁时只需向侧方推动拨杆，即可解除锁止状态，快速完成相机的拆装动作，整个操作无需额外工具，单指即可完成，适配户外快速调整拍摄设备的使用需求。基座上方的连接位采用标准1/4英寸螺纹接口搭配齿形防滑面，这一设计是摄影器材领域的通用接口规格，除了适配大疆Osmo系列设备外，也可兼容同接口规格的运动相机、小型补光灯、麦克风等外接设备，齿形防滑面能够增大连接面的摩擦力，避免设备安装后出现周向转动，保证拍摄角度的稳定性。

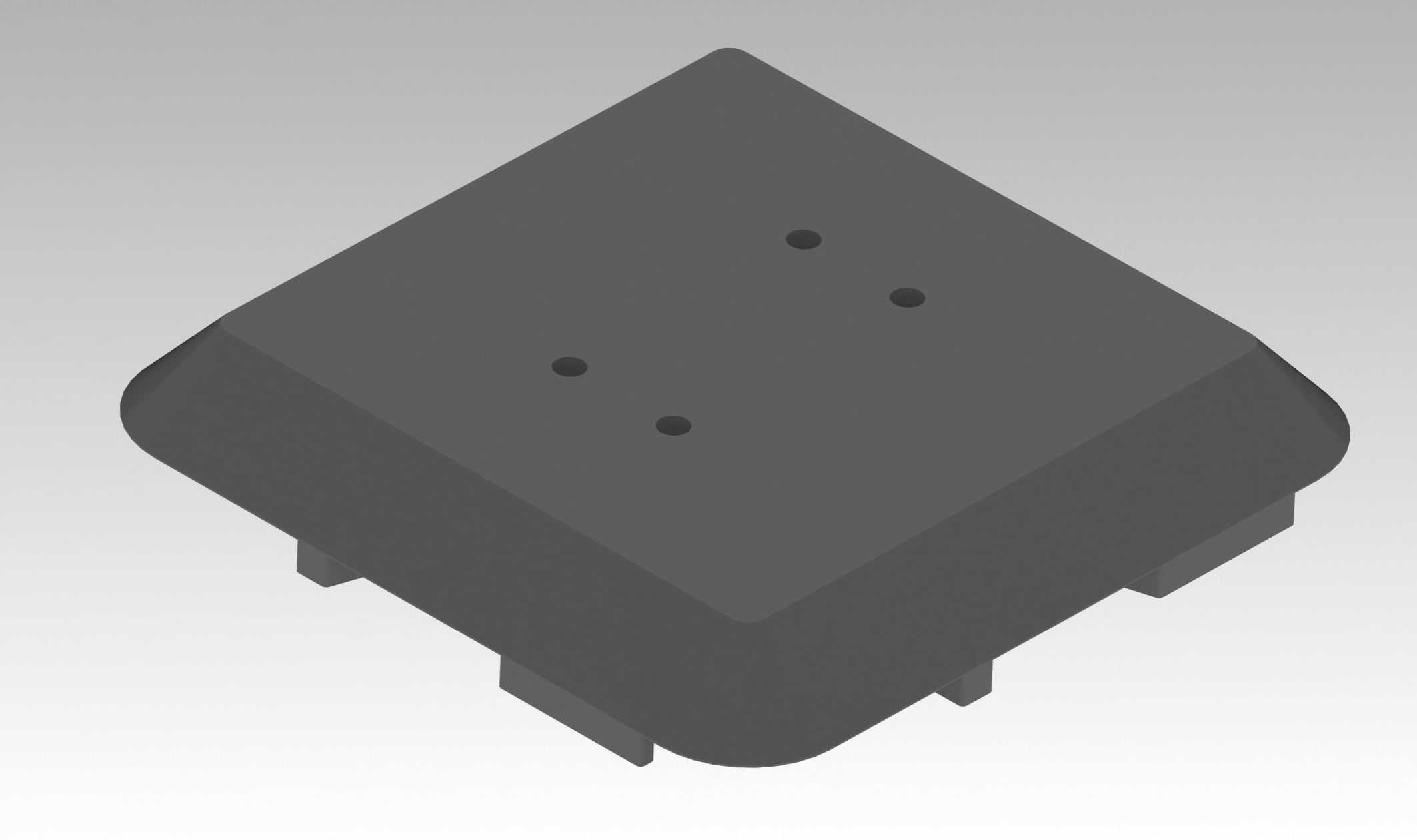

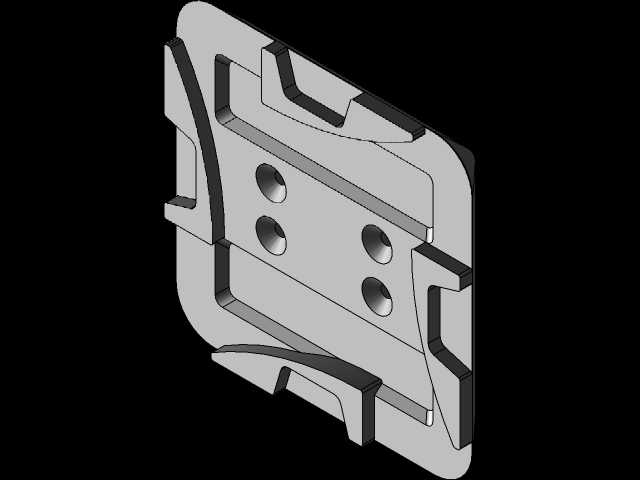

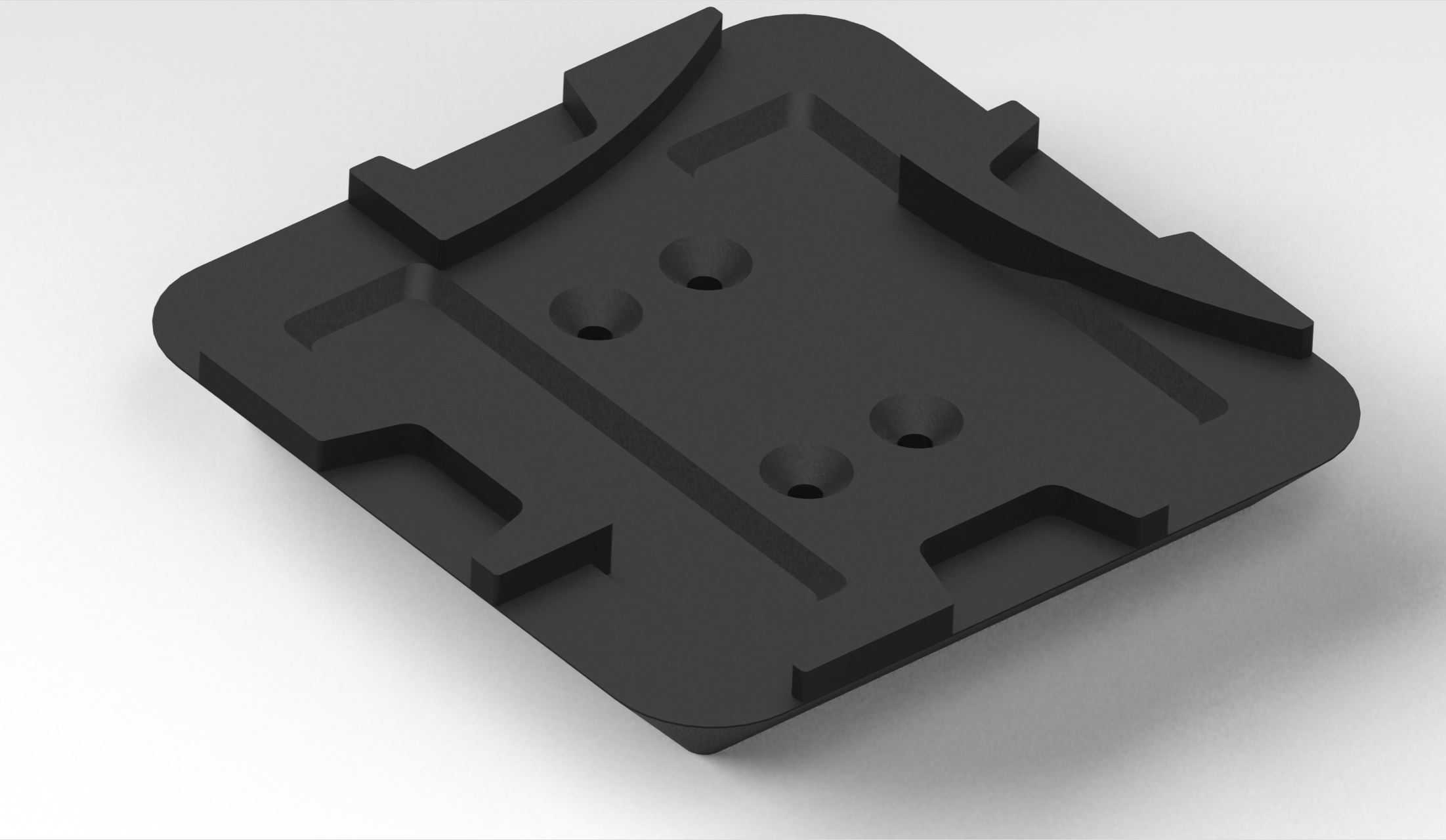

　　设计思路上，这款基座充分考虑了穿戴使用的人机工程学要求，整体底座采用贴合人体胸部轮廓的弧形曲面设计，与胸带绑定后能够与衣物表面紧密贴合，不会出现局部凸起硌压身体的问题，长时间佩戴也不会产生明显的异物感。基座的整体厚度控制在较低水平，避免挂载后相机过于靠前导致重心外移，减少运动过程中基座的晃动幅度。滑动锁的内部轨道采用限位阻尼设计，拨杆推动过程中带有清晰的档位反馈，用户无需目视即可通过手感判断锁止是否到位，避免出现虚锁导致设备跌落的风险。基座与胸带的连接位采用贯穿式穿槽结构，能够适配不同宽度的织带，穿槽边缘做了圆角钝化处理，不会切割磨损织带表面，提升长期使用的耐用性。

　　从安装边界与尺寸维度来看，基座的整体长宽尺寸控制在常规胸带的覆盖范围内，安装后不会超出胸带的边缘，避免勾挂到周边物体。上方的连接齿盘直径与相机底座的安装面完全匹配，安装后齿盘完全嵌入相机底座的凹槽内，不存在外露的间隙，能够避免灰尘、水汽进入连接缝隙影响锁止结构的灵活性。锁止拨杆的突出高度经过优化，既保证了足够的操作空间方便手指推动，又不会因为突出过多在穿戴过程中被意外触碰解锁。基座底部与织带接触的面设置有细密的防滑纹理，增大与织带之间的摩擦力，即使在织带没有完全拉紧的情况下，基座也不会沿着织带方向滑动移位，保证拍摄视角始终保持在预设的胸前正前方位置。

　　在结构强度设计上，基座主体采用高强度工程塑料材质，锁止结构的受力部位做了局部加厚处理，能够承受运动过程中相机产生的惯性冲击力，反复拆装锁止的使用寿命能够满足高频次户外使用的需求。整个结构没有多余的外露零部件，所有活动部件都隐藏在基座外壳内部，避免户外使用时泥沙、杂物进入活动缝隙导致卡滞，日常维护只需擦拭表面即可，无需拆解清理内部结构。
