工业级手动管虎钳夹持工装结构设计

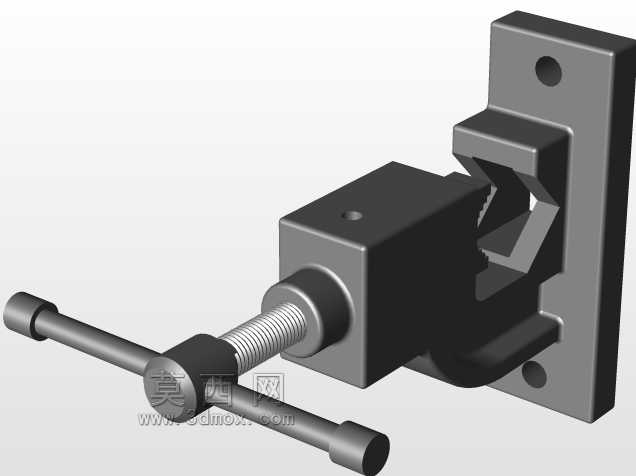

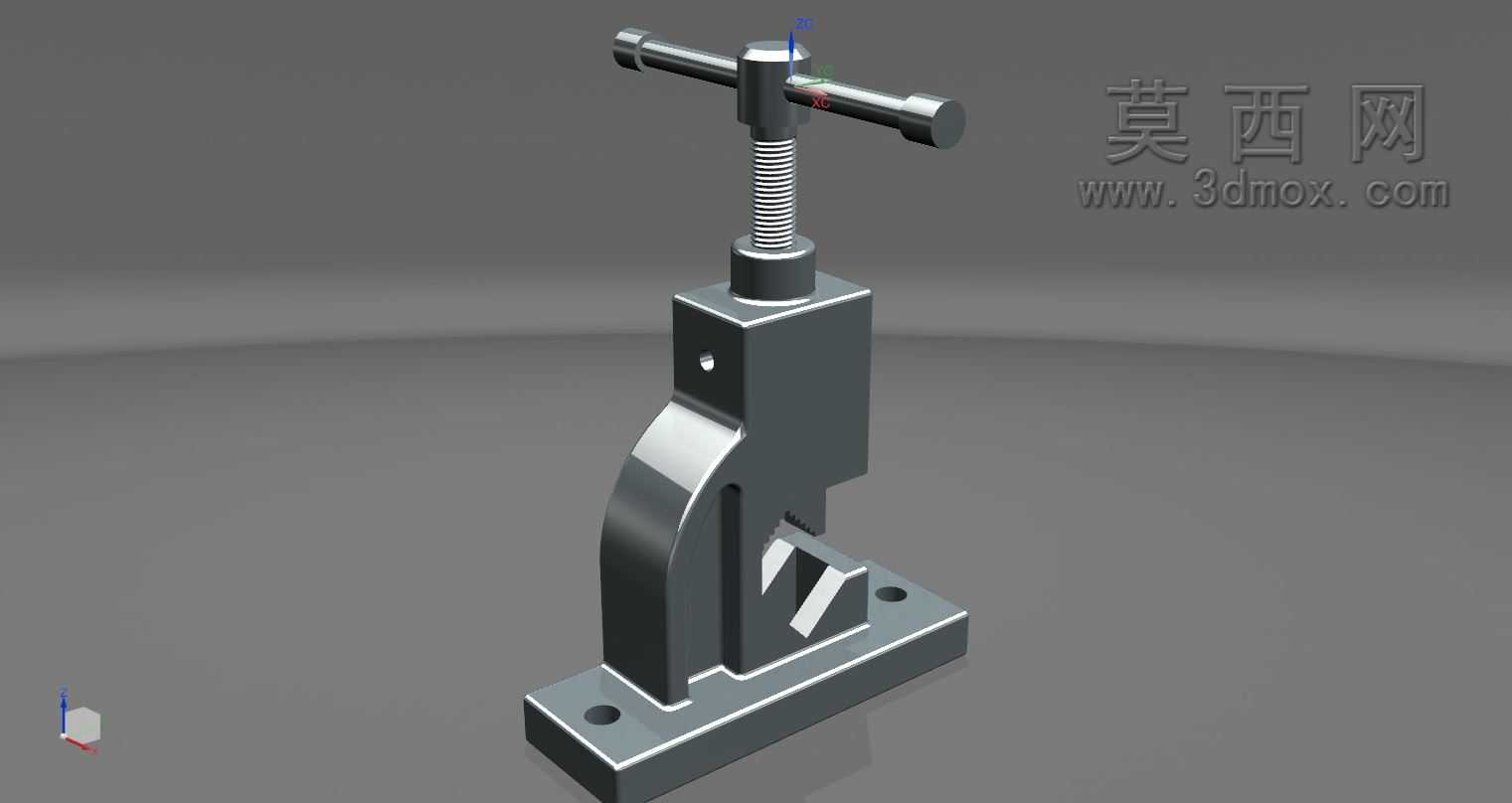

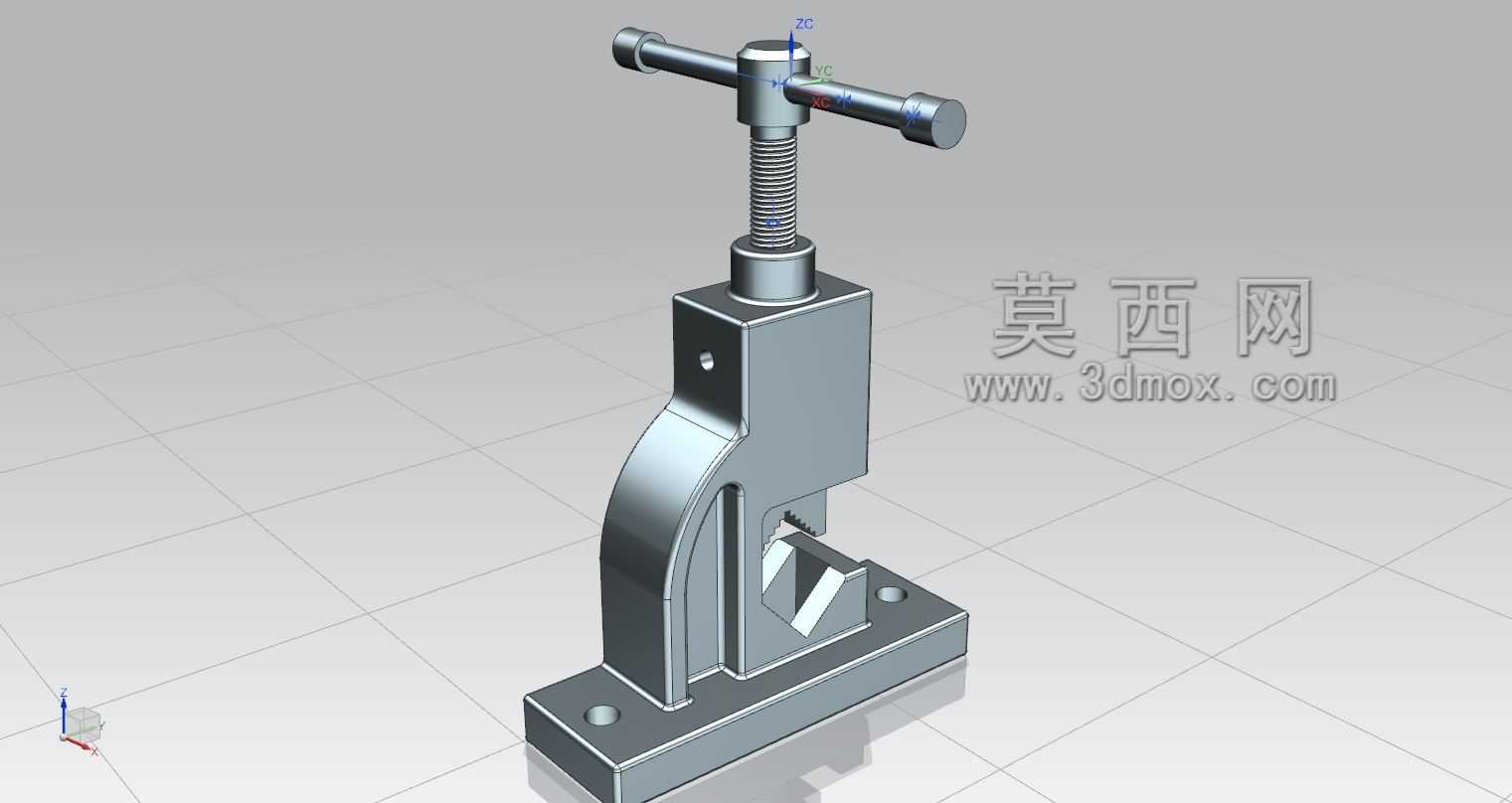

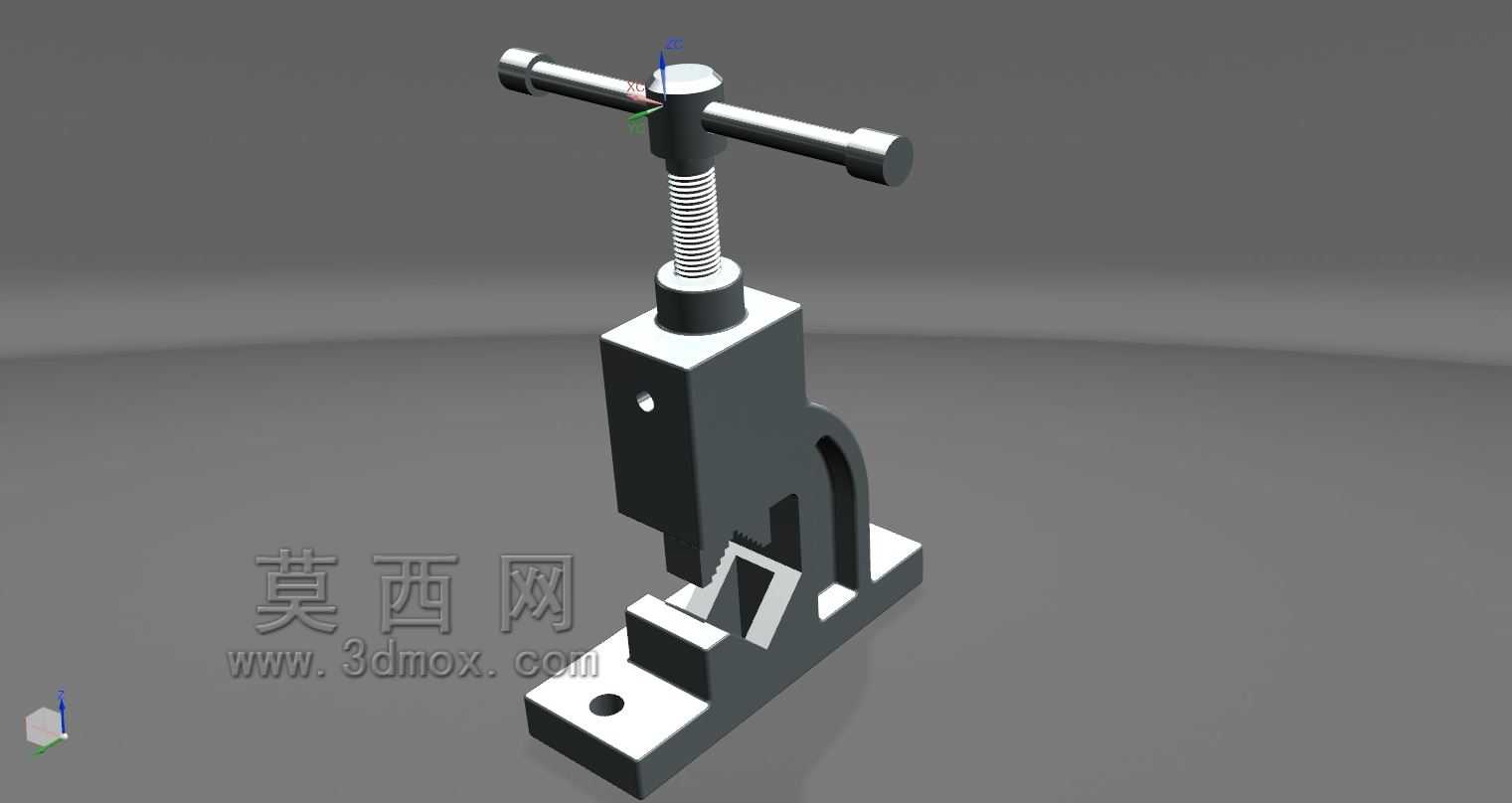

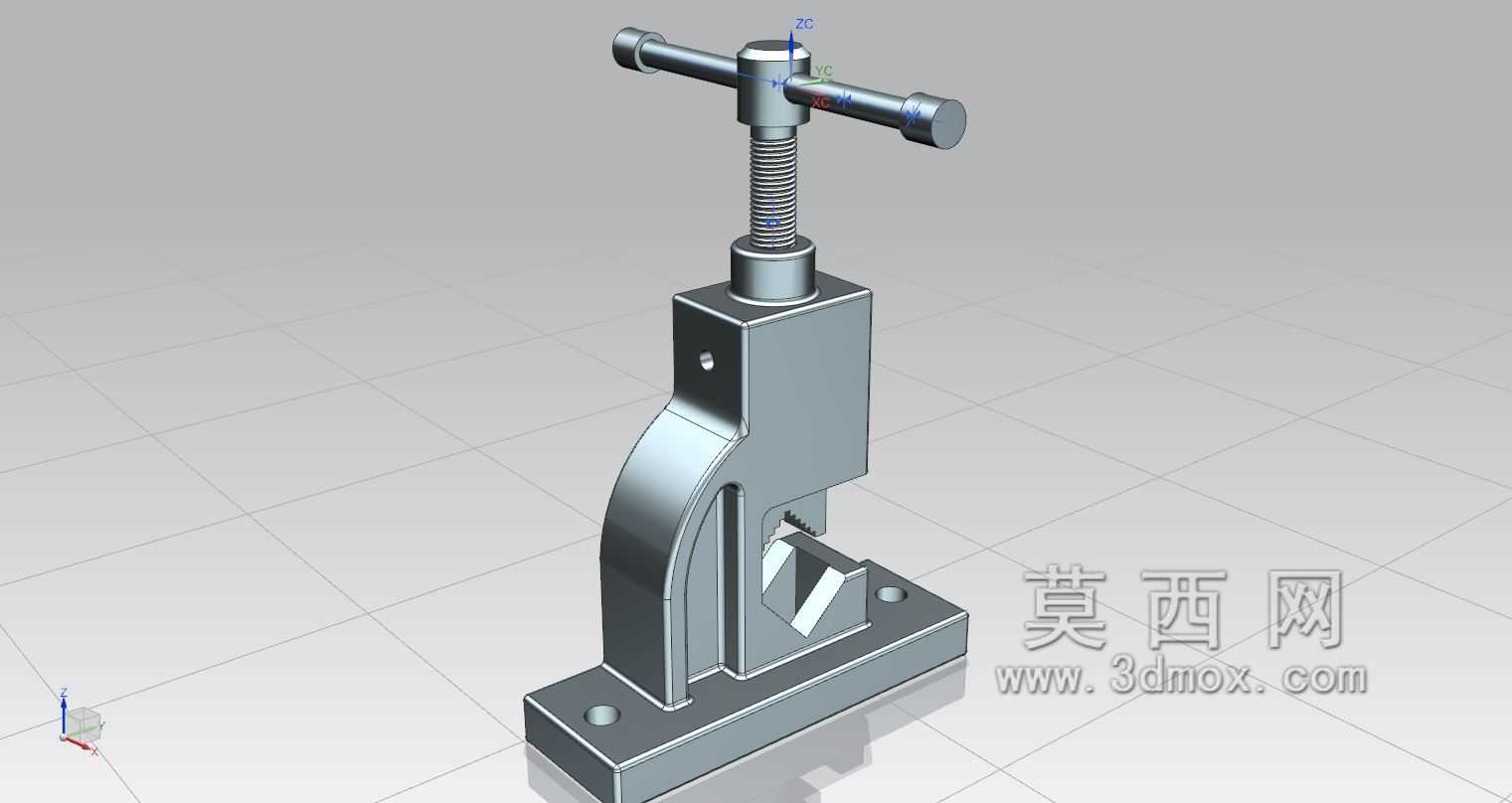

这款手动管虎钳是管道安装、五金维修、小型机加工工位常用的夹持类工装，日常在水电施工、管路预制、小型金属件修配场景中出镜率极高，核心作用是提供稳定的管件夹持力，避免套丝、切割、打磨、铰孔工序中工件出现转动、窜动问题，保障加工精度与操作安全。从结构设计逻辑来看，整体采用立式T型丝杠传动结构，底座为带双安装孔的平板式结构，安装时可通过螺栓穿过底座的两个通孔，将钳体整体固定在工作台面或者预制的安装支架上，安装边界需要预留出操作空间：丝杠顶端的T型操作杆旋转半径约120mm，钳体开口方向前方需要预留至少200mm的工件送进空间，避免长管件安装时与周边工位产生干涉。钳身的夹持型腔做了适配圆形管件的V型开口设计，V型夹角为90度，能够适配不同直径的圆形金属管、硬质塑料管，夹持时V型面可以自动对中管件中心，不需要额外调整找正，大幅降低管件装夹的辅助时间。丝杠采用梯形螺纹传动，具备自锁特性，当施加夹持力后不会因为工件的反作用力出现松脱，T型操作杆的长度经过力臂优化，操作人员单手施加力即可产生足够的夹持扭矩，不需要额外加接延长杆，避免过载导致丝杠变形或者钳口崩损。固定钳身与活动压块的配合面采用了平面导向结构，活动压块沿着钳身的竖直导向面上下移动，导向间隙控制在0.1mm以内，既保证活动压块移动顺畅，又避免压合时出现偏斜，保证夹持力均匀作用在管件外壁，不会出现局部压痕过深或者夹持打滑的问题。钳身的受力部位做了加厚处理，尤其是V型夹持口的根部位置，做了圆弧过渡避免应力集中，在承受最大夹持力时不会出现根部开裂的问题，整体材质采用铸铁一体铸造成型后做时效处理，消除内应力避免长期使用后钳身变形，活动压块的夹持面做了防滑齿纹处理，齿纹深度0.5mm，既可以增加与管件表面的摩擦力，又不会因为齿纹过深在薄壁管件表面留下过深的压痕损伤工件。在实际工位布置时，这类管虎钳通常安装在管道预制工位的工作台边缘，距离操作位的距离控制在300-400mm，符合人体工程学操作范围，操作人员站立或者坐姿都可以方便转动操作杆完成装夹、松卸动作。和普通台虎钳不同，这款管虎钳的夹持型腔专门针对圆形管件做了优化，不存在普通平口钳夹持圆管时容易打滑、夹伤管壁的问题，尤其是针对薄壁镀锌管、不锈钢管的夹持作业，V型口的受力分布更均匀，能够有效避免薄壁管件被夹扁变形。设计过程中对丝杠的行程做了合理规划，最大开口量可以覆盖日常施工中常用的4分到2寸管径范围，不需要频繁更换钳口配件，单台工装即可满足多数常规管道作业的夹持需求。底座的安装孔采用长圆孔设计，安装时可以小范围调整钳体的固定位置，抵消工作台安装孔的位置误差，降低安装对位的难度。钳身表面做了喷塑防锈处理，能够适应车间、户外施工等多尘、潮湿的使用环境，日常维护只需要定期在梯形丝杠表面涂抹润滑脂，即可保证传动顺畅，延长工装的使用寿命。在小型零部件的修配场景中，这款管虎钳也可以替代普通台虎钳夹持小型方形、异形工件，V型口配合活动压块的平面，可以稳定夹持小尺寸的螺栓、螺母、小型五金件，完成打磨、钻孔、攻丝等修配作业，具备较好的工位通用性。
