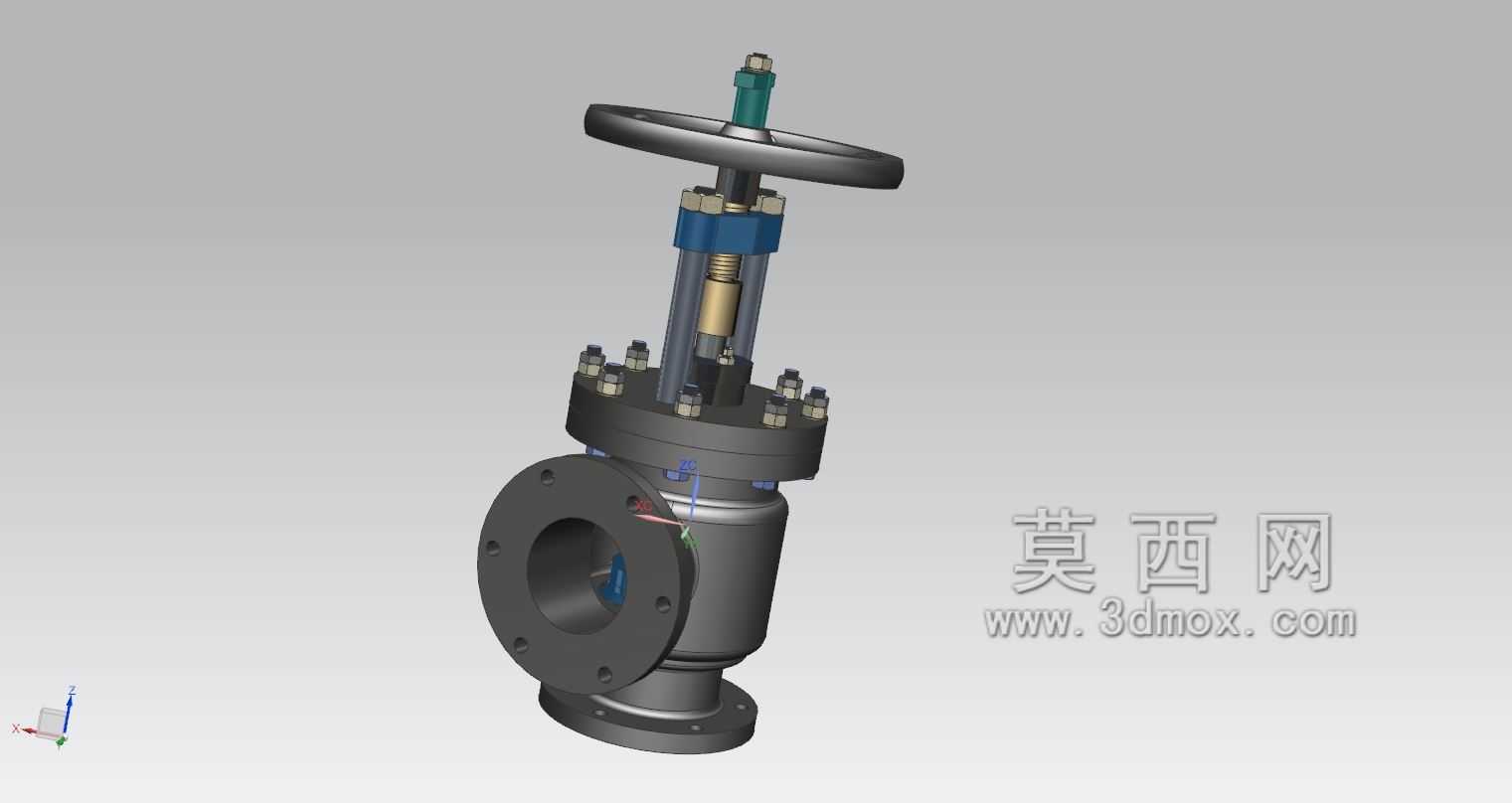

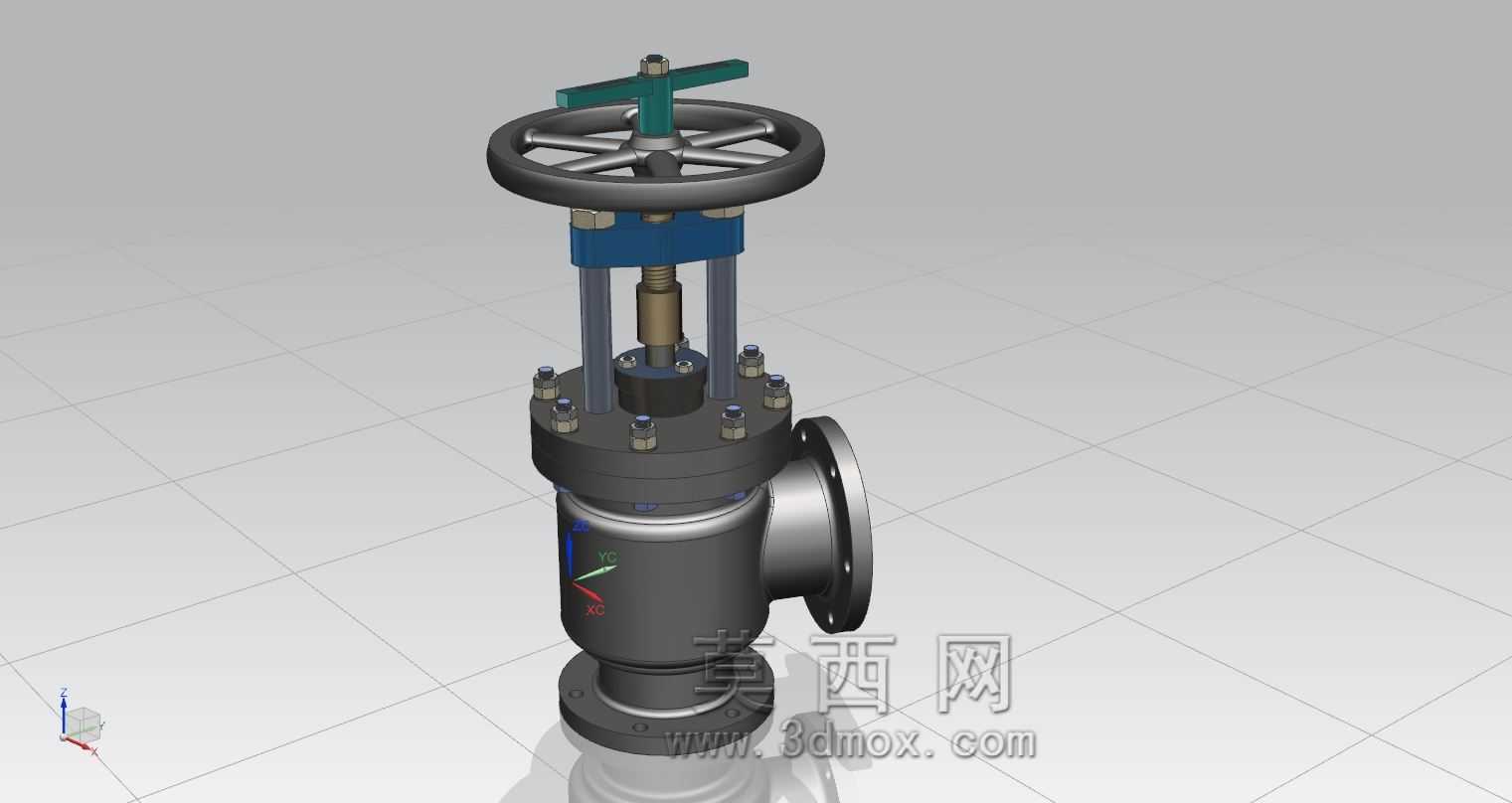

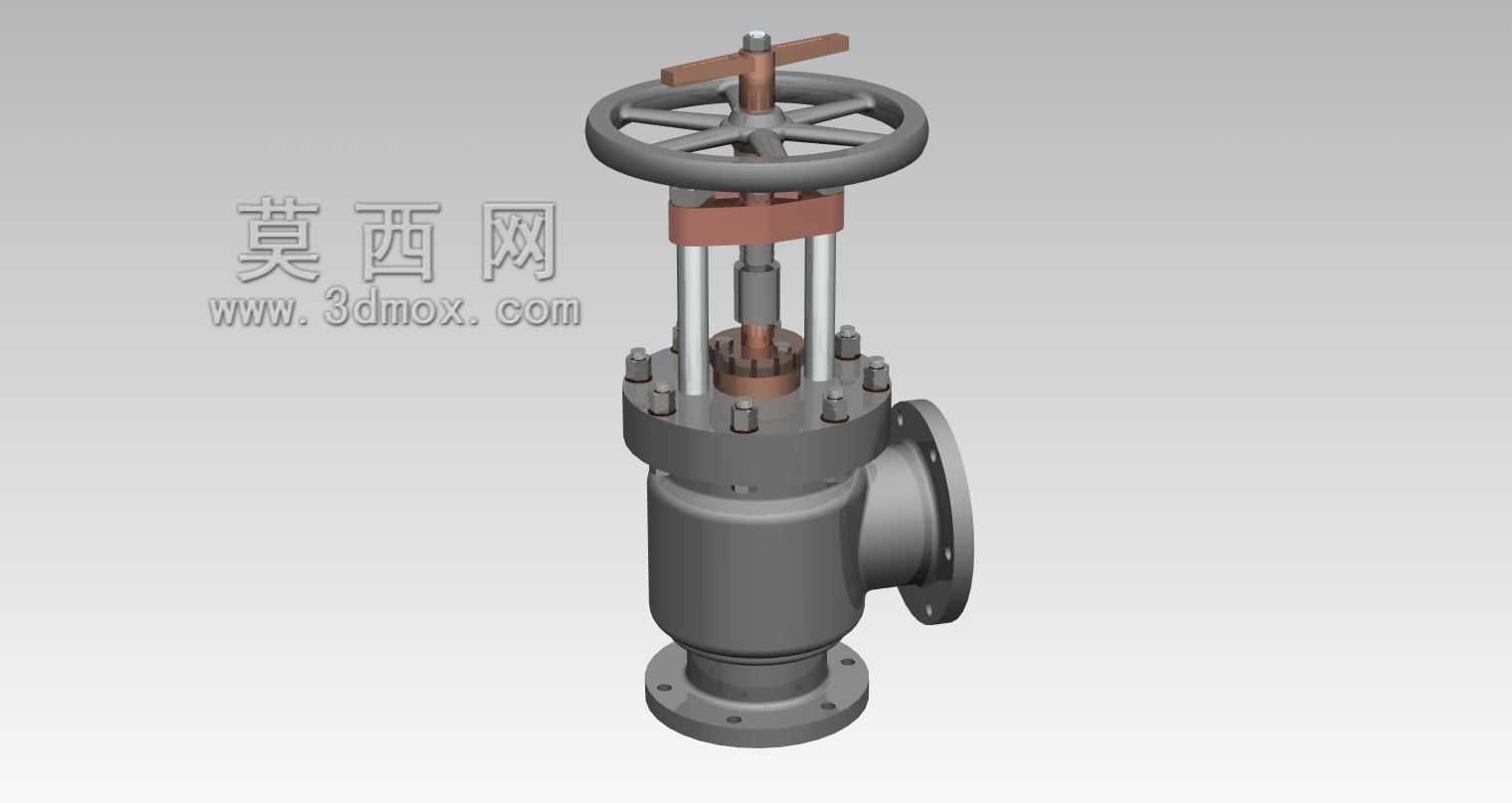

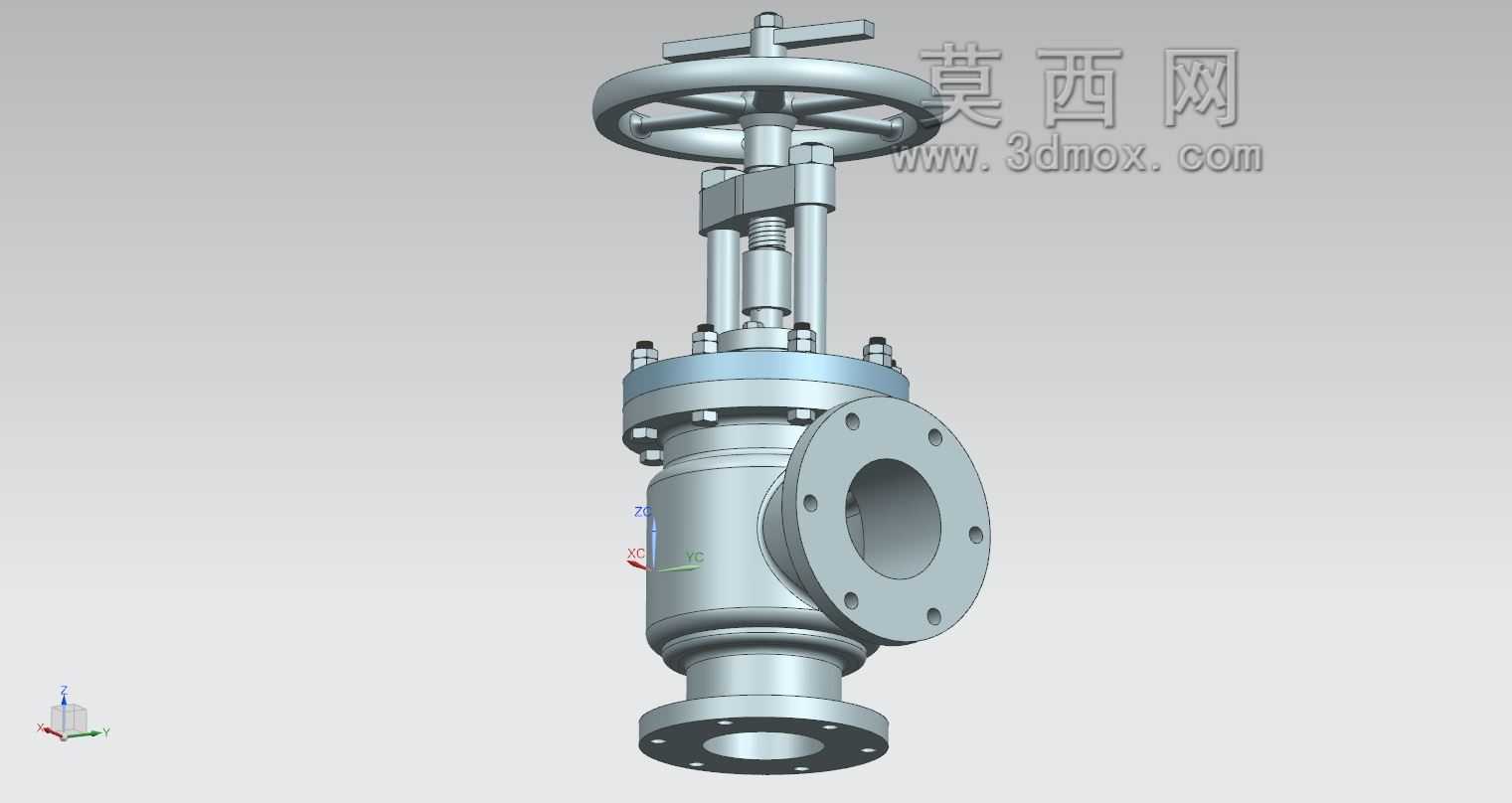

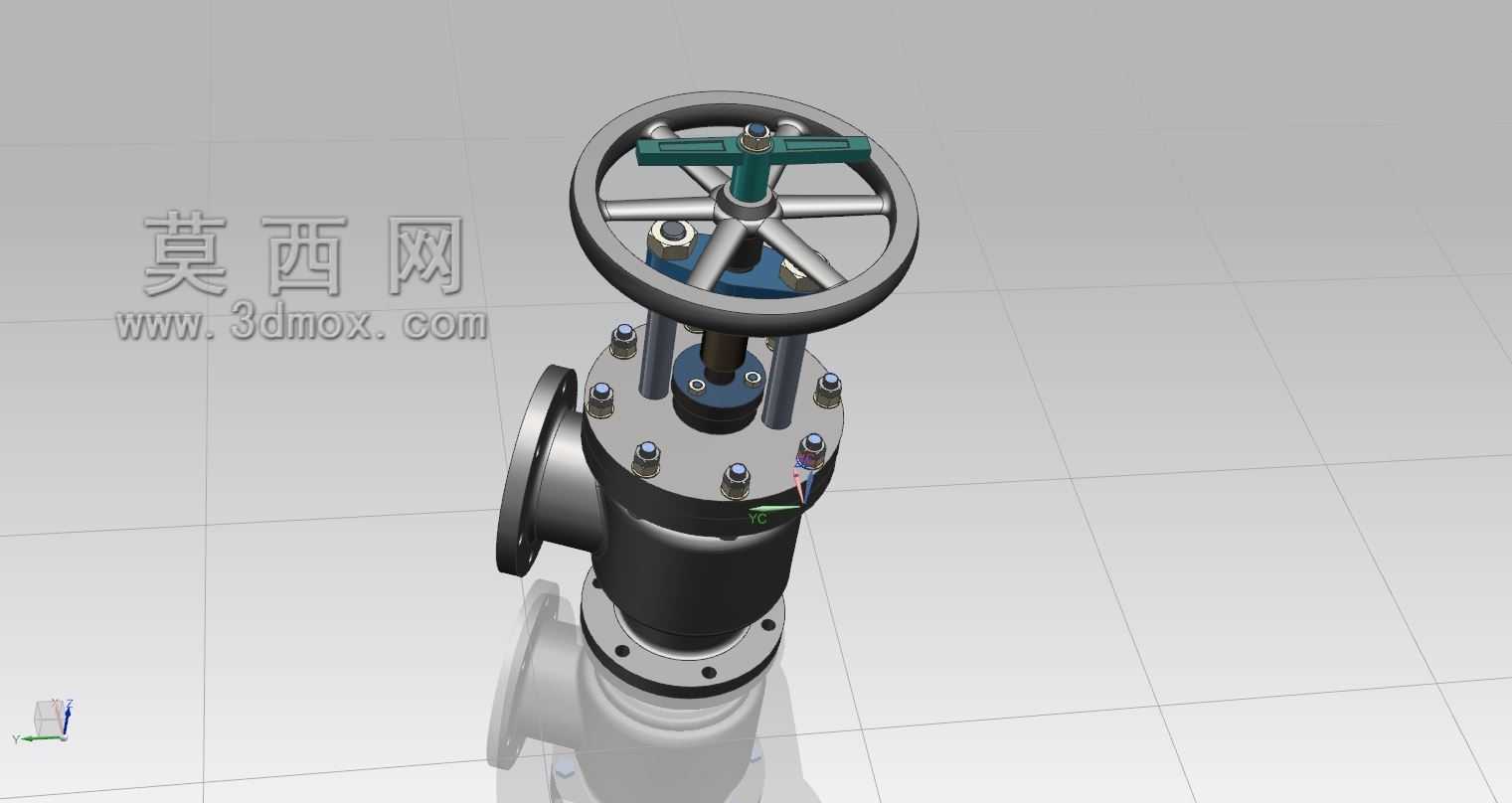

角式法兰连接截止阀完整装配结构

　　在石化、电力、冶金等行业的工艺管路上，角式连接截止阀是承担介质通断与节流调节的核心部件，这类阀门的进、出口通道呈90°夹角，特别适合管路走向存在直角转弯、安装空间受限的工况场景，相比直通式截止阀，它能省去一个90°弯头的安装位置，减少管路流阻突变点，同时降低管路系统的泄漏风险点。这套完整装配的截止阀结构，从功能实现逻辑上拆解，核心由操作执行段、密封传动段、阀体承压段、连接法兰段四个部分构成，各部件的配合精度直接决定阀门的操作力矩、密封等级与使用寿命。操作执行段采用轮辐式手轮结构，手轮中心通过方榫与阀杆上端配合，传递操作扭矩，手轮上方设置T型锁紧手柄，当阀门调整到目标开度后可通过该手柄锁定阀杆位置，

　　避免管路介质压力波动导致阀杆自行转动、出现开度漂移的问题，手轮的轮缘做了圆弧过渡处理，现场操作人员手动启闭时不会出现硌手的情况，轮辐的数量与截面尺寸经过扭矩校核，在最大操作力矩下不会出现塑性变形。密封传动段的核心是阀杆与上密封组件，阀杆采用上装式结构设计，从阀体上方装入，阀杆中段设置梯形传动螺纹，与阀盖内的铜制螺母配合，将手轮的旋转运动转化为阀瓣的直线升降运动，梯形螺纹的牙型角度与螺距经过匹配，既保证足够的传动强度，又能实现小操作力矩下的精准开度控制；上密封部分采用填料函结构，填料压盖通过均布的螺栓压紧填料，实现阀杆与阀盖之间的动密封，避免介质从阀杆处外漏，填料选用适配不同介质温度与腐蚀性的成型填料，压盖的压紧螺栓设置了防松垫圈，

　　避免长期振动下螺栓松动导致密封失效。阀体承压段是整个阀门的承压基体，采用整体铸造结构，介质流道做了平滑圆弧过渡，避免介质在流道内形成涡流冲刷内壁，阀座密封面采用堆焊硬质合金的工艺处理，与阀瓣下端的密封面配合实现硬密封，密封面的平面度与粗糙度经过精密加工，保证关闭状态下的零泄漏；阀瓣与阀杆下端采用活动连接结构，阀瓣可在小范围内自适应调整角度，保证密封面能够完全贴合，避免因阀杆与阀座不同心导致的密封面偏磨、泄漏问题。连接法兰段分别设置在阀体下端的入口与侧方的出口，法兰的密封面形式、螺栓孔分布与尺寸严格匹配对应压力等级的管路法兰标准，法兰背面设置了加强筋结构，避免法兰与阀体连接位置在管路应力作用下出现开裂，

　　法兰端面的密封槽尺寸精度经过严格控制，保证与管路法兰连接时垫片能够均匀受压，实现可靠的静密封。从安装边界来看，这款角式截止阀的安装方向需要遵循介质低进高出的原则，即介质从阀体下端的法兰进入，经过阀座节流后从侧方法兰流出，安装时需要预留足够的手轮操作空间，保证手轮全行程转动时不会与周边管路或结构件发生干涉，同时阀杆上方需要预留足够的维护空间，方便后期更换填料、检修阀杆组件时无需将整个阀门从管路上拆下。在结构设计过程中，需要重点校核几个关键位置的强度：一是阀体在额定工作压力下的壁厚强度，尤其是流道转弯处的应力集中位置，需要通过有限元分析验证在1.5倍额定压力下不会出现塑性变形；二是阀杆的压杆稳定性，当阀门全关时阀杆受到最大的介质轴向推力，需要保证阀杆不会出现失稳弯曲；三是法兰连接的螺栓强度，保证在温度与压力波动下螺栓的预紧力始终满足密封要求。这类角式截止阀通常用于需要频繁调节开度、介质压力较高的工况，相比闸阀它的调节精度更高，密封性能更可靠，相比球阀它的节流磨损更小，适合长期在节流工况下运行，在实际选型应用中，需要根据管路的介质类型、工作温度、工作压力、公称通径匹配对应的材质与密封件，保证阀门在全生命周期内的可靠运行。
