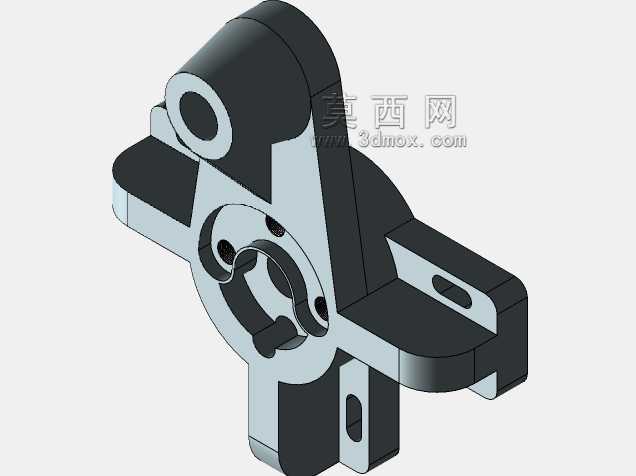

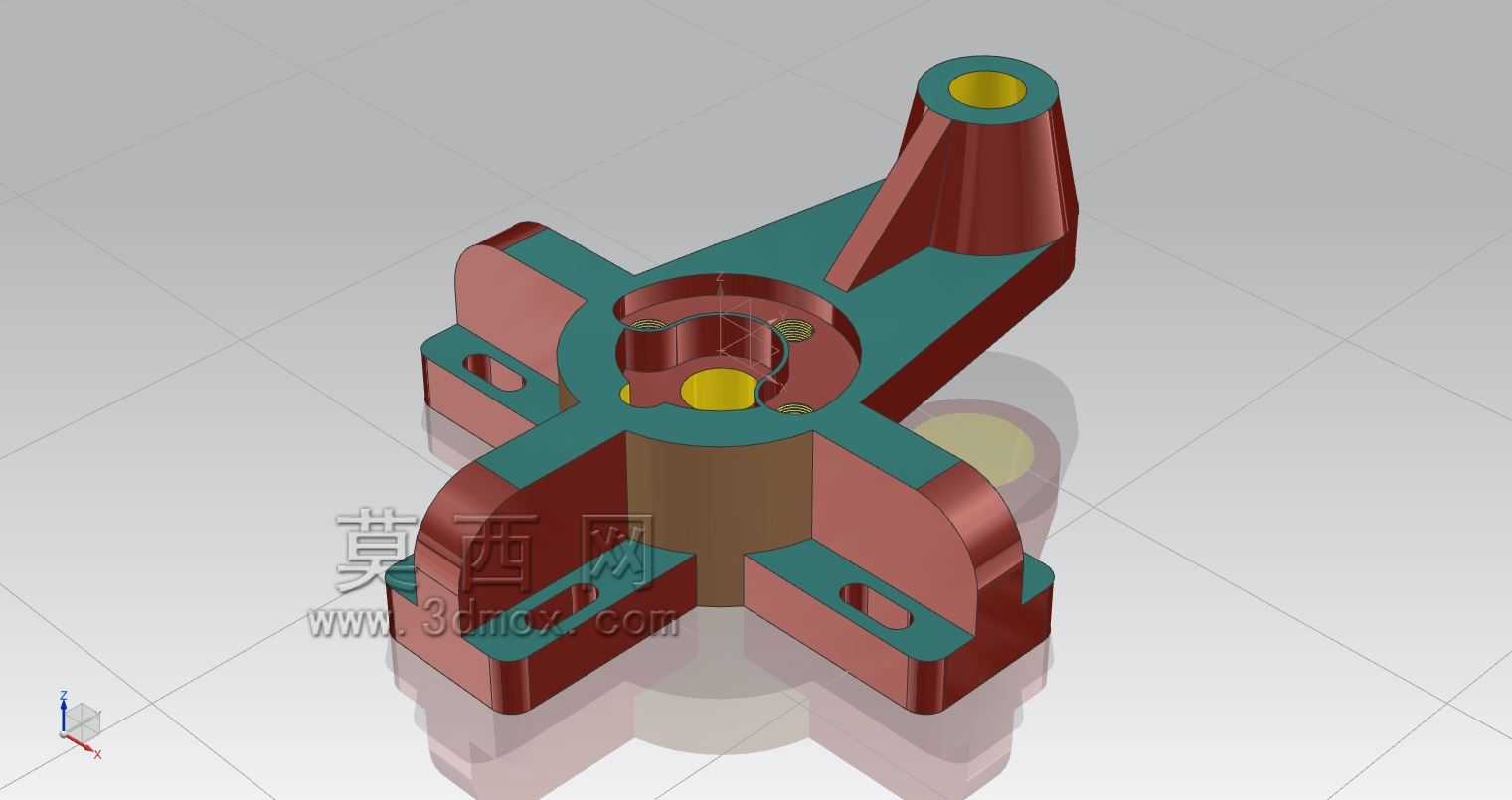

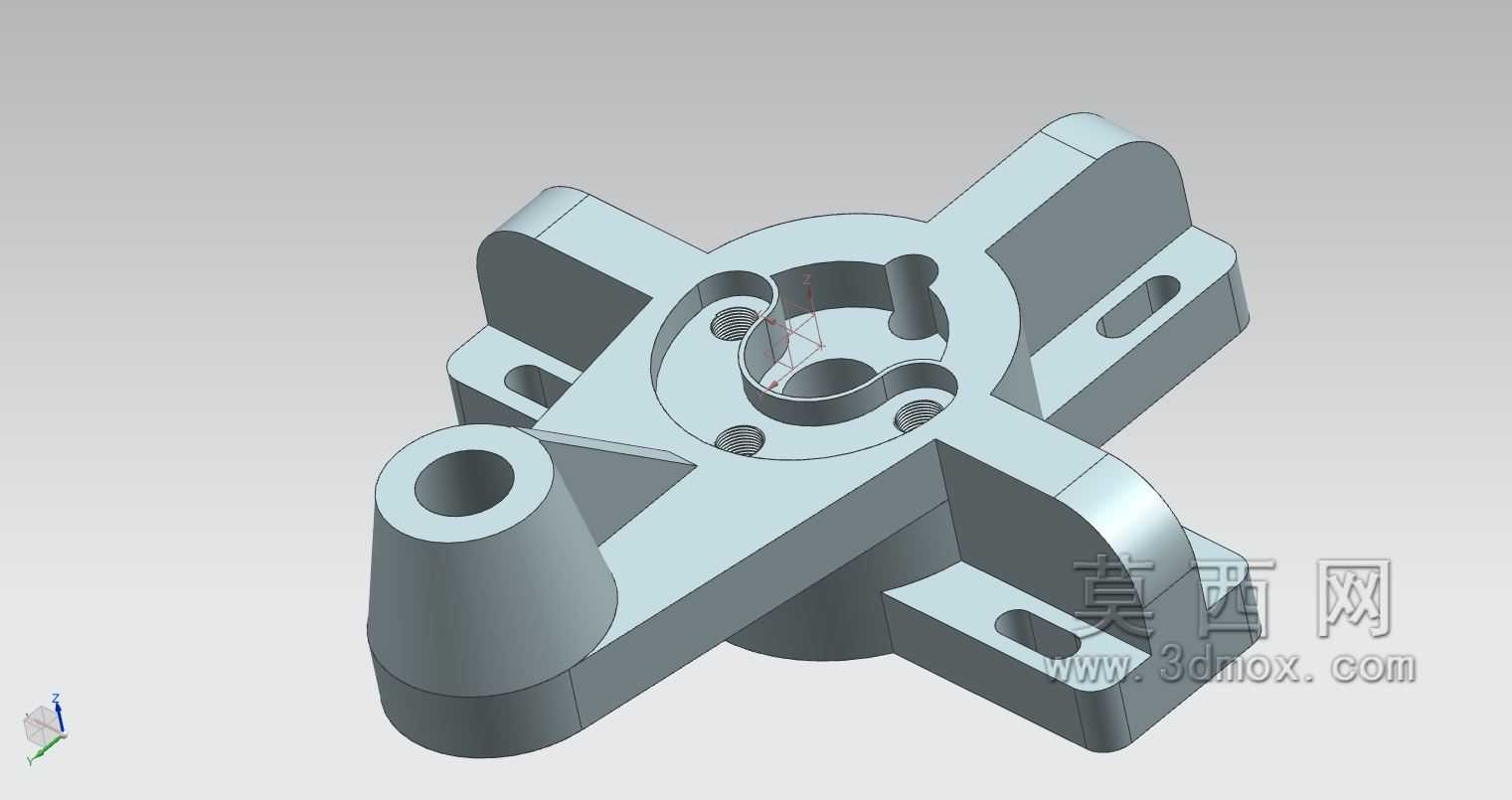

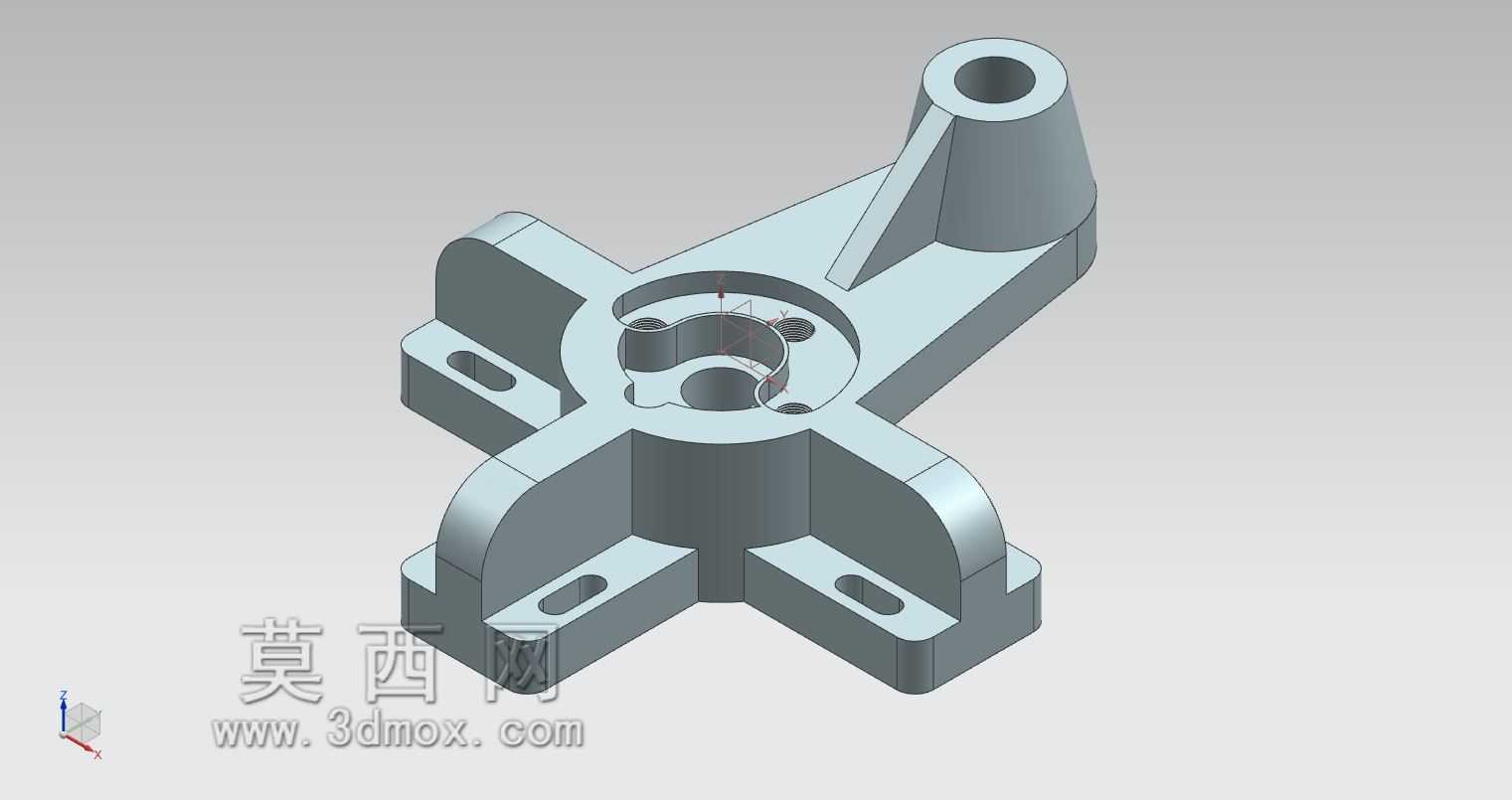

该构件属于设备连接支撑类通用零部件,常见于多管路交汇排布、多组件联动定位的工业设备装配场景,比如流体输送管路的转角固定、小型执行元件的集成安装工位、自动化产线的工位转接节点处都能见到这类结构的身影。实际使用中,它承担着三个核心作用:一是作为中心承载基座,承接中心轴类零件的回转支撑需求,中心贯通的筒状结构可直接适配衬套、滚动轴承的压装,为穿设其中的轴件提供径向定位与轴向限位的基准面,内壁预留的台阶结构可直接卡接轴承外圈,省去额外的轴用挡圈加工工序,降低装配复杂度。二是通过四个方向延伸出的带安装孔支脚完成自身与设备机架的固定,支脚上的长圆形安装孔并非随意设计,这类孔位可补偿机架安装面的加工位置误差,
装配时能在一定范围内调整支座的整体安装角度,避免因孔位同轴度偏差导致的强制装配应力,支脚与中心筒体衔接处做了渐变加厚的过渡结构,可分散螺栓锁紧时的局部应力,避免长期受载后衔接处出现应力开裂。三是斜向伸出的带孔凸台主要用于外接辅助构件,比如安装位置检测传感器、固定管路导向支架、连接限位挡块等,凸台内的贯通孔与中心筒体的轴线呈固定夹角,可保证外接构件的安装角度精度,凸台根部与相邻支脚做了一体化的筋条连接,可承受外接构件带来的侧向弯矩,避免凸台受载后发生形变偏移。从设计思路来看,整个构件采用一体化铸造成型后再做关键面机加工的工艺路线,非配合面保留铸造拔模斜度,减少机加工工序的加工量,降低生产制造成本;所有配合面均预留了统一的加工余量,
中心筒体内孔、支脚安装面、斜凸台内孔的加工基准统一为中心筒体的下端面,一次装夹即可完成所有关键尺寸的加工,有效保证各部位的形位公差要求。外形尺寸方面,整个支座的十字延伸方向最大轮廓尺寸适配常见的100mm间距安装孔位,中心筒体的高度可适配厚度30mm以内的安装面板,斜凸台的伸出长度不会超出相邻支脚的外轮廓边界,避免安装时与周边其他构件发生干涉;安装边界上,四个支脚的安装孔中心距严格匹配通用型材的安装孔间距,无需额外加工转接板即可直接固定在欧标40系列铝型材搭建的机架上,斜凸台的安装孔轴线与中心筒体轴线的夹角经过反复校核,保证外接构件后不会与中心穿设的轴类零件发生运动干涉,支脚底部的接触面做了0.2mm的凹入设计,
仅保留外圈环形区域作为安装贴合面,可抵消安装面的平面度误差,保证螺栓锁紧后支座不会出现翘曲问题。实际选型使用时,需要注意中心筒体内孔的配合公差选择,若用于回转支撑场景需选用H7级公差适配轴承外圈,若仅作为静态穿线过孔则可适当放大公差降低加工成本,支脚安装螺栓建议选用M6规格的内六角圆柱头螺栓,螺栓拧入深度不低于12mm即可保证足够的锁紧力,斜凸台的外接构件重量建议不超过2kg,避免长期受载导致凸台形变。
