重载刚性连铸机红色支架脚轮设计

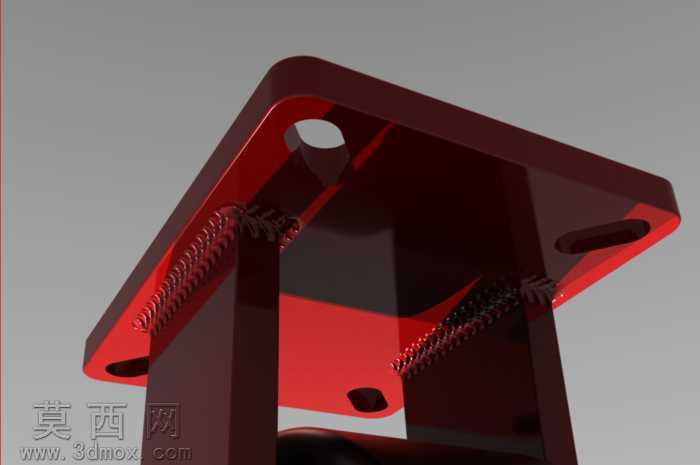

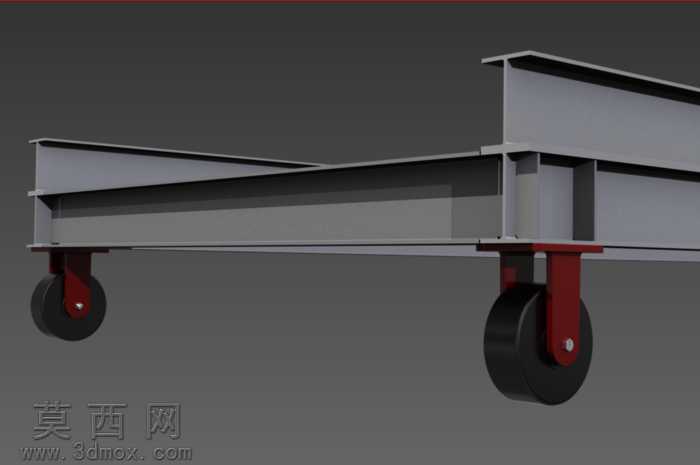

本作品为适配刚性板连铸机的重载脚轮三维建模设计，建模阶段以实际工业承重需求为核心基准，首先完成整体参数的精准锚定：额定载荷设定为3000磅，对应公制承重1360.77公斤，轮体直径设定为8英寸，滚轮宽度为3英寸，装配完成后整体高度控制在10.5英寸，完全匹配重型工业设备的移动安装尺寸要求。建模过程中采用参数化设计逻辑，对安装支架、滚轮主体、连接销轴、固定螺栓等所有部件进行独立建模后完成装配校验，重点验证螺栓孔位的匹配精度：顶部安装板的螺栓孔规格为3/8英寸，孔位排布尺寸为横向5.25英寸、纵向4.125英寸，外侧附加安装孔位尺寸为6.125英寸，配套固定螺栓直径为0.5英寸，所有孔位与连接件的配合公差严格按照工业重载装配标准设定，避免实际装配中出现干涉或连接强度不足的问题。材质与渲染阶段，针对不同部件的功能属性匹配对应材质效果：滚轮主体采用高耐磨黑色工业尼龙材质，渲染时调整材质粗糙度参数还原工程塑料的哑光耐磨质感，同时添加细微的表面颗粒纹理模拟实际使用中的材质肌理；支架部分采用0.5英寸厚度的钢板加工成型，表面做红色搪瓷工艺处理，渲染时为金属基材添加轻微的反射属性，表层搪瓷材质设置合适的高光与通透度，还原搪瓷涂层光滑饱满的红色视觉效果；连接销轴与固定螺栓采用镀锌金属材质，渲染时突出金属的冷调光泽与加工面的精细质感，整体渲染光影采用柔和的工业产品布光方案，清晰呈现脚轮的结构层次与材质差异。结构设计上采用刚性固定支架结构，摒弃转向功能以最大化提升承重稳定性，支架与顶部安装板采用一体化折弯焊接结构，强化连接处的结构强度，滚轮与支架之间通过高强度销轴连接，销轴端部设置防松固定结构，避免重载移动过程中出现销轴窜动脱落的问题，整体结构完全围绕高承重、高稳定性的使用场景设计，可直接用于重型工业设备的移动支撑结构设计参考，也可导入工程软件直接生成生产加工图纸。
