复古轮式仿古礼炮金属结构设计

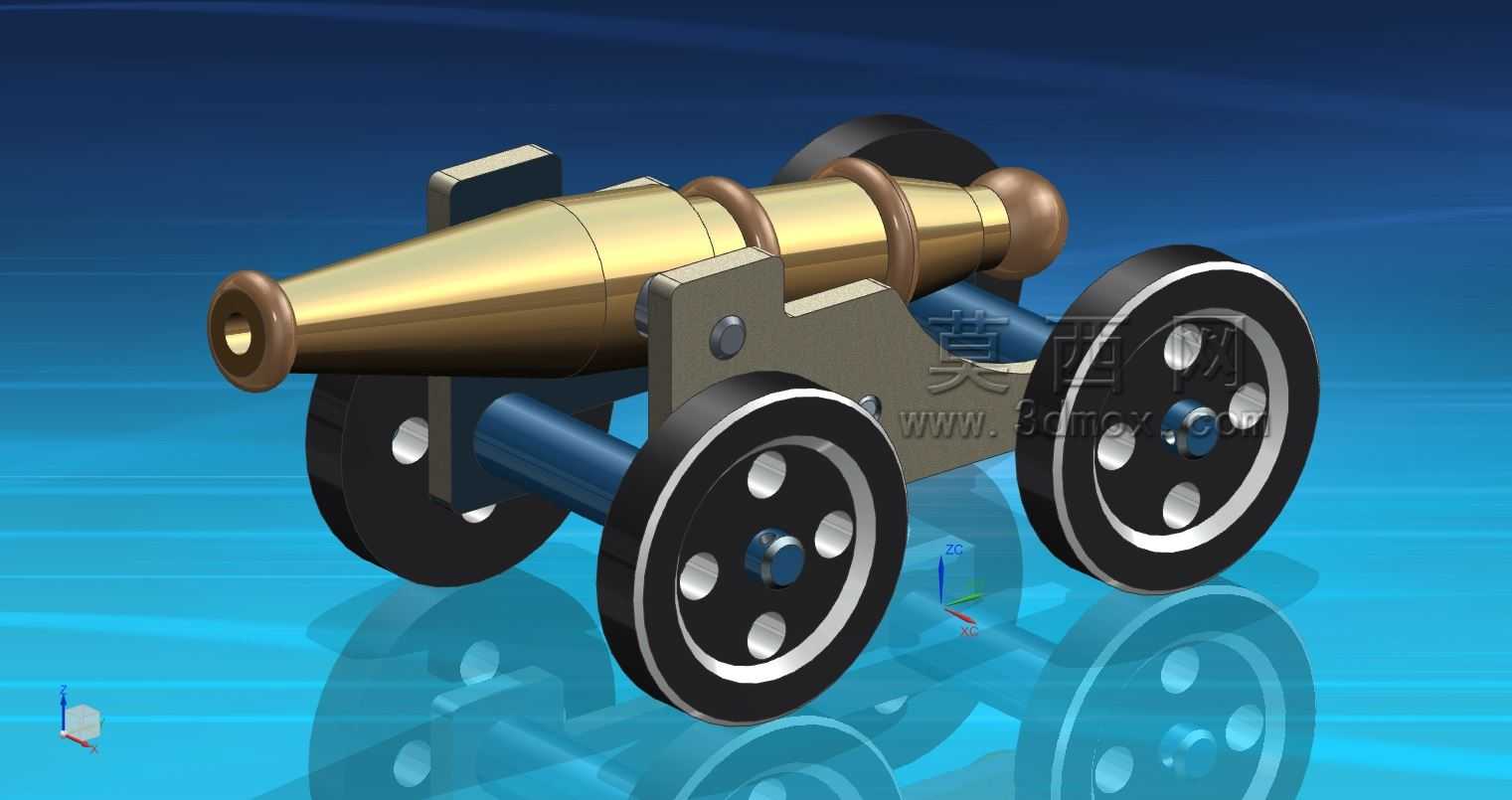

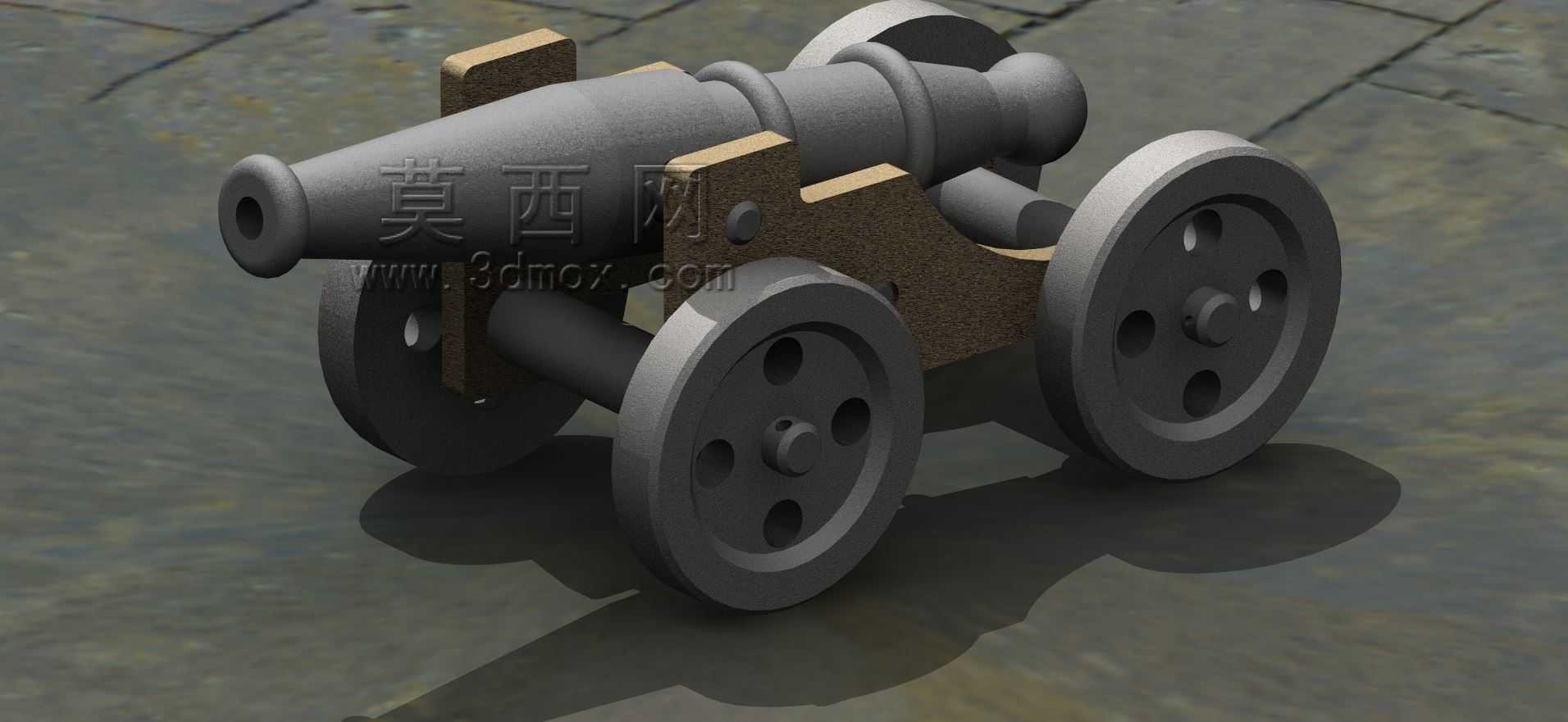

　　这款轮式仿古礼炮的结构设计，核心围绕静态展示与工艺演示场景展开，可作为机械加工教学的实训案例、工业风陈设摆件，也能为复古主题文创产品开发提供结构参考。从功能特性来看，整体结构完全复刻老式轮式火炮的受力逻辑，炮管采用分段式同轴设计，炮尾设置封闭堵头结构，炮口做内收倒角处理，管身通过两道铜质抱箍与下方炮架实现刚性连接，抱箍与炮管、炮架的配合面预留0.02mm的装配间隙，既保证装配顺畅，也避免长期放置出现应力变形。炮架部分采用板式支撑结构，两侧立板通过横向销轴实现炮管俯仰角度的限位，立板下方连接轮轴组件，四个行走轮采用辐条式镂空结构，轮缘做加厚处理，轮心通过轴承与轮轴配合，保证轮体转动顺畅无卡滞，轮轴与炮架立板之间采用过盈配合，无需额外紧固件即可实现可靠连接，整体结构无冗余零件，所有连接部位均符合机械装配的公差要求。

　　设计过程中优先考虑了加工可行性，炮管的外锥面、圆柱面均可通过普通车床一次装夹完成加工，抱箍、炮架立板可通过铣床铣削成型，行走轮的辐条孔可通过钻床配合专用夹具加工，所有零件的加工工序均不涉及特殊工艺，普通机加工车间即可完成全流程制作。外形尺寸方面，整体长度控制在320mm左右，宽度为180mm，高度为160mm，炮管外径最大处为45mm，最小处为28mm，行走轮直径为100mm，轮轴中心距炮架底部的高度为70mm，安装边界上，四个行走轮的触地点构成240mm×140mm的矩形支撑面，重心落在支撑面几何中心偏前10mm位置，保证静态放置时的稳定性，即使受到轻微外力碰撞也不会出现侧翻问题。

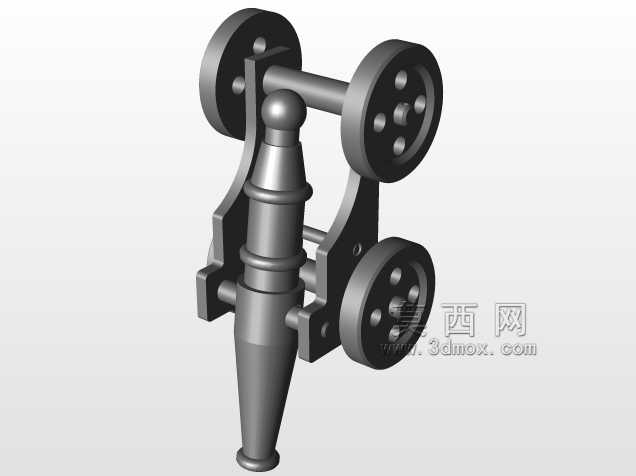

　　从结构细节来看，炮管与炮架的连接位置设置了定位销孔，装配时可通过定位销快速确定炮管的安装位置，减少装配调试时间；行走轮的辐条采用等距分布设计，六个辐条孔沿轮心圆周均匀排布，既减轻了轮体自重，也保证了轮体的结构强度，轮缘表面做圆弧过渡处理，避免锐边划伤；炮架尾部没有设置额外的支撑脚，依靠四轮支撑即可实现稳定放置，整体结构的所有棱角均做R1-R2mm的圆角处理，符合工艺摆件的安全要求。在材质适配方面，炮管部分可采用黄铜棒材加工，炮架可采用45号钢或者铝合金材质，行走轮可采用黑色尼龙或者钢材制作，不同材质搭配可呈现不同的视觉效果，黄铜炮管搭配钢质炮架与黑色滚轮，可还原老式火炮的金属质感，若采用木质炮架搭配金属炮管，也可适配不同的陈设风格。

　　结构受力层面，静态放置时炮管的自重通过两道抱箍传递到炮架立板，再通过立板传递到轮轴，最终由四个行走轮均匀承载，经受力校核，所有零件的静应力均远小于材料的许用应力，长期放置不会出现塑性变形；炮管的同轴度公差控制在0.03mm以内，保证外观的规整性，轮轴的同轴度公差控制在0.05mm以内，保证四个轮子均可平稳接触放置平面，不会出现悬空问题。这款结构设计没有复杂的曲面特征，所有特征均为规则的回转体、平面与孔系，建模过程中可通过拉伸、旋转、切除等基础特征完成，非常适合三维建模初学者练习装配体配合、公差标注、工程图生成等操作，也可作为机加工实训的实操案例，让学员通过实际加工组装理解机械装配的公差配合逻辑。
