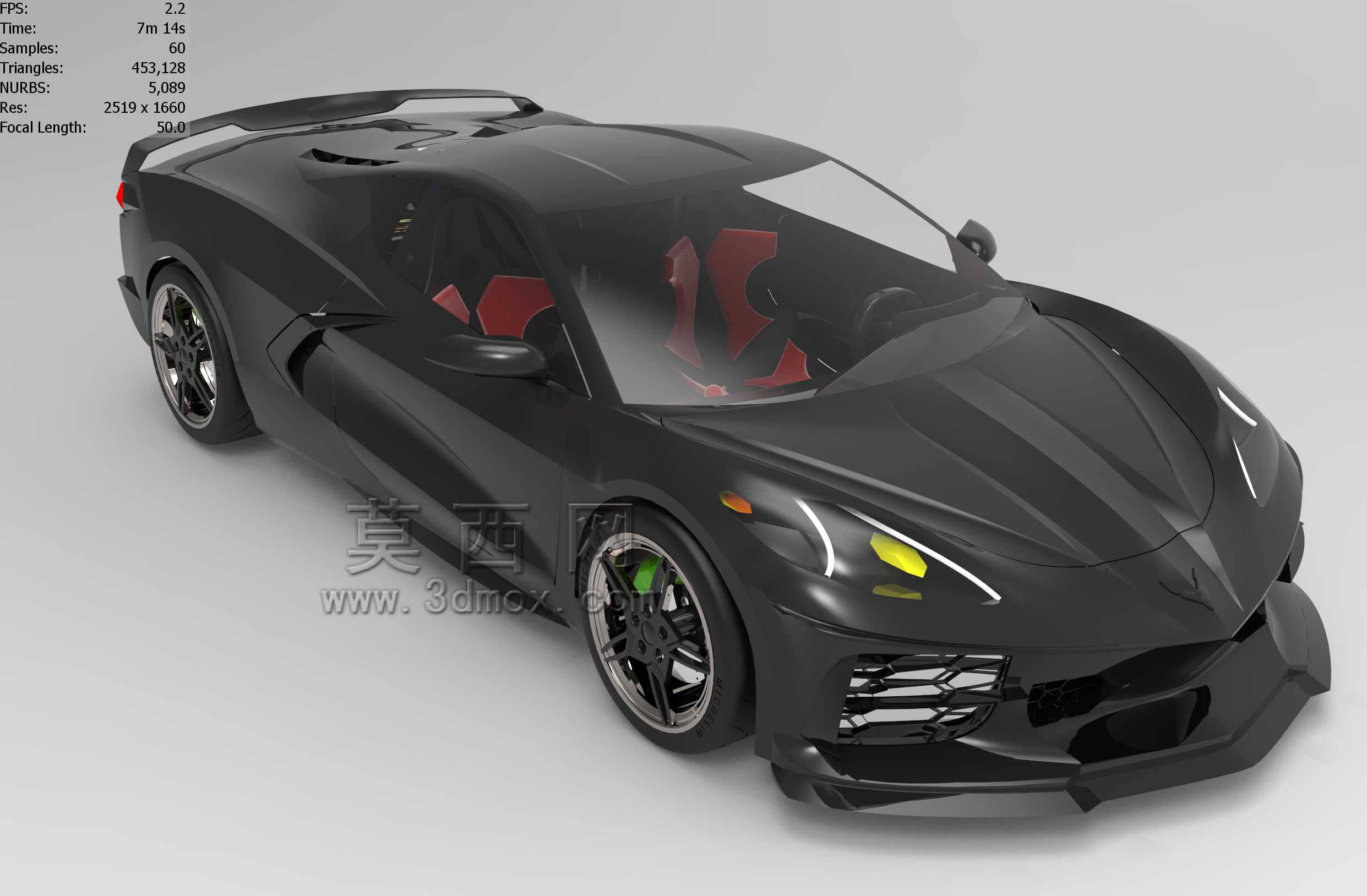

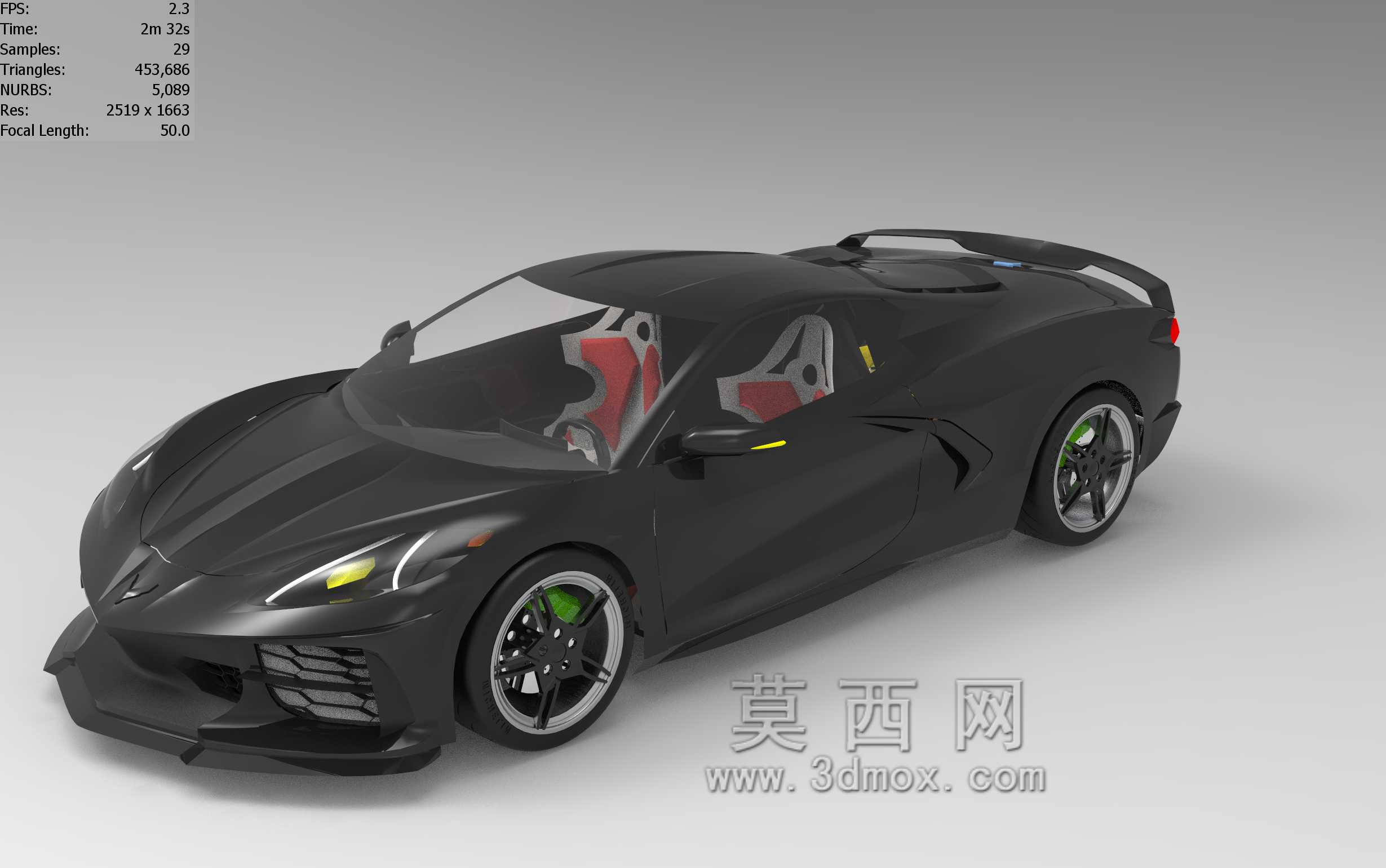

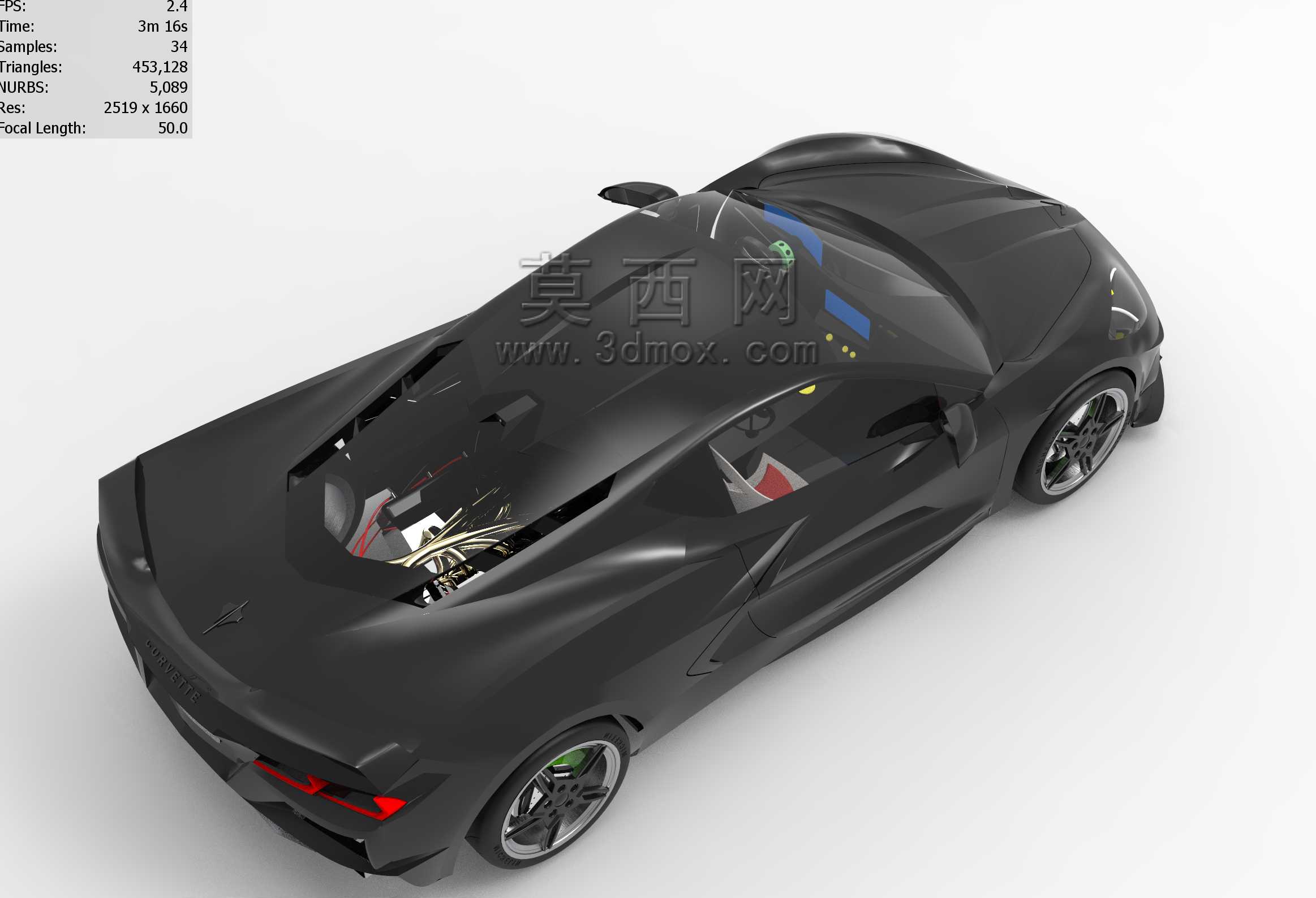

科尔维特C8跑车外观曲面结构设计

　　做乘用车辆外观结构设计的从业者都清楚，中置引擎跑车的外覆盖件曲面建模，难点从来不是把流线型做的好看，而是要在空气动力学性能、零部件安装边界、人机工程约束三者之间找到精准的平衡点，这套科尔维特C8的曲面模型，刚好把这些工程约束都落地到了每一段曲面的曲率变化里。先从实际应用场景说，这类高精度曲面模型最核心的用途，是给外观改件开发做基准参考——不管是做干式碳纤维的前唇、侧裙、尾翼套件，还是做定制化的宽体轮眉、引擎盖通风结构，都需要和原车的安装点位完全对齐，差1mm的缝隙，装车之后就会出现装配公差，要么是改件和原车覆盖件干涉，要么是缝隙不均影响外观一致性，甚至高速行驶时会因为气流扰动产生风噪、增加风阻系数。很多新手做跑车外观建模的时候，

　　容易陷入“为了流线而流线”的误区，一味把曲面做的顺滑，却忽略了实车的功能需求：比如前脸位置的进气开口，不是单纯的装饰造型，它要给中置散热器、刹车通风导管预留足够的通流截面，还要引导气流经过车身侧面时不产生乱流，减少高速状态下的升力；侧后方的大尺寸进气口，要匹配引擎进气、散热系统的流量需求，曲面的倾斜角度直接影响进气效率，角度太陡会增加风阻，角度太平则进气量不足，容易导致引擎高负荷工况下散热效率下降。再看车身侧面的曲面转折，从翼子板到车门的腰线不是简单的棱线，它是冲压工艺可实现性和光影效果的结合——如果棱线的R角做的太小，钢板冲压的时候容易出现开裂、起皱的缺陷，R角太大又会让侧面光影显得臃肿，失去运动车型的锋利感；轮拱位置的外扩曲面，

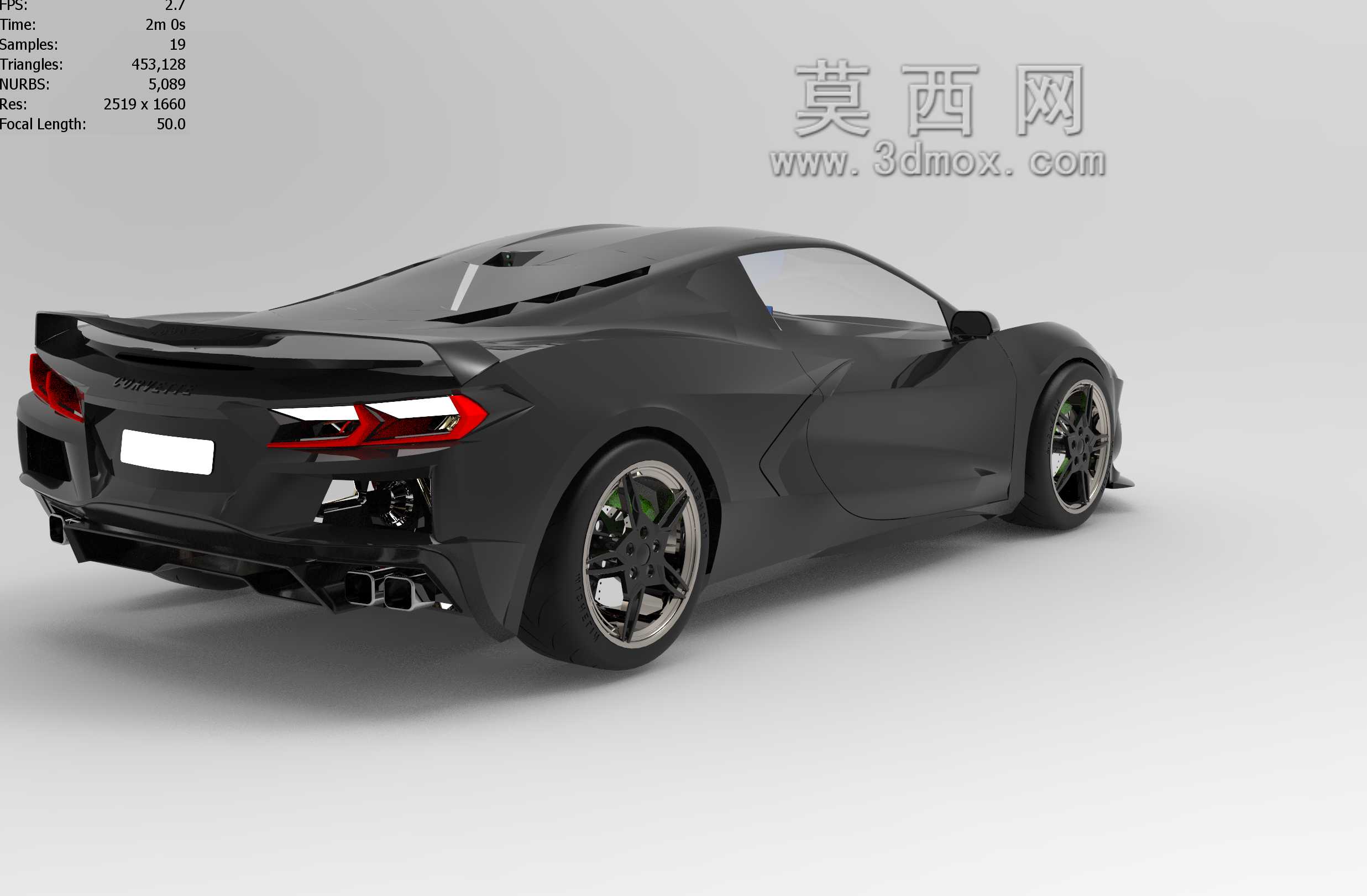

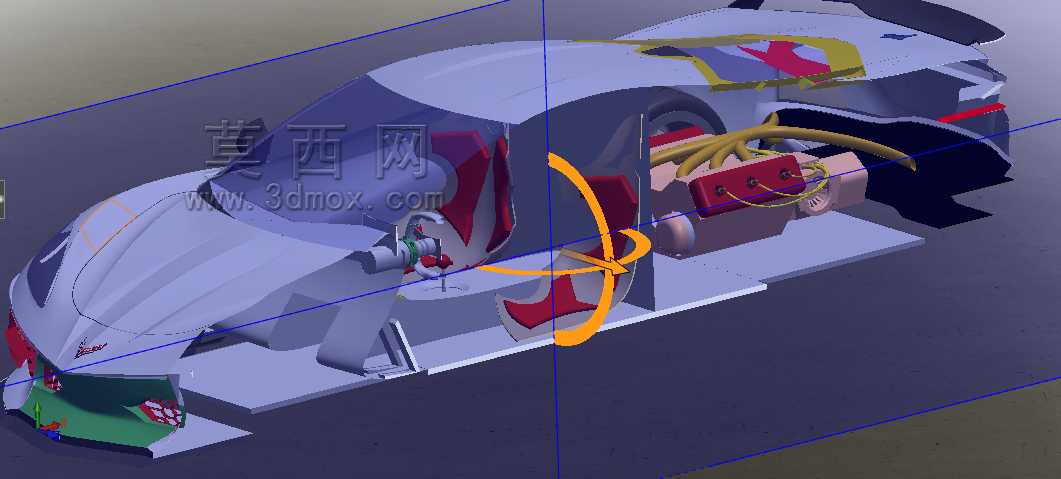

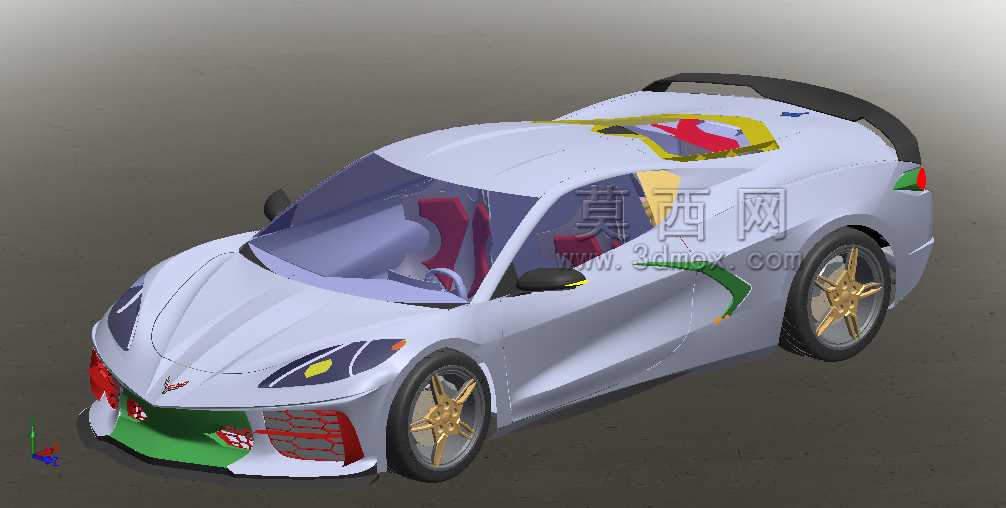

　　要匹配不同规格轮毂轮胎的转动边界，哪怕是最大转向角度、悬架压缩到极限行程的时候，轮胎也不能和轮拱内衬、翼子板发生干涉，这部分的曲面偏移量，是要结合悬架K&C特性参数反复校核的，不是凭视觉效果随便拉出来的弧度。座舱部分的曲面设计，要兼顾风挡玻璃的安装角度、A柱的视野盲区控制、车顶线条的溜背过渡，后窗的倾斜角度既要考虑后方视野，还要和尾部的主动尾翼气流衔接，让尾翼在不同升起角度下都能获得稳定的下压力输出，不会因为气流分离导致下压力波动，影响高速行驶的稳定性。车身尾部的扩散器造型，每一段导流鳍片的角度、间距，都是和底盘的平整化设计匹配的，作用是快速抽出车底的气流，降低车底气压，提升整车的下压力，减少高速状态下的发飘感；尾灯位置的曲面凹陷，不只是造型设计，还要给尾灯总成、线束接插件、后保险杠安装支架预留足够的布置空间，曲面的内凹深度要刚好覆盖这些零部件，不能出现零部件突出于外表面的情况，也不能因为内凹太深导致积水、积灰难以清理。做这类曲面建模的时候，通常会先搭建整车的硬点框架：轮心位置、轴距、前后悬长度、座舱H点位置、离地间隙这些硬点参数先锁定，再从基础的基础大面开始搭建，先做对称的中心面基准，把车身侧围、顶盖、前舱盖、后尾盖的基础大面铺出来，保证大面的G2连续，再逐步细化进气口、棱线、灯组安装位这些局部特征，每做一段曲面都要检查曲率梳的变化，避免出现局部的曲率突变，不然加工出来的覆盖件在光影下会出现凹凸不平的缺陷。很多人觉得跑车外观设计就是美术造型，实际上每一根线条、每一段曲面背后都有工程逻辑支撑：比如车门上的隐藏式门把手安装位，曲面要做轻微的内凹，既要保证门把手弹出时的操作空间，还要让行驶时气流能顺畅经过，不在这里产生风噪；侧裙位置的下边缘曲面，要和地面保持足够的安全距离，避免过减速带、坡道的时候刮擦，同时还要起到梳理车侧气流的作用，减少气流灌入车底的量。这套模型的曲面拆分逻辑，也完全贴合实车的覆盖件分缝：前保险杠和前翼子板的分缝位置、车门和侧围的分缝位置、后保险杠和尾盖的分缝位置，都做了精准的间隙预留，分缝的走向既符合冲压件的脱模角度要求，也能让装配时的公差调整有足够的余量，不会出现分缝错位的情况。对于做汽车改装、

　　外观结构设计的工程师来说，这类精准的曲面模型能省去大量的逆向扫描时间，直接在基准模型上做改件的结构设计，再通过3D打印做快速样件验证装配效果，能大幅缩短改件的开发周期，减少反复试装的成本。哪怕是做渲染、动画类的应用，高精度的曲面也能让光影反射更真实，不会出现低模那种曲面棱角、光影断层的问题。另外在做这类模型的时候，还要考虑不同材质的分界位置：比如车窗玻璃和车身覆盖件的分界、碳纤维饰件和漆面覆盖件的分界、橡胶密封条的安装槽位置，这些细节的曲面偏移量都要控制好，密封条的安装槽深度要刚好卡入胶条，不能太深导致胶条装配后突出表面，也不能太浅导致胶条固定不牢，出现漏水、风噪的问题。轮拱位置的轮眉曲面，还要考虑轮胎带起的泥水飞溅路径，曲面的弧度要能引导泥水顺着车身侧面流到下方，不会甩到车门把手、侧窗位置影响驾驶视线。前风挡下方的雨刮安装位，曲面要做轻微的下沉，让雨刮在静止状态下能隐藏在引擎盖后缘的下方，减少风阻，同时还要保证雨刮摆动时的运动空间，不会和风挡、引擎盖发生干涉。这些细节的设计，都是在实际工程开发中反复验证过的，不是单纯靠视觉审美就能确定的。
