流线型曲面工业构件三维结构设计

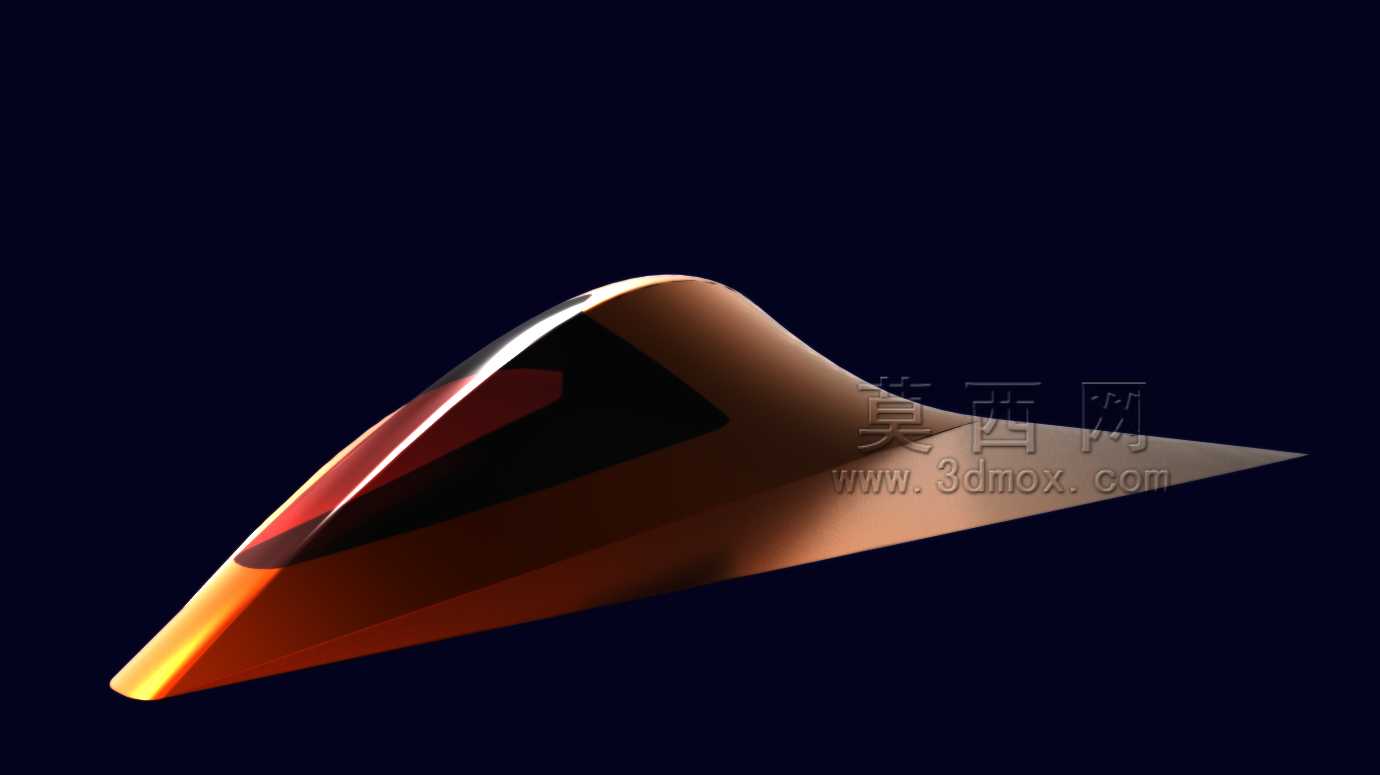

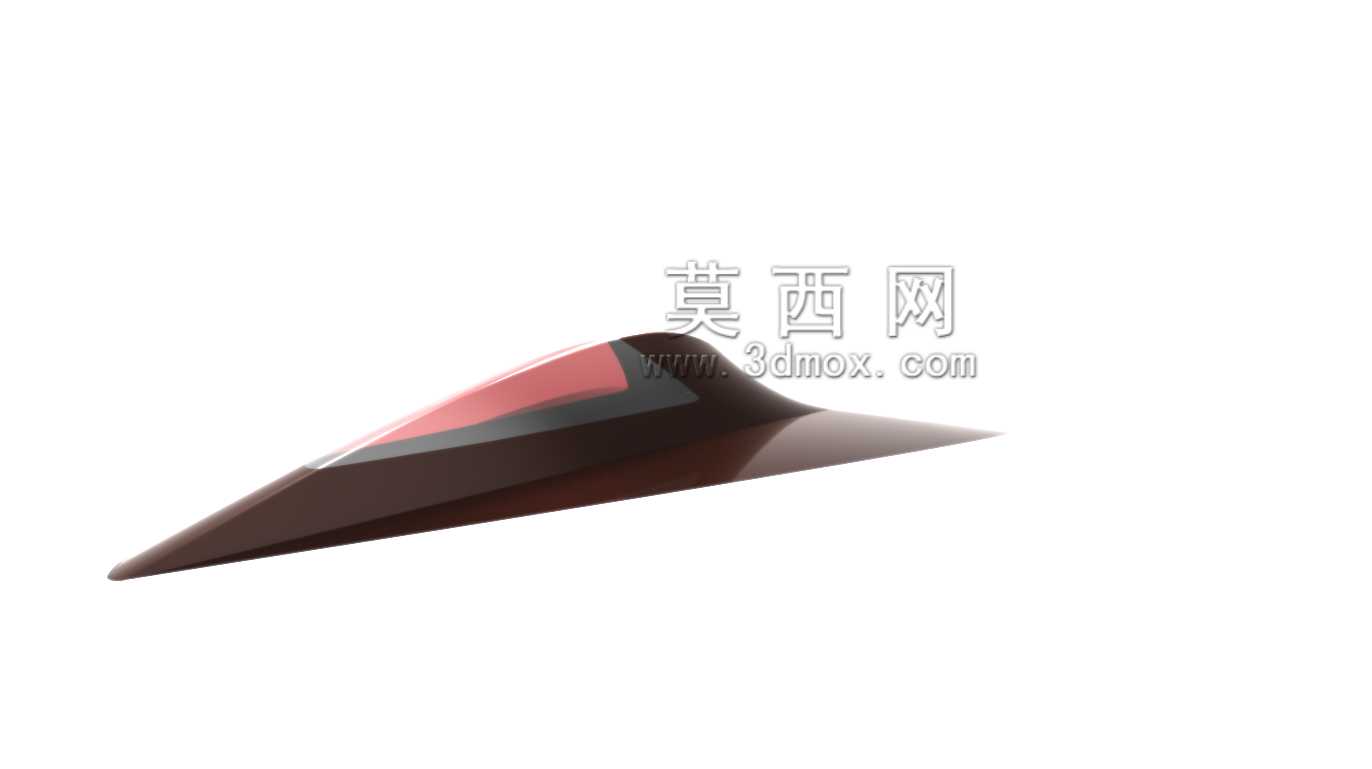

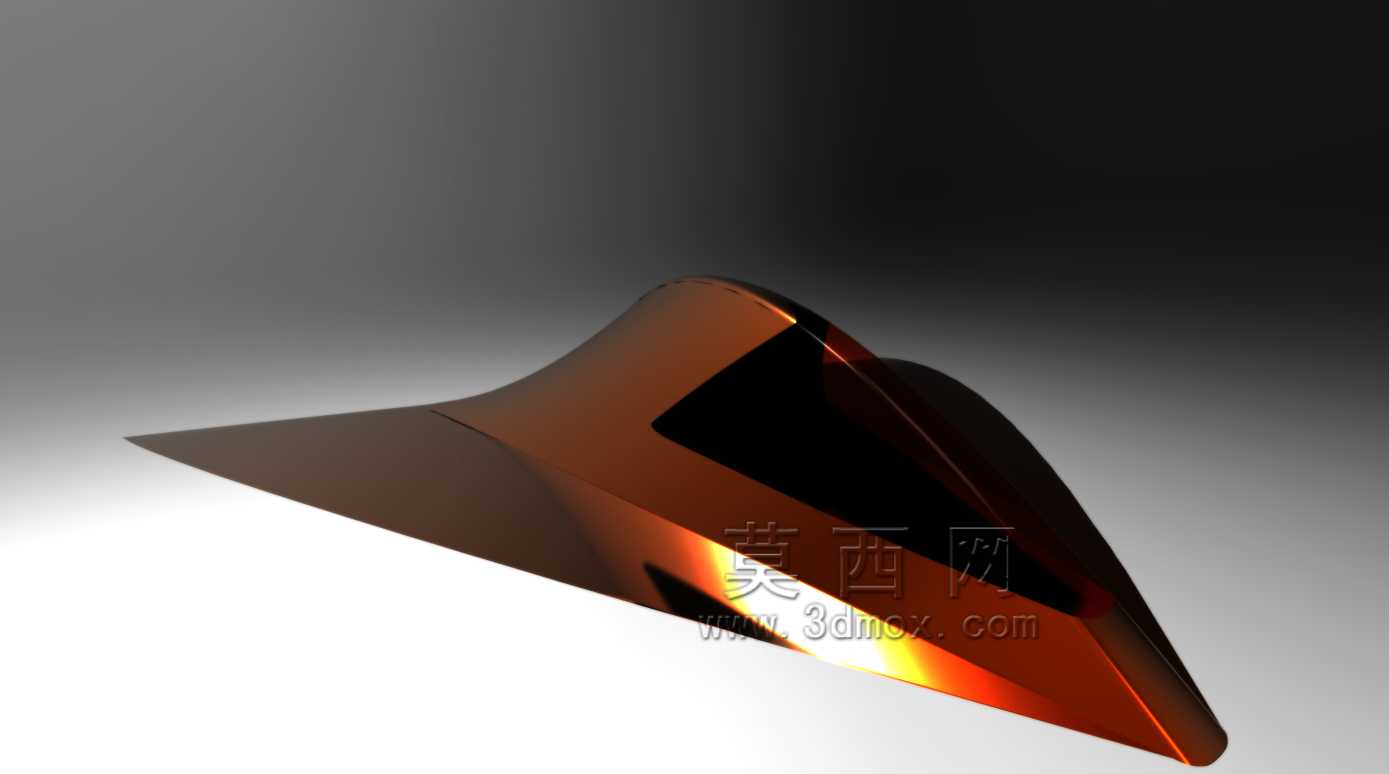

　　在高端装备外观覆盖件、高速载具外饰部件的设计场景中，这类大曲率连续的流线型曲面构件，往往承担着降低风阻、优化设备整体视觉质感、兼顾内部结构防护的多重作用。不同于常规的规则钣金件或者机加工结构件，这类曲面构件的设计首先要兼顾空气动力学性能，尤其是应用在高速移动设备上时，曲面的曲率连续性直接影响设备运行过程中的气流走向，不合理的曲面折角会在高速工况下产生额外的紊流，不仅提升运行阻力，还可能带来异常的风噪问题。

　　从结构设计的思路来看，这类曲面构件的建模过程首先要确定主控制曲线，也就是沿着构件长度方向的脊线，这条脊线的曲率变化需要匹配设备整体的安装轮廓，不能出现局部曲率突变导致后续无法和周边结构做衔接。在主脊线确定之后，再通过多组截面轮廓线做放样或者边界混合生成基础曲面，之后需要对曲面做G2连续校验，确保相邻曲面拼接位置的曲率过渡平滑，不会出现肉眼可见的棱线或者凹陷。很多新手在做这类曲面设计的时候，容易只关注外观的视觉效果，忽略了后续的加工可行性，比如曲面的拔模角度是否满足注塑或者钣金冲压的脱模要求，曲面的最小曲率半径是否匹配加工刀具的尺寸，这些细节如果在建模阶段没有考虑到位，后续开模或者加工的时候会出现大量的工艺问题，甚至直接导致设计方案作废。

　　从安装边界的角度来说，这类曲面构件的边缘通常需要设计一圈安装法兰边，法兰边的宽度一般控制在12到18毫米之间，法兰边上的安装孔位需要和内部的支撑骨架位置一一对应，孔位的公差通常控制在±0.2毫米以内，避免安装的时候出现孔位错位无法装配的问题。构件的整体壁厚需要保持均匀，常规的工程塑料材质壁厚设置在2.5到3毫米之间，如果是采用碳纤维复合材料制作，壁厚可以控制在1.2到1.8毫米，壁厚不均匀的位置很容易在成型过程中出现缩痕或者翘曲变形，尤其是大曲面的位置，壁厚偏差不能超过0.3毫米，否则成型之后的曲面会出现局部凹凸，破坏整体的流线型外观。

　　在实际应用场景中，这类曲面构件除了用在高速载具的外饰覆盖件上，也可以用在高端工业设备的外观护罩上，比如高精度检测设备、自动化生产线的外观防护结构，流畅的曲面设计不仅能提升设备的整体质感，还能减少设备表面积灰，日常清洁维护的时候比直角结构更加方便，不会在边角位置残留清洁死角。另外在设计这类构件的时候，还需要考虑和周边相邻部件的间隙配合，曲面边缘和相邻部件的间隙通常控制在1到1.5毫米之间，间隙过小容易在设备运行振动的时候出现部件摩擦异响，间隙过大则会影响整体的外观一致性，显得装配工艺粗糙。

　　从结构强度的角度考虑，大跨度的曲面构件内壁需要设计合理的加强筋结构，加强筋的走向需要顺着曲面的曲率方向布置，不能和曲面曲率形成垂直交叉，否则容易在加强筋位置出现表面缩痕。加强筋的厚度通常设置为主壁厚的0.6倍左右，筋条的高度不超过主壁厚的3倍，过高的筋条在成型过程中容易出现填充不足的问题。如果构件需要承受一定的外部冲击，还可以在曲面的内侧局部增加蜂窝状的加强结构，在不显著增加构件重量的前提下，大幅提升曲面的抗冲击性能，避免受到外力碰撞的时候出现曲面凹陷破损。

　　很多人在做这类曲面设计的时候，容易陷入为了造型而造型的误区，设计出来的曲面虽然视觉效果很有冲击力，但是完全不考虑实际的装配和加工需求，比如曲面的局部倒扣角度过大，后续加工的时候需要拆分非常多的模具滑块，不仅提升了模具成本，还会在产品表面留下很多合模线，影响最终的外观质量。合理的曲面设计应该是在满足外观流线要求的前提下，尽可能简化工艺结构，减少不必要的曲率变化，让整个曲面的走势更加顺畅，同时兼顾加工、装配、使用全流程的需求。另外在曲面完成之后，还需要做干涉检查，模拟构件在安装到设备上之后，和内部的传动部件、线路、管路之间是否存在位置冲突，尤其是曲面的内凹位置，很容易和内部的结构件产生干涉，这些问题如果在建模阶段没有排查出来，等到实际装配的时候才发现，就需要对构件做返工修改，大幅延长整个项目的开发周期。
