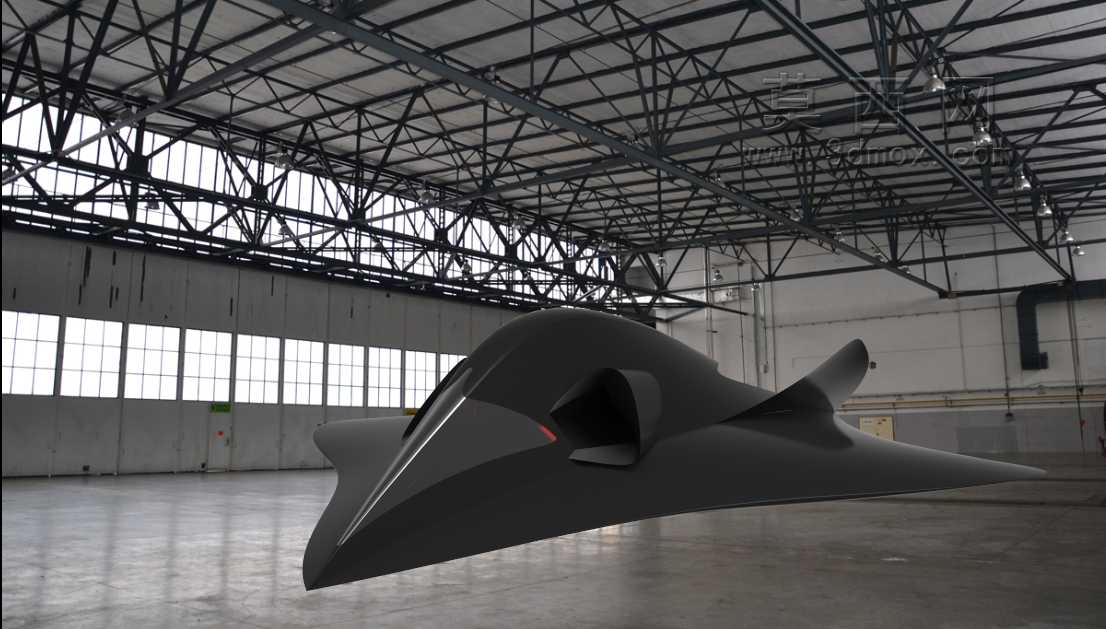

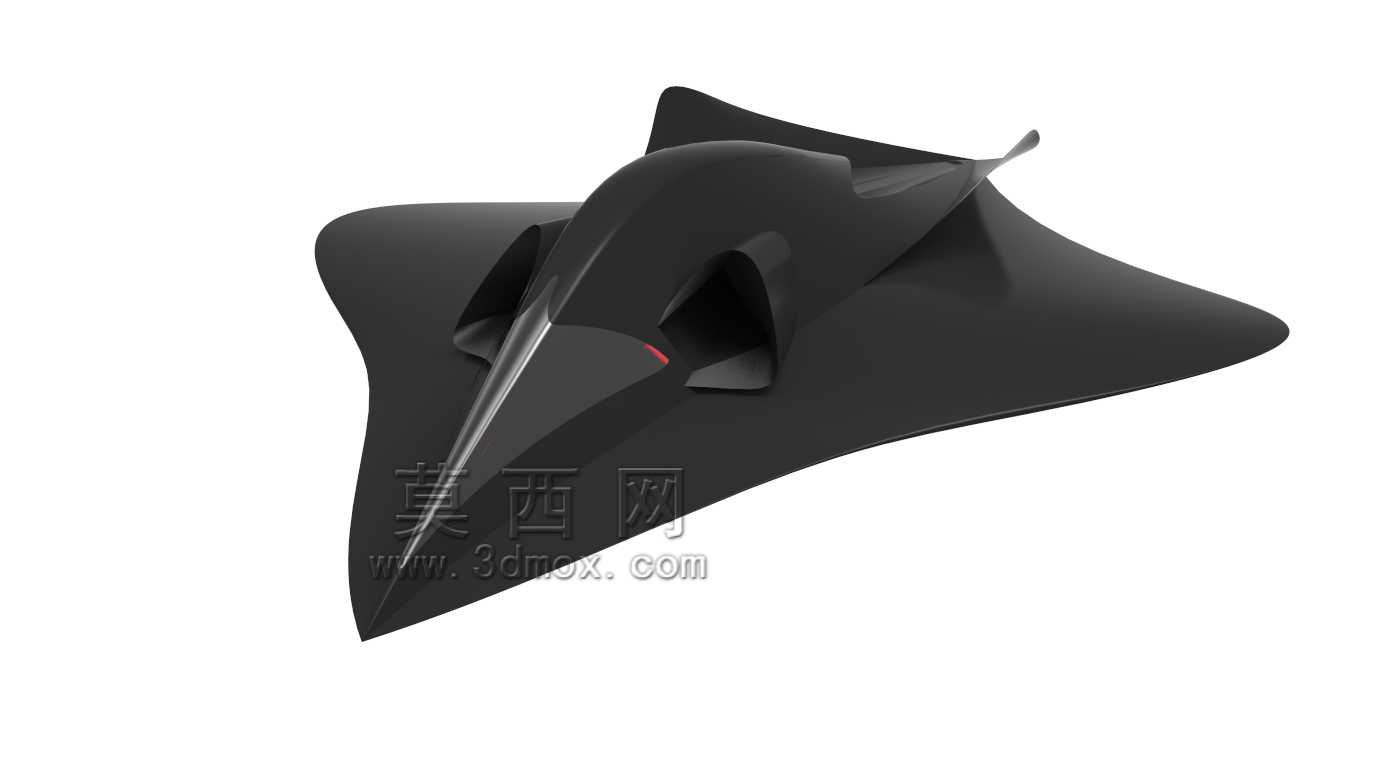

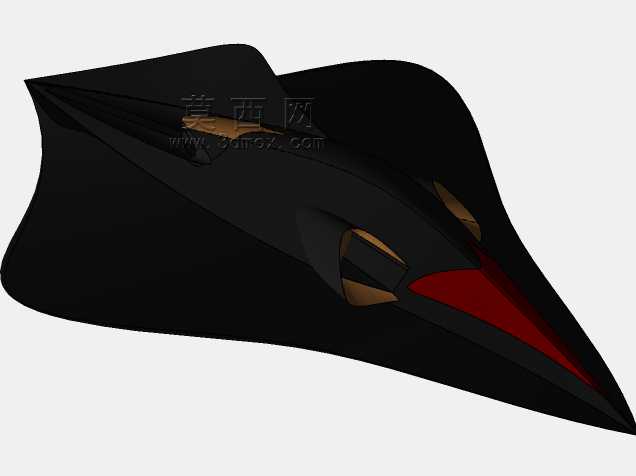

隐身飞翼布局概念飞行器外观结构设计

　　这款飞翼布局概念飞行器的整体构型完全围绕低可探测性需求展开，整机没有传统飞行器的独立垂尾、平尾结构，所有翼面与中央机身采用高度融合的一体化曲面设计，整个机体外轮廓形成连续顺滑的棱边过渡，从机头向两侧翼尖延展的前缘后掠角经过多轮气动迭代调整，既保证高亚音速飞行阶段的激波阻力控制，也能将正面入射的雷达波集中反射到几个极小的非威胁方向，避免形成强回波散射源。机体上表面完全摒弃了突出的传感器、天线、座舱鼓包等结构，所有机载设备的安装窗口都采用与蒙皮齐平的埋入式设计，连进气道结构也完全融入机身两侧的曲面凹陷内，通过S型弯道结构完全遮蔽发动机压气机叶片，从根源上消除了进气道这个传统飞行器上的强雷达反射源。

　　从实际应用场景来看，这类构型的飞行器主要面向长航时突防任务需求，无尾飞翼布局本身具备极高的升阻比特性，相比常规布局飞行器，相同展弦比下的巡航升阻比可以提升30%以上，配合大容积的中央翼身融合体内部空间，可以在不破坏外形隐身完整性的前提下布置大容量燃油舱与任务载荷舱，不需要像传统战机那样在机翼下挂载副油箱或武器吊舱，既减少了飞行阻力，也彻底避免了外挂物带来的雷达反射增量。在结构设计层面，整机的受力框架完全沿着翼面传力路径布置，中央机身区域作为主承力盒段，集成了主起落架舱、动力舱、航电设备舱的安装接口，两侧翼段的翼梁从中央盒段一直延伸到翼尖，采用整体式翼面受力设计，减少了传统拼接翼面的连接紧固件数量，既降低了结构重量，也减少了紧固件端头带来的雷达散射点。

　　外形尺寸的边界设定上，整机翼展与机身长度的比例控制在1.4:1左右，这个比例区间既可以保证翼面具备足够的展长来提升巡航效率，也不会因为翼展过大导致机体结构重量过高、滚转转动惯量过大的问题。机体前缘的棱边线条从机头尖点一直贯通到翼尖后缘，后缘则采用多段折线设计，每一段后缘的角度都与前缘棱边保持平行，确保所有边缘的雷达反射波都集中到预设的几个反射尖点上，不会出现无序散射。机体尾部的喷口也采用了埋入式设计，上表面的蒙皮结构延伸到喷口后方，对喷口的红外辐射形成遮挡，同时喷口的截面采用扁平化设计，加快高温排气与周围冷空气的混合速度，降低红外特征信号强度。

　　在气动控制面的设计上，这款构型没有传统的方向舵、升降舵结构，而是通过机翼后缘的多段开裂式阻力板实现三轴姿态控制，通过左右两侧阻力板的差动开合来控制偏航与滚转，通过两侧阻力板的同步开合来控制俯仰，这种控制方式完全不需要突出的操纵面，保证了整个机体外形的连续性。在安装边界的设计考量上，所有机载设备的安装都严格遵循蒙皮表面无突出的原则，大气数据传感器采用与蒙皮齐平的嵌入式设计，导航通信天线全部集成在蒙皮的多层结构内部，起落架舱门、设备舱门的边缘都采用精密的锯齿形搭接设计，舱门关闭后与周围蒙皮的阶差控制在0.1mm以内，避免出现台阶结构带来的雷达散射。

　　从结构维护的角度考虑，整个机体的蒙皮采用大尺寸整体式复合材料壁板设计，减少了蒙皮拼接缝的数量，每块壁板的维护口盖都采用与壁板共形的设计，口盖边缘同样做了锯齿化处理，不会破坏整体的隐身性能。动力系统的安装位置设置在机体中央靠后的区域，两侧进气道的弯道曲率经过精确计算，既保证发动机在各种飞行姿态下的进气效率，也能完全遮挡发动机的正面结构，避免雷达波直接照射到发动机转动部件上。整机的重心设计严格控制在气动焦点的靠前位置，通过飞控系统的实时调整保证无尾布局的静不稳定控制精度，避免出现飞翼布局常见的航向稳定性不足的问题。
