轴流散热风机结构三维设计方案

　　在各类需要主动散热的工业与民用设备场景中，轴流类风冷部件始终是热管理方案里成本可控、可靠性突出的选型方向，本次呈现的散热风机结构，核心适配流体模拟制冷系统的风冷换热环节，可覆盖机柜散热、小型制冷单元风道循环、工控设备局部热源降温等多类实际工况。从实际使用逻辑出发，这类风机的核心作用是通过定向气流带动，将换热区域积聚的热量快速带出，避免核心元器件或换热介质温度超出工作阈值，区别于高压离心风机，轴流结构的风阻更低、同转速下风量更大，更适合风道路径短、无明显高压背压的散热场景。

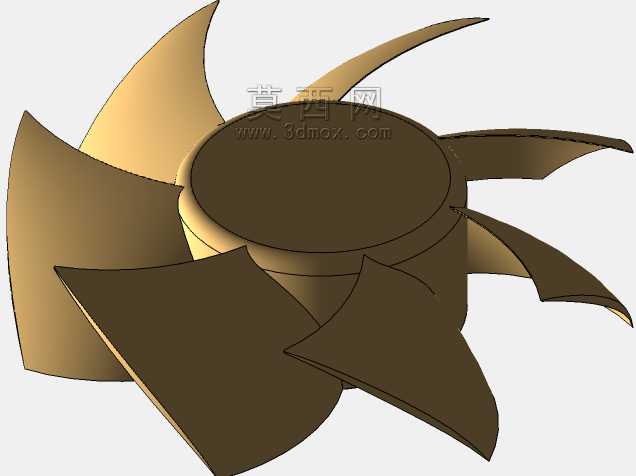

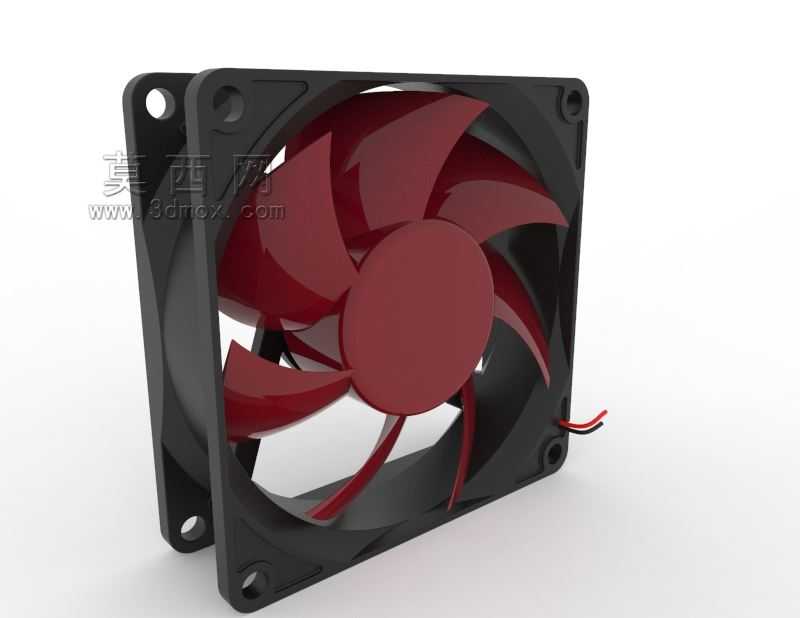

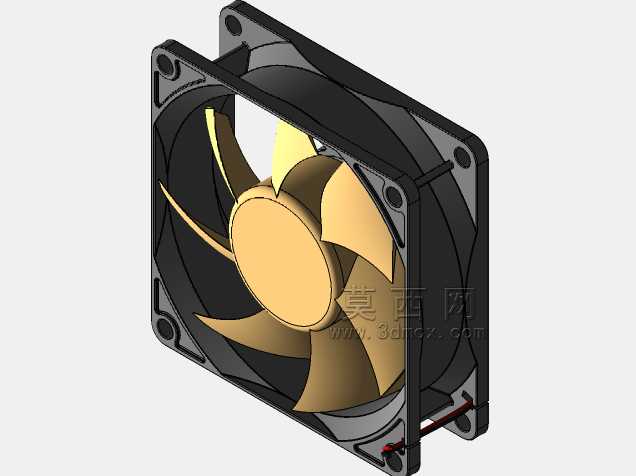

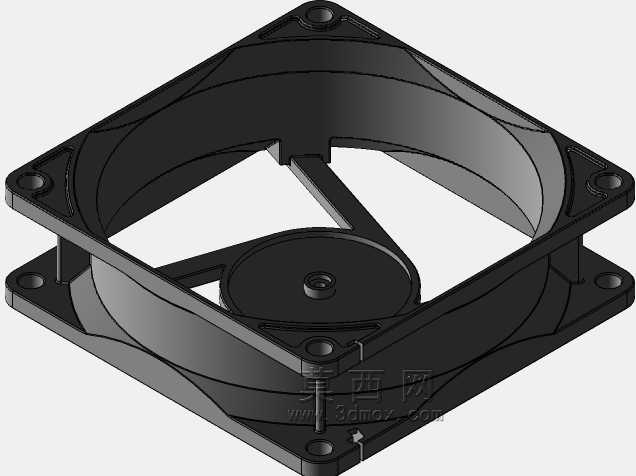

　　设计过程中首先要平衡的是扇叶气动效率与运行噪音的矛盾，七叶式后掠扇叶的曲面弧度经过多轮迭代调整，每一片扇叶的安装角从叶根到叶梢做连续渐变处理，叶根区域安装角更大，保证靠近轮毂处的气流能够被有效驱动，避免轮毂附近出现气流滞止区，叶梢区域安装角逐步收窄，降低叶尖涡流的产生概率，既能够提升整体风量输出效率，也能减少涡流带来的气动噪音。扇叶与外框之间预留了均匀的径向间隙，间隙值控制在既不会出现扇叶扫膛风险、又不会过多泄漏气流的合理区间，避免间隙过大导致的风量损失。外框采用标准方形安装结构，四个角位预留沉头安装孔，孔位尺寸匹配行业通用的安装孔距规范，安装面做了平面度公差控制，保证风机安装后能够与风道壁面紧密贴合，减少安装缝隙处的气流旁通。外框的内侧做了导流圆角过渡，引导进入风机的气流平顺流向扇叶区域，避免直角结构带来的进气紊流。

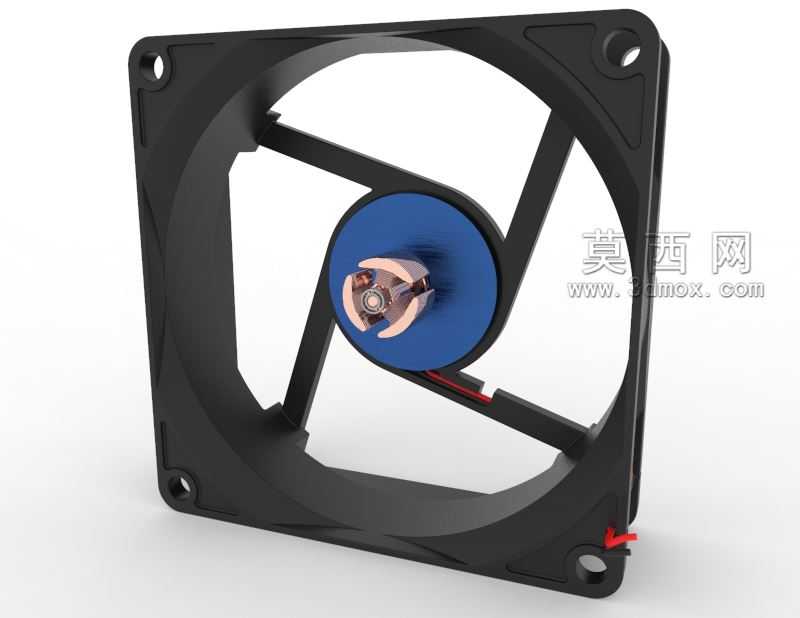

　　轮毂部分采用实心圆盘式结构，既能够为扇叶提供足够的支撑刚度，避免高转速下扇叶出现形变抖动，也能遮挡中心电机区域，避免气流直接冲击电机端部造成不必要的阻力。出线位置设置在外框的边角处，采用侧出引线的方式，引线长度预留了足够的接线冗余，出线位置做了防拉扯的结构加强，避免安装布线过程中引线被扯断导致的电路故障。从安装边界来看，这类方形轴流风机的外框厚度、边长尺寸均适配常规的设备风道安装位，既可以通过螺丝直接固定在设备壳体的通风孔位，也可以搭配柔性减震胶钉使用，降低风机运行时的振动传递到设备壳体上，减少共振噪音。

　　在实际选型适配过程中，需要结合散热需求的风量、风压参数匹配对应的转速区间，该结构的扇叶动平衡特性经过优化，在常规工作转速下运行平稳，长期运行不会出现明显的振动偏移。扇叶材质适配常规的阻燃工程塑料选型，能够满足设备运行的防火安全要求，外框材质同样采用耐高温的工程塑料，在长期靠近热源的工作环境下不会出现形变脆化。不同于一些特殊场景的金属扇叶风机，这类塑料结构的风机重量更轻，安装负载更小，同时绝缘性能更好，在带电设备的散热场景中使用安全性更高。

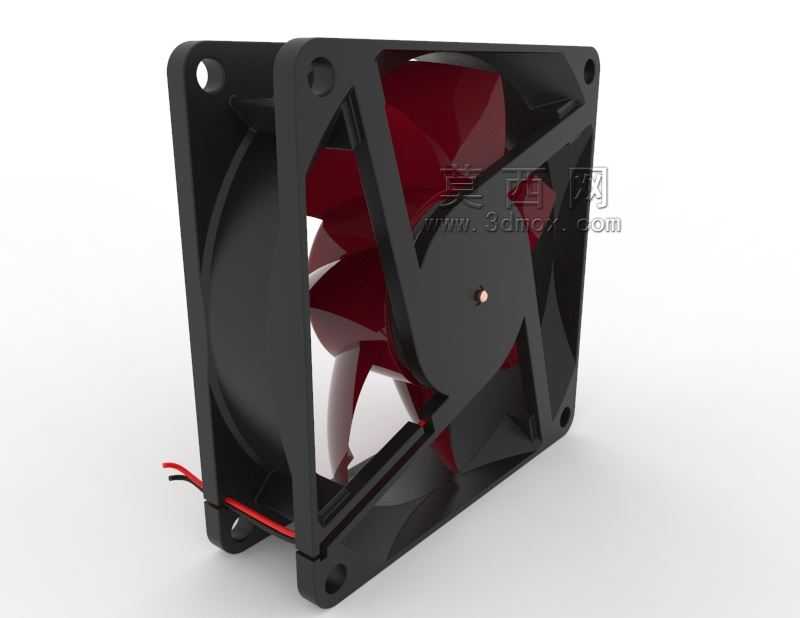

　　针对制冷系统的应用场景，该风机的气流方向可以根据风道设计需求调整为吹风或者抽风模式，抽风模式下更适合将密闭腔体内部的热空气直接抽出，吹风模式下则适合将外部冷空气定向吹向换热翅片区域，两种安装模式下的扇叶气动效率都能保持在稳定区间，不会因为气流方向反转出现效率骤降的问题。外框的四个安装孔位做了等距对称设计，支持四个方向的安装调整，适配不同设备的布线方向需求，不需要额外调整风机结构就能满足不同安装朝向的要求。在结构细节上，扇叶与轮毂的连接位置做了圆弧过渡加强筋，避免长期高速旋转下扇叶根部出现应力集中导致的断裂问题，外框的边角处做了微小的倒角处理，避免安装过程中锐边划伤操作人员。
