十英寸带法兰管段式FGM火炬气测量装置

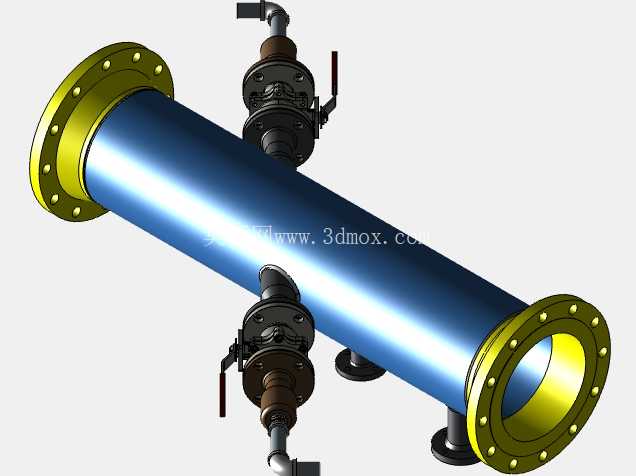

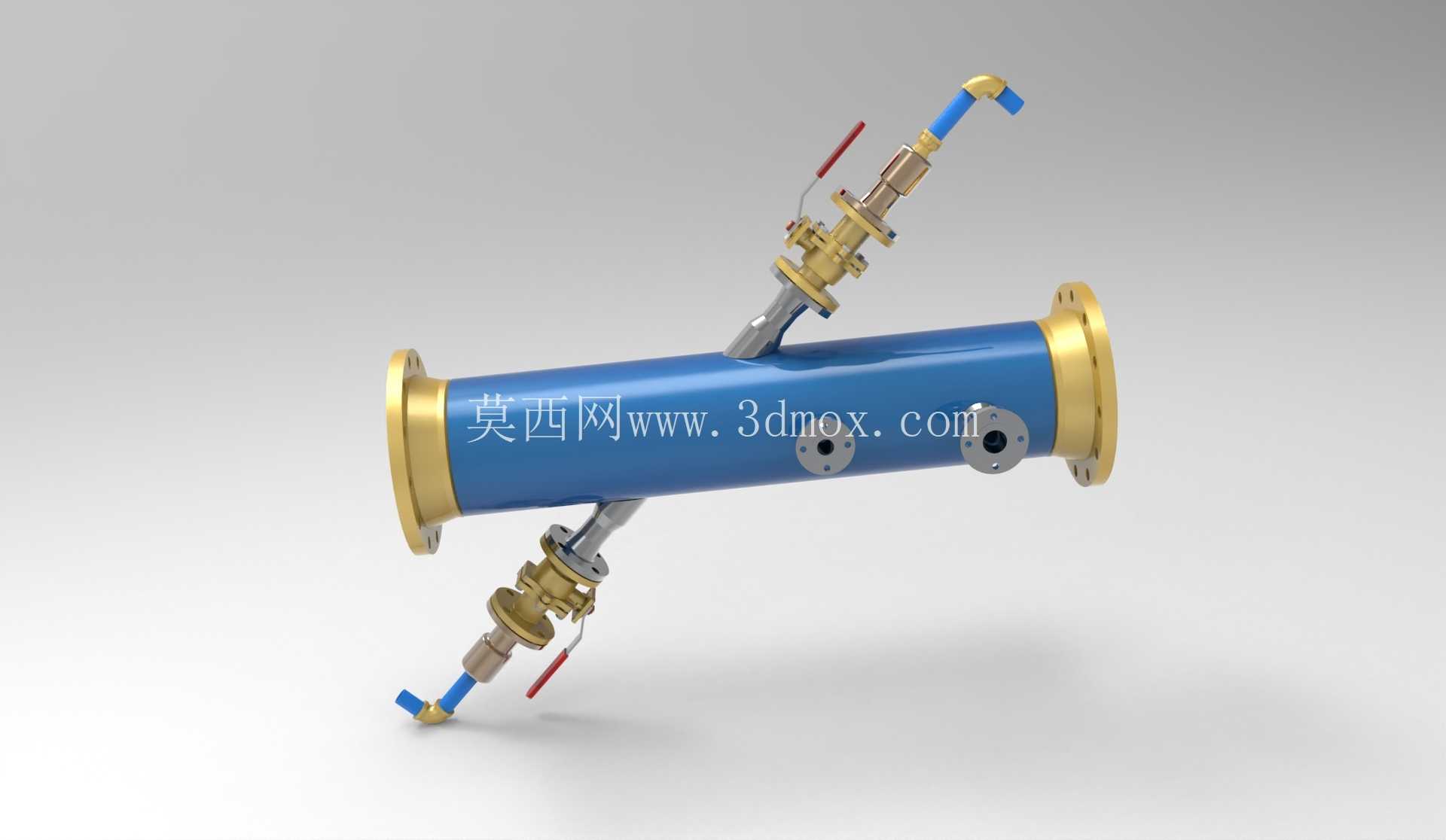

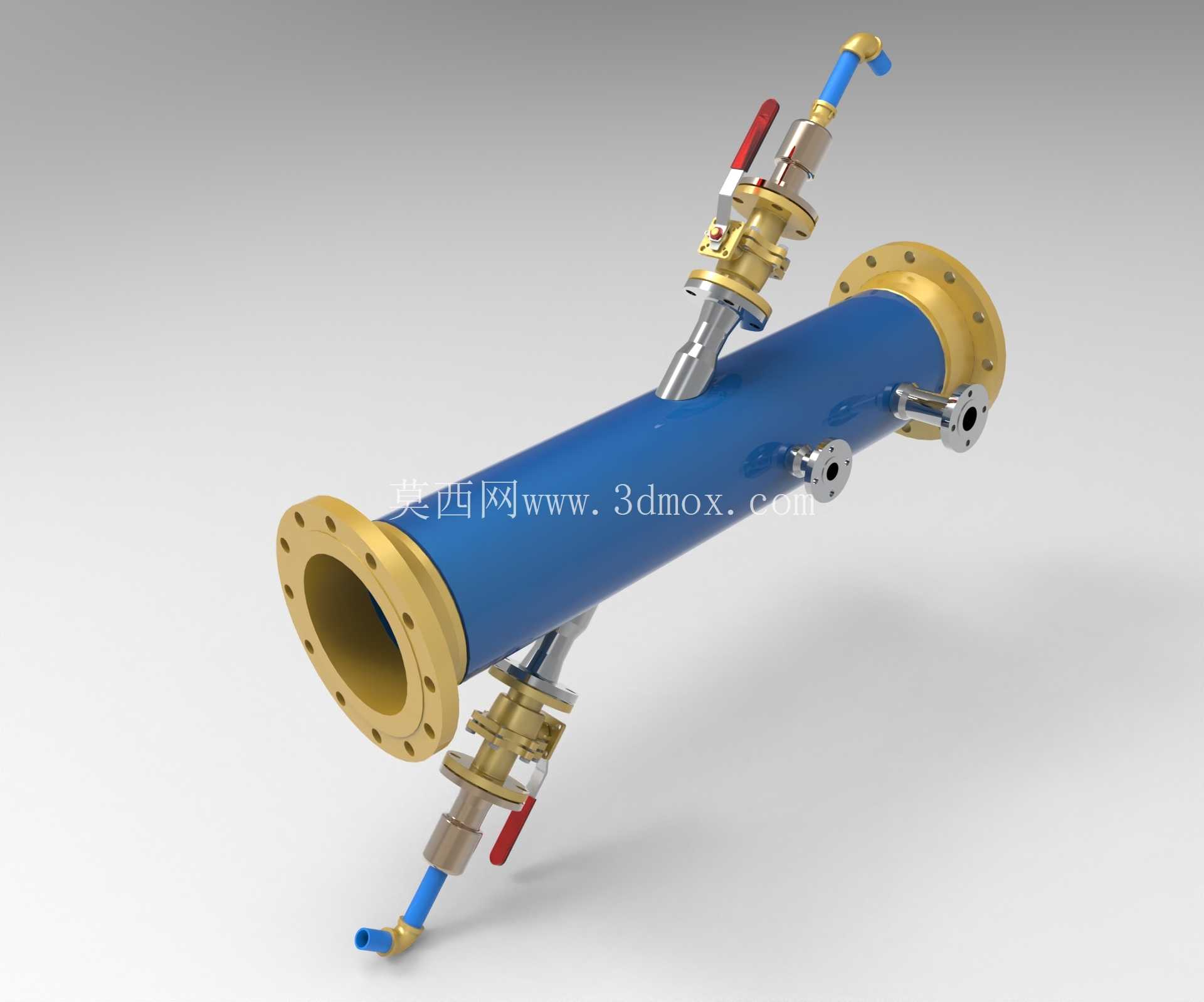

　　在石化、煤化工厂区的火炬排放管网系统中，火炬气的精准计量一直是碳排放核算、物料损耗管控的核心环节，传统插入式流量计往往存在安装应力影响测量精度、直管段要求苛刻难以适配现有管网改造的痛点，这款集成式10英寸带端部法兰的FGM传感器管段，正是针对这类现场工况开发的一体化测量单元。从结构设计逻辑来看，该装置没有采用常规的仪表后装模式，而是直接将测量功能集成在标准工艺管段上，两端采用与工艺管线同压力等级的带颈对焊法兰，安装时可直接替换原有管段，无需在现场管道上开孔焊接，既规避了现场动火作业的安全风险，也能从加工阶段就保证测量流道的同轴度，减少流场畸变带来的测量误差。管段本体采用无缝钢管加工成型，内壁做了精整处理，没有突出的测量元件扰流，前后预留的直管段长度完全满足超声时差法测量的流场要求，即使上游存在弯头、变径等扰流构件，也能保证测量截面的流态稳定。管段上斜向布置的两组带截止阀的测量探头组件，是实现气液两相火炬气测量的核心换能单元，每个探头都配置了独立的黄铜材质截止阀，日常维护时可以在线关闭阀门更换探头，不需要将整个管段从工艺管线上泄压拆除，大幅降低了运维阶段的停车成本。

　　探头与管段的连接采用了金属密封结构，适配火炬系统常见的0.1-1.6MPa工作压力范围，外接的信号引压管采用快插式接头，可直接对接厂区的仪表风吹扫系统，定期对探头端面进行吹扫，避免火炬气中携带的凝液、焦油类杂质附着在换能器表面影响信号强度。除了两组主测量探头外，管段侧壁还预留了温度、压力补偿接口，可直接安装配套的温压检测元件，实现工况流量到标准流量的实时换算，不需要在相邻管段额外开孔安装检测元件，进一步简化了现场安装的工程量。从安装边界来看，该管段的法兰连接尺寸完全符合GB/T9119系列标准中PN16压力等级DN250法兰的参数要求，法兰螺栓孔数量、孔径、密封面形式都与同规格常规工艺管线完全通用，设计选型时不需要单独定制配对法兰，现有管廊上的支架也不需要做特殊调整，管段整体长度控制在1200mm以内，重量控制在常规管线支吊架的承重范围内，无论是新建项目的预装还是老厂区的计量改造，都能直接适配现有安装空间。

　　在实际应用场景中，这类集成式管段传感器常安装在火炬总管的水平管段上，避开管线的最低点防止凝液长期浸泡探头，安装时保证探头的测量声道与管线轴线呈固定夹角，就能实现对火炬气流量、组分相关参数的连续监测，相比分体安装的测量装置，这种一体化结构的测量重复性可以控制在±0.5%以内，完全满足石化行业火炬气计量的精度要求。设计阶段还充分考虑了户外安装的防护需求，所有外露的金属构件都做了防腐处理，黄铜阀门、不锈钢探头与蓝色防腐涂层的管段本体形成清晰的部件区分，现场运维人员可以快速识别操作部件，避免误操作。管段上的法兰端面加工有标准的水线密封结构，安装时搭配对应的缠绕垫片就能实现可靠密封，不需要额外加工密封面。

　　探头的安装角度经过流场仿真优化，既保证声道能够覆盖管道内的主流区域，也避免了探头伸入管内过长被高速气流夹带的颗粒冲刷损坏，延长了探头的使用寿命。对于三维建模从业者而言，搭建该模型时需要重点关注法兰与管段的同轴度公差、探头安装座的倾斜角度、截止阀的操作空间预留，尤其是手轮位置要预留足够的扳手操作空间，避免安装后阀门无法正常开关；同时要注意外接引压管的走向不能与相邻管线、支吊架产生干涉，所有连接部位的密封结构要符合压力管道的设计规范，不能出现结构干涉或者密封面缺失的问题。在设备选型阶段，技术人员可以直接通过该三维模型核对安装空间、连接尺寸，提前预制配对法兰和支架，减少现场安装的整改工作量。
