起重作业用带固定钩滑轮结构设计

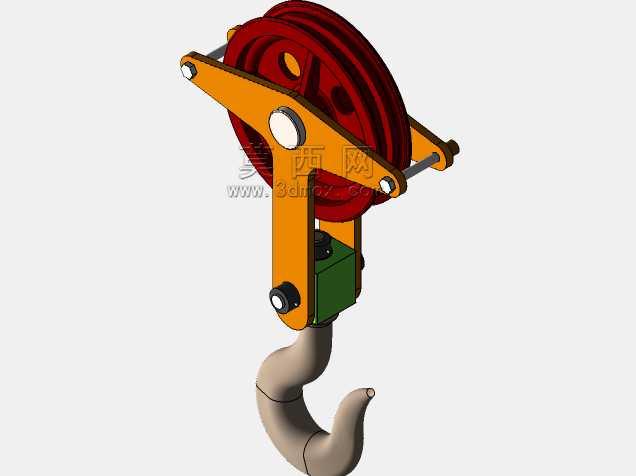

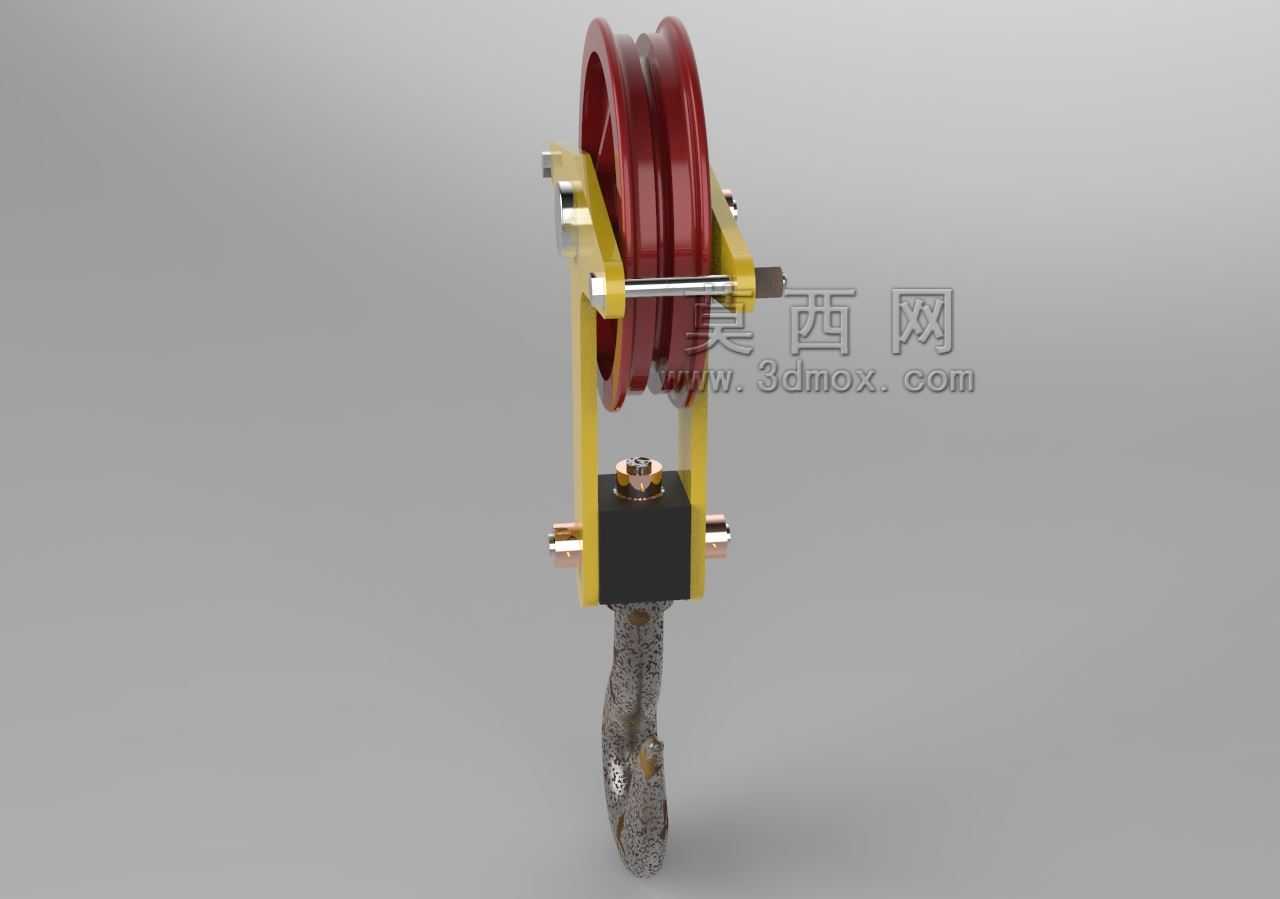

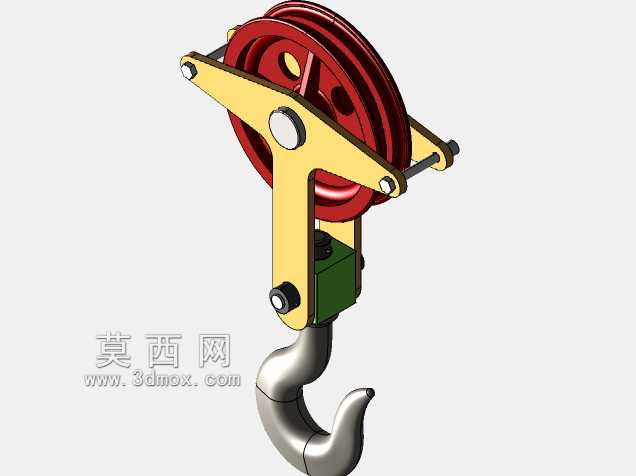

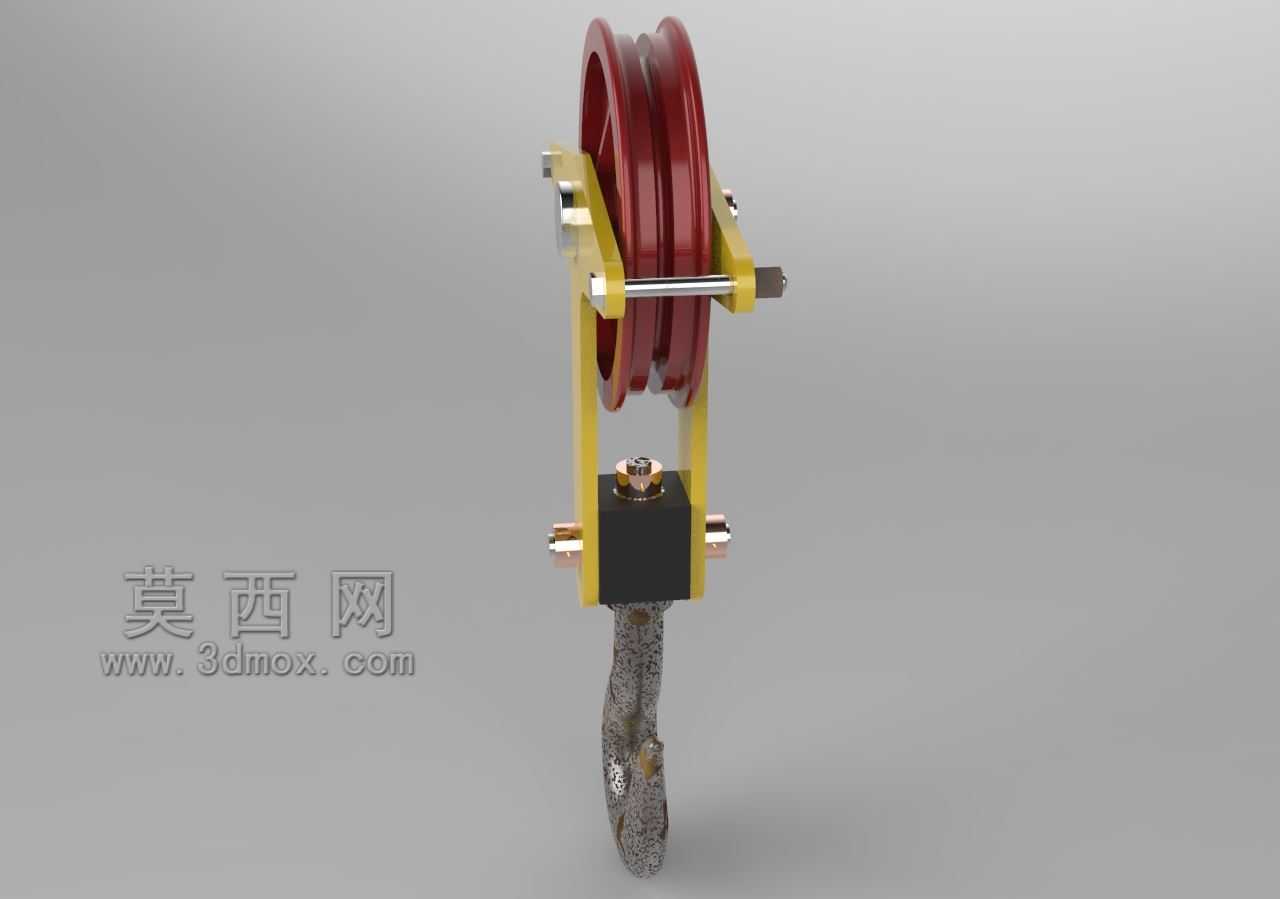

　　在车间重型工件转运、户外设备吊装、仓储高位物料装卸这类常规起重作业场景里，带固定钩的滑轮是轻中型起重系统里出镜率极高的受力构件，它既可以作为独立吊具搭配手动葫芦、电动卷扬机使用，也能集成在小型起重设备的起升端作为末端吊点，承担钢丝绳转向、载荷传递、重物吊挂的核心作用，相比无钩的纯导向滑轮，自带固定钩的结构省去了额外搭配吊具的装配环节，能直接挂接在带吊环的工件、料框或者设备吊点上，作业准备环节更高效。

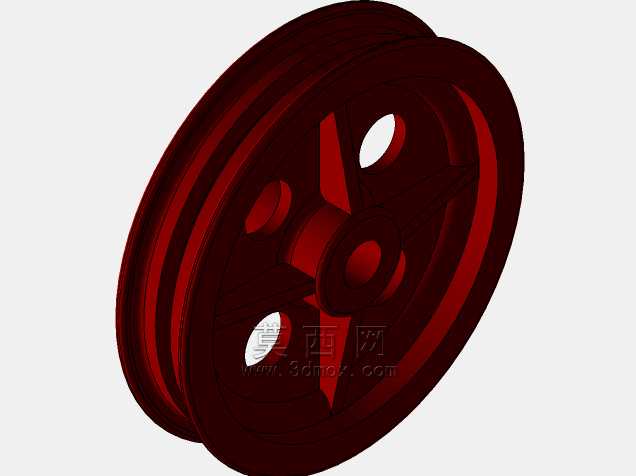

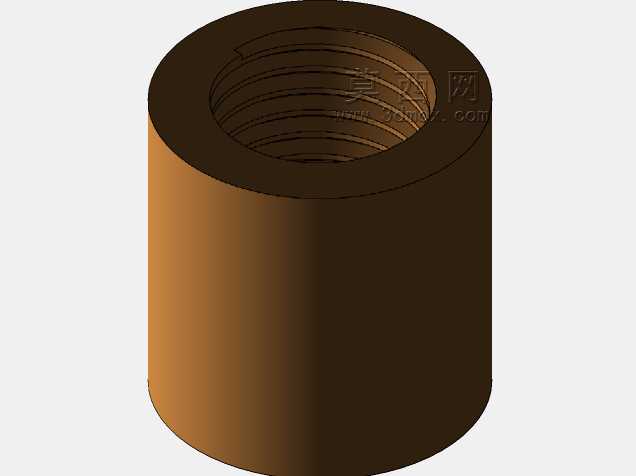

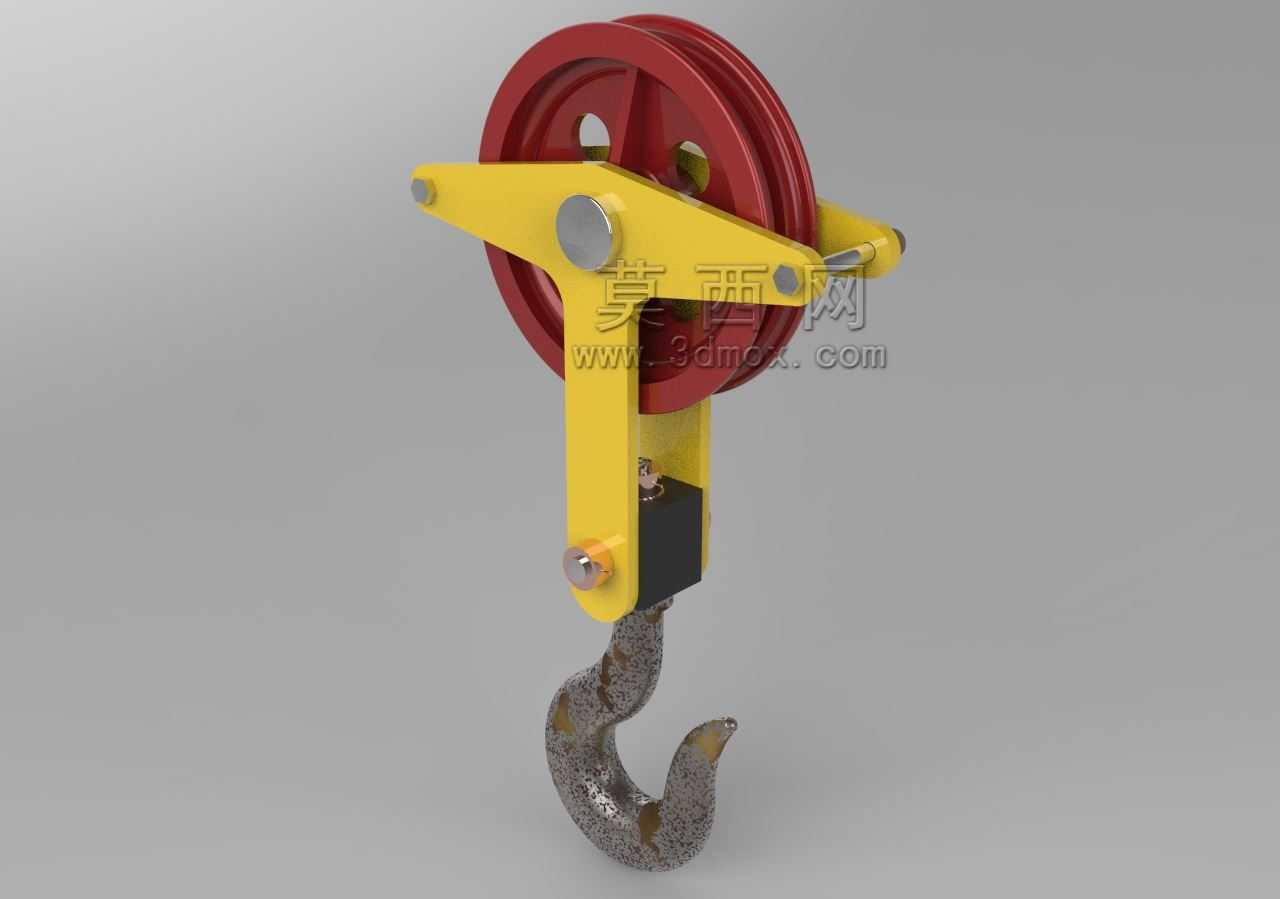

　　从实际功能特性来看，这款滑轮采用单轮槽结构设计，轮槽的圆弧曲率完全适配常规6-10mm直径的起重钢丝绳，轮槽侧壁做了加厚处理，避免钢丝绳受侧向力时脱槽，同时轮体与中心销轴之间预留了足够的转动间隙，销轴两端加装了耐磨衬套，在额定载荷下轮体转动阻力小，不会出现卡滞、钢丝绳偏磨的问题。下方的固定钩采用锻造钩体结构，钩尖位置做了防脱挡片的安装位，实际使用时加装防脱装置后，能避免吊装过程中吊索具从钩口滑脱，钩体与滑轮架的连接采用铰接销轴结构，允许钩体在垂直平面内小角度摆动，抵消起吊过程中重物的小幅晃动，避免硬连接带来的应力集中。

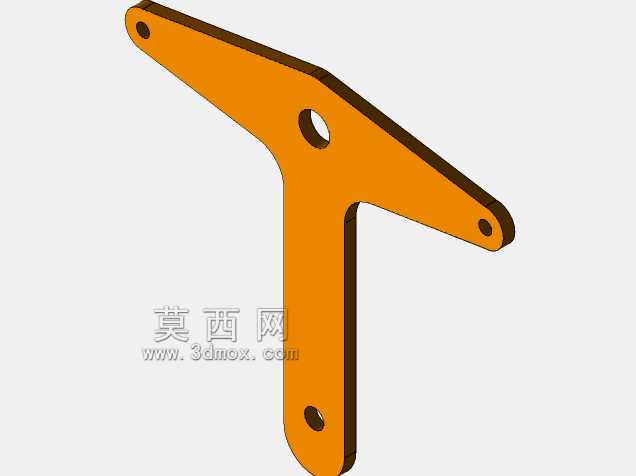

　　设计过程中首先要核算核心受力件的强度边界，滑轮架采用双侧夹板式结构，两块夹板通过上部的连接销轴、中部的轮体销轴、下部的吊钩连接销轴实现定位，夹板厚度根据额定起重量对应的剪切、弯曲应力计算确定，所有销轴的直径都经过抗剪、抗弯校核，确保在1.25倍额定载荷的静载试验下不会出现塑性变形。轮体采用铸铁材质，兼顾耐磨性与成本，钩体采用合金钢锻造后调质处理，表面做防锈处理，适配户外、车间多尘环境下的长期使用，不会因为轻微锈蚀影响结构强度。

　　安装边界上，这款滑轮的上部夹板预留了挂接孔位，可以直接通过卸扣挂接在起重横梁、葫芦吊钩或者卷扬机钢丝绳末端，整体结构的横向宽度控制在200mm以内，上部挂接点到钩头最低点的垂直高度控制在350mm左右，不会占用过多的起升高度空间，适配车间内净空高度有限的吊装场景。轮槽的中心与吊钩的中心处于同一条垂直线上，确保起吊时载荷沿垂直方向传递，不会出现侧向分力导致滑轮偏斜、钢丝绳磨槽的问题。

　　实际选型时需要注意，这款滑轮的额定起重量与轮径、钩体尺寸直接匹配，不能超载荷使用，同时要保证搭配的钢丝绳直径与轮槽尺寸适配，钢丝绳过粗会卡在轮槽内加剧磨损，过细则会导致轮槽受力集中，压伤钢丝绳外层钢丝。日常维护时只需要定期给中心销轴加注润滑脂，检查衬套磨损量、钩体是否有裂纹、防脱装置是否完好即可，结构简单可靠，维护成本极低，非常适合机械加工车间、仓储物流、小型设备安装这类场景的频繁吊装作业使用。在一些临时吊装场景里，这款滑轮还可以作为导向滑轮改变钢丝绳的牵引方向，搭配卷扬机实现重物的水平牵引或者斜向吊装，只需要将上部挂接点固定在锚点位置，钢丝绳绕过轮槽后连接重物即可，多功能的结构设计让它的适用场景覆盖了绝大多数轻中型起重作业需求。
