固化胶粘剂用紫外光发生设备结构设计

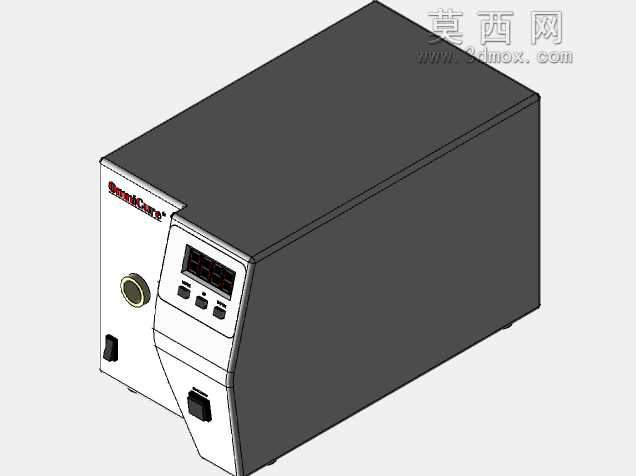

　　在精密电子组装、光学元件粘接、医疗耗材封装这类对粘接精度、固化效率要求较高的生产场景中，紫外光固化设备是产线里不可或缺的工艺执行单元，这类设备依靠特定波长的紫外光照射，触发光敏胶粘剂的交联反应，能在数秒到数十秒内完成粘接固化，相比传统热固化、自然固化工艺，既不会对热敏性基材造成热损伤，也能大幅压缩工序等待时长，适配连续化流水线的生产节拍。本次呈现的这款紫外光模块，是面向桌面级工位、小型自动化产线集成开发的固化光源单元，整体采用立式箱型结构布局，在设计阶段优先考虑了工位部署的空间适配性，设备主体为规整长方体构型，外壳主体采用钣金折弯拼接成型，外露操作面做了斜切过渡处理，

　　让操作人员在站立或坐姿工位上都能清晰观察到面板的数显界面与操作按键，无需刻意俯身调整视角。从功能布局来看，操作面板区域集成了数显调控单元、功能按键、光输出接口以及电源开关，数显单元可实时反馈当前的紫外光输出功率、累计工作时长、固化倒计时参数，三个物理按键分别对应参数调整、功能切换、输出启停，操作逻辑贴合一线作业人员的使用习惯，无需复杂培训即可快速上手；光输出接口采用标准快插式结构，可适配不同直径的紫外光导纤维，能根据实际工艺需求更换不同照射范围的光斑镜头，既可以实现小范围的定点精准照射，满足微型元件的局部固化需求，也可以搭配扩束镜头实现较大面积的面光源照射，覆盖小尺寸工件的整面粘接固化工序。设备的散热结构做了隐藏式布局，在箱体侧面、

　　背面预留了对流散热格栅，内部光源模块搭配铝制散热基座与低噪轴流风扇，能在长时间连续工作状态下将光源腔体温度控制在合理区间，避免高温导致的光源寿命衰减，同时也不会因为散热气流直吹操作人员造成不适，适配洁净车间、精密组装工位的环境要求。在安装边界设计上，设备底部预留了标准的脚螺安装孔位，既可以直接放置在工作台面作为独立工位设备使用，也可以通过安装支架固定在自动化产线的机架侧方，作为集成式固化单元嵌入整套生产流程，设备的外接线缆接口全部布置在背面区域，走线方向朝向设备后侧，不会干扰正面操作区域的工件摆放，也能避免工位上的工件、工具剐蹭线缆造成连接故障。从结构设计的细节考量，操作面板的按键采用凸起式橡胶按键，具备一定的防尘防泼溅能力，

　　适配生产车间可能存在的少量粉尘、少量液体滴落的工况，设备外壳的拼接缝隙做了均匀控制，既满足装配精度要求，也能减少粉尘进入设备内部的概率，降低日常维护的清理难度。光输出接口的位置做了内凹处理，在光导接头插入后能提供足够的结构支撑，避免日常操作中碰动光导导致照射位置偏移，保证固化位置的精度稳定性。在实际产线应用中，这类紫外光模块常被部署在摄像头模组组装、微型扬声器粘接、医用导管接头粘接、光学镜片胶合这类工序中，相比大型通道式固化设备，它的部署灵活性更高，既可以作为单工位的独立设备完成小批量试制、样品生产的固化工序，也可以多台组合部署在流水线的不同工位，对应不同粘接点位的固化需求，设备的功率调节范围覆盖了常用光敏胶的固化功率要求，可针对不同配方的胶粘剂调整对应的输出参数，保证固化后的粘接强度达到工艺要求，同时避免功率过高导致的基材老化、胶层脆化问题。设计过程中对设备的重心做了优化配置，将重量较大的电源模块、散热基座布置在箱体下半部分，让设备放置在工作台面时具备足够的稳定性，即使受到轻微的外力触碰也不容易出现倾倒风险，设备的边角位置全部做了圆角过渡处理，避免尖锐边角在操作过程中剐蹭操作人员或者划伤工件表面，符合工业设备的安全设计规范。
