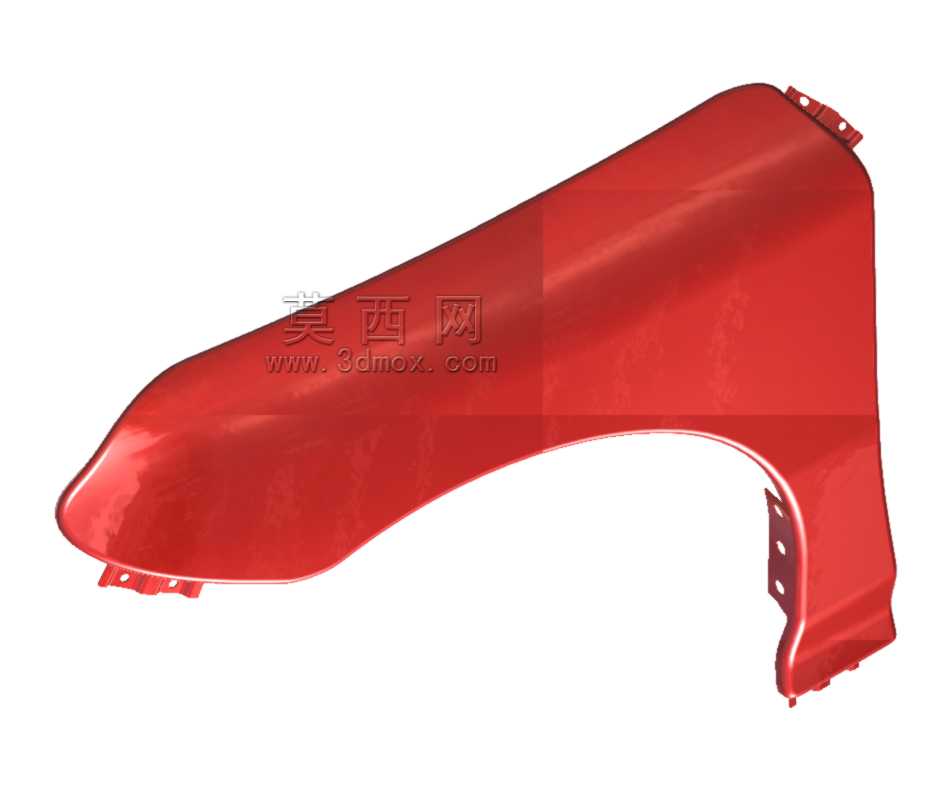

汽车左前侧挡泥板结构设计方案

　　在整车外覆盖件的开发流程中，前轮侧挡泥板属于兼顾功能与外观匹配的关键零部件，日常行驶场景下，它需要阻隔车轮高速运转带起的泥水、碎石、路面积水向车身侧围、车门下沿以及A柱下部区域飞溅，同时要和前保险杠、翼子板、车门门槛、轮拱内衬等周边部件形成严丝合缝的装配关系，避免出现外观缝隙不均、行驶干涉异响等问题。

　　本次设计严格遵循OEM整车开发的表面质量与装配公差要求，在拿到造型团队输出的A级曲面数据后，首先开展的是曲面质量校验工作，重点检查曲面的曲率连续性、拔模角度是否满足钣金冲压的工艺要求，针对造型面存在的局部曲率突变区域，在不破坏整体外观特征的前提下做了微小的工艺调整，确保后续冲压工序不会出现开裂、起皱等成型缺陷。

　　功能分区的设计是整个零件开发的核心，首先规划的是车轮侧的挡泥工作面，这个区域的曲面弧度完全贴合前轮的跳动包络，预留了足够的安全间隙，即使在悬架最大压缩行程、轮胎带防滑链的极限工况下，也不会和轮胎发生运动干涉；工作面下部做了内收的导水棱结构，能够将车轮带起的水流顺着棱边导向车身外侧，避免水流顺着零件缝隙流入底盘线束或者舱内部件。

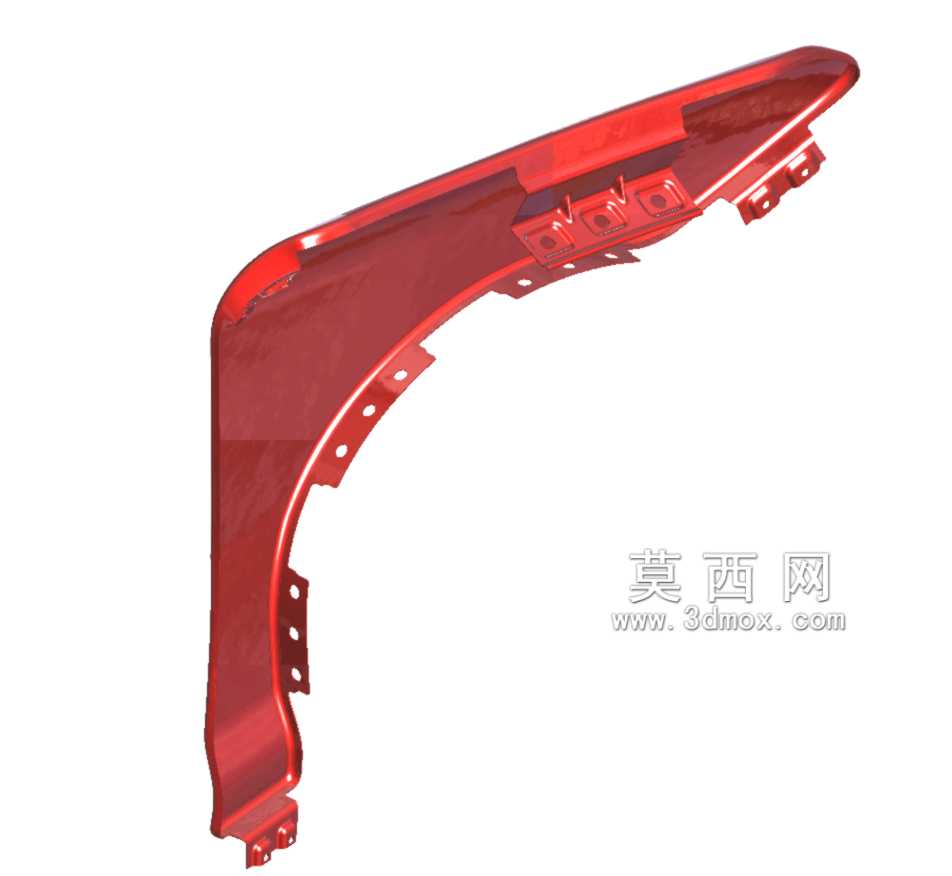

　　安装点位的布局完全沿用现有车型的成熟安装点坐标，不需要对车身侧围的安装孔位做任何修改，能够直接适配同平台车型的装配需求：A柱下方的安装区设置了3个带加强筋的安装座，采用螺栓直接固定在车身侧围的焊接螺母上，保证零件上部的连接刚性，避免高速行驶时出现风振抖动；前保险杠连接区设置了2个卡扣安装位和1个螺栓固定点，和前保险杠侧安装支架精准匹配，保证两者之间的外观缝隙控制在0.5mm的公差范围内；轮拱安装区设置了一排均匀分布的卡扣孔，和轮拱内衬的卡扣点位完全对齐，装配后能够和轮拱内衬形成连续的密封面，阻挡泥水从轮拱缝隙渗入；门槛侧的安装区设置了4个间隔均匀的安装孔，通过塑料卡扣固定在门槛梁的安装支架上，既保证了连接可靠性，也方便售后维修时的快速拆装。

　　零件的主体材质选用常见的汽车外覆盖件冷轧钢板，料厚设置为0.8mm，在保证整体刚性的前提下尽可能控制零件重量，符合整车轻量化的设计要求；所有安装孔位的周边都做了翻边加强结构，避免安装时受力出现孔位变形，零件的外边缘做了压合包边处理，既提升了边缘的刚性，也避免锋利的板边划伤装配人员或者后续使用中割伤其他部件。

　　滴水区域的设计充分考虑了雨天行驶的排水需求，在零件下部最低位置设置了两个小型的排水缺口，能够让渗入零件和车身间隙的积水顺利排出，避免长期积水造成钣金锈蚀；零件和车身贴合的所有安装面都预留了密封胶条的安装空间，装配时配合丁基密封胶使用，能够完全阻隔泥水从安装缝隙进入车身内腔，提升车身的防腐蚀性能。

　　在数模设计完成后，还开展了多轮的装配干涉检查，模拟了整车装配全流程的安装路径，确认零件在总装线上能够顺利从侧方推入安装位，不需要调整周边其他部件的位置，符合总装工艺的装配顺序要求；同时针对零件的受力工况做了简易的刚度仿真，确认在高速气流冲击、碎石撞击的常见工况下，零件的变形量控制在允许范围内，不会出现开裂、永久变形等失效问题。
