汽车白车身车顶钣金结构设计方案

　　汽车白车身车顶作为整车覆盖件的核心组成部分，直接承担着整车顶部结构刚度支撑、乘员舱顶部防护、空气动力学导流以及NVH性能保障的多重作用，在乘用车、商用车的整车开发流程中，车顶结构的设计合理性直接影响整车碰撞安全表现、高速行驶风噪水平以及车身整体扭转刚度指标。

　　从实际装车场景来看，该类车顶结构需要适配白车身焊装主线的装配公差要求，与侧围上边梁、前风窗上横梁、后围上盖板形成完整的闭合传力路径，在整车发生顶部抗压工况时，能够将外部载荷均匀分散到两侧纵梁及A/B/C柱结构上，避免乘员舱生存空间出现过量侵入。日常使用场景中，车顶结构还要承受不同温湿度环境下的热变形影响，尤其是高温暴晒、低温严寒的极端气候下，钣金件的热胀冷缩量需要在设计阶段提前预留匹配间隙，避免与周边饰件、密封条出现干涉摩擦，同时还要满足积雪载荷下的刚度要求，避免出现永久塑性变形。

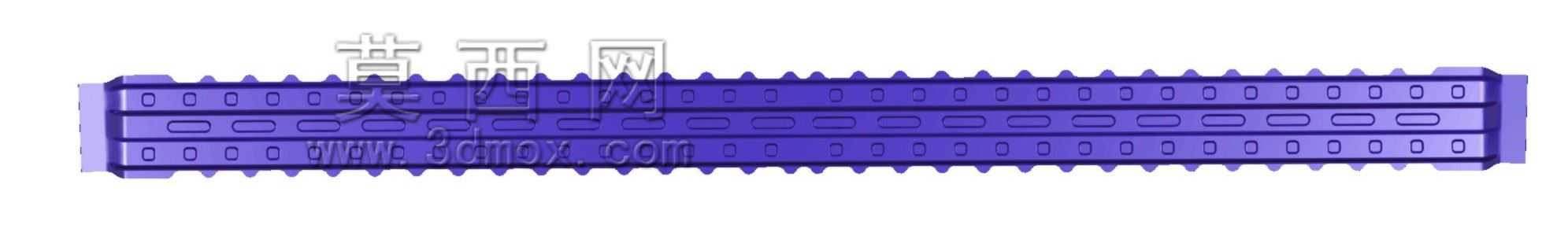

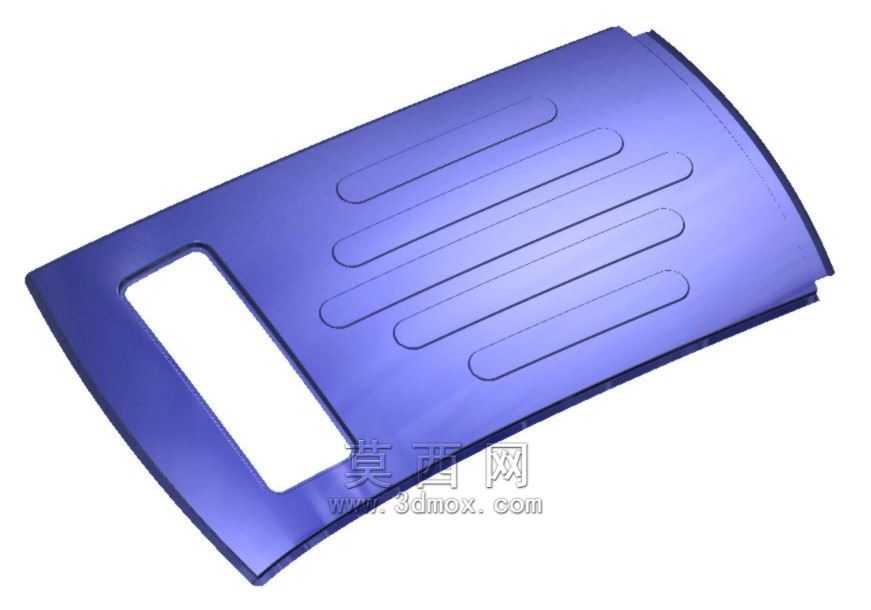

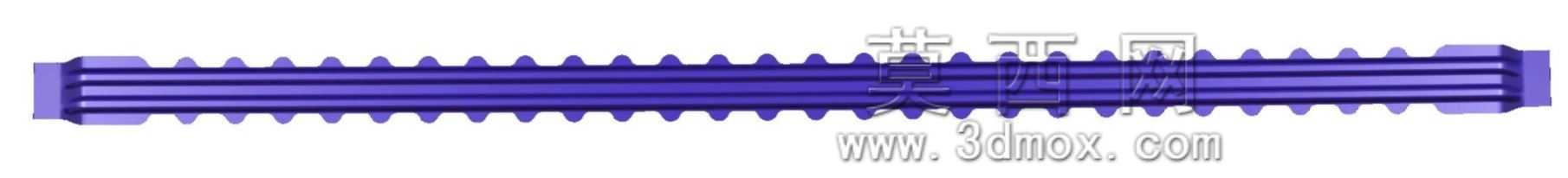

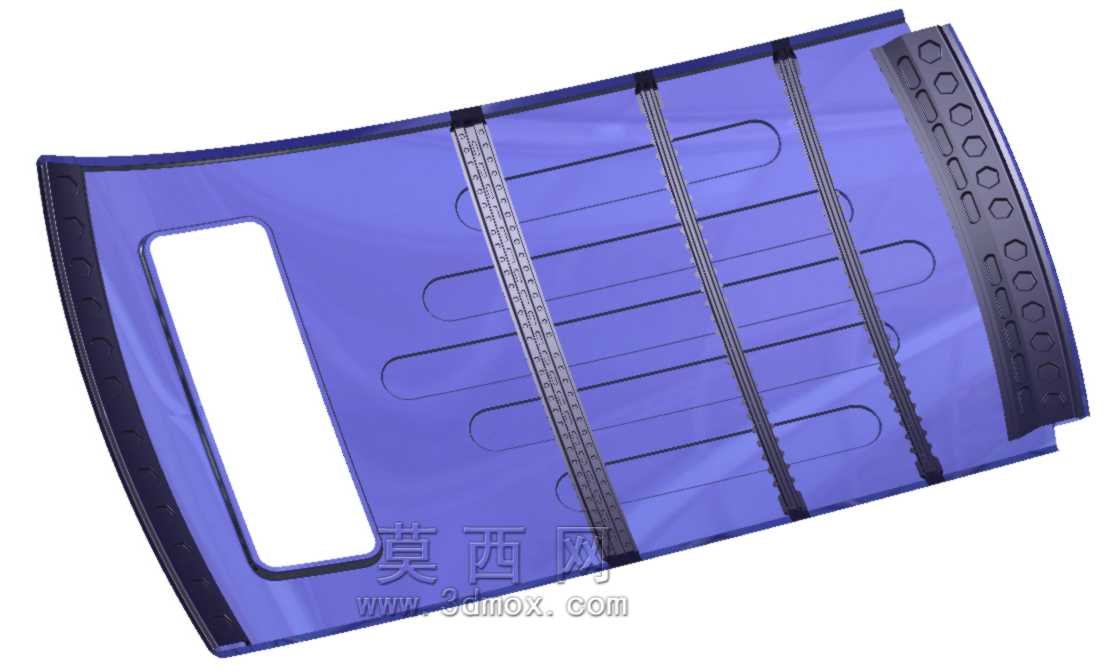

　　本次设计的车顶结构在前期方案阶段，首先对接造型端输入的A级曲面数据，在保留造型曲面特征的基础上，对钣金内部的加强筋布局做了针对性优化：表面排布的多道纵向加强筋，沿着车身前后方向延伸，能够在不额外增加钣金料厚的前提下，大幅提升顶盖的面刚度，减少行驶过程中顶盖产生的薄膜振动，从源头降低路噪、风噪传递到乘员舱的量级。考虑到部分车型配置天窗的需求，顶盖预留的天窗安装开口周边做了翻边强化结构，开口边缘的圆角过渡经过反复校核，既避免应力集中导致的开裂风险，也能匹配天窗框架的涂胶安装面精度要求，保证装配后的密封性能，杜绝雨天漏水、高速风噪泄漏的问题。

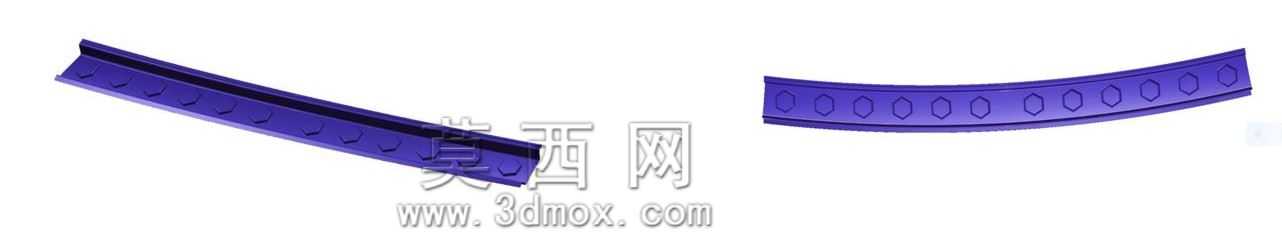

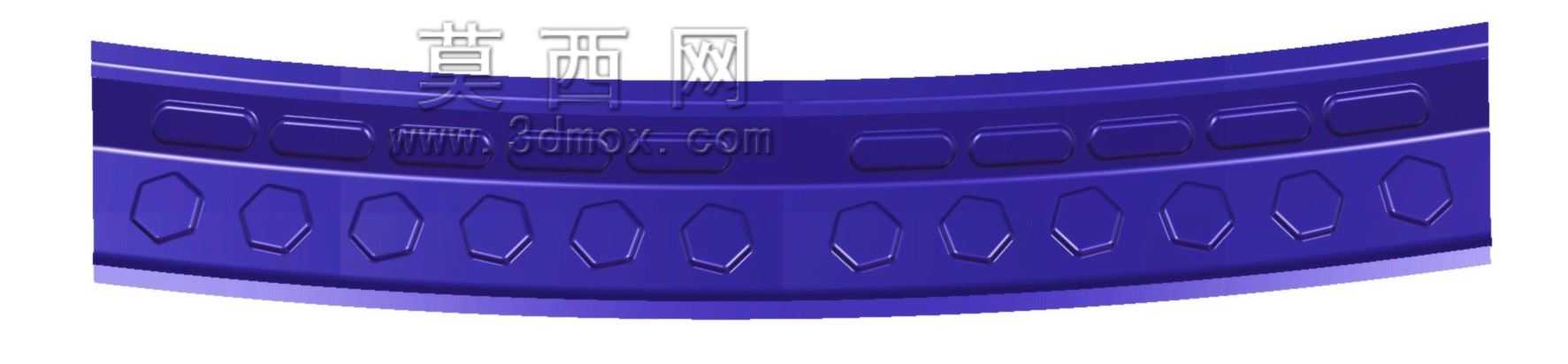

　　在连接工艺的选择上，由于车顶外板与内部加强梁的叠层结构不适合采用传统点焊工艺，设计阶段选用胶接连接方案，在船首屋顶与主顶的搭接位置涂布结构密封胶，既可以实现两层钣金的可靠连接，胶层本身的阻尼特性还能有效阻断振动传递，提升整车NVH表现。胶层的涂布路径、宽度、厚度都经过工艺可行性验证，能够适配焊装车间的自动涂胶机器人作业轨迹，不会出现断胶、堆胶的工艺缺陷，涂胶完成后经过烘烤固化，连接强度可以满足整车全生命周期的使用要求，不会出现胶层老化脱粘的问题。

　　结构设计完成后，同步开展了可制造性分析，对顶盖的拉延成型深度、拔模角度、圆角半径做了全参数校核，确保冲压工序中不会出现开裂、起皱、回弹超差的问题，冲压成型后的零件面轮廓度能够控制在公差要求范围内，满足后续焊装工位的定位装夹精度。零件的安装边界完全对齐白车身主断面设计要求，与周边零件的匹配间隙、面差都符合整车DTS标准，装配时可以通过工装夹具实现精准定位，不需要额外的配修工序，能够适配批量生产的节拍要求。

　　从结构性能验证维度来看，该顶盖结构在完成数模设计后，通过仿真分析完成了顶部抗压、模态、刚度、抗凹等多轮迭代优化：一阶模态频率避开了整车常用转速下的激励频率区间，不会出现共振问题；表面抗凹性能满足日常使用中手部按压、轻微磕碰的变形量要求，不会出现轻易凹陷的情况；顶部抗压工况下的最大侵入量满足安全法规要求，能够在车辆翻滚事故中为乘员保留足够的生存空间。同时，顶盖的排水路径经过专门设计，能够将雨水顺着两侧导流槽引导到前后排水孔排出，不会出现积水渗漏到乘员舱内部的问题，密封结构的压缩量设计也兼顾了密封条的使用寿命，长期使用不会出现密封失效的情况。
