仿生扑翼飞行机械鸟结构设计方案

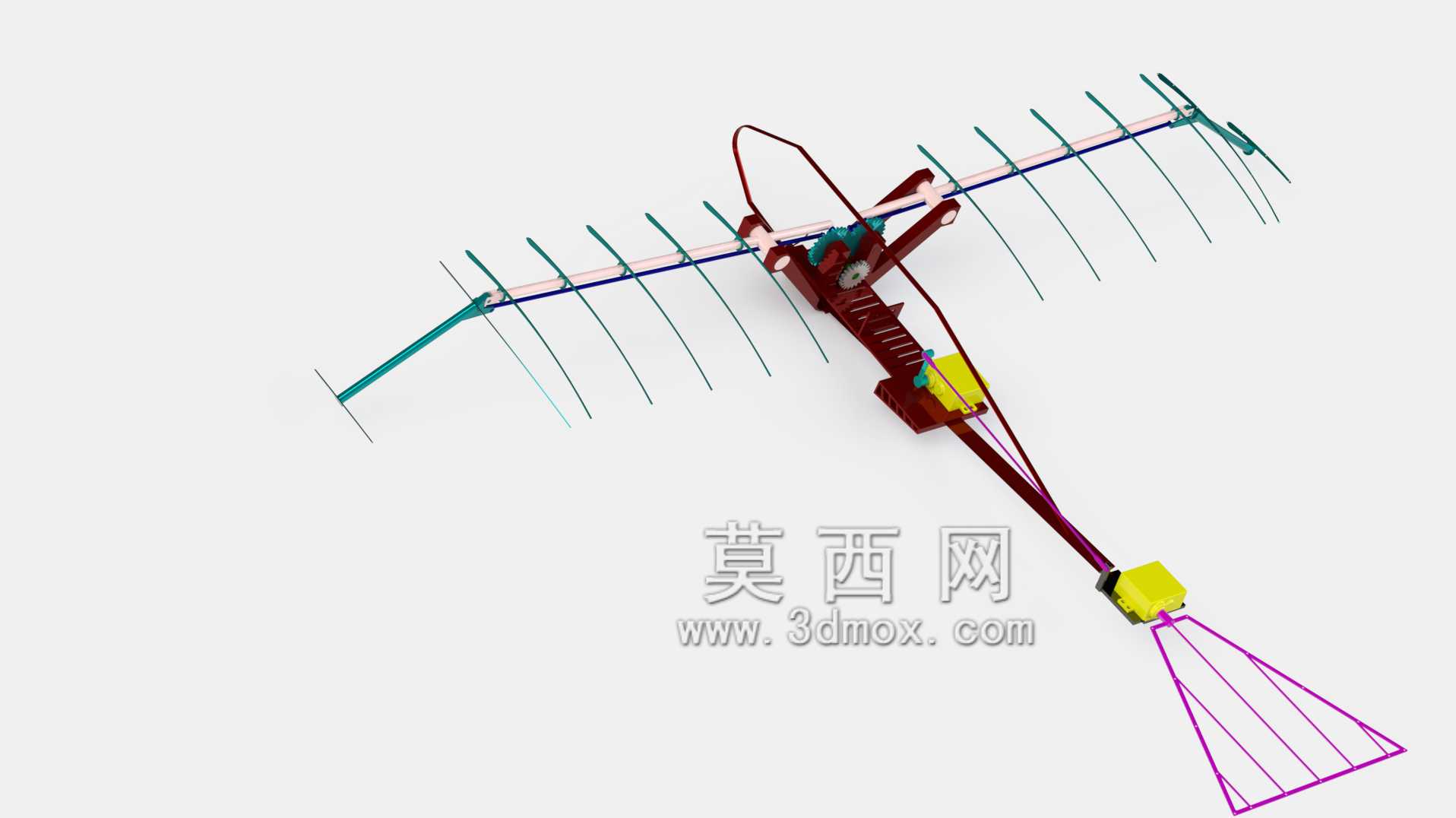

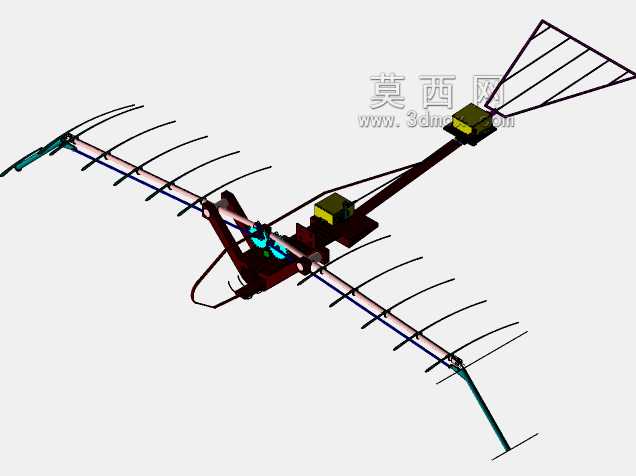

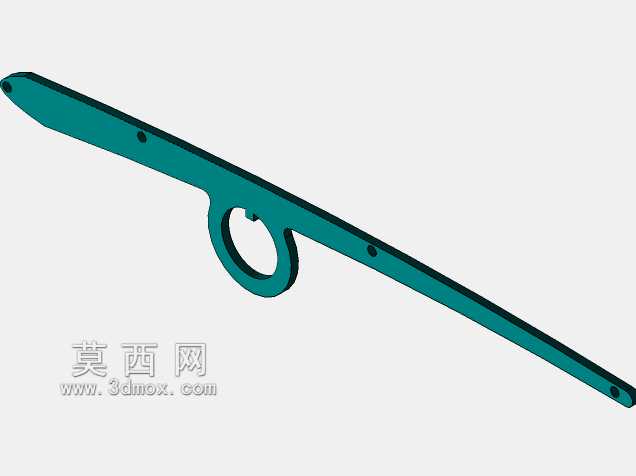

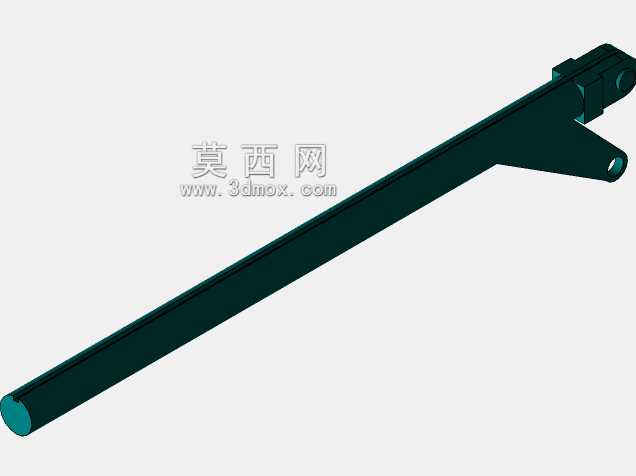

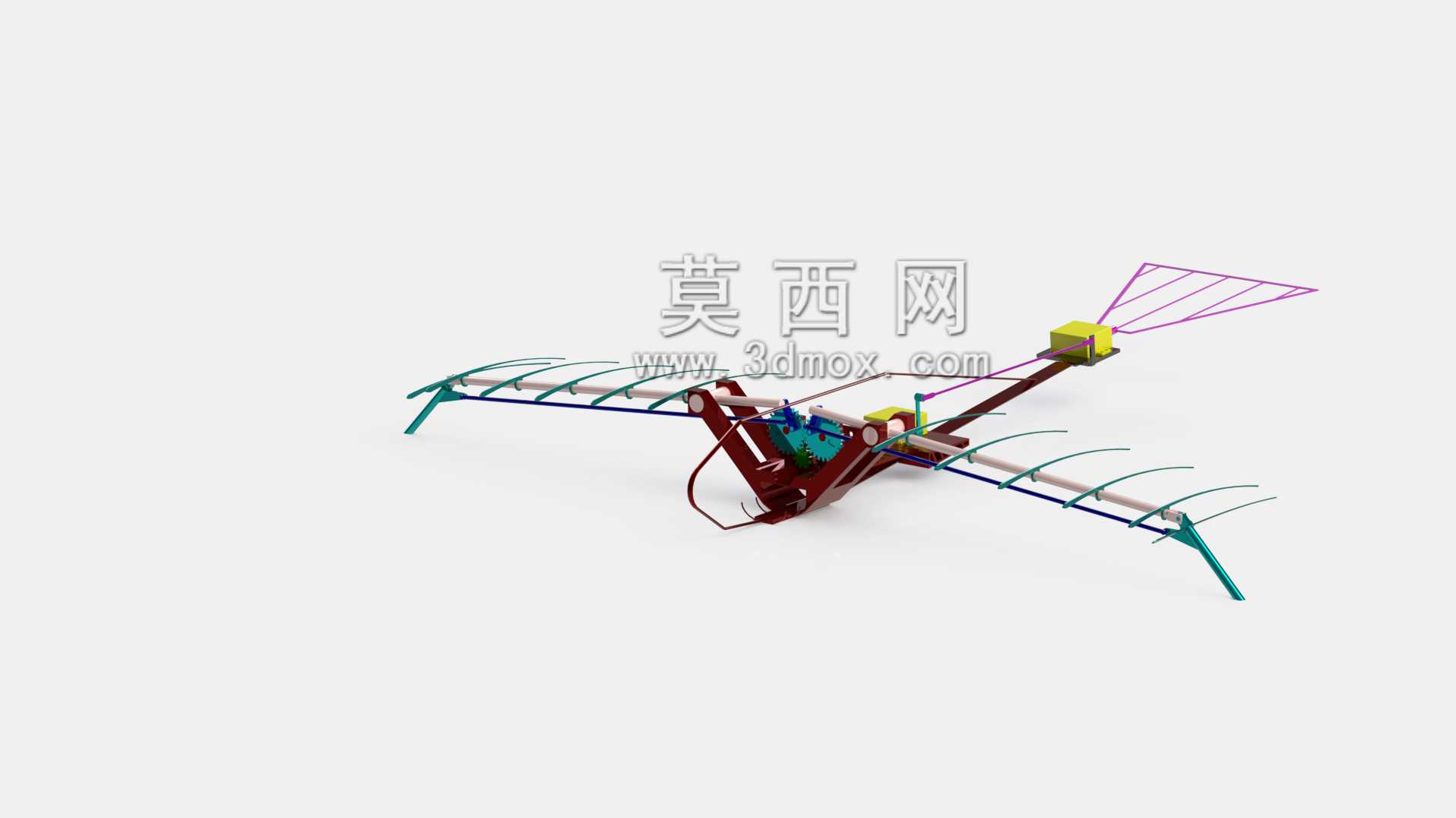

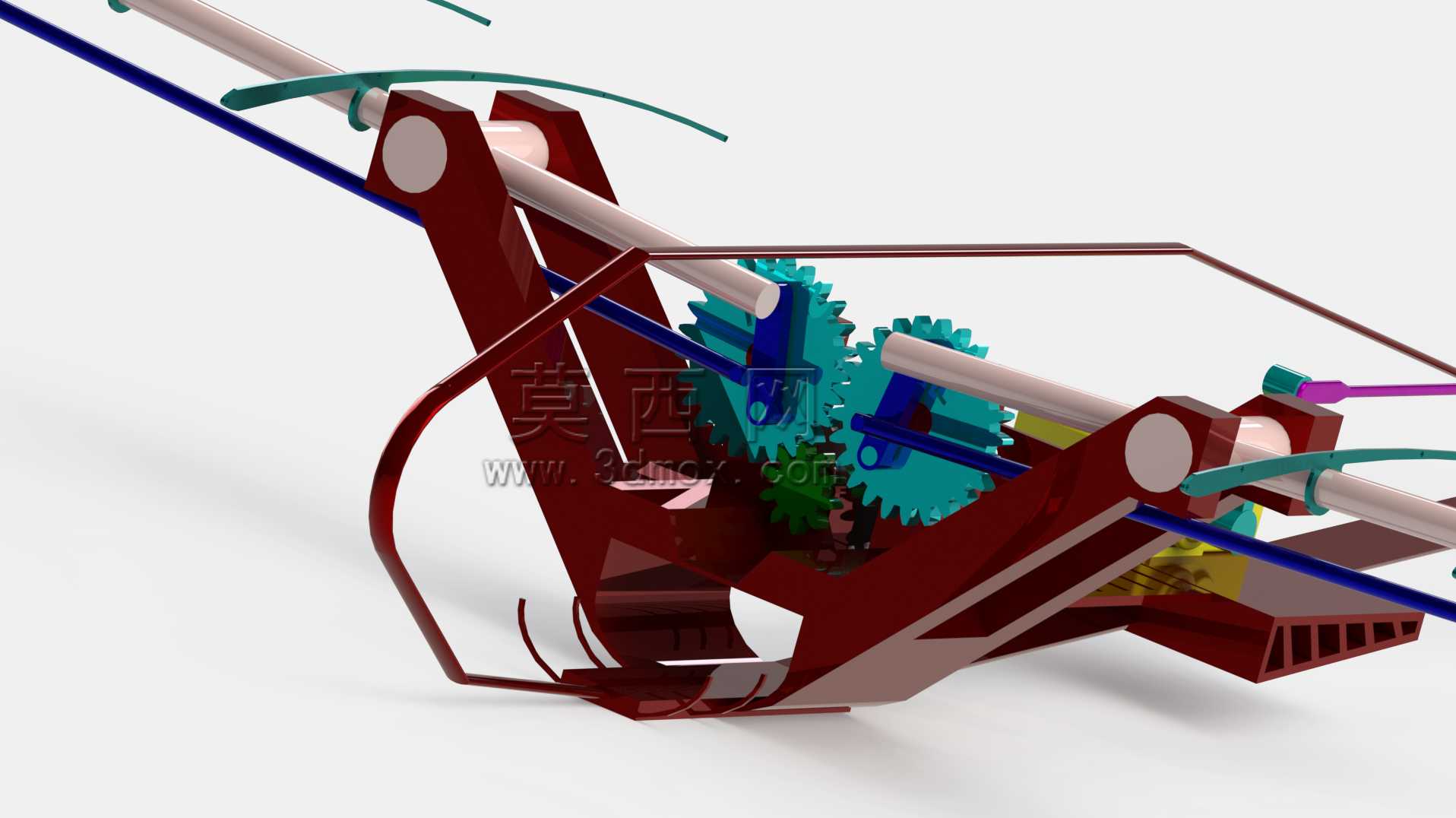

　　这款仿生扑翼飞行机构的设计，核心是复刻自然界鸟类扑翼飞行的运动逻辑，区别于固定翼、多旋翼飞行器的气动原理，扑翼结构可同时完成升力与推力的生成，在微小型低空侦察、复杂环境探测、仿生学教学演示场景中具备独特应用优势。从结构组成来看，整套机构包含动力传动模块、翼面支撑骨架、尾翼调控组件、机身承载框架四个核心部分，动力输出端通过曲柄摇杆机构将旋转运动转化为翼面的周期性上下扑动，传动链路中设置的连杆铰接点均做了间隙补偿设计，可降低高速扑动过程中的运动卡滞与结构冲击。翼面支撑骨架采用分段式弹性杆结构，靠近机身的主翼段刚性较强，用于承接传动机构的动力输出，外翼段采用弹性渐变的杆件设计，扑动过程中可自然形成翼面的扭转角，

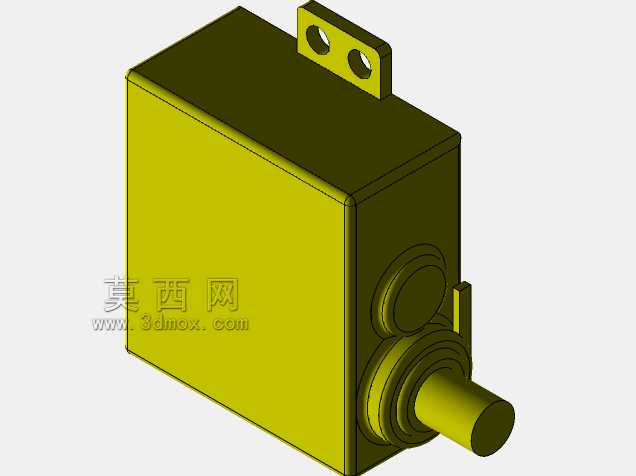

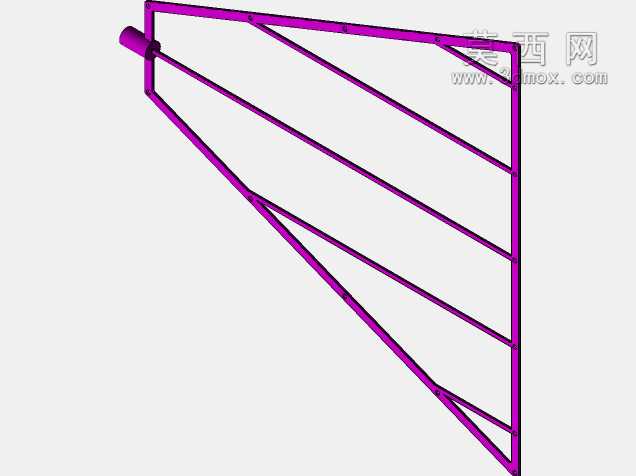

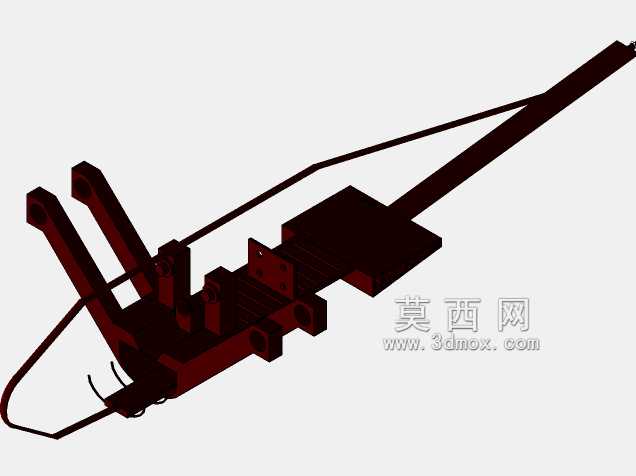

　　匹配鸟类飞行时的翼面气动变形特性，无需额外设置复杂的翼面扭转调控机构即可获得更优的气动效率。尾翼部分采用多根细杆支撑的柔性翼面，通过连杆与机身的调控舵机连接，可实现俯仰、偏航方向的姿态调整，配合主翼的扑动频率差即可完成飞行过程中的转向、升降、悬停等动作，整套尾翼组件的安装位置位于机身重心后方，可在飞行过程中形成自然的静稳定力矩，降低姿态调控的控制难度。机身承载框架采用轻量化的桁架式结构，动力模块、控制模块、能源模块均集中布置在机身重心位置，可避免飞行过程中出现重心偏移导致的姿态失稳，框架上的各个安装点位均预留了标准化的安装孔位，可根据实际载荷需求调整动力组件的规格、翼面的展长尺寸，适配不同起飞重量的应用需求。从安装边界来看，

　　整套机构的翼展尺寸可根据应用场景灵活调整，用于室内教学演示的版本翼展可控制在300mm以内，采用微型动力组件即可完成平稳扑动；用于户外探测场景的版本翼展可拓展至800mm以上，搭配轻量化的传感模块可完成低空低速的探测作业。设计过程中针对扑动机构的运动死点问题做了专项优化，曲柄的初始安装相位错开了连杆与摇杆的共线位置，同时在传动链路中设置了惯性飞轮，可储存部分旋转动能，让翼面的扑动过程更平顺，降低动力输出的波动。翼面杆件与机身的铰接位置采用了自润滑的铰接结构，无需频繁加注润滑脂即可长时间维持运动精度，铰接点的限位结构可限制翼面的上下扑动幅度，避免扑动角度过大导致的翼面结构干涉、气动效率下降问题。在实际应用中，

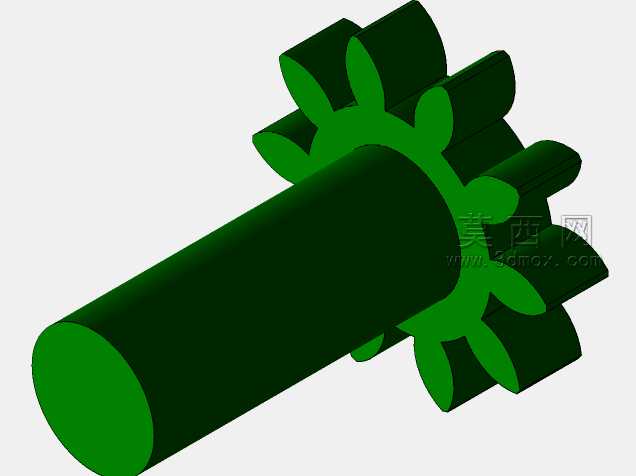

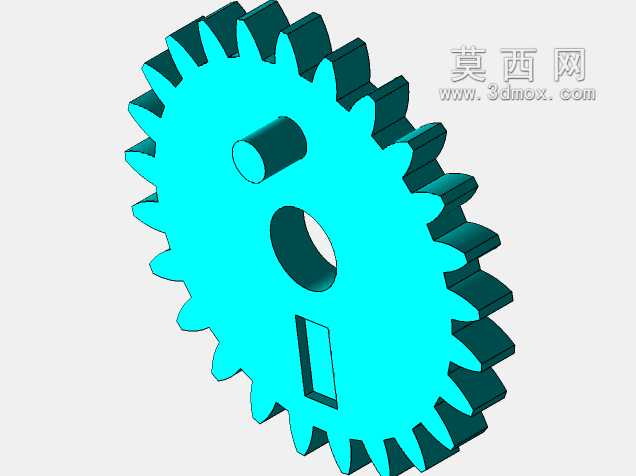

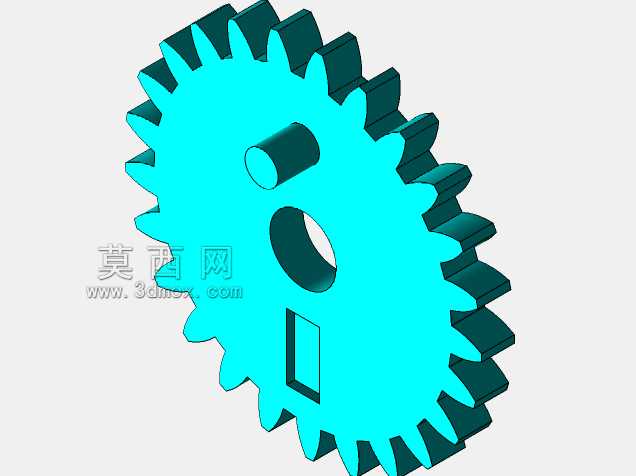

　　这类扑翼机构相比常规旋翼飞行器具备更低的飞行噪音、更优的仿生隐蔽性，在需要贴近自然环境的生态观测、低空安防巡查场景中，不会对观测目标造成惊扰，同时柔性的翼面结构在碰到障碍物时可通过弹性变形卸除冲击力，相比刚性旋翼的抗碰撞能力更强，适合在狭窄、有障碍物的复杂环境中作业。整套结构的零部件均采用轻量化的加工工艺制作，骨架杆件可采用碳纤维杆或者高强度工程塑料制作，兼顾结构强度与整机重量，传动齿轮组采用小模数的塑料齿轮，可降低传动过程中的噪音与重量，各个零部件的连接位置尽量采用卡扣或者快拆螺丝固定，方便后续的维护与零部件更换。针对不同的飞行需求，还可通过调整曲柄的偏心距来改变翼面的扑动幅度，调整传动齿轮的传动比来匹配不同动力组件的输出转速，让翼面扑动频率始终处于最优的气动效率区间，在相同的能源容量下获得更长的续航时间。尾翼的翼面尺寸也可根据整机的稳定性需求做适配调整，当整机载荷较大、飞行速度较快时，可适当增大尾翼面积提升姿态稳定性；当需要提升机动灵活性时，可适当缩小尾翼尺寸降低调控阻力。
