X型折叠四旋翼无人机承载机架

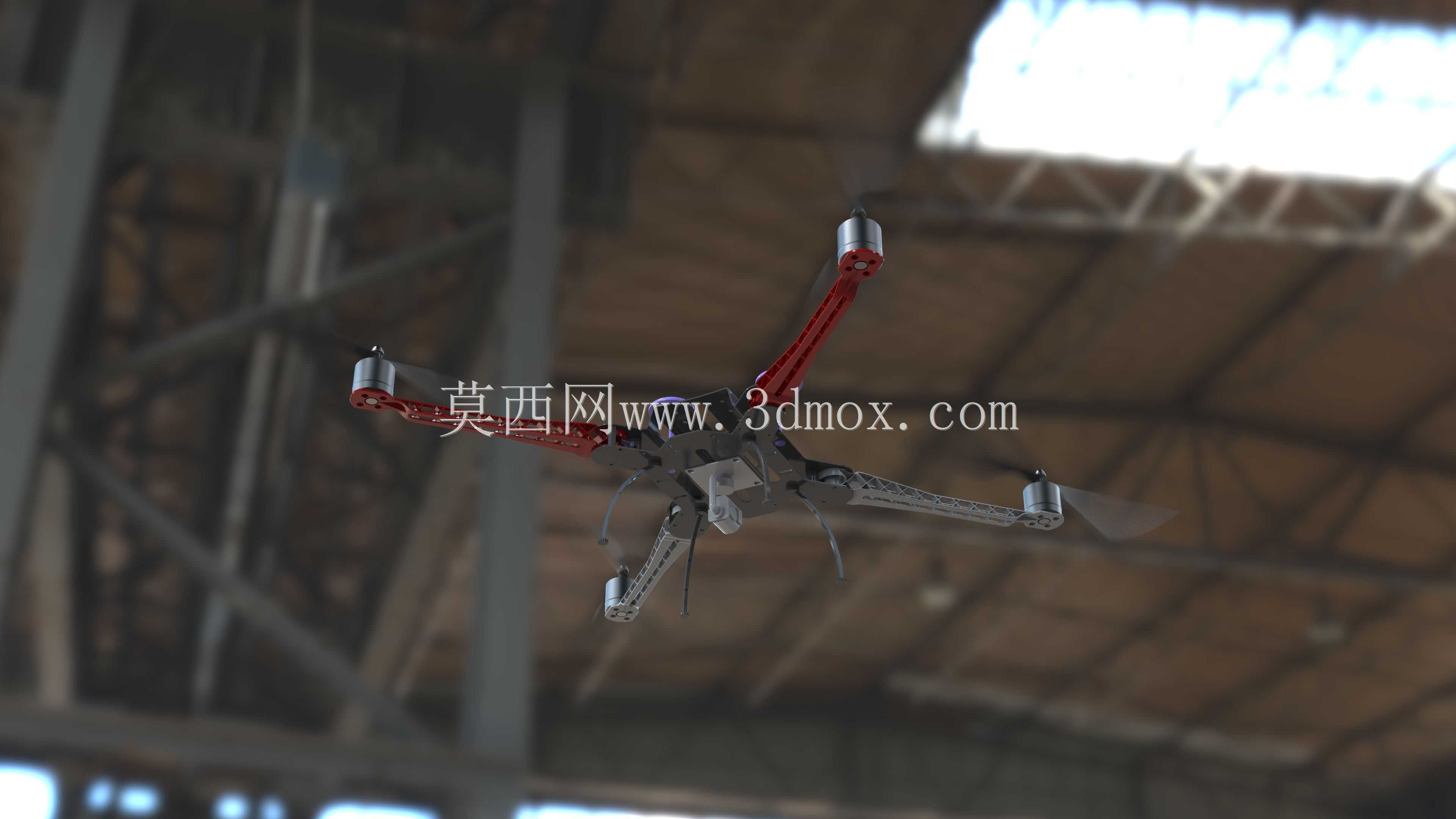

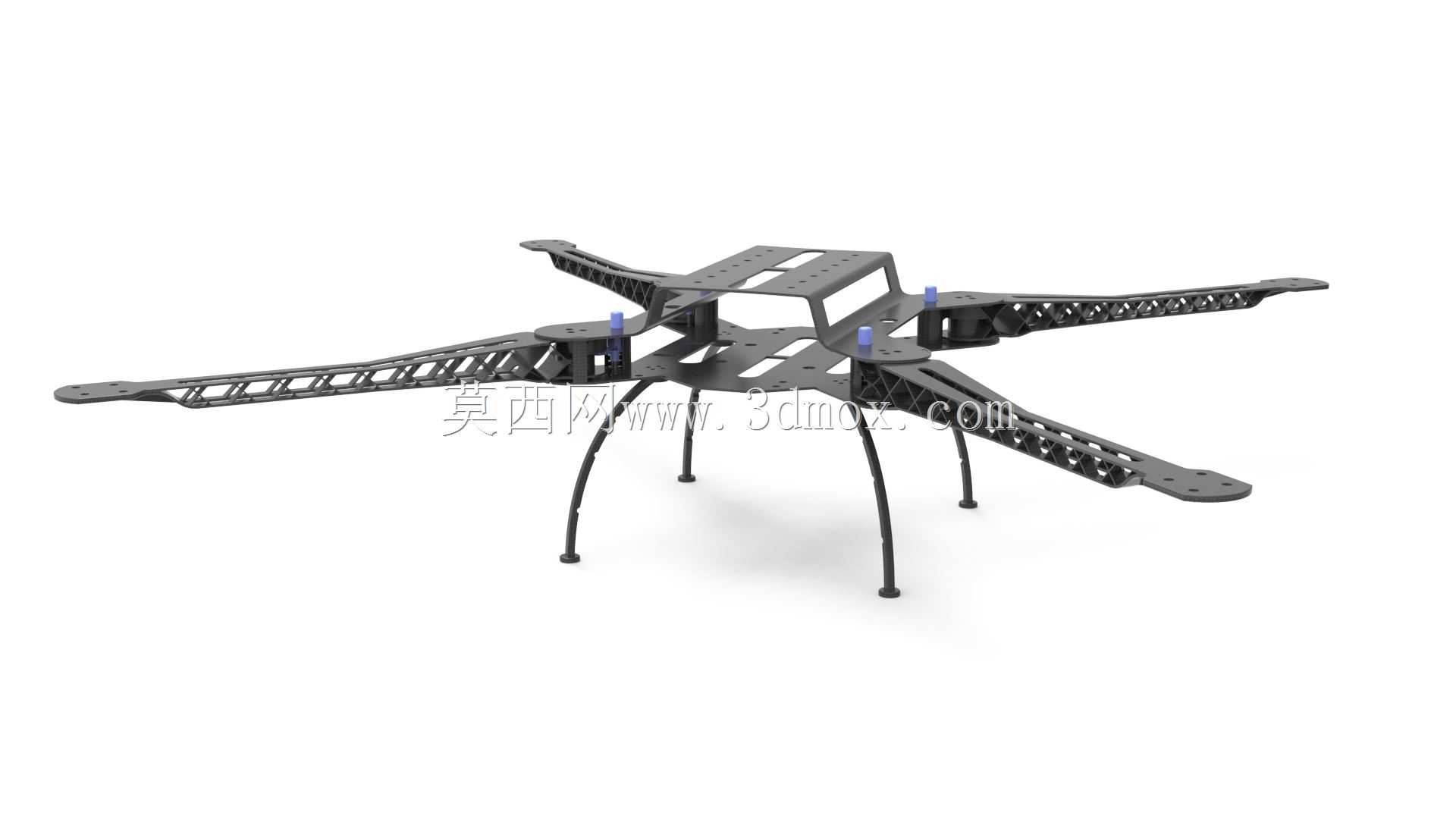

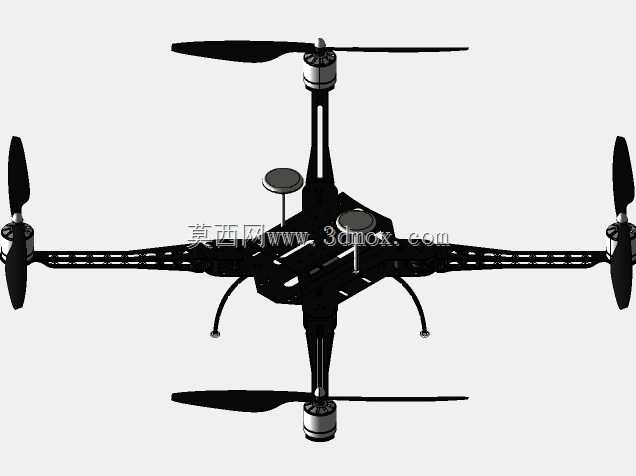

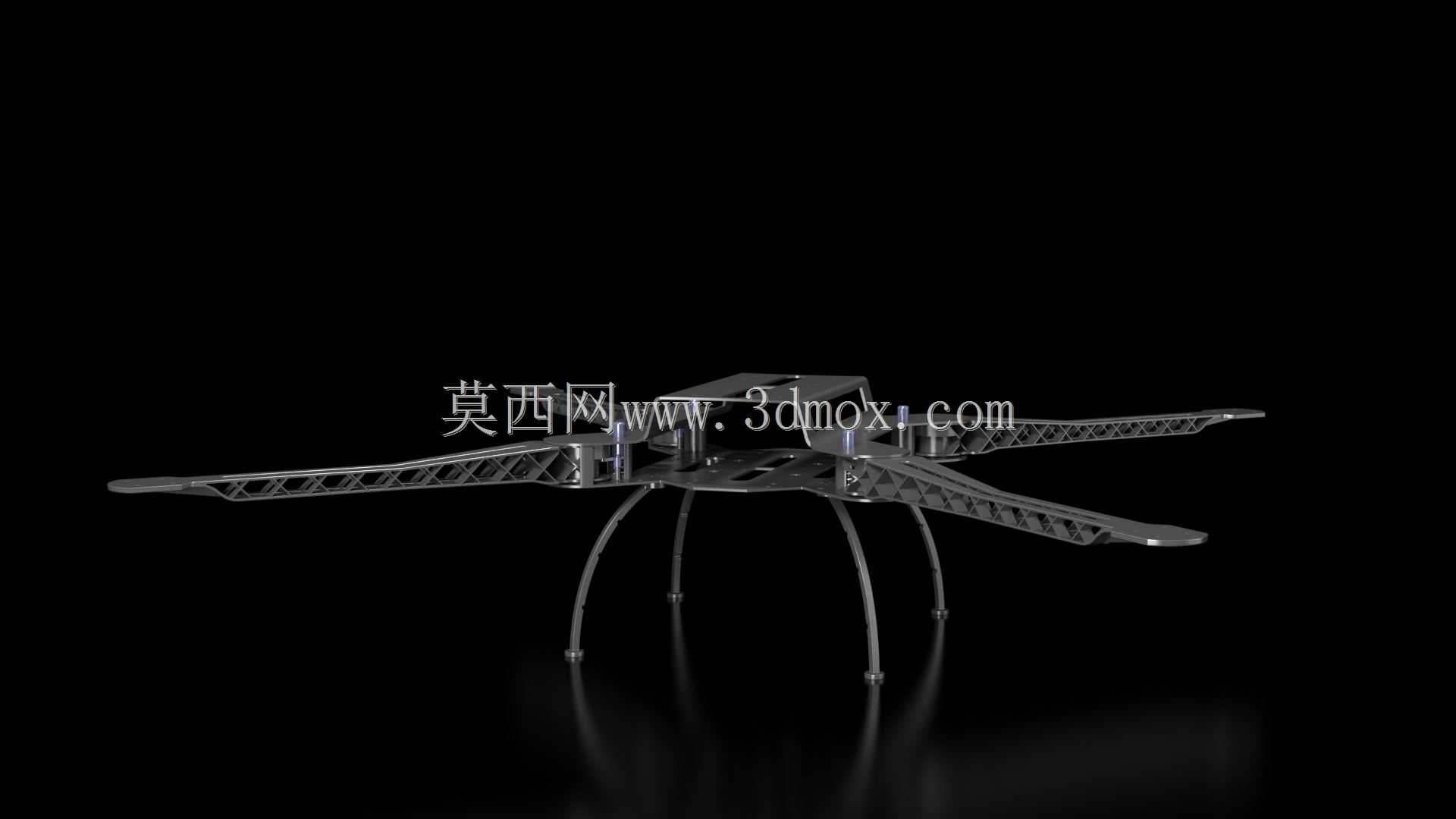

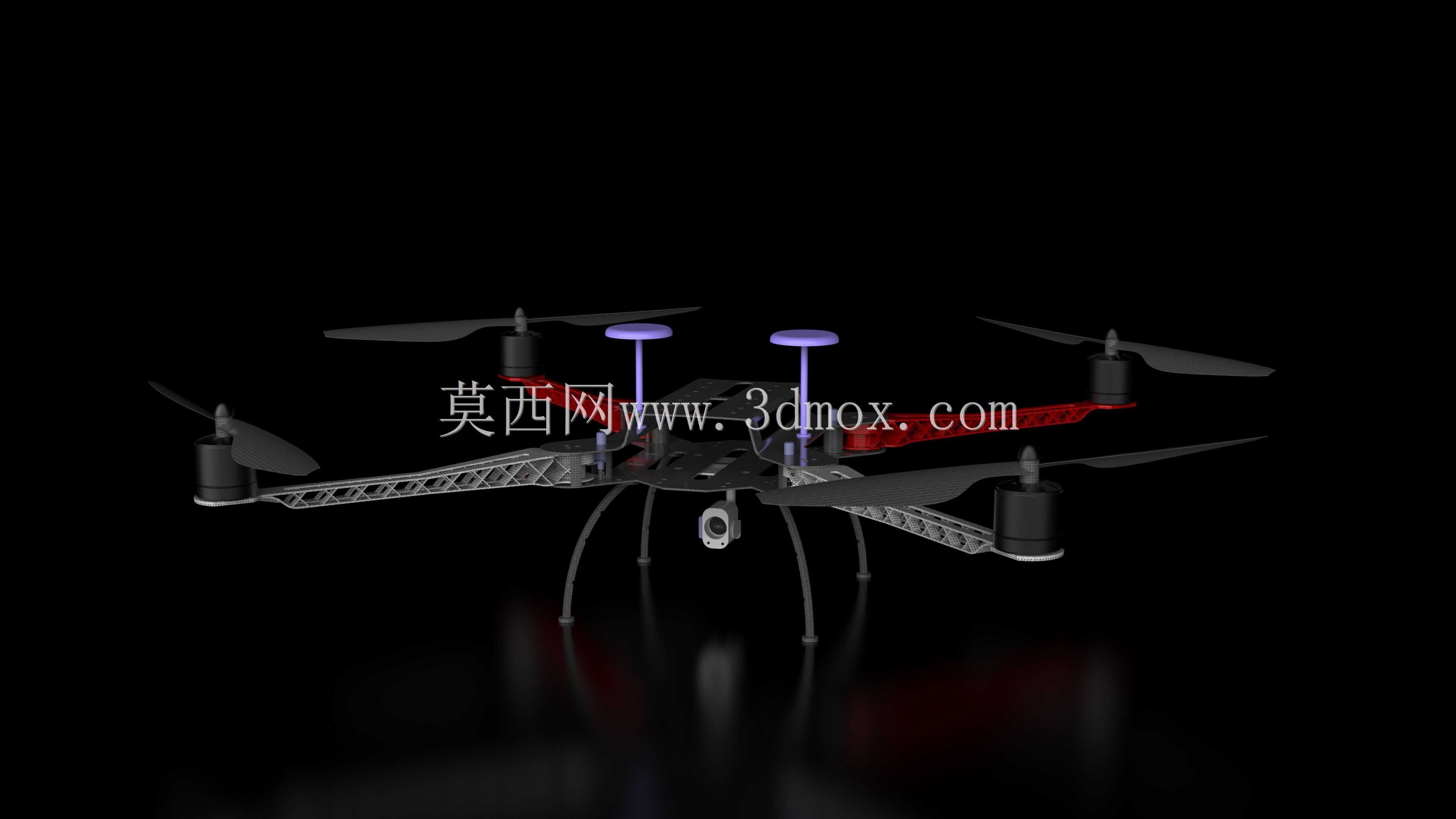

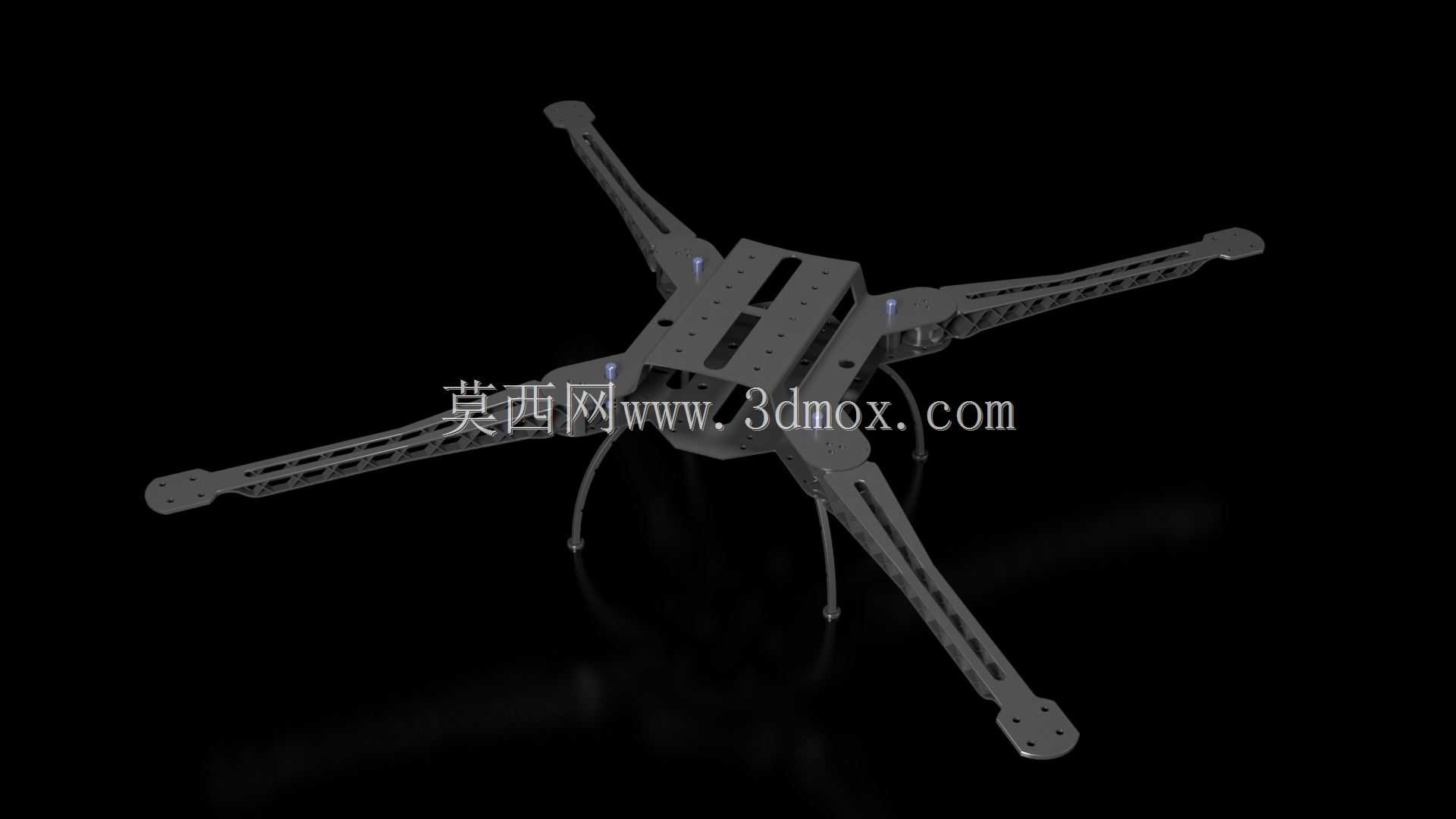

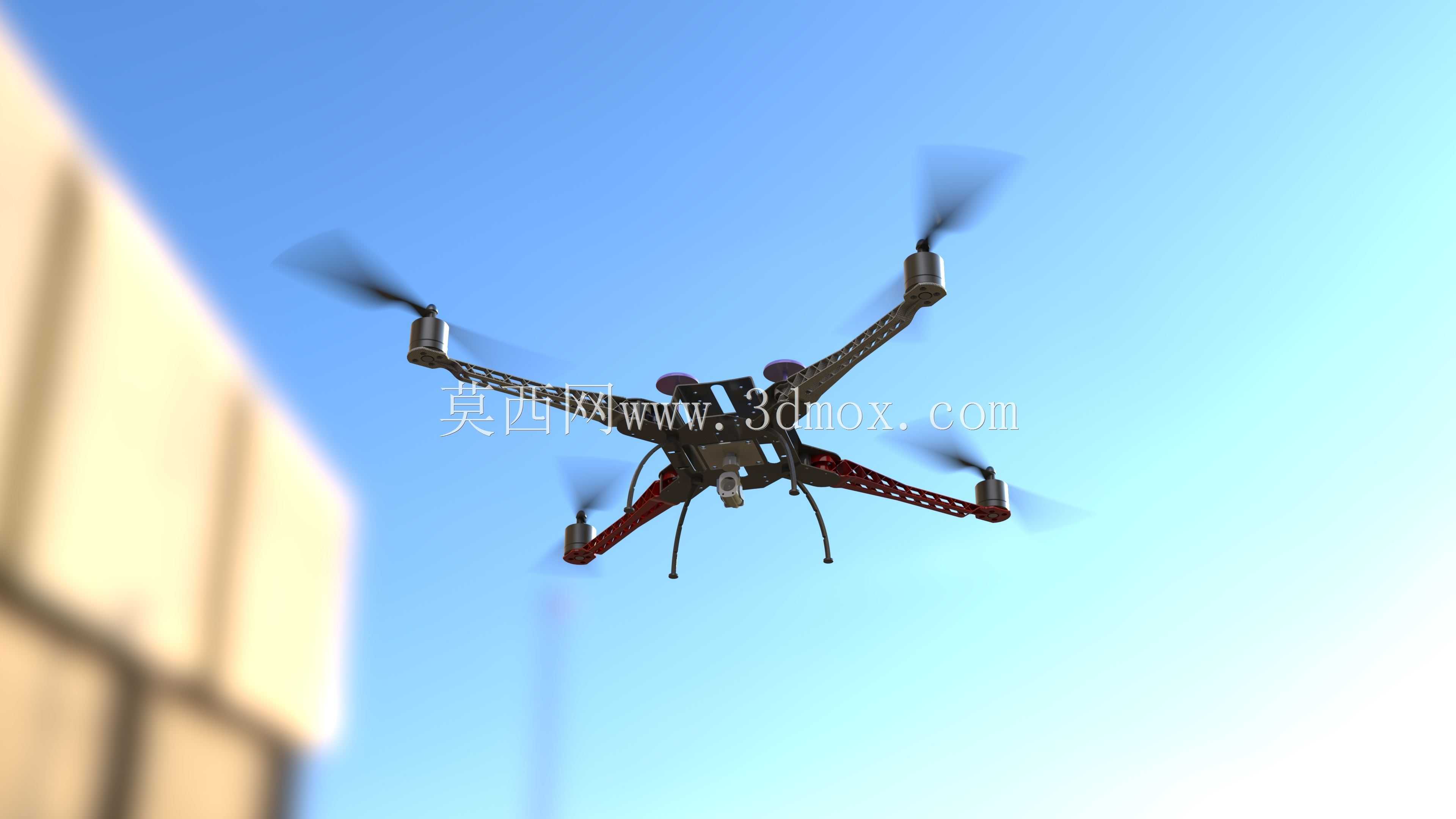

　　这套机架面向中小型多旋翼飞行平台的结构验证与改装场景，常见于低空航拍、巡检挂载、教学实验以及小型任务载荷搭载。整机采用X形四旋翼布局，四个机臂从中心机身向对角方向伸展，旋翼布置在臂端，使升力分布对称，姿态控制时横滚与俯仰通道的力矩耦合相对清晰，对飞控调参和动力匹配比较友好。

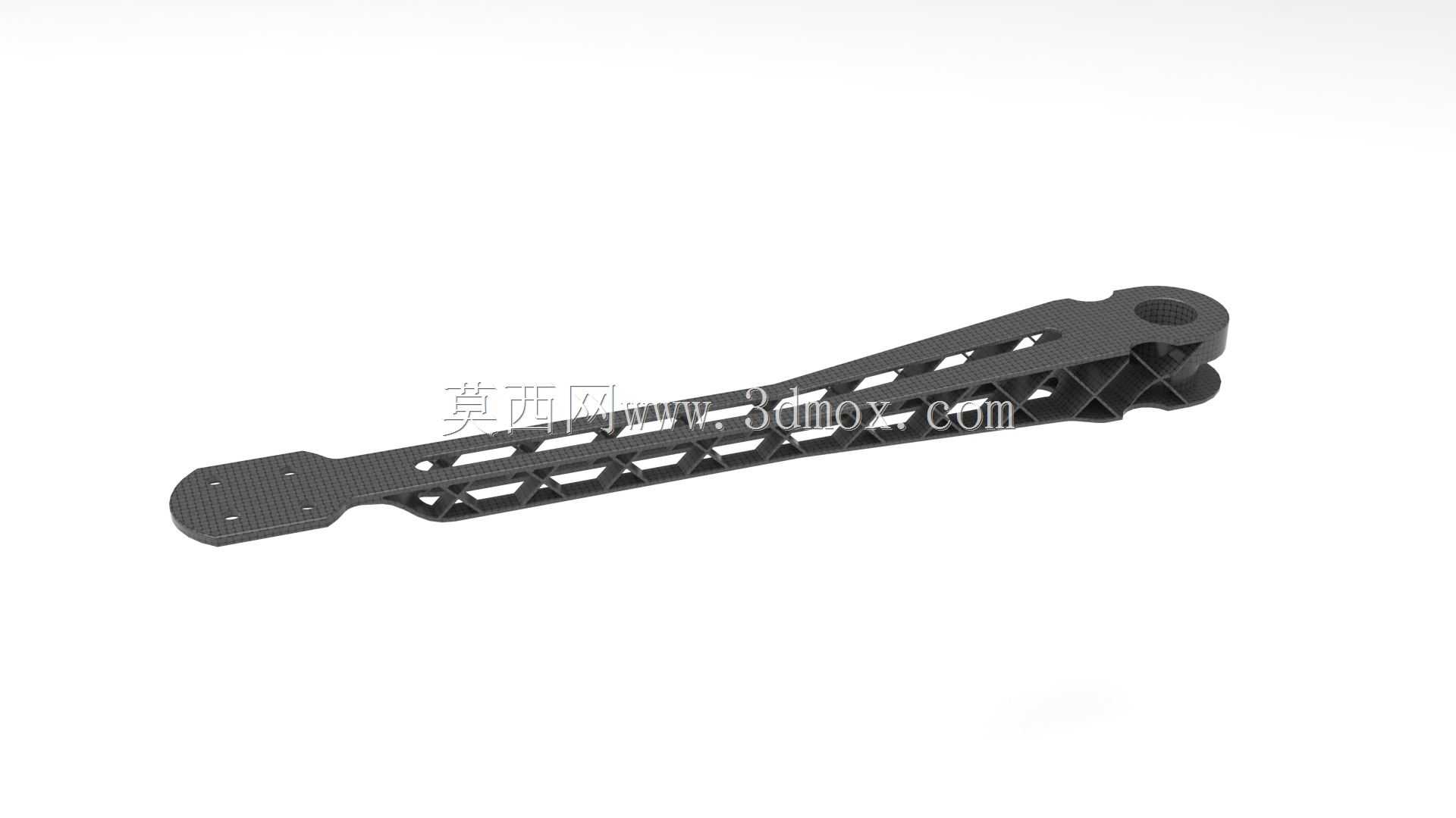

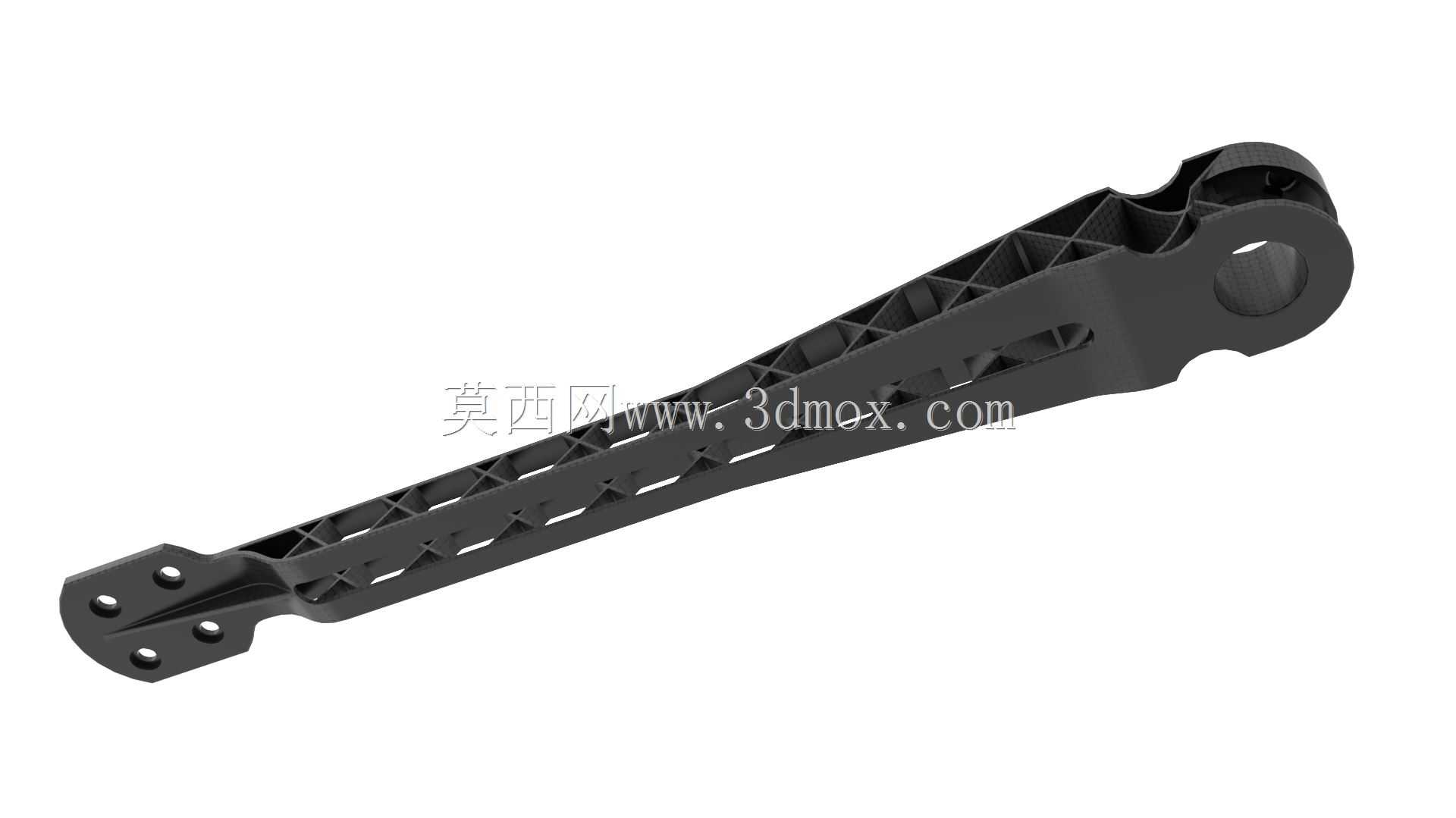

　　机架的核心诉求是紧凑、轻便与坚固之间取得平衡。中心区域用于布置飞控、电池、电调、接收机以及任务设备，臂端安装电机和螺旋桨，下方预留起落支撑，避免相机或传感器在起降时直接接触地面。机臂采用桁架式镂空思路，在保证抗弯、抗扭刚度的同时削减非必要材料；这种处理对无人机尤其重要，因为机架质量直接影响续航时间、悬停效率和有效载荷能力。

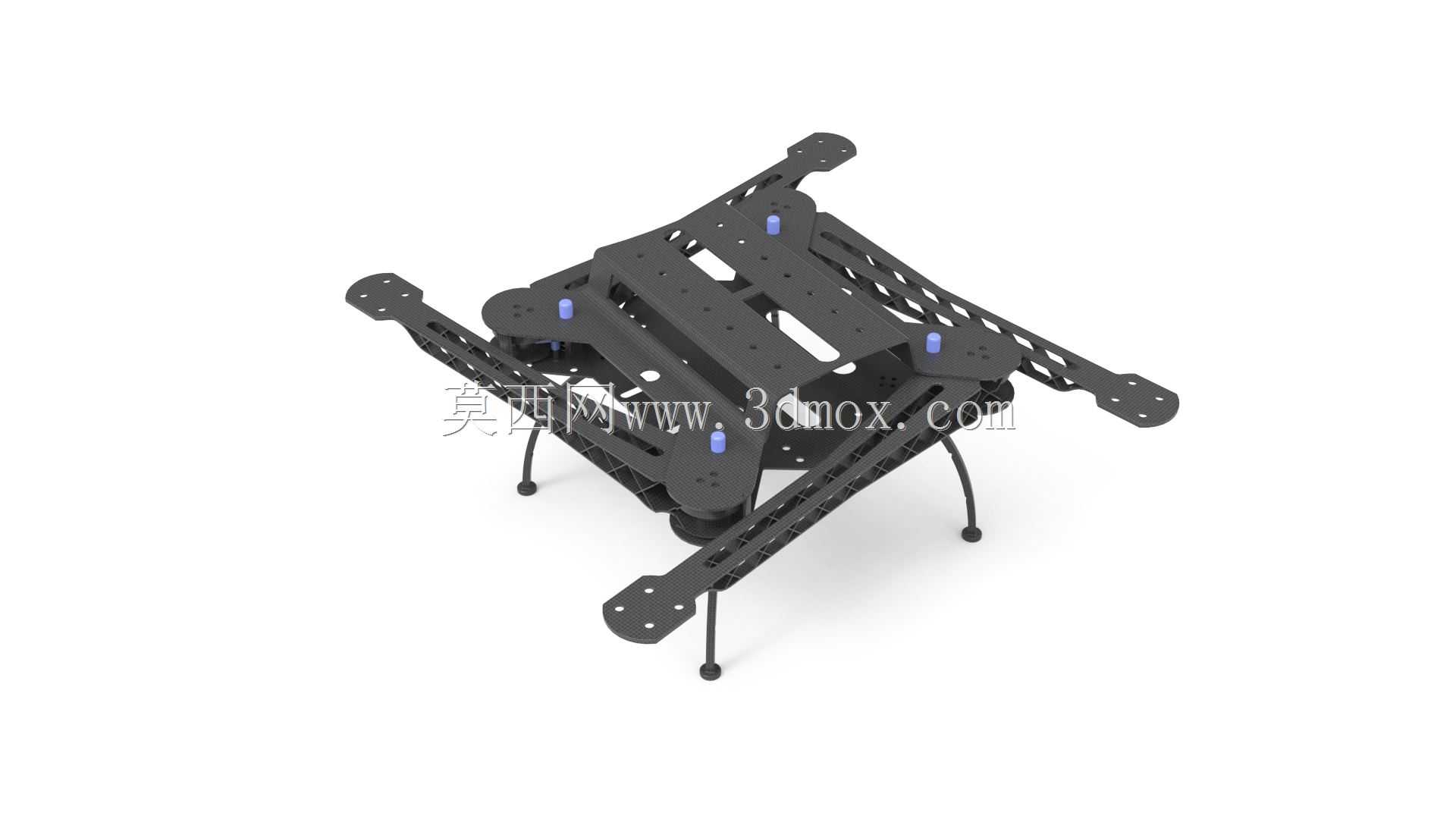

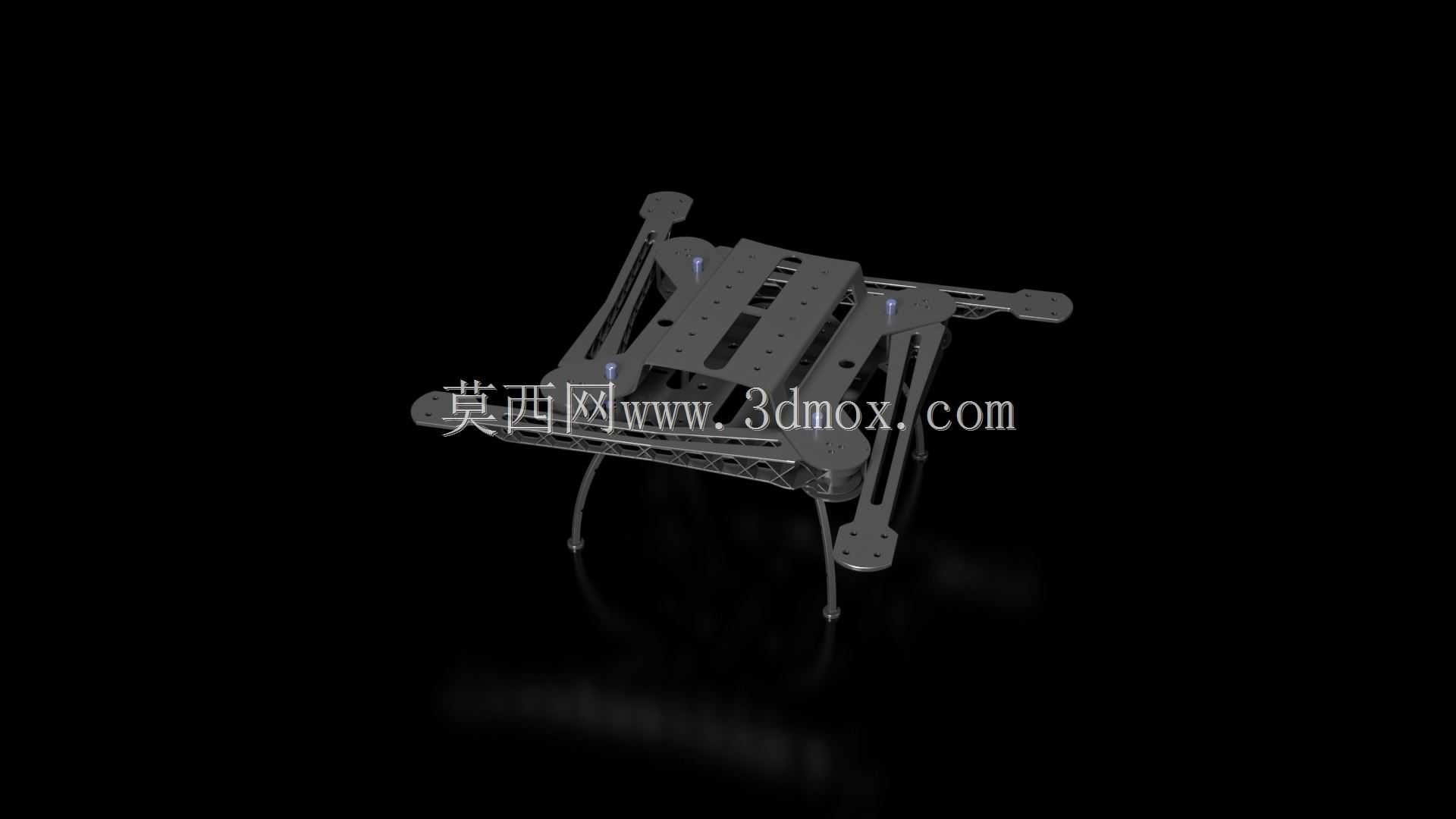

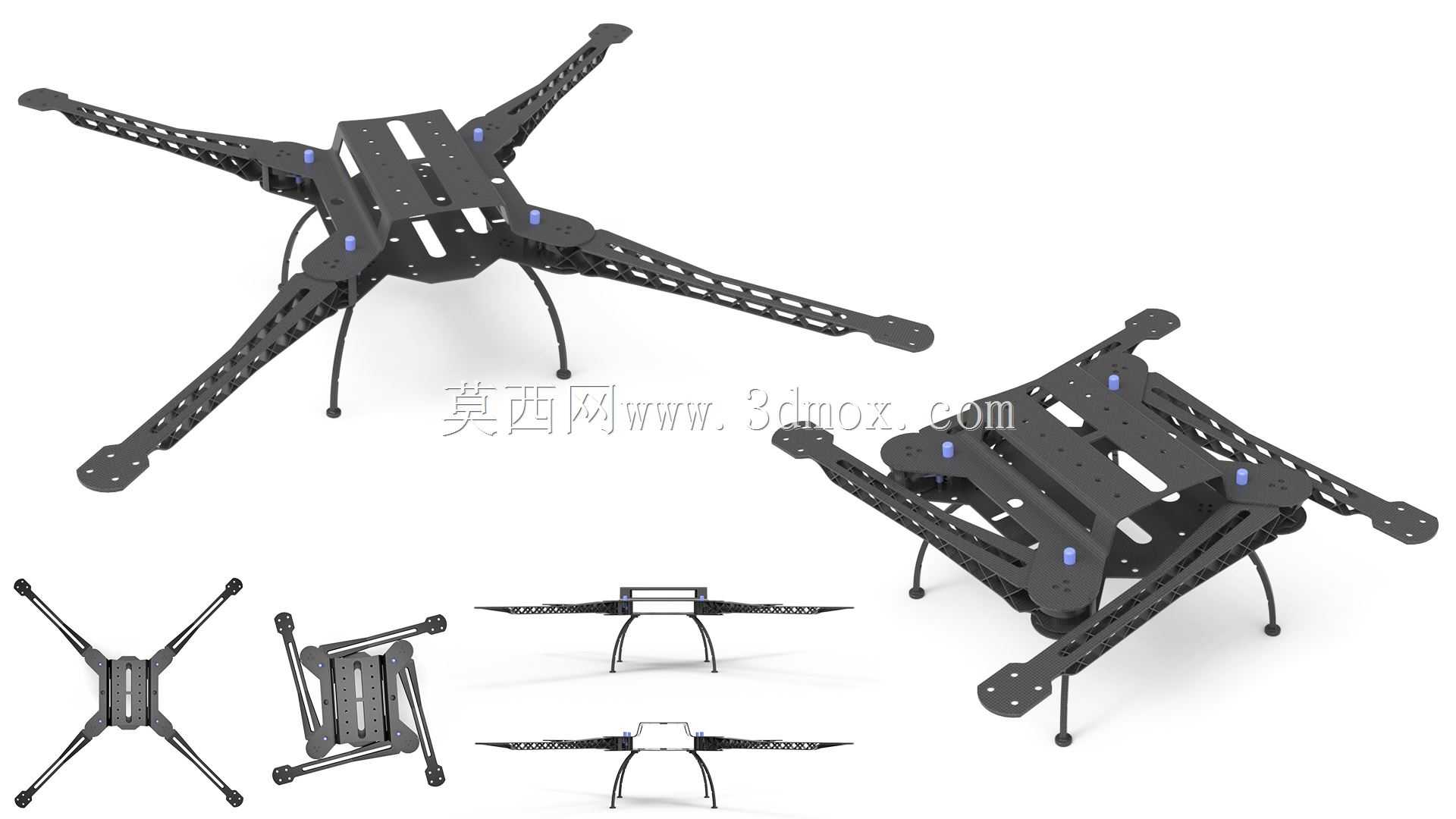

　　折叠机构是该设计的关键。展开状态下，机架对角尺寸约为400mm×400mm，能够为螺旋桨提供足够的旋转间距，减少相邻桨叶之间的气流干扰；收拢后尺寸可压缩至约250mm×250mm，便于放入背包或设备箱运输。折叠关节需要同时满足两个看似矛盾的要求：展开后能够锁定并保持机臂角度稳定，承受起飞、降落和机动飞行时的交变载荷；折叠时又能快速操作，不依赖复杂工具。结构设计中应重点关注关节处的间隙控制、锁紧面贴合以及重复定位精度，否则长期使用后容易出现臂端振动增大、电机轴线偏斜等问题。

　　载荷方面，该机架围绕约2kg级有效搭载能力进行结构构思，除自身动力和电子设备外，可考虑小型云台相机、测绘模块或检测传感器。中心板上的安装孔位、设备堆叠空间和走线通道需要在建模阶段提前规划，电池重心应尽量靠近整机几何中心，并位于升力平面附近，以降低姿态变化时的惯性影响。起落架高度则要兼顾相机视野、着陆缓冲和整机重量，过高会增加迎风阻力，过低则会限制下方设备布置。

　　从三维建模角度看，该类机架不仅要呈现外观，还要表达机臂折叠关系、电机安装座、中心板叠层、紧固件位置和起落支撑连接方式。工程校核时可围绕机臂末端挠度、关节锁紧力、整机重心包线和螺旋桨安全间距展开，以便后续进行零件细化、材料选择和样机加工。
