常闭型直动式电磁水阀结构设计

　　这款电磁水阀的三维结构设计，核心围绕小通径流体通断控制场景展开，在民用净水设备、小型智能灌溉系统、即热式饮水设备、台式咖啡机这类需要精准控制水路通断的终端设备里，这类阀件是决定水路控制可靠性的核心执行部件。不同于大口径工业管路用的先导式电磁阀，这款直动式结构不需要依赖管路前后压差就能完成启闭动作，哪怕进水端静压为零，只要线圈得电产生足够电磁吸力，就能直接带动阀芯完成开阀动作，适配很多零压启动的供水场景，比如桶装水配套的出水控制、桌面级饮品设备的水路切换，不会出现低水压下无法开阀的问题。

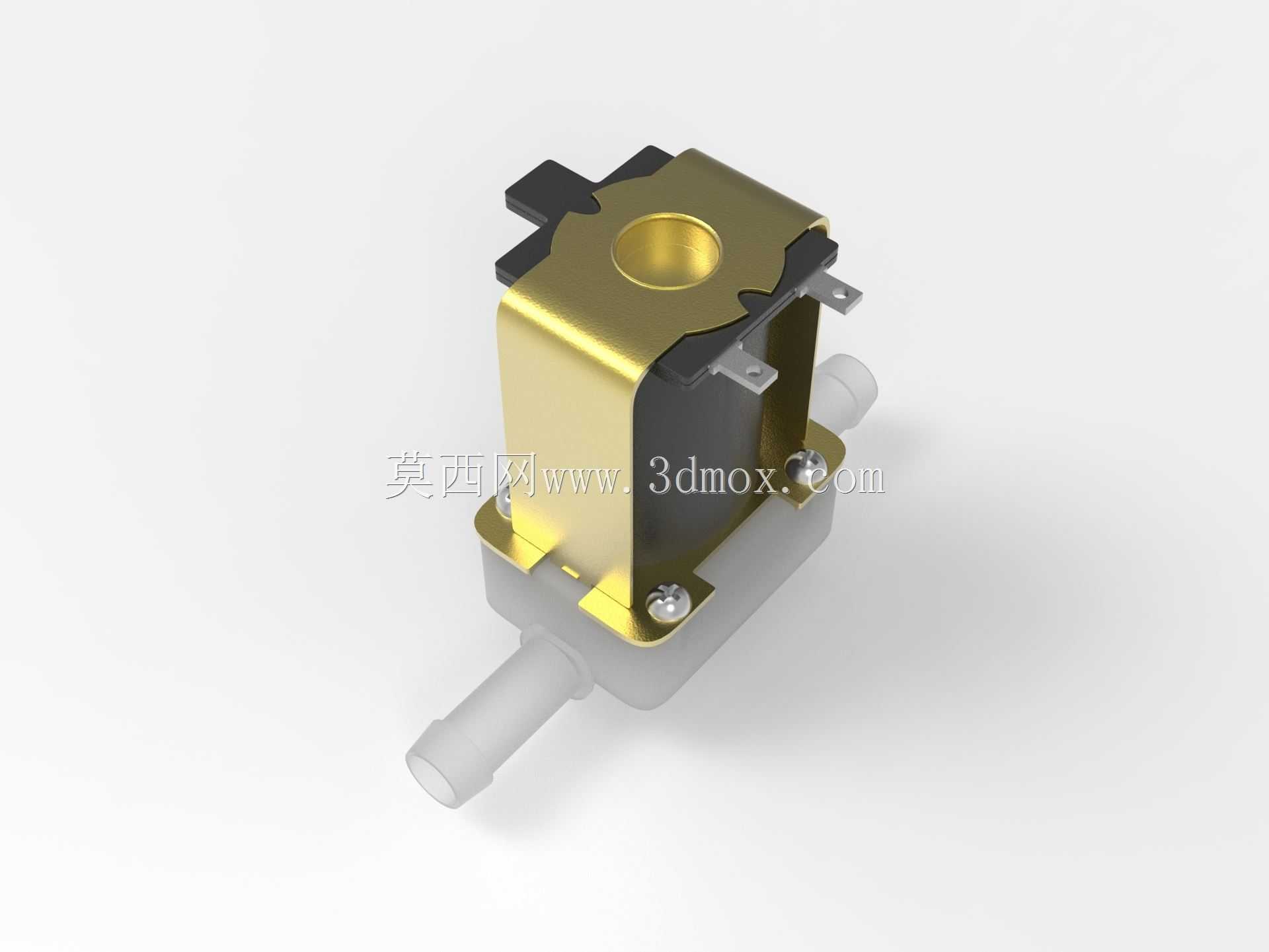

　　从结构分层来看，整个阀件分为电磁驱动段、阀芯密封段、管路连接段三个独立的功能模块，拆分建模的时候特意做了装配间隙的预留，方便后续出工程图的时候直接标注配合公差。上部的电磁驱动部分，采用的是框架式螺线管结构，导磁外壳做了折边包覆设计，既可以把线圈产生的磁场约束在框架内部减少磁漏，提升电磁转换效率，又能作为上部结构的受力支撑，外壳上预留的两个金属安装插片，是用来给线圈供电的接电端，插片的伸出长度和间距都做了标准化设计，适配行业通用的6.3mm规格快插端子，装配的时候不需要焊接，直接把端子压接到位就能实现可靠电气连接，适合批量生产线的快速装配作业。导磁框架中间的黄铜色部件是隔磁管的上端盖，采用黄铜材质是因为黄铜不会被磁化，不会干扰阀芯的动作行程，同时黄铜的耐水腐蚀性能优于普通碳钢，长期在潮湿环境下使用也不会出现锈渍卡滞阀芯的问题。

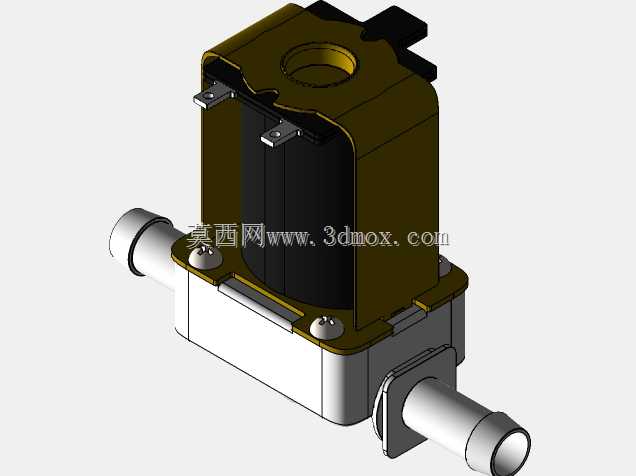

　　中间的密封腔体部分，是整个阀的密封核心，动铁芯在隔磁管内部做上下往复运动，铁芯端部镶嵌的密封胶垫采用食品级硅橡胶材质，适配饮用水接触的卫生要求，胶垫的密封面做了圆弧过渡设计，和阀座的出水孔接触的时候是线密封转面密封，不会因为长期受压出现密封面压痕导致的内漏问题。隔磁管和下部塑料阀体的连接采用螺钉压合密封，四个角的固定螺钉均匀分布，压合的时候受力均匀，不会出现单侧压力过大导致的密封圈变形渗漏问题，建模的时候特意给密封槽预留了0.3mm的压缩量，符合O型圈静密封的设计规范，既能保证密封可靠性，又不会因为压缩量过大导致密封圈过早老化失效。

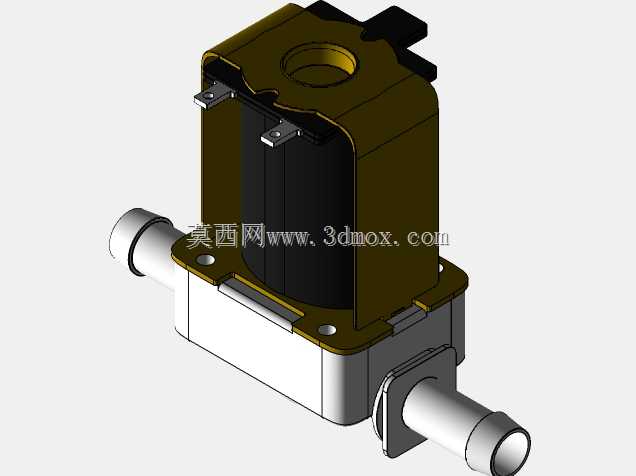

　　下部的管路连接部分采用的是直插式宝塔接头结构，两个接头的外径尺寸适配常用的8mm内径食品级硅胶管、PE水管，接头表面做了两级倒刺结构，管路插上去之后，在正常0-0.8MPa的工作水压下不会出现脱管问题，如果是长期承压使用的场景，还可以在接头外部加装喉箍进一步提升连接可靠性。阀体整体采用食品级PP材质注塑成型，建模的时候把壁厚均匀控制在2.5mm，既满足注塑成型的工艺要求，不会出现缩痕、缺胶的问题，又能承受最大1MPa的静压测试，不会出现阀体开裂的问题。整个阀件的安装边界非常紧凑，不含接头的主体截面尺寸为32mm*28mm，总高度（含接头）为58mm，安装的时候不需要预留太大的空间，哪怕是内部结构非常紧凑的小型桌面设备，也能找到合适的安装位置，阀体本身没有设计专门的安装固定孔，实际使用的时候可以通过管路本身的卡接固定，或者用配套的塑料卡扣把阀体卡在设备的钣金支架上，装配方式非常灵活。

　　设计过程中特意做了运动干涉检查，模拟动铁芯全行程动作的时候，铁芯和隔磁管内壁的单边间隙控制在0.1mm，既不会因为间隙过大导致铁芯动作歪斜卡滞，又不会因为间隙过小导致加工精度要求过高、装配难度变大。线圈部分的骨架采用耐高温PBT材质，能承受长期120℃的工作温度，哪怕线圈长时间通电升温，也不会出现骨架变形导致的线圈短路问题。这款阀的默认状态是常闭型，也就是线圈不通电的时候，动铁芯在复位弹簧的压力下压住阀座出水孔，水路处于截断状态，线圈得电之后，电磁吸力克服弹簧压力把铁芯吸起，水路导通，这种失电自动关闭的设计符合设备的安全要求，哪怕设备突然断电，也不会出现水路一直流水的溢水问题。另外在建模的时候，把所有的密封件、标准件都做了独立的零件建模，后续如果要改型成不同通径、不同接头规格的衍生型号，只需要替换对应的阀芯、阀体接头部分的零件，上部的电磁驱动部分可以完全通用，能大幅缩短衍生产品的开发周期，减少零件开模的成本投入。
