带涡轮轴组装结构的喷气式航空动力装置

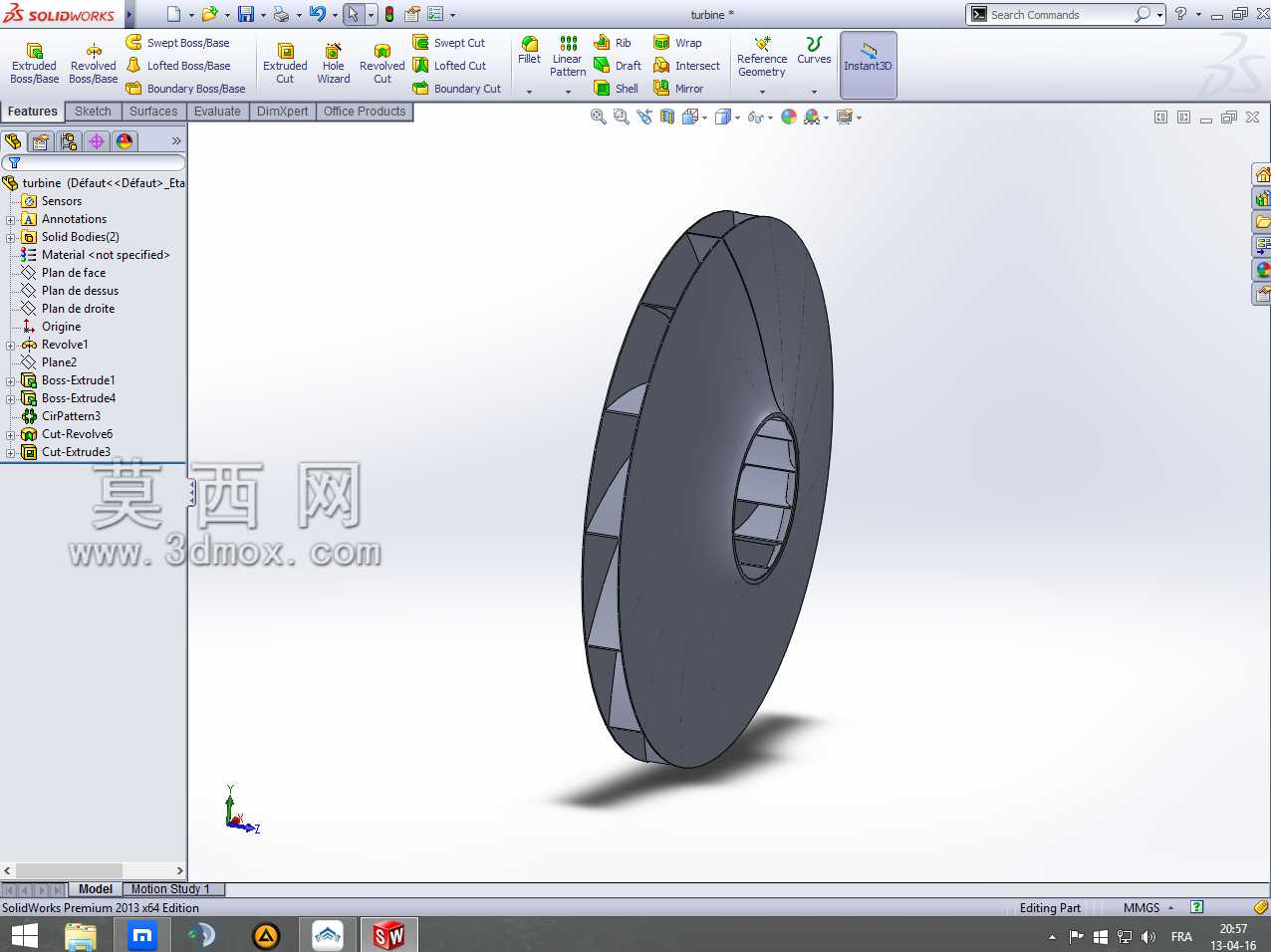

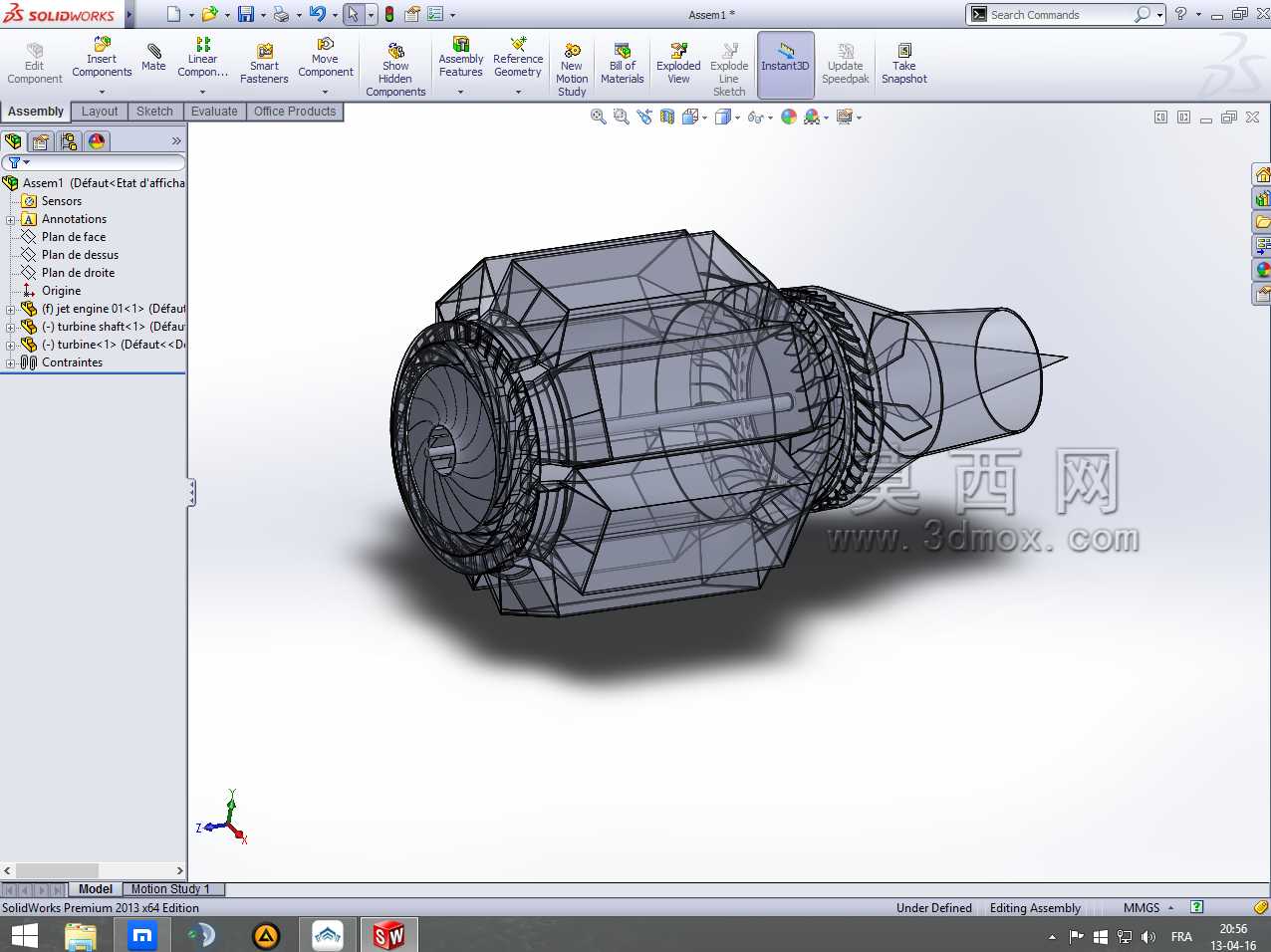

　　在航空动力装备的结构设计工作中，涡轮喷气类动力装置的装配层级设计一直是结构工程师需要重点打磨的环节，不少早期的建模方案容易走入将整机整合为单一零件的误区，导致后续的结构校核、零件迭代、装配干涉检查都无法顺利开展。这套结构方案在设计阶段就明确了装配层级的划分逻辑，将涡轮机作为独立模块嵌入原有动力段结构，同时在旧有工件、涡轮轴、涡轮机本体之间预留了标准化的装配对接界面，所有结构件最终以独立零件身份进入总装配体，而非合并为单一实体，这一设计逻辑完全匹配实际生产中的零件加工、部装、总装流程，能直接对接后续的工程图导出、BOM清单生成工作。

　　从实际应用场景来看，这类带独立涡轮轴装配结构的喷气动力装置，主要适配小型喷气式飞行器的动力需求，也可作为航空教学、动力原理验证的实体结构参考，在做结构匹配时，需要重点关注各段壳体的同轴度公差，尤其是压气机段、涡轮段、尾喷段的对接止口，设计时将止口的配合公差设定为H7/h6的间隙配合，既可以保证装配时的顺利对位，也能避免工作状态下热胀冷缩带来的卡滞问题。压气机段采用多级轴流叶轮布局，每一级叶轮的叶片安装角都经过气流流道的匹配校核，叶片根部与轮盘的连接采用燕尾型榫头结构，这种结构在实际装配中不需要额外的紧固件，靠榫头与榫槽的配合锁紧就能承受高速旋转下的离心载荷，同时也方便后续的叶片更换维护。

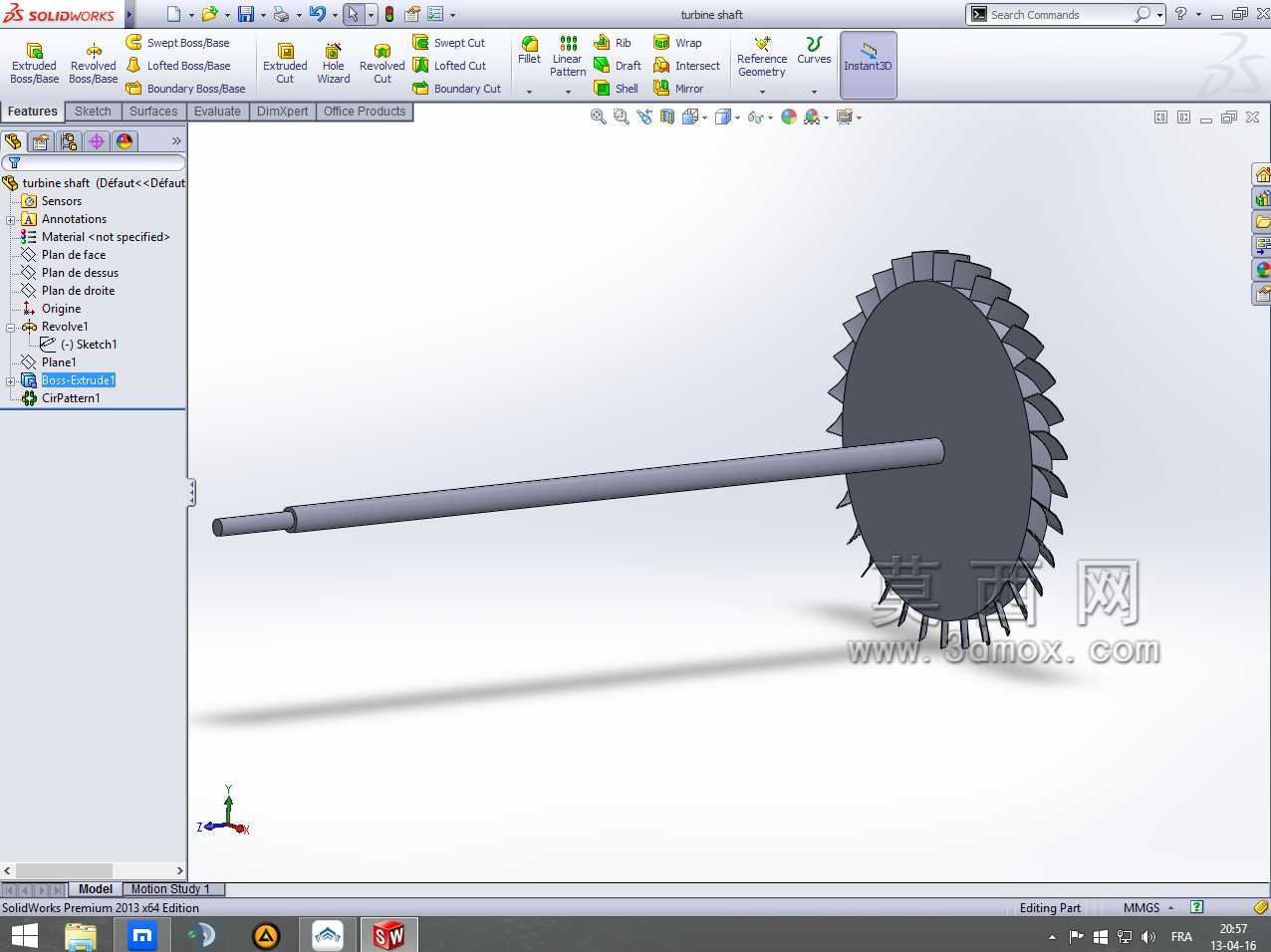

　　涡轮轴作为连接压气机叶轮与涡轮叶轮的核心传力部件，设计时在轴段上预留了轴承安装位，两个支撑轴承分别布置在压气机段后侧与涡轮段前侧，形成简支梁的支撑结构，能有效降低轴系高速旋转时的绕度，避免叶轮与壳体内壁发生刮碰。轴的两端与叶轮的连接采用渐开线花键结构，花键的定心方式采用大径定心，保证动力传递过程中的同轴度，同时在轴端设计了锁紧螺母的安装螺纹，用于轴向固定叶轮位置，防止工作状态下的轴向窜动。

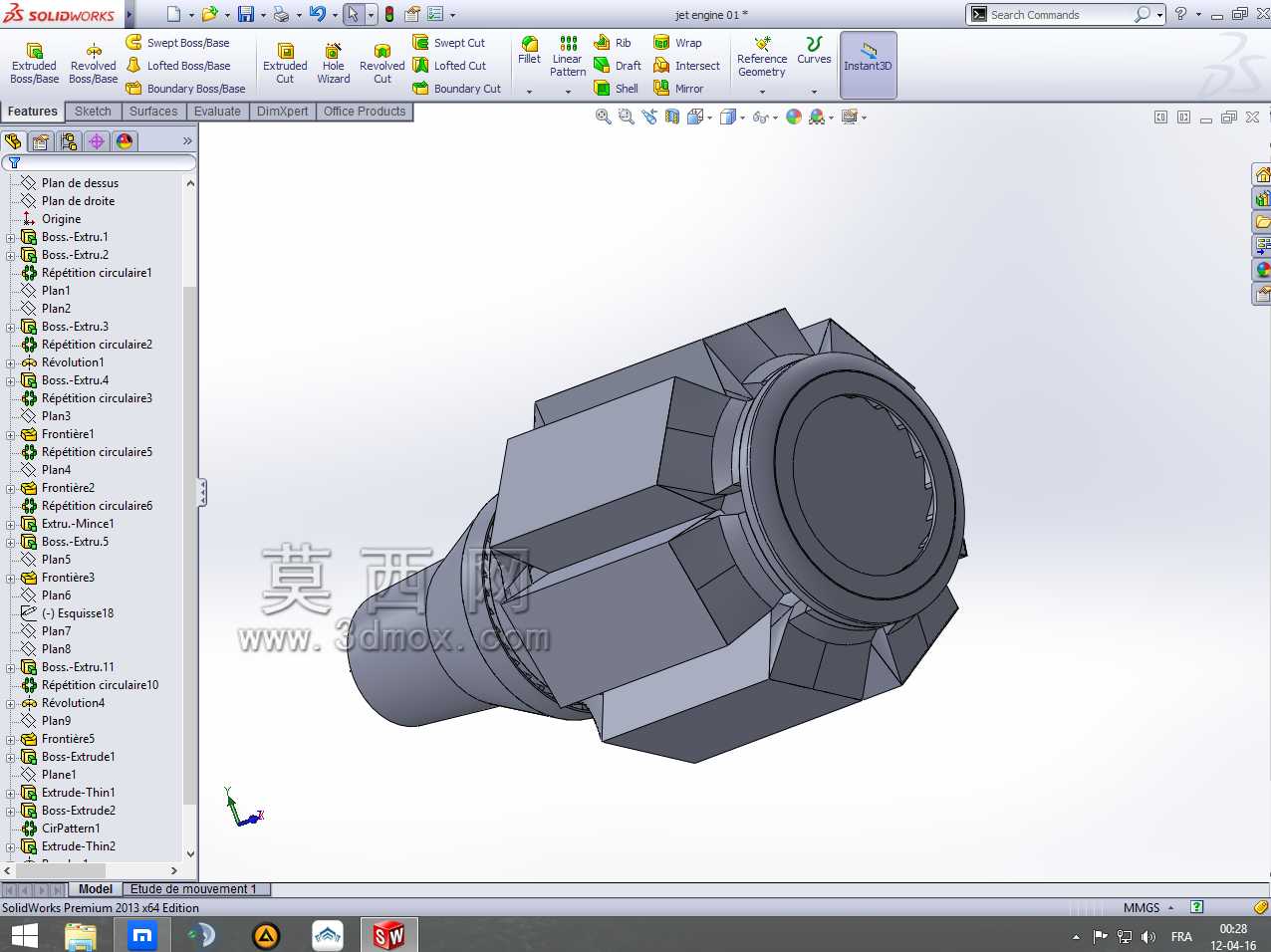

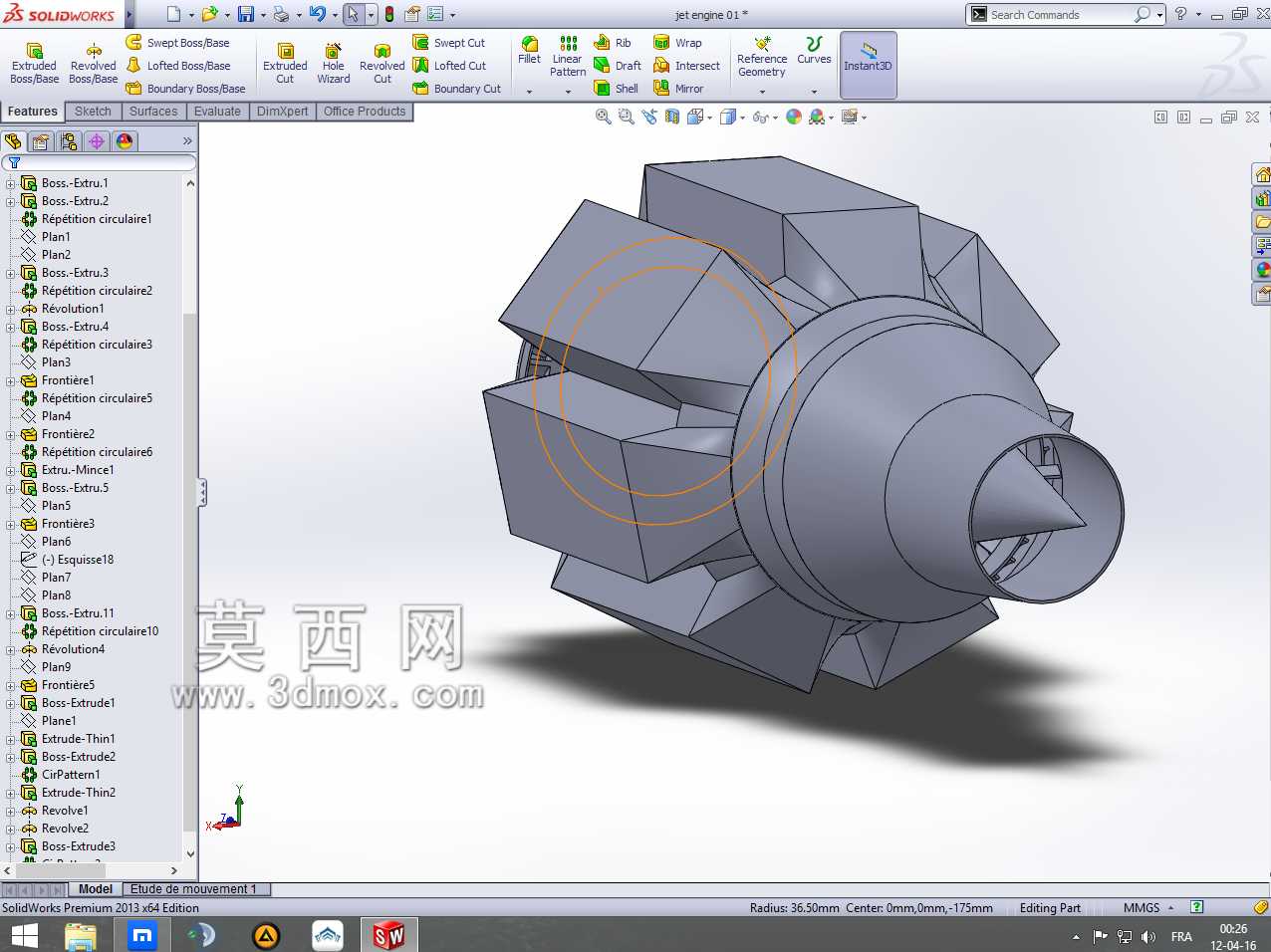

　　在外形与安装边界的设计上，整套动力装置的进气端采用收敛型进气道唇口，唇口的圆角半径经过气流仿真优化，能在不同飞行迎角下保证进气气流的均匀性，避免压气机入口出现气流分离导致的喘振。壳体部分采用分段式设计，每段壳体之间通过法兰边加螺栓的方式连接，法兰边上的螺栓孔采用均布设计，相邻两段壳体的螺栓孔位置做了错位防呆处理，避免装配时出现角度错位。尾喷段采用收敛型喷口结构，喷口的内壁做了光滑过渡处理，减少高温燃气排出时的流动阻力，喷口外侧预留了安装调节片的接口，可根据后续需求加装喷口调节机构，适配不同工况下的推力调节需求。

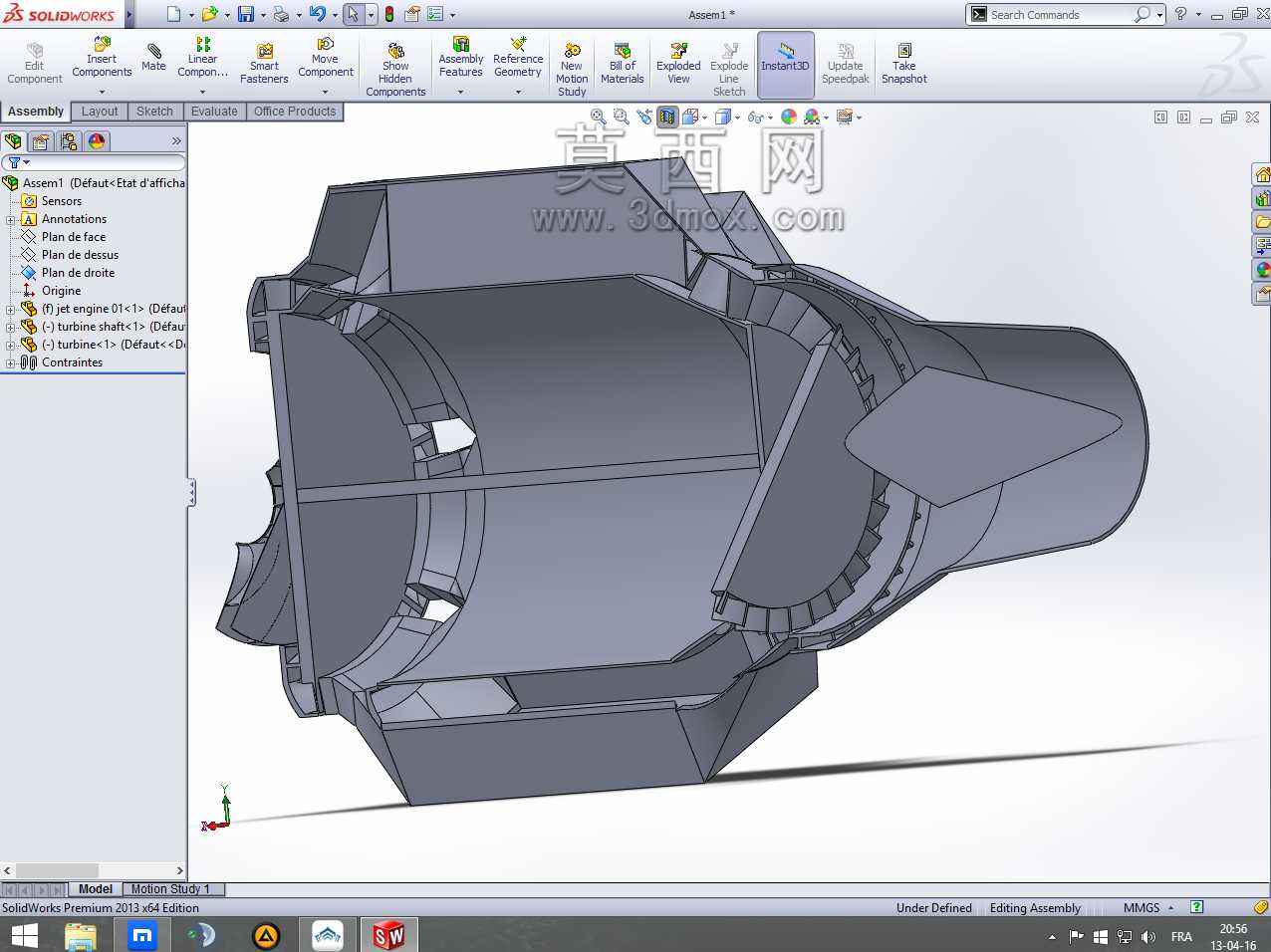

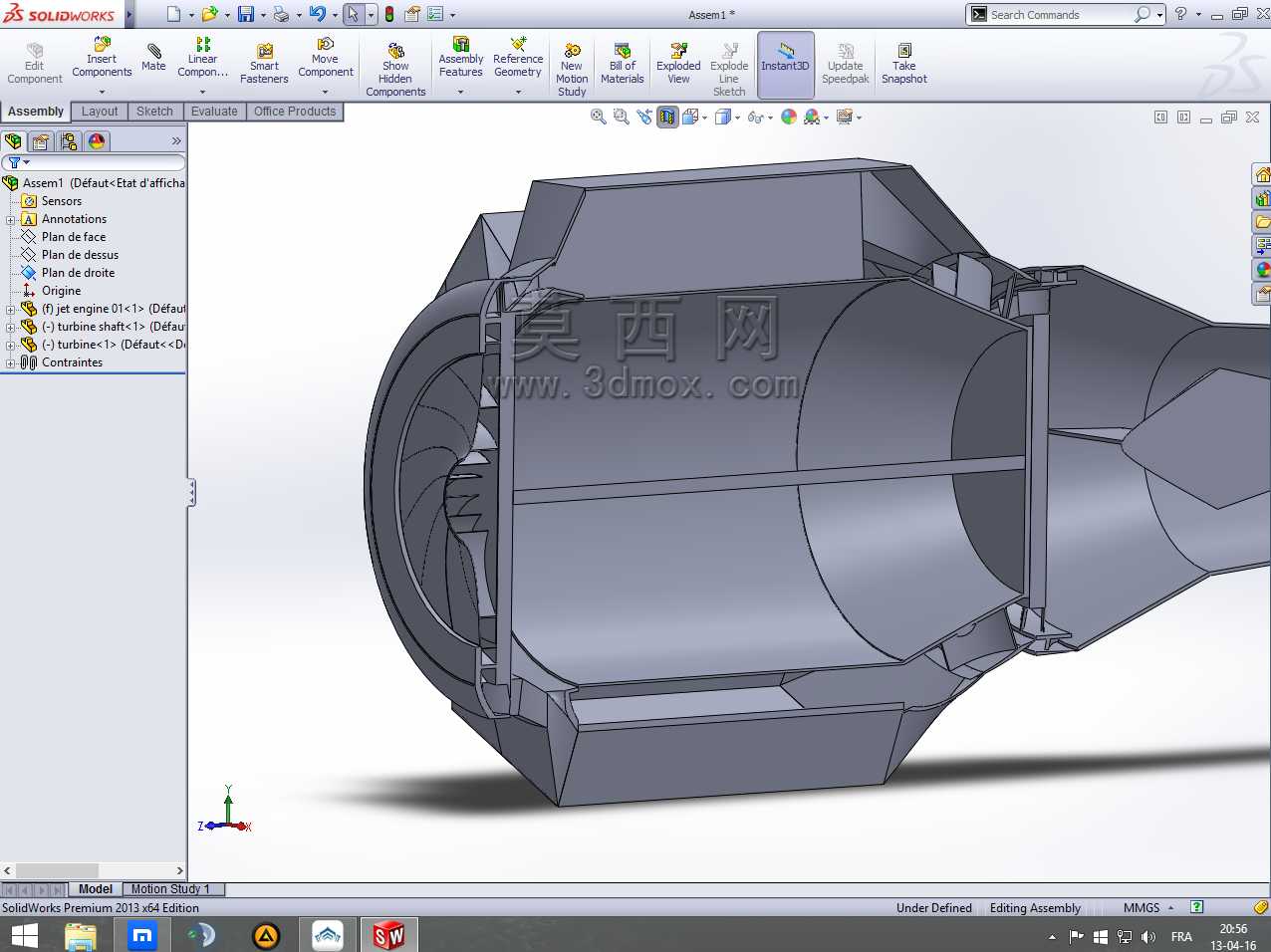

　　从结构建模的细节来看，所有零件的建模都保留了实际加工需要的工艺特征，比如轴段上的退刀槽、壳体法兰边上的密封槽、叶轮轮盘上的动平衡去重位，这些特征在很多简化模型中会被忽略，但在实际工程应用中，这些工艺特征直接决定了零件能否顺利加工、装配后能否满足性能要求。整套装配体在建模时就完成了静态干涉检查，所有运动部件之间都预留了合理的工作间隙，比如叶轮叶尖与壳体内壁之间的间隙控制在叶轮直径的千分之二到千分之三之间，既可以减少叶尖漏气损失，也能避免工作状态下叶轮热膨胀后与壳体发生碰磨。

　　在做装配层级划分时，还特意将紧固件、密封件等标准件单独放在总装配的标准件层级下，方便后续BOM统计时直接调用标准件库的对应型号，不需要重新建模。压气机段的静子叶片与壳体采用一体化设计？不，实际设计中静子叶片是单独的零件，通过卡槽固定在壳体内壁的定位环上，这样的设计可以根据不同的压比需求更换不同角度的静子叶片，提升整套动力装置的适配性。涡轮段的导向器叶片采用空心结构设计预留，虽然在这套结构模型中没有做内部冷却通道的细化，但预留了冷却气道的接口位置，后续如果需要适配更高工作温度的工况，可以直接在现有结构基础上添加冷却通道设计，不需要对整体结构做大的改动。
