成都J20喷气式飞机翼身融合曲面结构设计

　　本次设计的喷气式飞行器翼身融合段结构，主要面向缩比遥控喷气航模的研发验证场景，可直接用于航模飞控参数调试、气动特性验证以及实体加工装配环节，也能为同类型有人飞行器的缩比验证试验提供结构参考。在实际航模研发流程中，翼身融合段是决定整机升阻比、高速飞行稳定性的核心结构，直接影响飞行器的俯仰操纵响应、大迎角飞行边界以及高速巡航下的结构振动水平，是喷气类航模设计中需要优先打磨的核心部件。

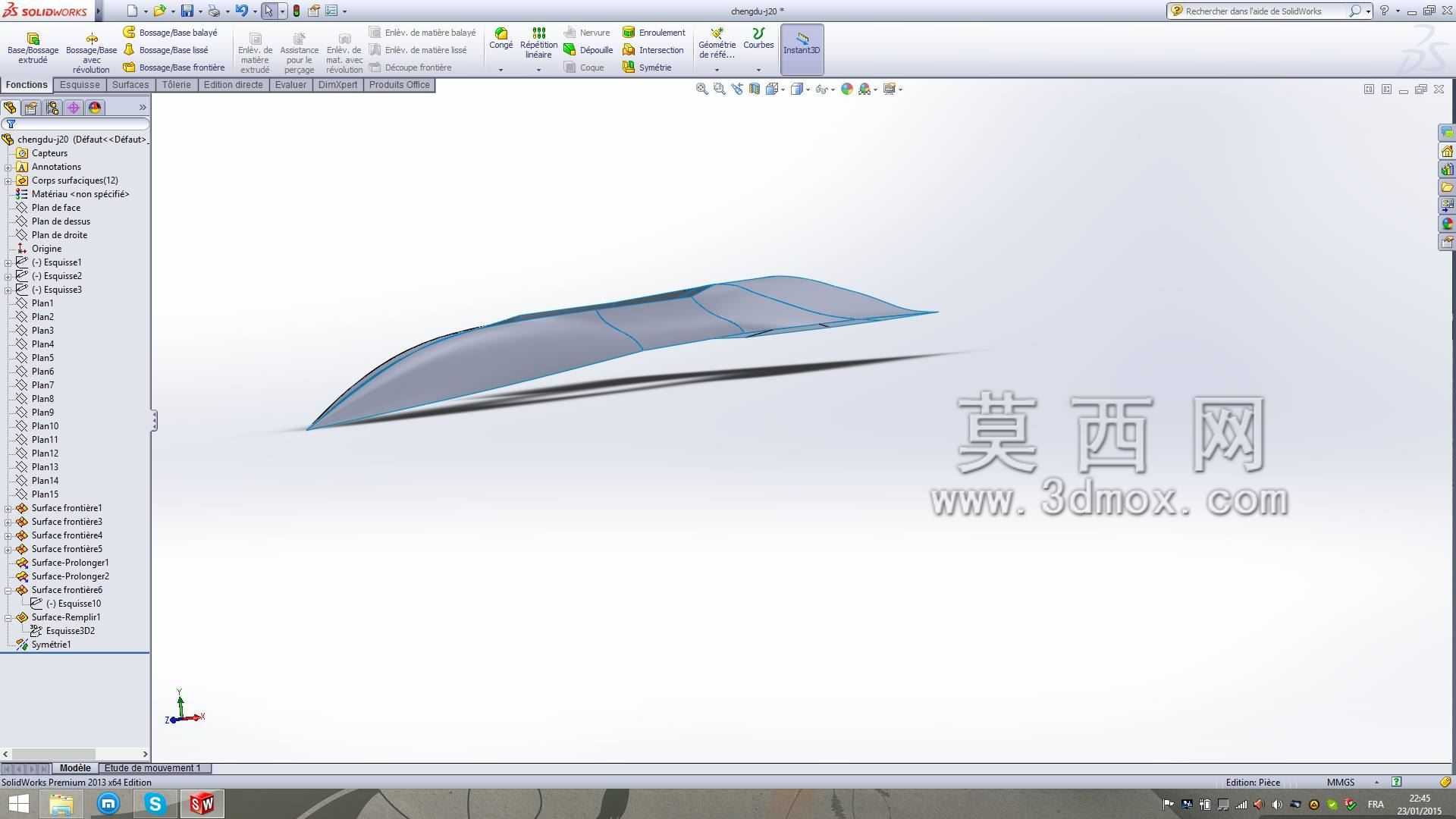

　　设计过程中优先遵循气动效率优先的原则，整体采用连续变曲率的翼身融合曲面，从机身中段向主翼平滑过渡，没有明显的棱角转折，能够大幅降低跨音速段的激波阻力，适配喷气动力下的高速飞行需求。曲面构建过程中全程保持G2连续，避免曲面拼接处出现曲率突变，既能够降低飞行过程中的气流分离概率，也能为后续蒙皮铺贴、外壳加工提供连续的加工基准，减少后期修型的工作量。

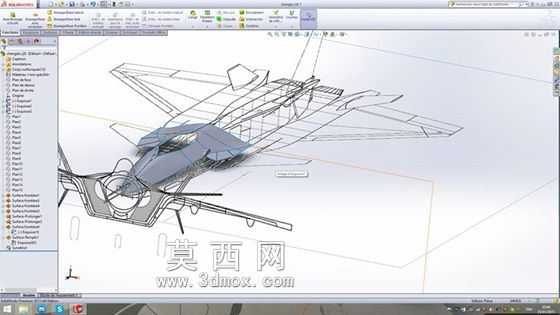

　　从结构功能来看，该段结构集成了主翼安装定位面、机身纵梁连接位以及设备舱的上部包覆结构，主翼的后掠角经过多轮气动仿真调整，兼顾低速起飞阶段的升力系数与高速平飞阶段的阻力特性，翼型采用相对厚度较小的高速翼型，能够在喷气动力的高亚音速飞行区间保持较好的升阻特性。翼根处的过渡曲面做了局部加厚处理，既能够预留主翼连接螺丝的安装空间，也能提升翼根处的结构强度，应对大机动飞行下的弯矩载荷，避免飞行过程中出现翼根断裂的风险。

　　在安装边界的设计上，该段结构的下部预留了与机身主框架的定位止口，止口采用阶梯式结构，装配时能够直接卡入机身框架的对应卡槽，不需要额外做定位调整，能够大幅缩短装配周期。主翼与融合段的连接采用快拆式结构设计，预留的碳管安装孔同轴度控制在0.1mm以内，能够保证左右机翼的安装一致性，避免机翼安装偏差带来的飞行偏航问题。结构表面的蒙皮厚度根据不同区域的载荷水平做了差异化设计，翼面区域厚度较薄以控制整机重量，翼根以及纵梁连接区域厚度适当增加，在保证结构强度的前提下尽可能降低结构重量，提升整机的推重比。

　　针对遥控喷气航模的实际使用场景，该结构的前缘做了局部钝化处理，既能够降低低空飞行时的异物撞击损伤概率，也能避免尖锐前缘在装配、调试过程中造成人员划伤。曲面的分型线沿着气流流动方向布置，能够减少外壳拼接缝隙对气流的扰动，同时也方便后期的模具拆分以及外壳脱模加工。在设备舱对应的上部区域，曲面做了局部平整处理，能够为接收机、天线等电子设备提供安装基准，避免曲面安装带来的信号遮挡问题。

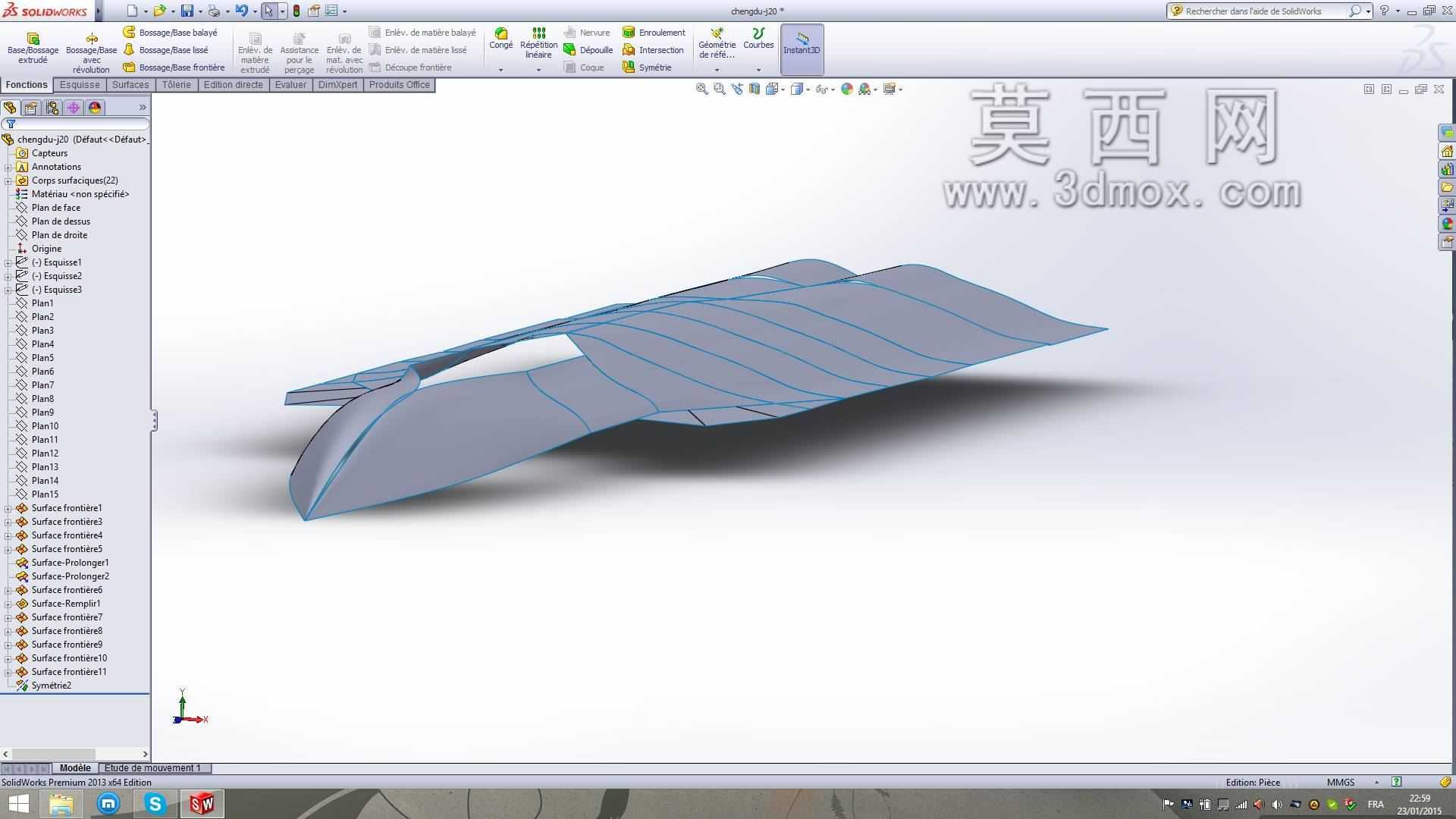

　　整个结构的曲面构建过程中，每一段曲率都经过反复调整，保证不同截面的翼型过渡平滑，没有出现局部凹陷或者凸起的问题，能够保证气流在整个翼身融合段保持附着流动，提升大迎角飞行下的操纵效率。结构的后部预留了与尾翼连接段的对接接口，接口位置的尺寸公差控制在0.2mm以内，能够保证后续尾翼段装配后的同轴度，避免整机气动轴线出现偏差。针对喷气动力的高温影响，靠近发动机喷口的区域做了局部的结构避让，预留了隔热层的安装空间，避免高温尾气对结构造成烧蚀损伤。

　　在实际加工适配性上，该结构既可以采用3D打印的方式直接制作原型件，也可以通过曲面分型制作玻璃钢或者碳纤维复合材料的模具，适合小批量的航模生产制作。结构的内部预留了走线槽位，能够将舵机线、电源线等线缆内置，避免线缆外露带来的额外阻力，同时也能提升整机的外观完整性。翼面的后缘预留了副翼舵面的安装转轴孔位，孔位的位置经过力矩平衡计算，能够保证舵面操纵的力矩处于合理区间，降低舵机的负载，提升舵面的响应速度。
