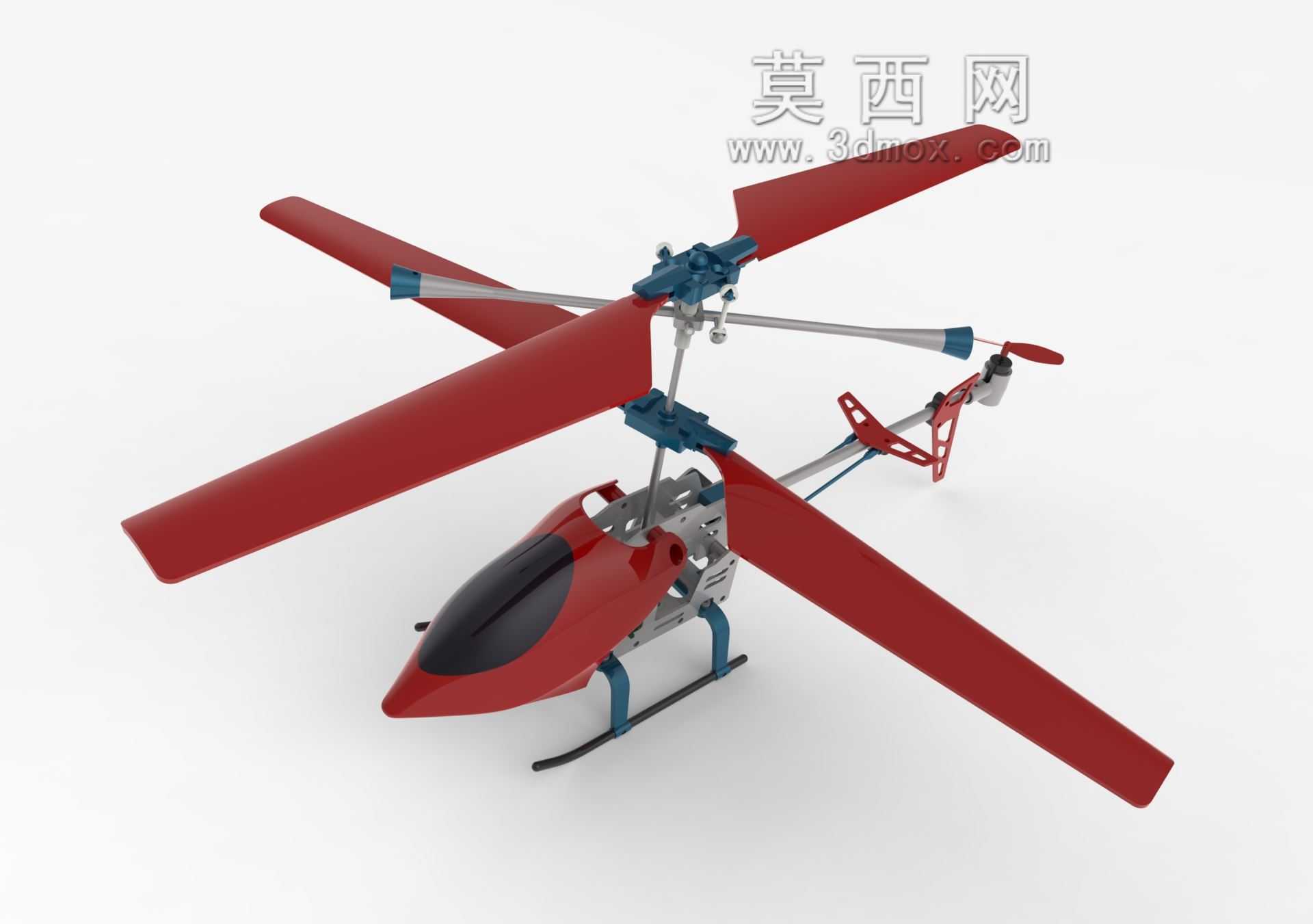

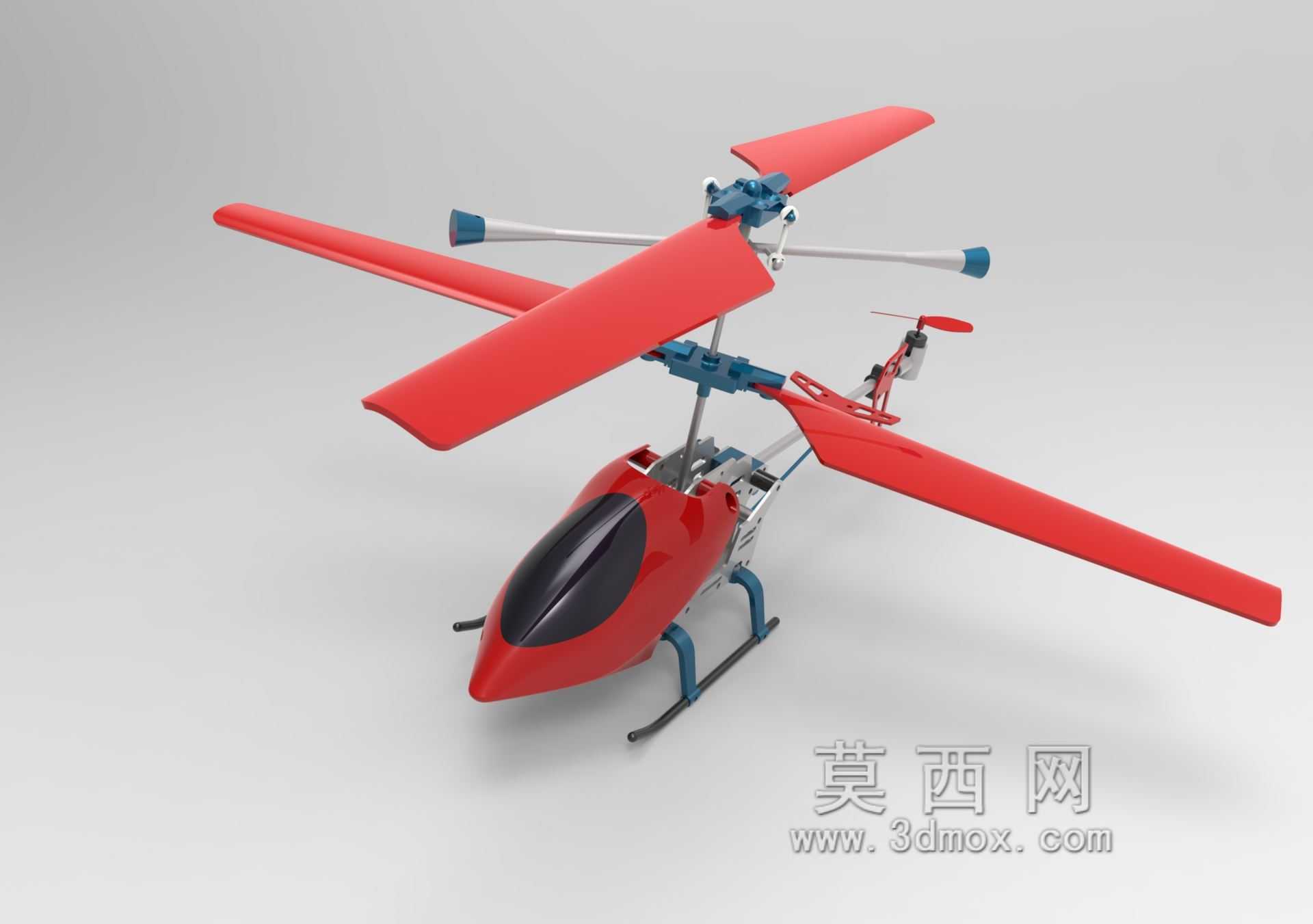

共轴双旋翼航模直升机结构设计方案

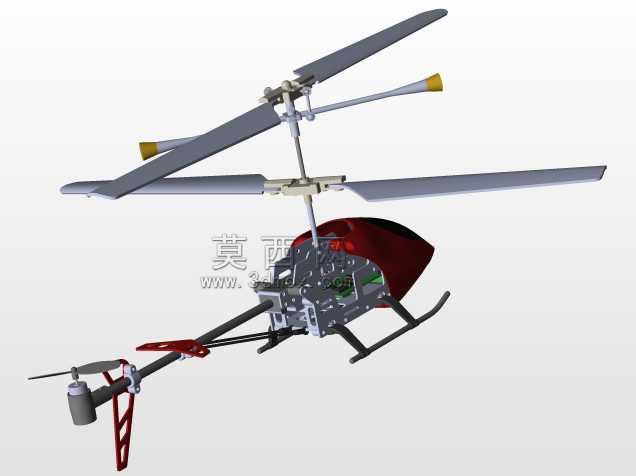

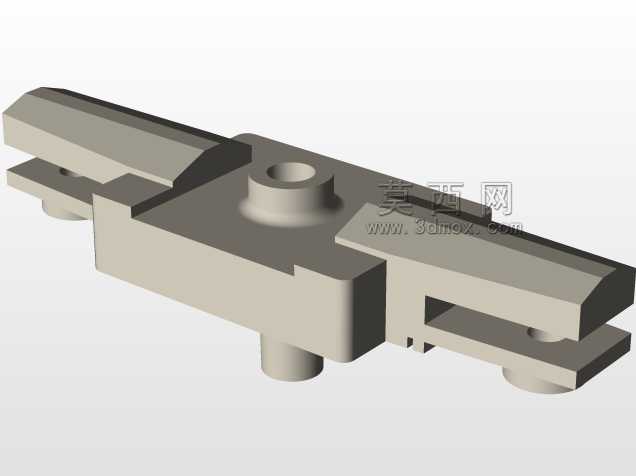

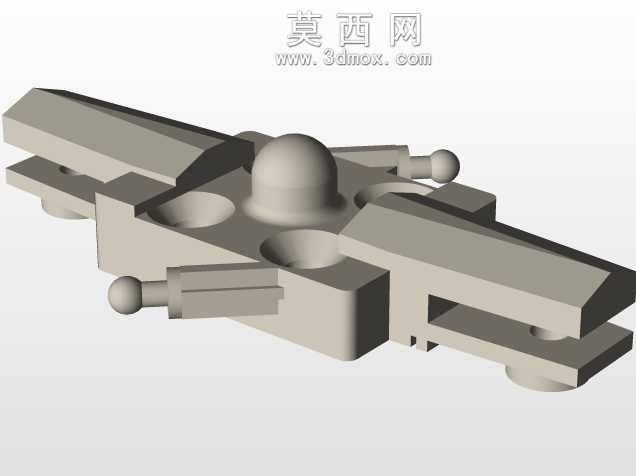

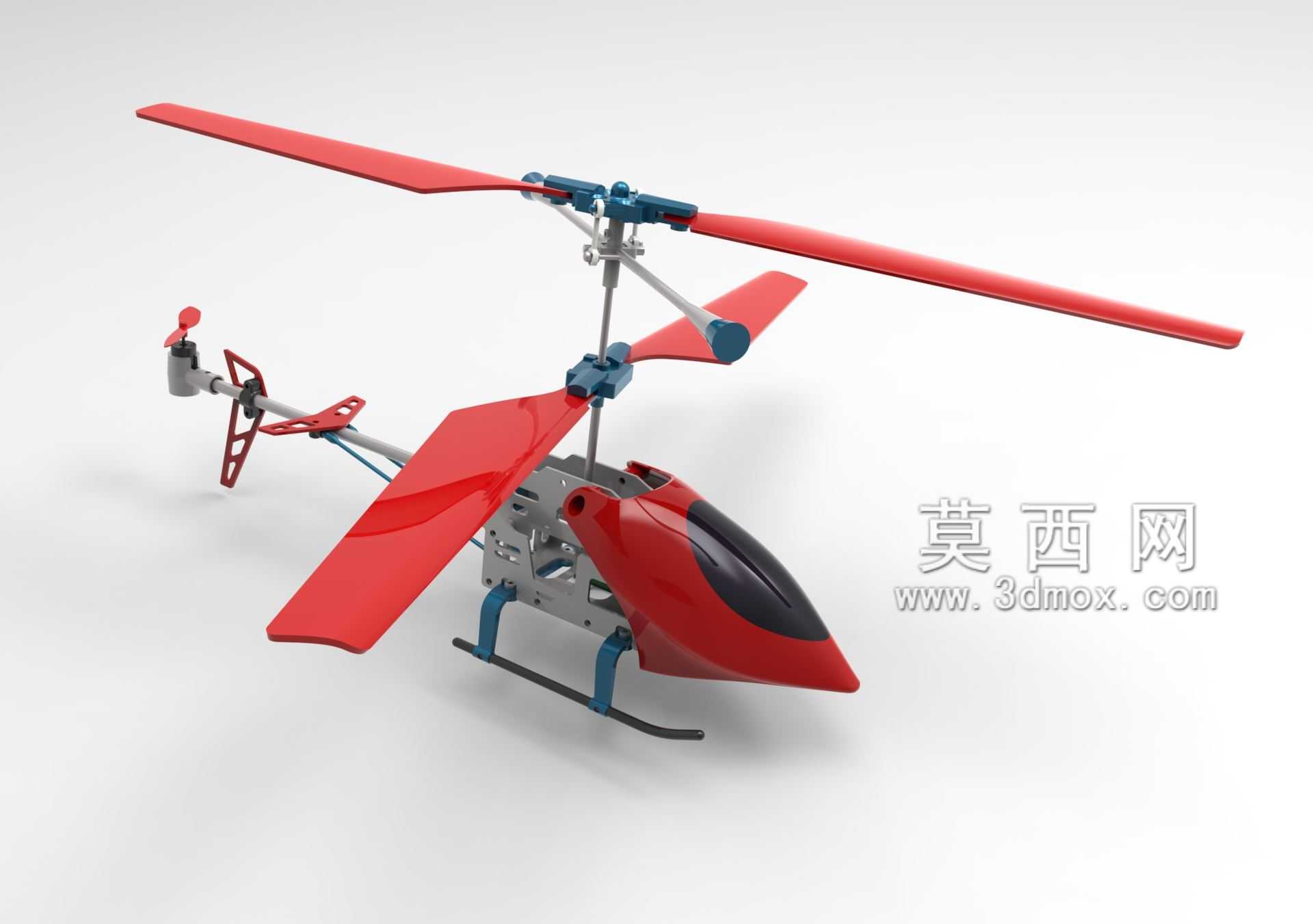

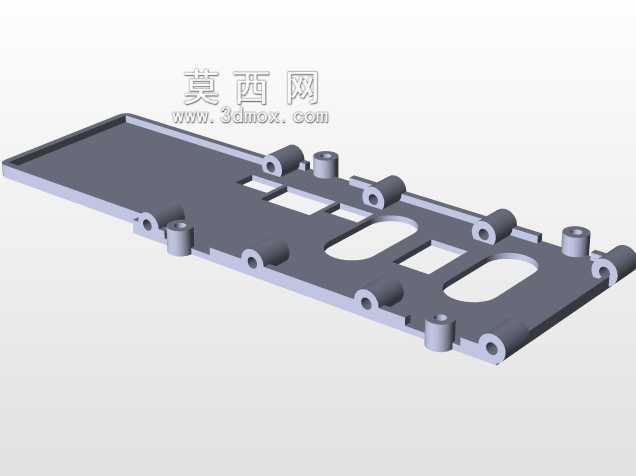

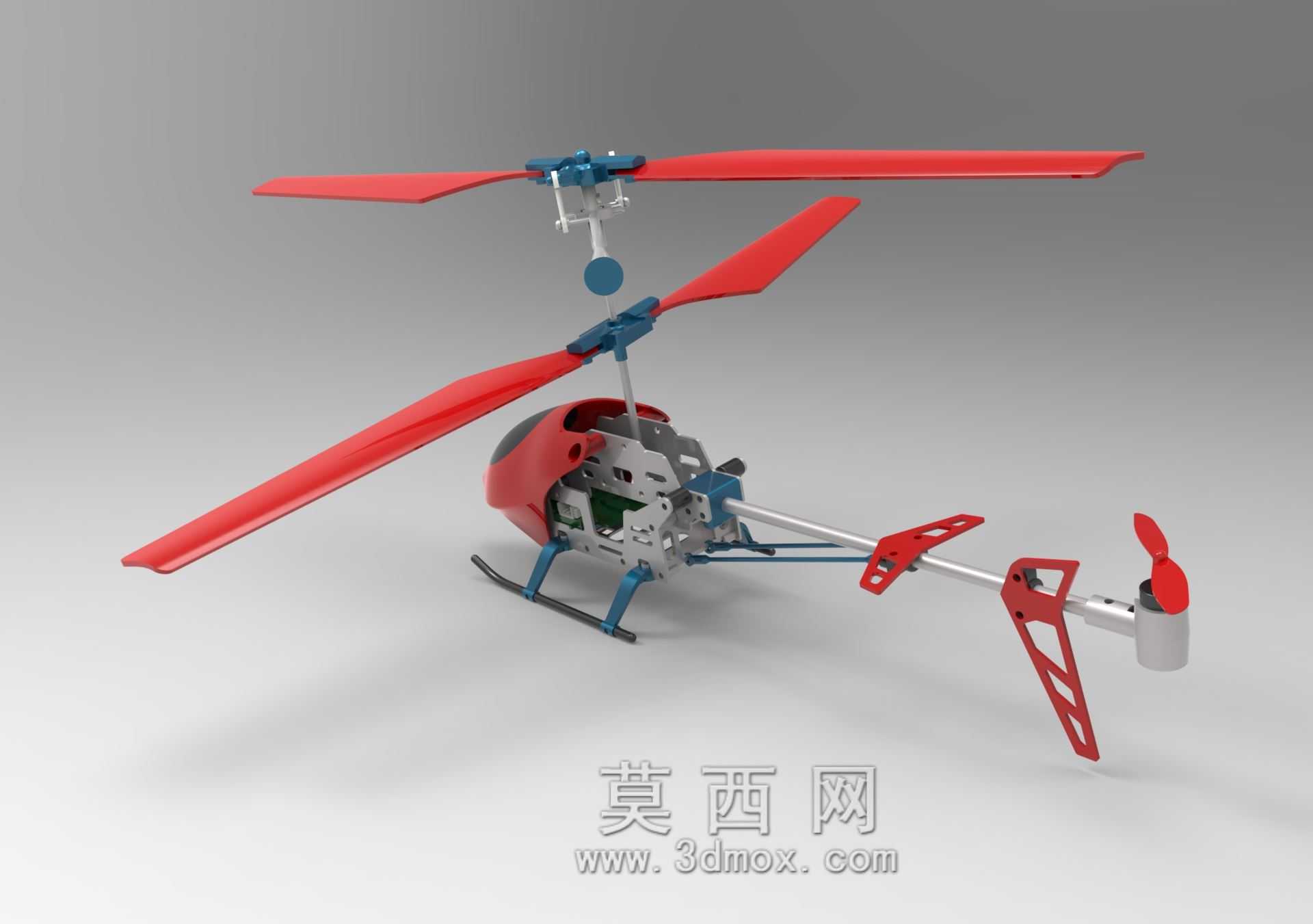

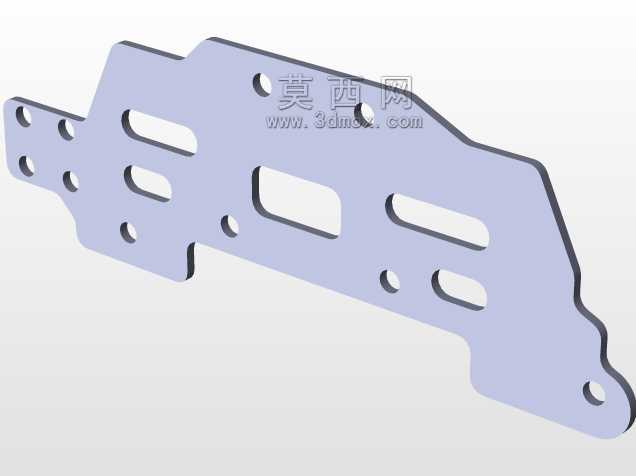

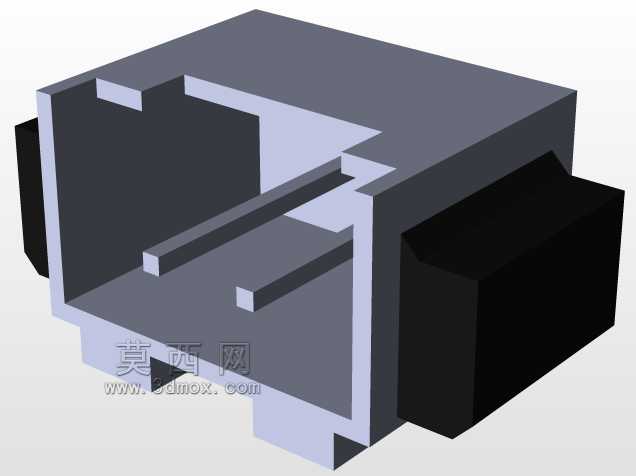

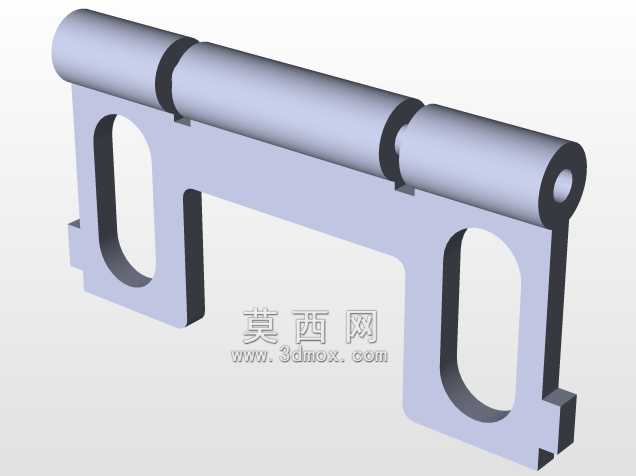

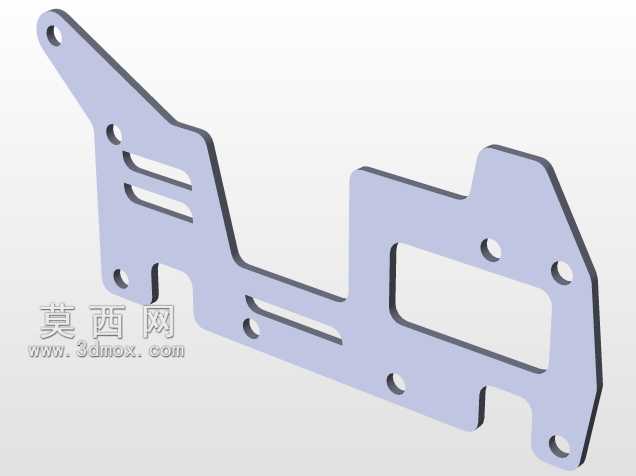

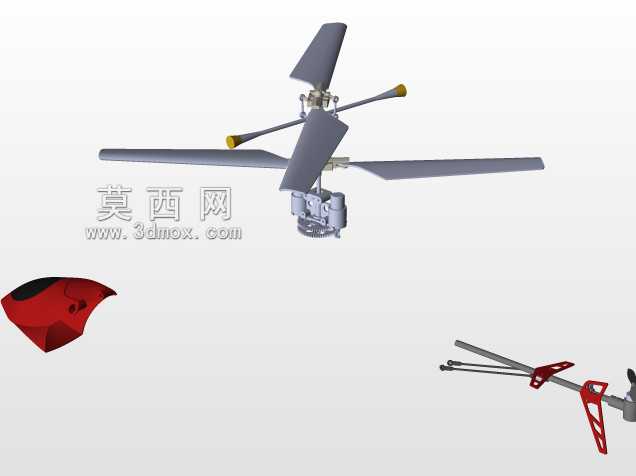

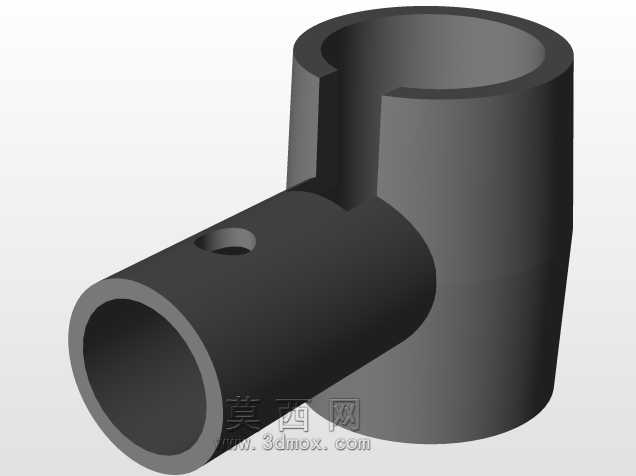

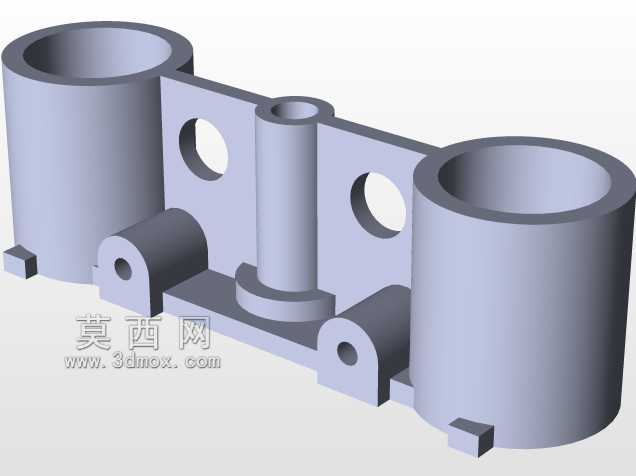

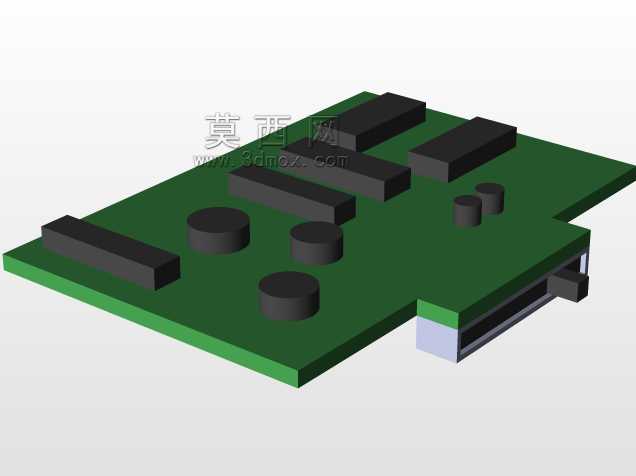

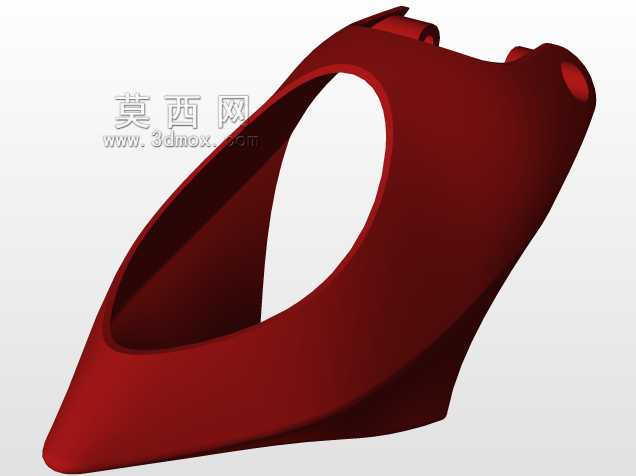

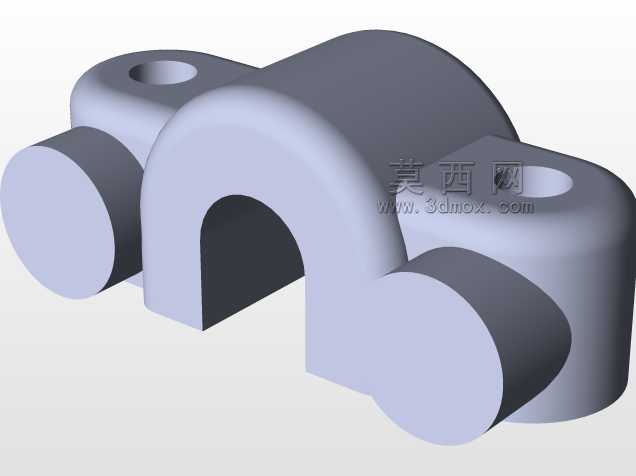

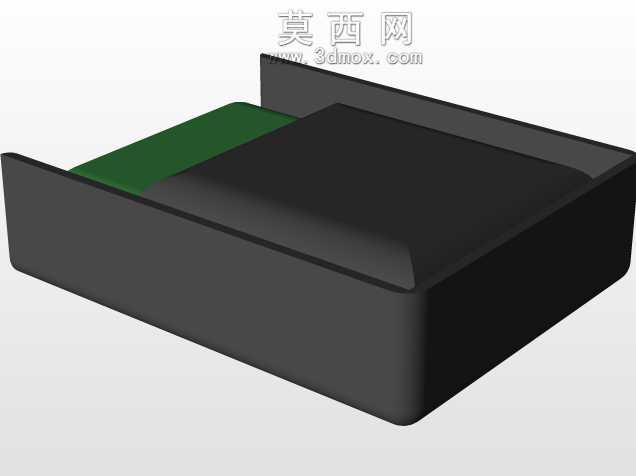

　　该航模直升机采用共轴反转双旋翼布局，上下两层旋翼通过同心轴系反向旋转抵消反扭矩，无需传统单旋翼直升机的尾桨结构即可实现航向稳定，整套旋翼系统通过中心桅杆与机身主体连接，桅杆上部设置旋翼倾斜盘机构，可通过舵机驱动改变旋翼周期变距角度，实现前后、左右方向的飞行姿态控制，旋翼桨叶采用对称翼型设计，桨根与旋翼夹座通过铰接方式连接，可在飞行过程中自动适应挥舞力矩，降低旋翼运转时的振动传递。机身主体采用流线型整流罩设计，前部为半透明座舱罩结构，内部预留航电设备安装空间，可放置接收机、电调、电池等飞控组件，机身中部为动力安装舱，适配小型直流有刷或无刷电机作为动力源，动力输出端连接减速齿轮组，

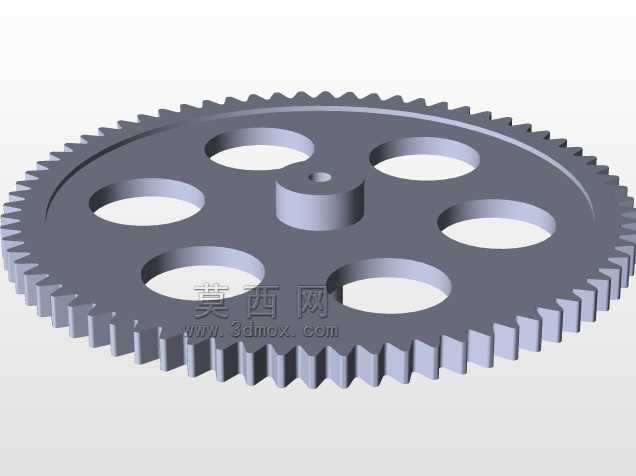

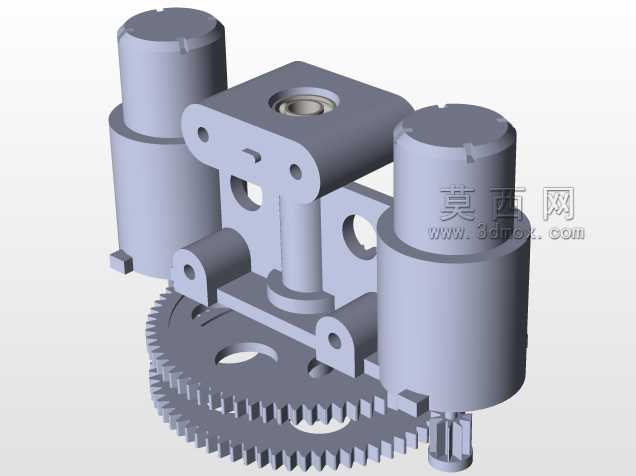

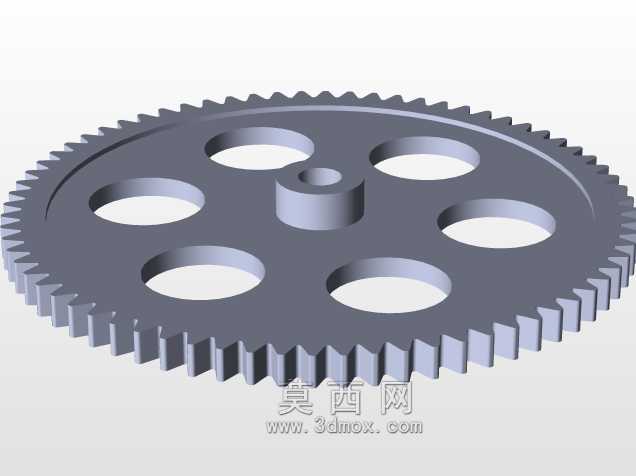

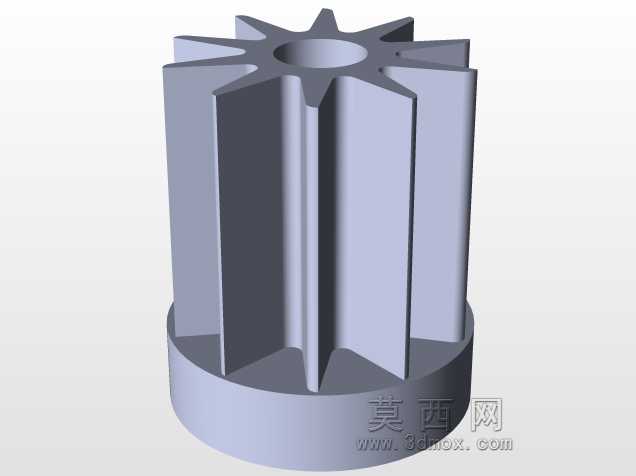

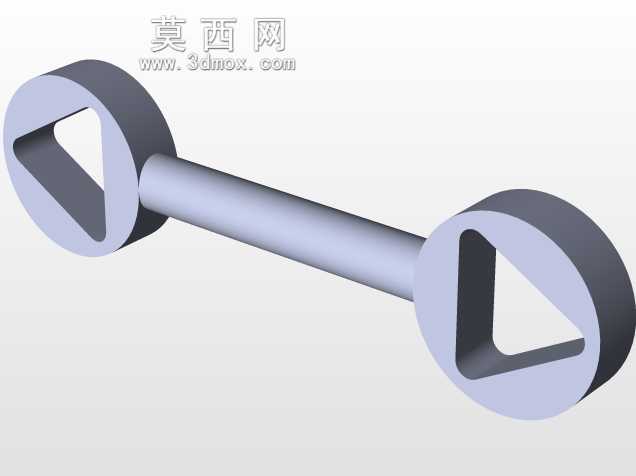

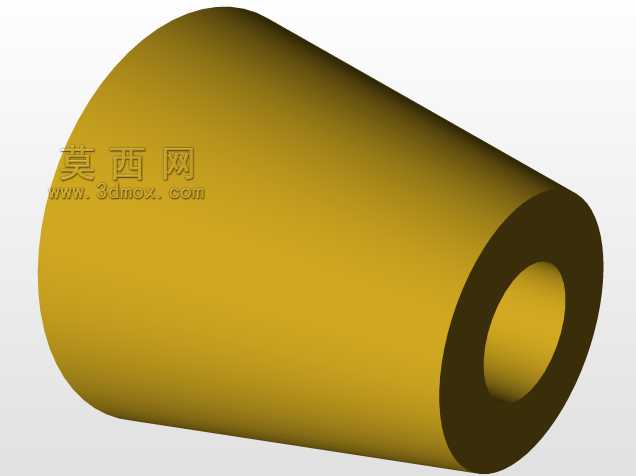

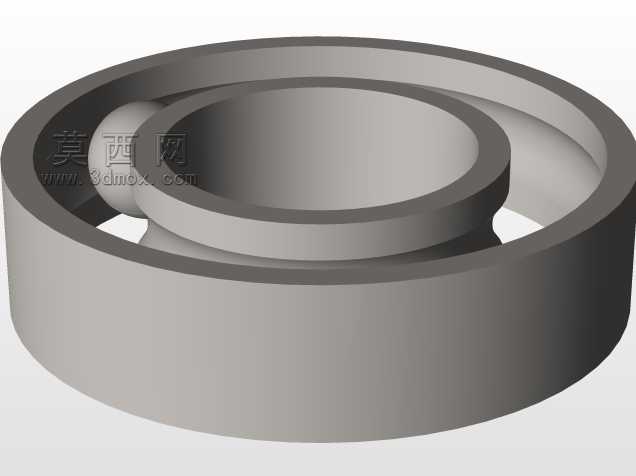

　　将电机高转速低扭矩的输出特性转换为旋翼所需的低转速大扭矩动力，齿轮组采用两级减速设计，一级减速为电机轴小齿轮带动大直径从动齿轮，二级减速通过同心轴系分别将动力传递给上下两层旋翼，保证两层旋翼转速匹配、转向相反。起落架采用滑橇式结构，两根弧形支撑腿从机身下部两侧向下延伸，底部设置横向滑橇杆，滑橇杆与支撑腿之间通过卡扣式结构连接，无需额外紧固件即可完成装配，滑橇底部做圆弧过渡处理，可在硬质地坪、草地等不同起降面实现稳定着陆，同时在轻微碰撞时可通过自身弹性形变吸收冲击能量，避免机身主体结构受损，起落架的安装位置经过重心配平计算，整机静止状态下重心落在起落架支撑面的几何中心范围内，起降过程中不会出现侧翻风险。尾翼组件从机身尾部向后延伸，

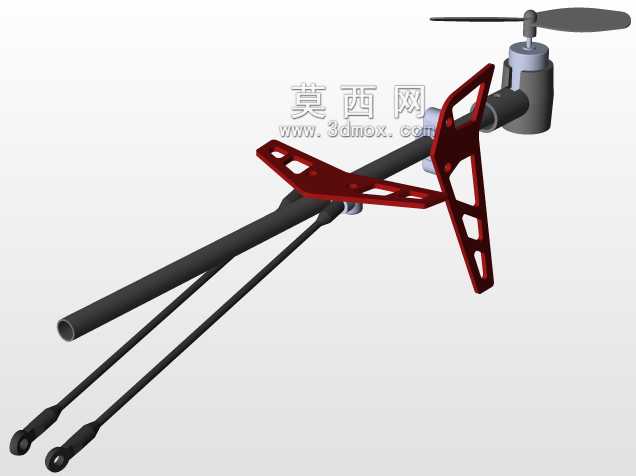

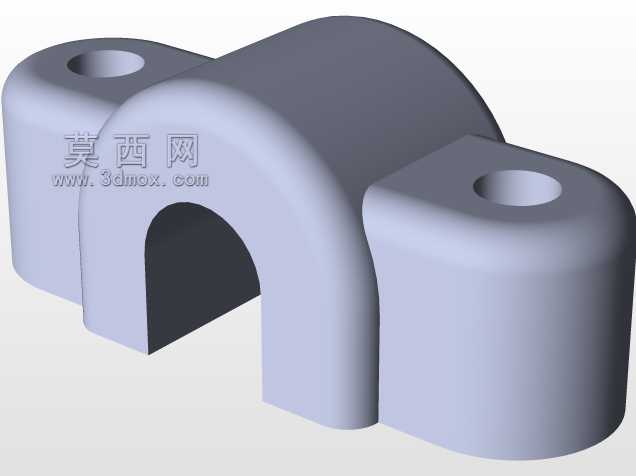

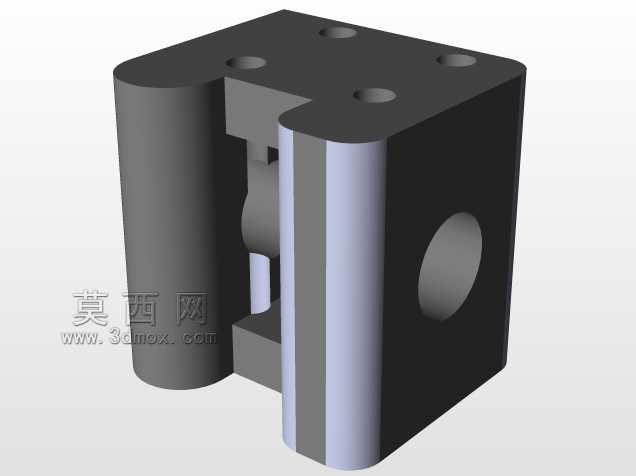

　　采用桁架式结构减轻整体重量，尾翼末端设置小型水平安定面，可在飞行过程中增强纵向稳定性，抵消旋翼下洗气流带来的机身俯仰扰动，尾撑杆与机身主体采用快拆式连接结构，可快速拆卸收纳，方便外出携带飞行。整套结构的安装边界经过适配优化，旋翼旋转时的最大外径与机身长度、尾翼长度形成合理比例，不会出现旋翼与尾翼、起落架干涉的情况，机身内部的设备安装槽预留标准航模设备的安装孔位，可直接适配市面上主流的微型航模接收机、9g规格舵机以及2S容量锂电池，无需额外打孔修改即可完成整机装配。在实际应用场景中，该结构可作为入门级航模直升机的设计参考，也可用于高校航空航天专业的旋翼飞行器原理教学演示，通过实物装配可直观展示共轴双旋翼的反扭矩抵消原理、

　　周期变距控制逻辑以及航模飞行器的重心配平方法，结构中所有受力部件均做了加强处理，旋翼夹座、桅杆、起落架支撑等关键受力位置的壁厚经过强度校核，可承受常规飞行中的机动载荷以及轻微坠撞的冲击载荷，日常飞行维护时仅需检查桨叶固定螺丝松紧、齿轮啮合间隙即可，维护难度较低，适合航模初学者进行组装与飞行练习。
