单级小型有效载荷火箭助推器结构设计

　　这款单级小型火箭助推器的设计，核心面向近地空间小载荷投放、探空试验、近空间飞行器助推补能这类轻量化航天任务场景，区别于大型运载火箭的大推力重载定位，其设计边界从一开始就锚定小体量、快响应、低部署成本的使用需求，适配百公斤级以内有效载荷的短程轨道投送或亚轨道飞行任务。

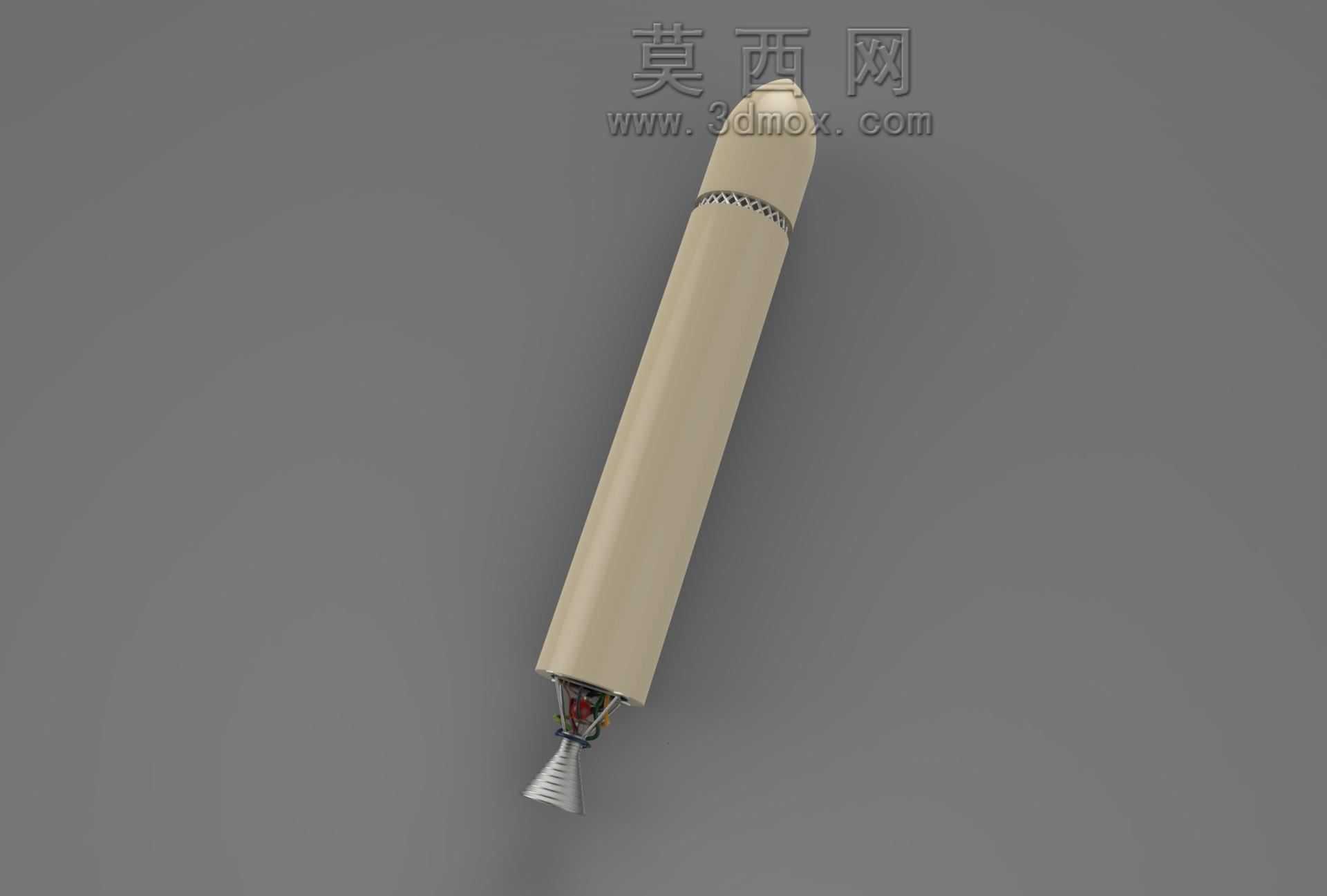

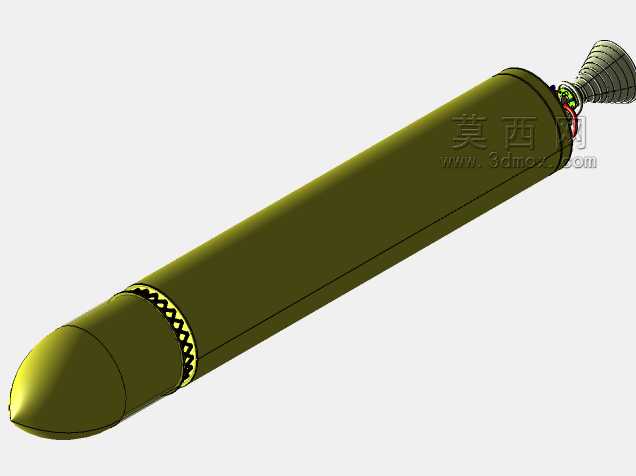

　　从结构功能划分来看，整体采用分段式同轴布局，从头锥段、载荷舱段、固体推进剂储舱段到尾喷管段依次衔接，各段之间采用法兰式止口配合加周向紧固件锁紧的连接形式，既保证飞行过程中轴向载荷的可靠传递，也能满足地面装配阶段的快速对接与检测需求。头锥段采用冯卡门曲线气动外形设计，在跨音速飞行阶段能够有效降低波阻，减少飞行过程中的气动热影响，头锥内部预留的空间可搭载飞控组件、遥测装置这类小型电子设备，无需额外占用载荷舱的有效容积。

　　载荷舱段位于头锥与推进剂储舱之间，采用等直径圆柱壳体结构，内壁设置有环形安装筋条，可根据任务需求适配不同规格的载荷安装支架，安装接口采用标准化的螺孔阵列设计，兼容常见的立方星、探空仪器、试验载荷的固定需求，舱段侧壁预留有穿线通孔，方便载荷与飞控系统的线路连接，通孔处采用密封胶圈结构，满足飞行过程中的气压防护要求。

　　推进剂储舱段是整个助推器的主体承力结构，采用薄壁壳体加内部绝热层的结构形式，壳体材料选用高强度铝合金，在保证结构强度的前提下尽可能降低结构自重，提升载荷比。储舱内部装填的固体推进剂采用内孔燃烧构型，能够在工作全程提供稳定的推力输出，储舱与尾喷管段的连接位置设置有挡药板与点火器安装座，点火线路沿舱壁内侧的走线槽布置，避免被高温燃气灼烧损坏。

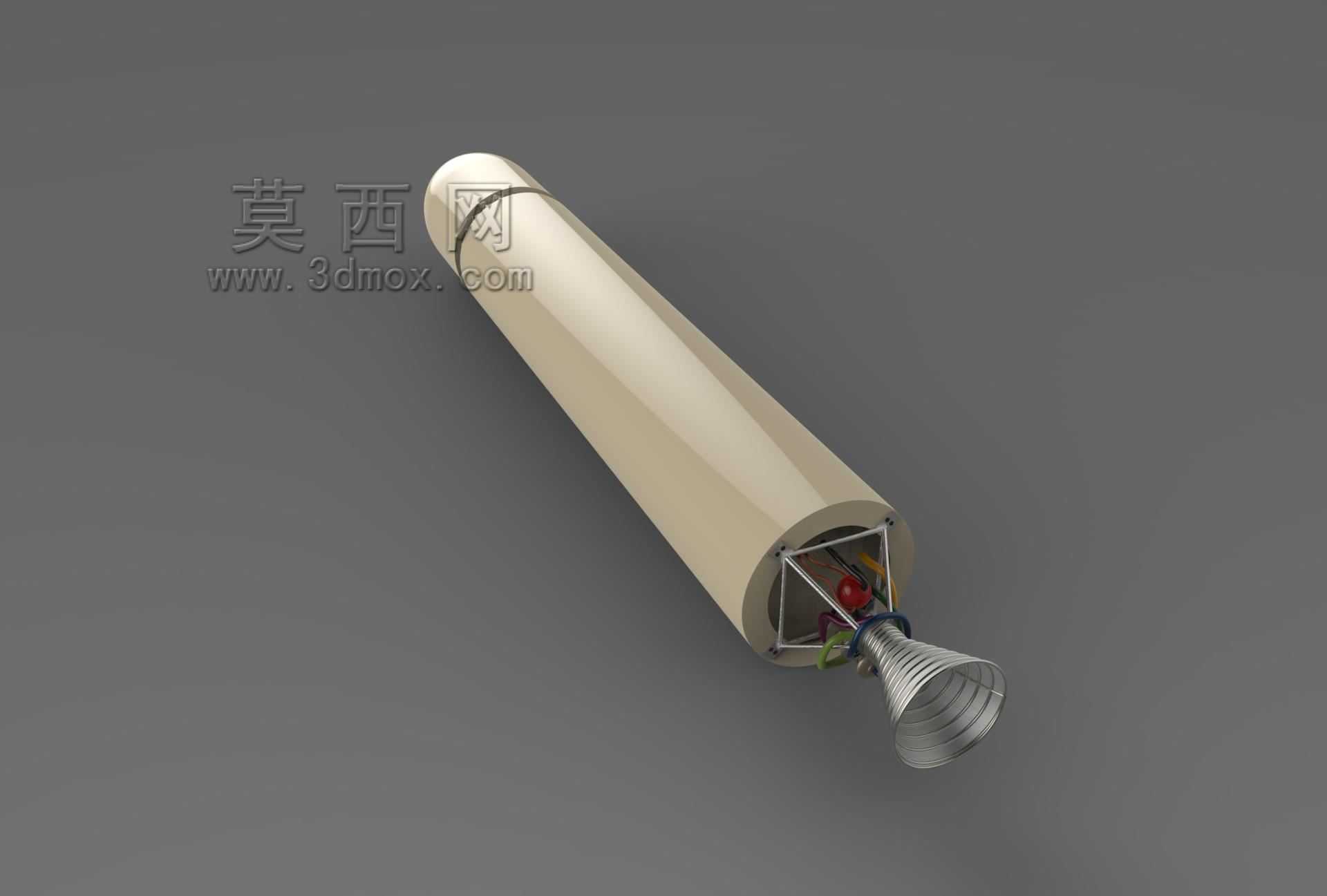

　　尾喷管段采用收敛-扩张型拉瓦尔喷管结构，喷管喉道与扩张段采用耐高温复合材料衬层，能够承受推进剂燃烧产生的高温高速燃气冲刷，喷管与储舱连接位置设置有密封结构，防止燃气泄漏引发结构失效。尾段外侧对称设置有四个安装耳片，可用于连接发射架的固定导轨，也可根据任务需求加装稳定尾翼，进一步提升飞行过程中的姿态稳定性，安装耳片的位置精度在设计阶段就做了严格公差约束，保证助推器在发射架上的同轴度，减少发射初始阶段的姿态偏差。

　　在尺寸边界设计上，整体长径比控制在12:1的合理区间，既保证气动外形的减阻效果，也兼顾地面运输、存储的便利性，整体外径适配常见的小型移动发射架口径，无需对现有发射装置做大规模改造即可适配使用。各分段的连接止口位置设置有定位销孔，装配时可通过定位销快速保证各段的同轴度，降低装配过程中的调整难度，适合快速响应类任务的快速总装需求。

　　设计过程中针对飞行工况做了多轮结构强度校核，对轴向过载、气动载荷、发动机工作振动等常见载荷工况都做了对应的结构加强，壳体的壁厚分布根据不同位置的受力大小做了差异化设计，受力较大的连接段、尾段位置适当增加壁厚，受力较小的舱段位置在保证刚度的前提下做了轻量化减薄处理，尽可能提升结构效率。喷管的扩张比经过多轮气动仿真优化，匹配设计推力下的燃气膨胀需求，保证推进剂的能量利用效率，减少推力损失。

　　这款助推器的结构设计充分考虑了地面操作的便利性，所有外露的紧固件都采用标准件规格，地面检测、装配过程中无需特殊定制工具即可完成操作，各舱段的检测口盖都设置在便于操作的位置，可在总装完成后快速对内部设备做通电检测，减少发射前的准备时间。针对存储需求，各舱段的连接位置都设置有密封结构，在长期存储状态下可避免内部推进剂、电子设备受潮失效，降低存储维护成本。
