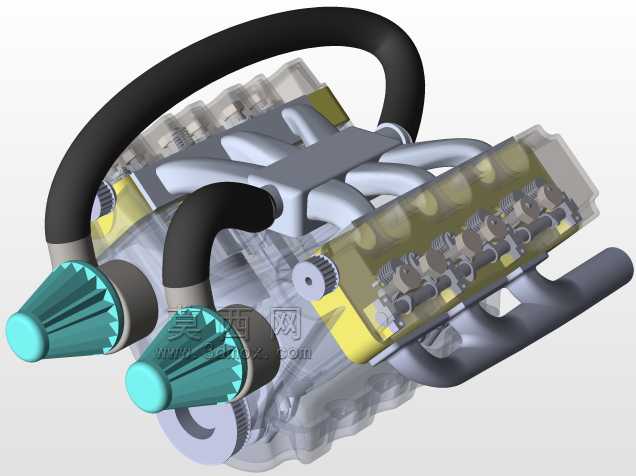

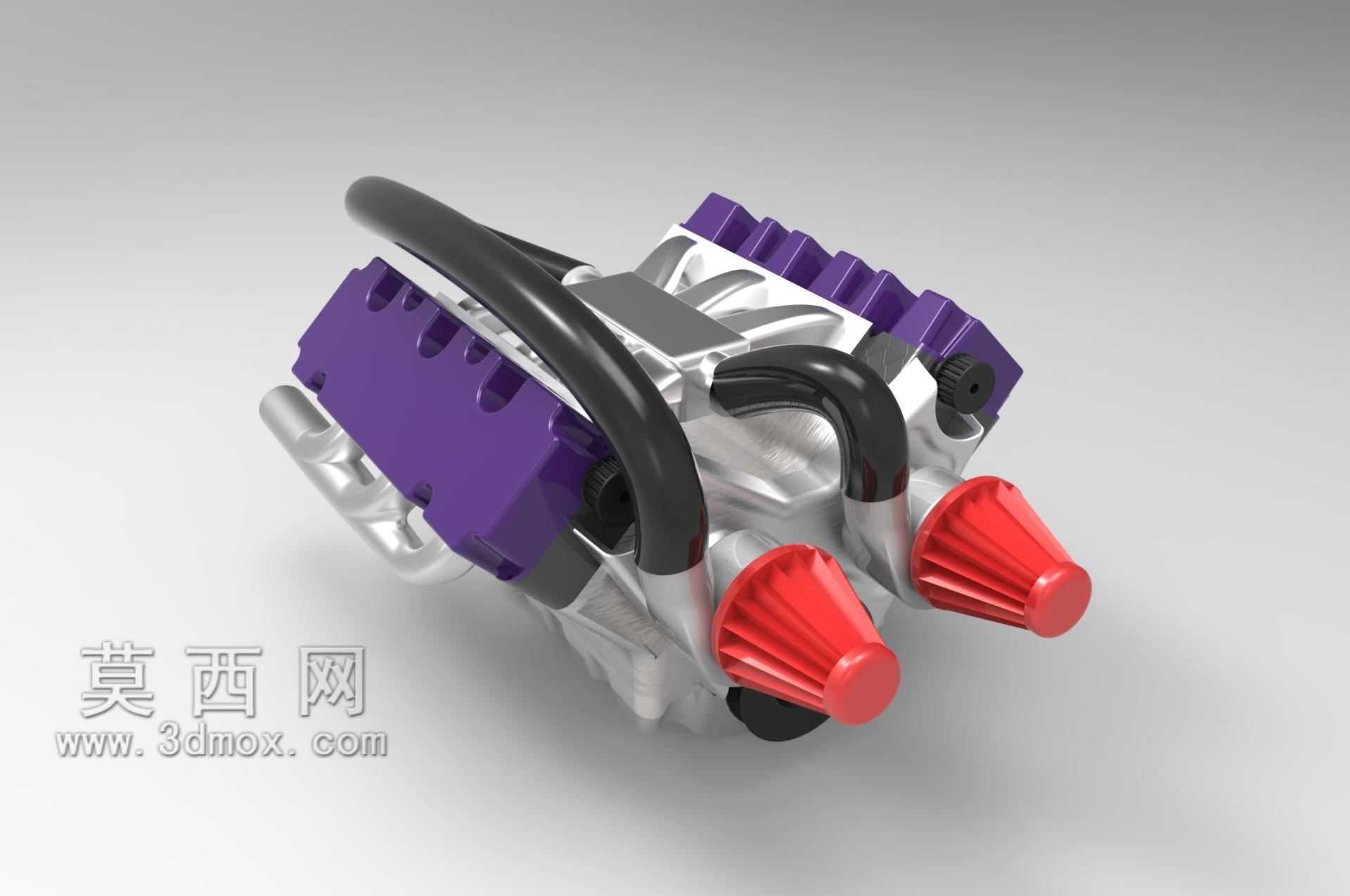

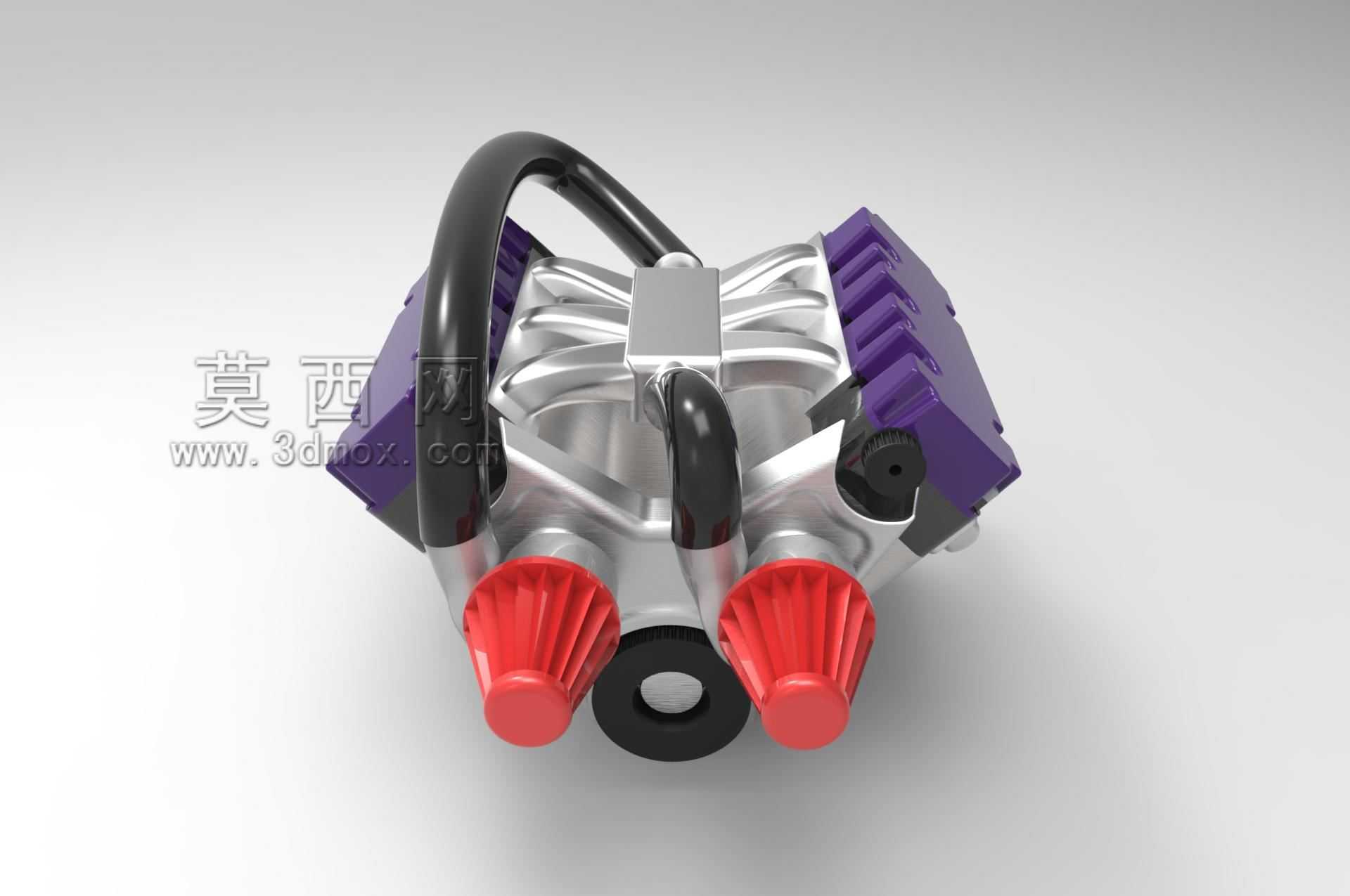

V型六缸内燃发动机结构三维建模

　　V型六缸动力装置是乘用车、中小型工程机械、特种作业装备领域应用极为广泛的内燃动力单元，其采用两列气缸呈V型夹角布置的结构形式，相比直列六缸机型能够大幅缩短动力单元的轴向总长度，降低整机整体高度，同时兼顾更小的机体振动幅度与更优的运转平顺性，适配前置后驱、四驱乘用车型以及小型工程动力机组的紧凑舱体布局需求。从实际应用场景来看，这类动力单元既可以作为中高端乘用车的核心动力输出源，匹配自动或手动变速器完成整车动力传递，也可经过散热、供油系统的适配调整后，作为小型发电机组、农用作业机械、轻型船舶的配套动力，覆盖民用交通、小型工程作业、应急供电等多个领域的动力需求。

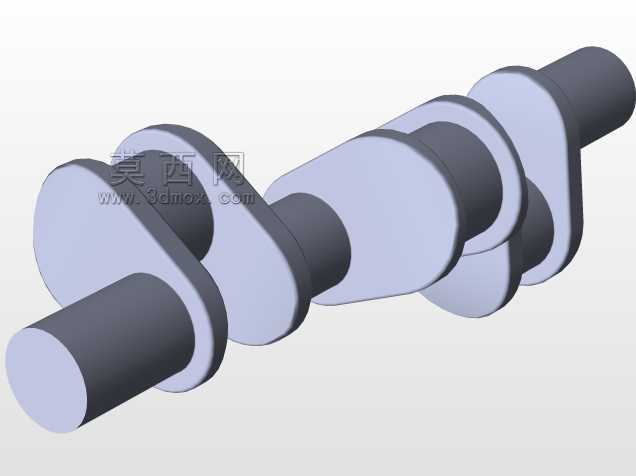

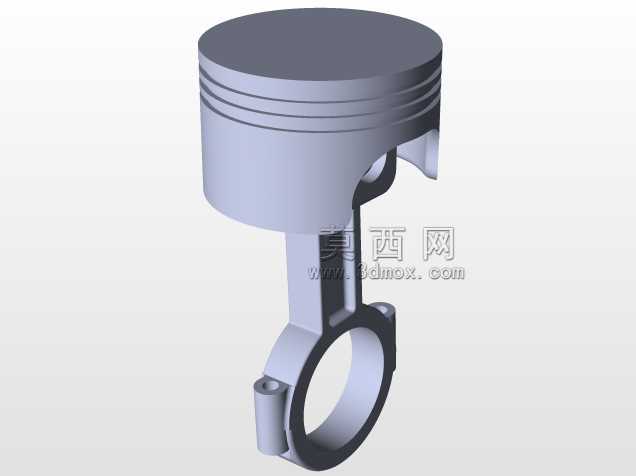

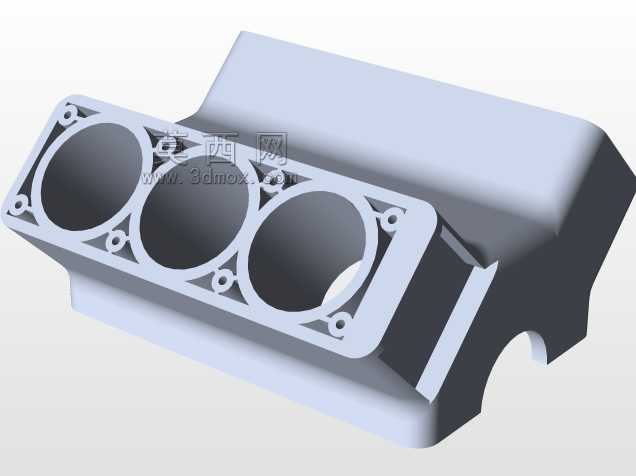

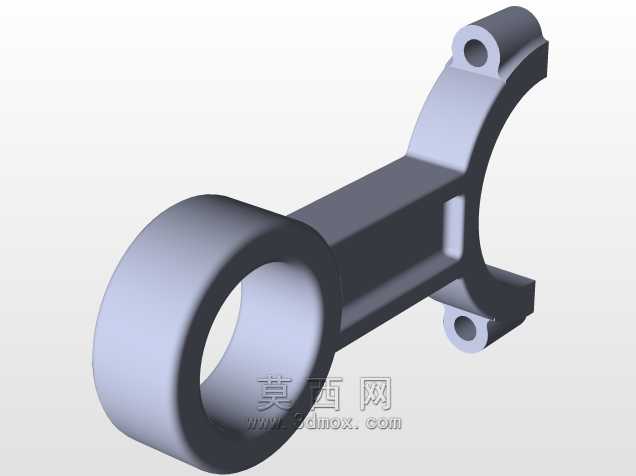

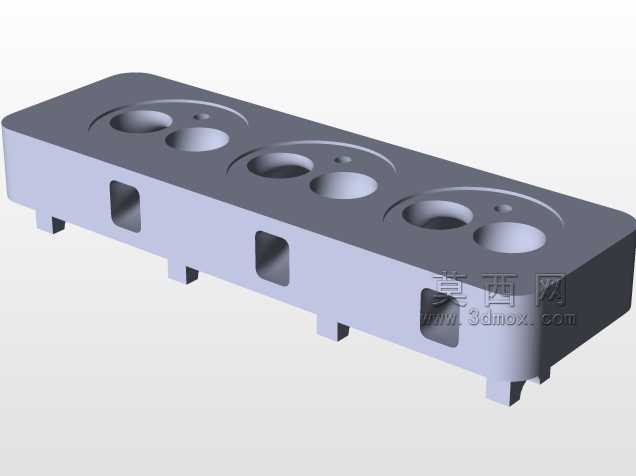

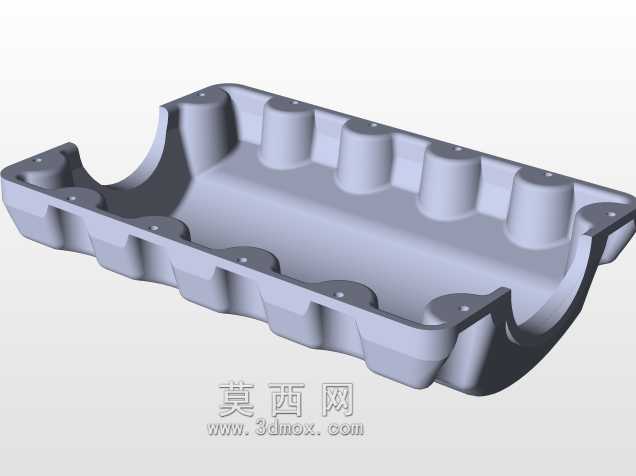

　　在结构设计层面，该动力单元的核心设计逻辑围绕V型夹角的缸体布局展开，两列气缸的夹角参数经过匹配平衡轴配重、进排气路径布置、整机安装边界的多重校核，既保证曲轴运转时一阶、二阶惯性力的相互抵消，降低整机运转时的振动传递，也为两侧缸盖的进排气歧管、点火组件、燃油喷射部件预留足够的安装与维护空间。缸体作为核心承载构件，集成了曲轴安装座、缸筒配合面、润滑油道、冷却水道的一体化结构，曲轴采用多主轴颈支撑结构，每个连杆轴颈匹配两个连杆，分别对应两侧气缸的活塞组件，活塞往复运动通过连杆转化为曲轴的旋转扭矩，完成化学能到机械能的转换。缸盖部分集成了进排气门座、冷却腔、火花塞安装孔（汽油机版本）或喷油器安装位（柴油机版本），配合顶部的气门室罩盖完成配气机构的密封，同时预留正时传动机构的安装空间，保证进排气门的开闭时序与活塞运动行程精准匹配。

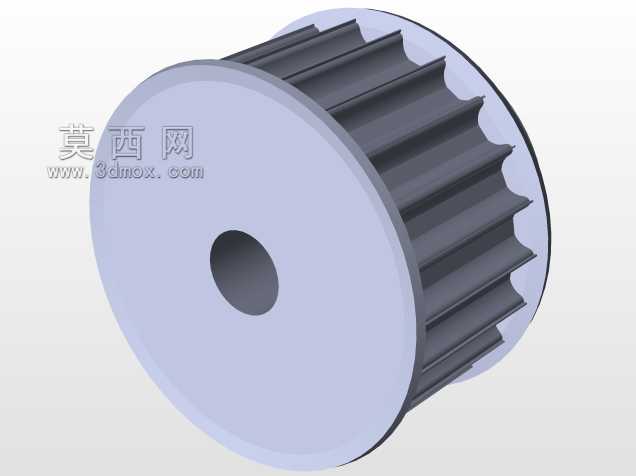

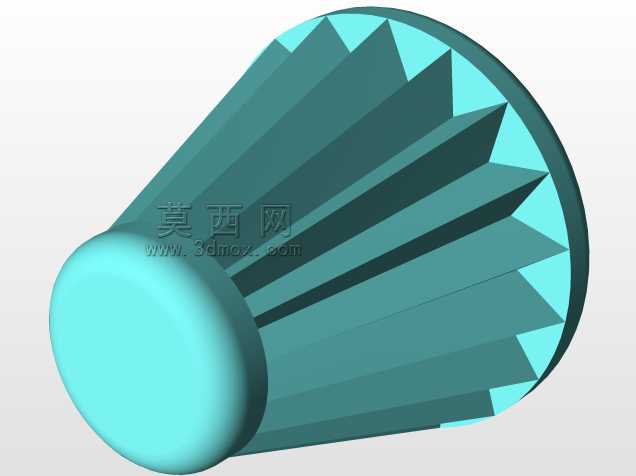

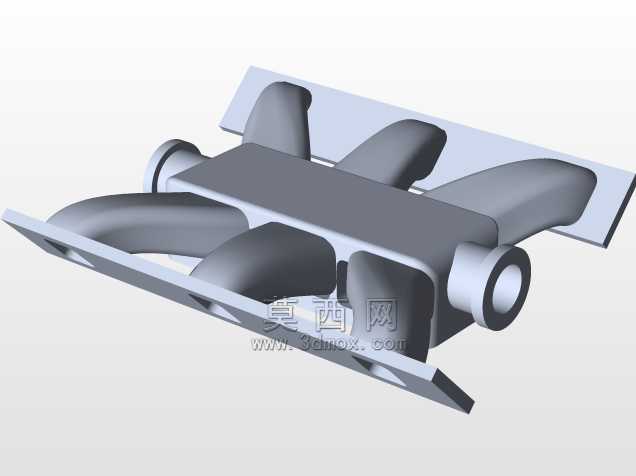

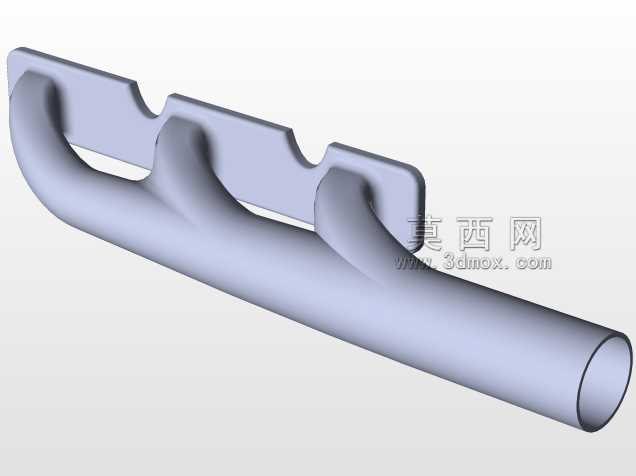

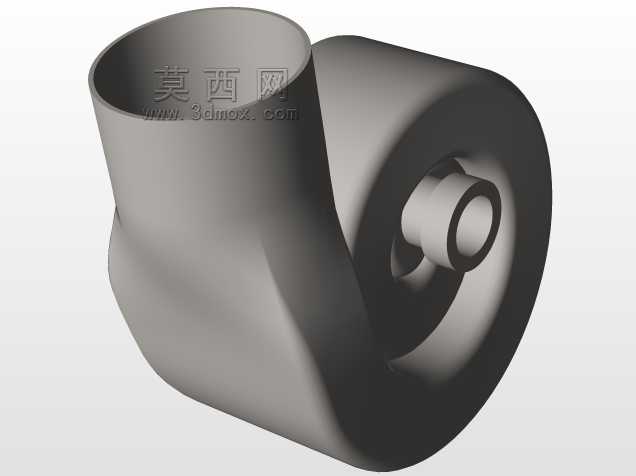

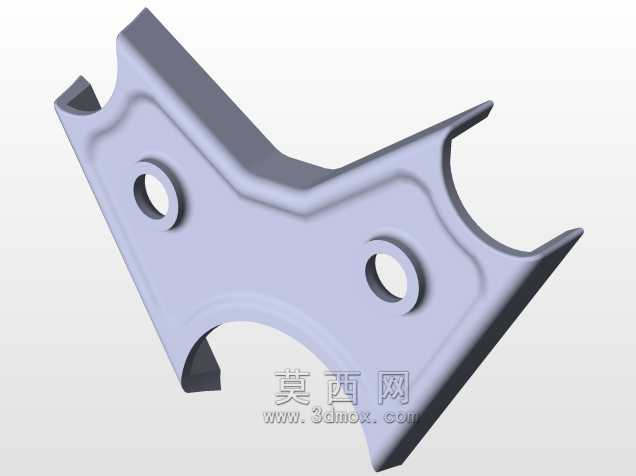

　　从外形尺寸与安装边界来看，该V型六缸动力单元的轴向长度相比同排量直列六缸机型缩短约三分之一，整机重心位于V型夹角的中心线上，安装时可通过缸体两侧的机脚固定位与配套设备的安装支架连接，机脚位置预留了减震垫的安装空间，能够将整机运转时的振动与搭载设备的机架进行隔离，避免振动传递影响其他部件的正常工作。进排气接口分别布置在两列缸盖的外侧与V型夹角的内侧区域，外侧进气接口可匹配空气滤清器、进气歧管与节气门组件，内侧或外侧的排气接口可对接排气歧管与三元催化、消声组件，满足不同布局的舱体管路走向需求。前端轮系预留了发电机、空调压缩机、水泵、转向助力泵的安装位，通过皮带与曲轴前端的皮带轮连接，由曲轴输出动力驱动各附件运转，后端则预留了与变速器、离合器组件连接的飞轮安装面与定位销孔，保证动力输出的同轴度，避免动力传递过程中出现偏磨、异响等问题。

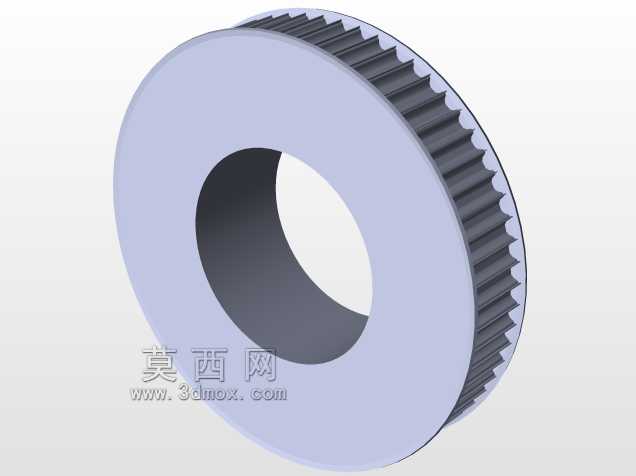

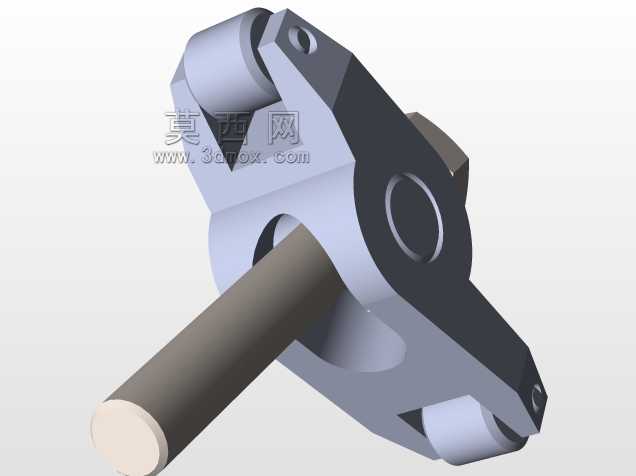

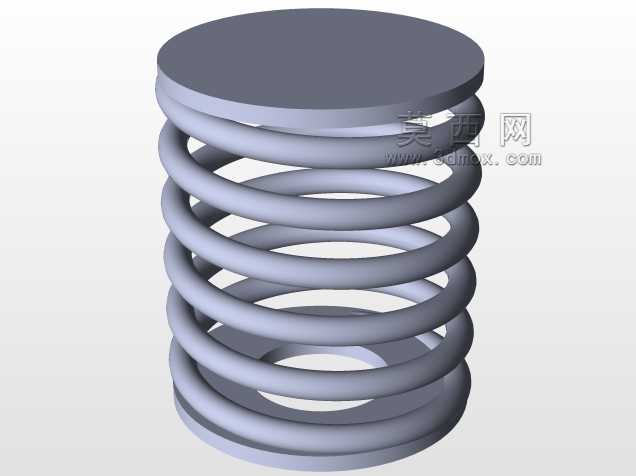

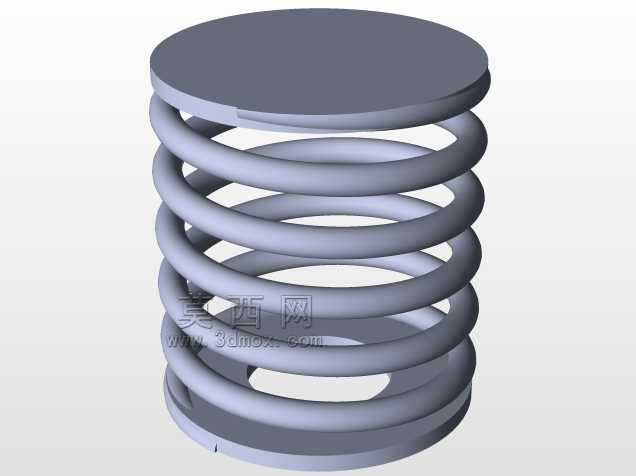

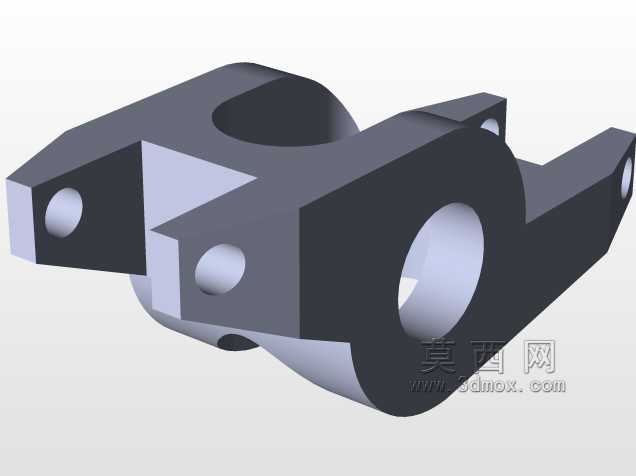

　　在功能特性上，该V型六缸动力单元相比四缸机型拥有更充足的动力储备，高转速区间的动力输出持续性更强，同时V型布局带来的平衡性优势让整机运转时的噪音与振动控制表现更优，能够提升搭载设备的运行舒适性。润滑系统采用压力润滑与飞溅润滑结合的方式，缸体内置的润滑油道将机油泵输送的压力机油引导至曲轴轴颈、凸轮轴轴颈、连杆轴承等高速摩擦副位置，活塞与缸壁之间则通过曲轴运转飞溅的机油完成润滑与冷却，冷却系统采用闭式水冷循环，缸体与缸盖内的冷却水道连通，通过节温器控制冷却液的大小循环路径，保证整机在不同工况下都能维持在合适的工作温度区间，避免过热导致的部件变形、磨损加剧问题。配气机构可根据性能需求选择SOHC或DOHC结构，通过正时链条或正时皮带与曲轴连接，保证气门开闭正时的准确性，部分高性能版本还可匹配可变气门正时、可变气门升程结构，进一步优化不同转速区间的进气效率，提升动力输出表现与燃油经济性。

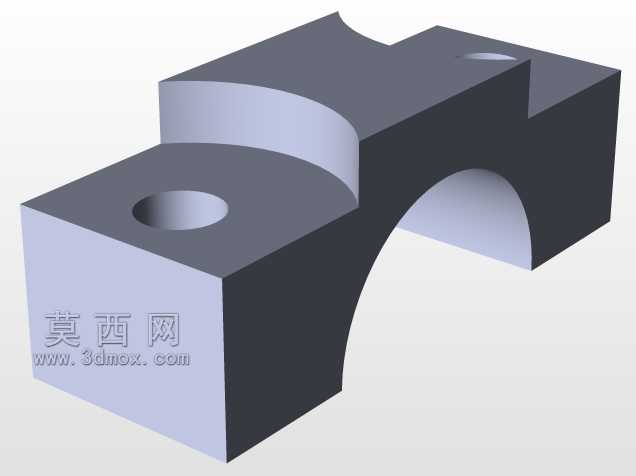

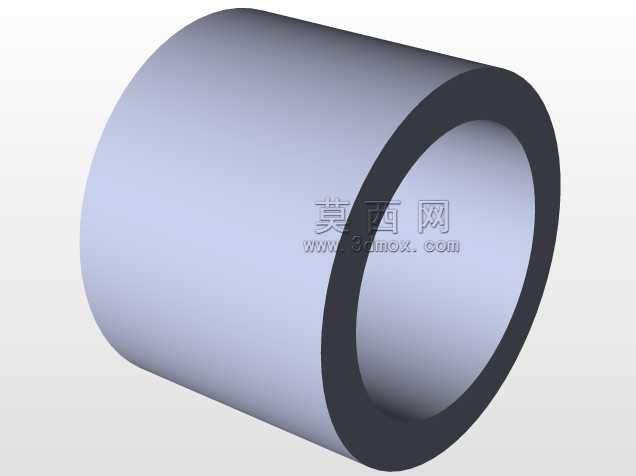

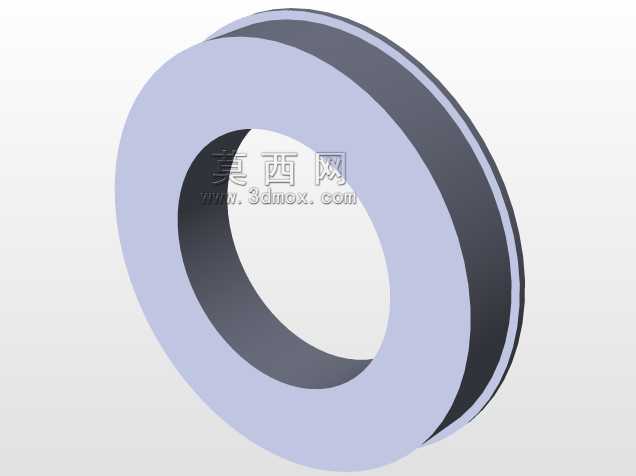

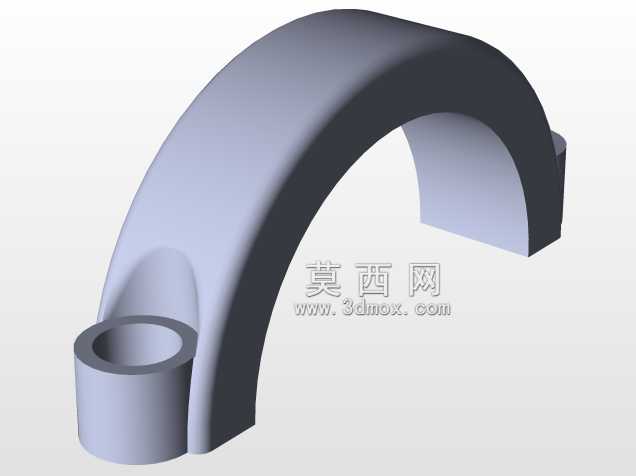

　　建模过程中针对各部件的配合公差进行了对应结构的还原，比如缸筒与活塞之间的配合间隙、活塞环的安装槽位、轴瓦与曲轴轴颈的配合面、密封件的安装沟槽等结构都做了精细化处理，能够直观呈现各部件的装配关系与运动逻辑，既可以作为动力总成结构学习的参考模型，也可用于整车动力舱布局校核、教学演示、结构改进验证等场景，帮助结构设计人员快速理解V型六缸动力单元的组成逻辑与安装约束条件，减少前期布局设计时的边界校核工作量。
