小型履带式行走机器人传动结构设计

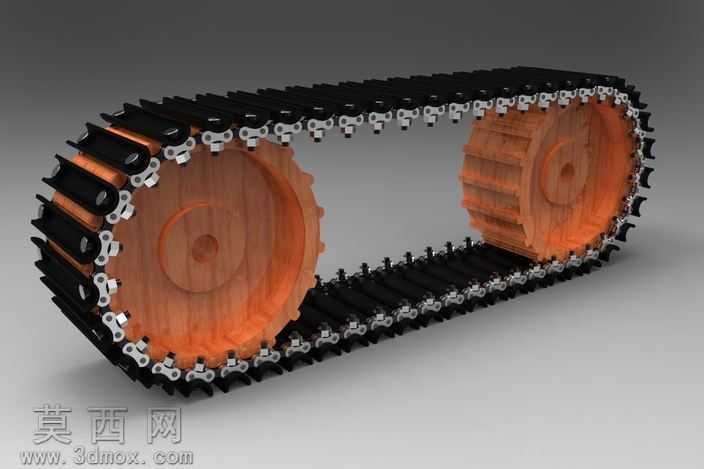

本作品为小型履带式行走机器人的行走传动结构三维建模作品，整体采用双驱动轮搭配闭合履带环的经典履带行走布局，建模过程中对每一处结构细节都做了精准还原。首先在建模阶段，先完成核心驱动轮的结构搭建，两个驱动轮采用带周向啮合齿的轮体结构，轮体表面做了仿木质纹理的材质渲染处理，轮齿的齿距、齿形完全匹配履带内侧的啮合卡位结构，确保传动过程中不会出现打滑、跳齿的问题，轮体中心预留了标准的轴安装孔位，可直接适配常规的小型驱动电机输出轴，方便后续的动力装配对接。履带部分采用模块化拼接设计，每一节履带板都做了独立建模，单节履带板包含黑色的接地防滑主体与银色的金属铰接销轴结构，相邻履带板通过销轴实现铰接转动，能够顺畅绕驱动轮完成弯折回转，整圈履带拼接完成后张紧度适配合理，既不会因过松出现脱轨问题，也不会因过紧增大传动阻力。渲染阶段采用了工作室渐变灰色背景，搭配柔和的多角度打光，既清晰呈现出履带板铰接处的金属销轴质感，也还原了履带主体橡胶类材质的哑光防滑质感，驱动轮的仿木质纹理材质也通过光影变化凸显出轮体的立体结构。设计思路上参考了小型履带移动平台的通行需求，整体结构紧凑，接地面积充足，能够适配复杂非平整路面的行走需求，所有铰接位置都预留了合理的装配间隙，确保结构运动时不会出现干涉卡顿，同时整体结构的零件拆分合理，既可以用于3D打印制作实物原型，也可以作为小型巡检机器人、排爆机器人、教育类机器人竞赛作品的行走底盘基础结构参考，建模过程中对传动啮合关系做了运动仿真验证，确保履带运转过程平顺，啮合位置对位准确，不存在结构冲突问题。
