奥迪R8跑车车身壳体结构三维设计

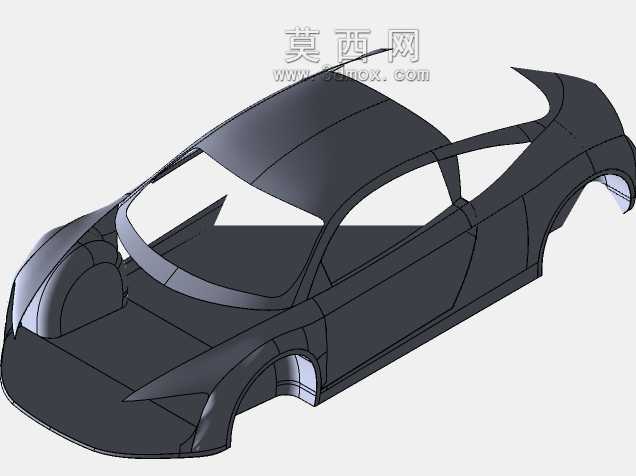

　　该模型还原的是双门运动跑车的承载式车身壳体结构，在实车开发流程中，这类数模是整车总布置阶段的核心基准件，所有底盘硬点、内外饰安装位、动力总成避让空间都要围绕车身壳体的边界做匹配校核。日常项目推进中，车身壳体的曲面质量直接决定后续风阻仿真、冲压工艺可行性、焊装夹具定位精度，建模时优先保证A面曲率连续，侧围与车顶的过渡面采用G2连续处理，避免量产时出现光影畸变，影响整车外观质感。

　　从实际应用场景看，这类车身数模可用于高校汽车专业的车身构造教学，也能作为改装厂商设计宽体套件、空气动力学配件的基准参照，还可用于碰撞仿真的前置模型搭建，验证乘员舱的结构刚度。建模过程中先搭建车身的线框骨架，确定前后悬长度、轴距、轮距这些核心硬点，轮拱位置预留了足够的轮胎跳动空间，即使转向打到最大角度、悬架压缩到极限行程，轮胎也不会与轮拱内衬发生干涉。车门开口的边界做了翻边结构预留，后续安装车门密封条、铰链安装板时可直接匹配对应安装面，不需要额外做结构补全。

　　功能特性上，该壳体模型保留了乘员舱的完整框架，A柱、B柱、门槛梁的截面形状按照承载式车身的传力路径做了简化还原，前围板位置预留了防火墙的安装平面，可后续叠加隔音隔热层、转向柱过孔等细节；后围区域预留了尾翼安装的固定点，对应不同版本的空气动力学套件可直接做适配。车顶与侧围的分缝线按照量产车的焊装分块做了划分，每个分块的拔模角度都控制在冲压工艺允许范围内，避免出现负角导致冲压工序复杂度过高。前舱的避让空间完全匹配中置跑车的布局特点，前轮后方到乘员舱前方的区域预留了散热系统、悬架塔顶的安装位置，乘员舱后方到后轴前方的区域预留了动力总成的安装空间，不会出现结构干涉问题。

　　设计思路上优先还原实车的比例姿态，低趴的车头线条、溜背式的车顶曲线、上扬的侧裙特征都和实车的空气动力学设计逻辑匹配，车头下方的扩散器结构预留了气流通道，可引导车底气流快速导出，降低整车升力；车身后部的尾翼安装位角度经过初步校核，高速行驶时可提供足够的下压力，保证后轮抓地力。模型的安装边界做了统一的基准处理，所有安装面的坐标都对齐整车坐标系，底盘安装点的位置与同平台车型的底盘硬点完全匹配，后续做总装装配时不需要重新调整坐标，可直接导入底盘、动力总成、内外饰的子装配体做干涉检查。

　　从结构细节看，侧围的腰线特征做了锐边处理但保留了合理的圆角，既保证外观的运动感，也避免冲压时出现开裂问题；轮拱边缘的翻边宽度符合轮眉安装的尺寸要求，不需要额外做结构修改；风挡玻璃的安装面预留了玻璃胶的涂胶空间，玻璃与车身的间隙控制在量产车的常规公差范围内，后续安装玻璃时不会出现间隙不均的问题。车门框的密封面做了整圈的连续平面处理，保证密封条安装后的密封性能，避免雨天行车出现漏水问题。整个壳体的壁厚按照量产车的钢板厚度做了等比例简化，在做刚度仿真时可直接赋予对应材料参数，不需要额外调整壁厚属性，能大幅缩短前期方案验证的周期。
