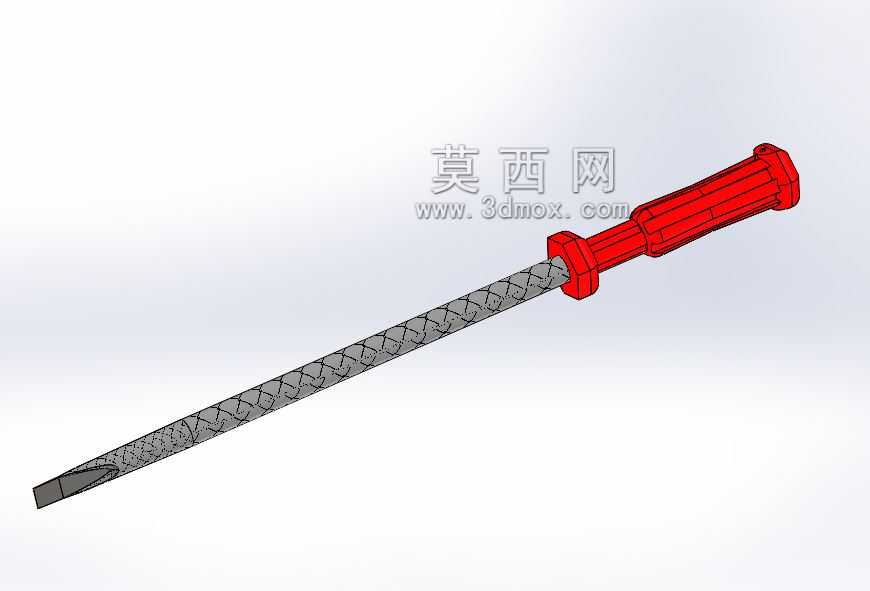

一字型手动螺丝刀三维结构设计

　　这款一字型手动螺丝刀的结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际操作的功能性要求。先从使用场景来看，这类工具覆盖了从民用家电拆装、家具组装，到工业产线预装、设备日常维保、五金加工工位辅助操作等多个场景，不同场景下对工具的受力、握持手感、刀头契合度都有差异化要求，设计过程中需要平衡通用性与专项使用的可靠性。

　　从功能特性层面拆解，刀头部分采用标准一字楔型结构，刃口的厚度、宽度与开角经过反复校核，既能够适配常规规格的一字槽螺钉，也能在施加扭矩时避免刃口崩裂或者螺钉槽口滑牙的问题。刀杆部分做了全周的防滑滚花纹理处理，这部分设计并非为了外观装饰，而是在需要精细调整螺钉位置、或者徒手小幅拧动螺钉的时候，手指可以直接捏住刀杆施加精准的微调力矩，滚花的齿距和深度经过测算，既不会因为齿纹过锐划伤手指，也能保证手部有薄汗或者沾有少量油污时仍有足够的摩擦力，不会出现打滑的情况。刀杆与手柄的连接部位做了加大的轴肩过渡结构，这个结构的作用是分散扭矩传递时的应力集中，避免长期大扭矩使用时刀杆与手柄连接处出现断裂、松动的问题，同时轴肩的端面可以在需要的时候用手锤轻敲，辅助处理锈蚀咬死的螺钉，提升工具的场景适配能力。

　　手柄部分采用带多道纵向防滑筋的圆柱型结构，整体直径符合成年人手掌握持的人机工程尺寸，纵向筋条的方向与拧动时的施力方向垂直，能够在手掌施加扭矩时最大化静摩擦力，减少长时间握持操作的手部疲劳。手柄尾部做了圆弧收边处理，避免掌心顶靠时出现硌手的问题，同时手柄内部与刀杆的连接采用嵌入式注塑结合的结构，刀杆嵌入手柄的部分做了扁位与滚花双重防转设计，保证大扭矩施加时刀杆不会在手柄内部空转。

　　设计思路上，整个模型采用全参数化建模逻辑，刀头的刃口尺寸、刀杆长度与直径、手柄的各段直径与长度、防滑筋的数量与尺寸都设置了可调整的参数变量，后续如果需要衍生不同规格的螺丝刀产品，只需要调整对应参数就能快速生成新的模型，不需要重新绘制几何特征，大幅提升系列化设计的效率。建模过程中对所有的过渡圆角都做了统一规范，外露的棱边全部做了倒钝处理，完全符合手动五金工具的安全设计要求，避免使用过程中棱边划伤操作人员。

　　从外形尺寸与安装边界来看，这款螺丝刀的整体长度适配常规手动操作的空间要求，刀杆长度能够覆盖大部分常规安装场景的深度需求，不会因为刀杆过短无法深入沉孔位置，也不会因为刀杆过长在狭小空间内操作出现干涉。手柄的最大外径经过控制，既保证足够的握持力矩，也能在多数设备旁的狭小操作空间内完成拧动动作，不会因为手柄过粗被周边零部件卡滞。刀头的尺寸公差按照五金工具的行业标准设定，与标准一字槽螺钉的配合间隙控制在合理范围内，既能够顺利插入螺钉槽，也不会因为间隙过大导致拧动时槽口受力不均出现滑丝。

　　在结构强度校核层面，建模时同步考虑了材料的力学特性，刀杆部分采用常用的合金工具钢材料属性做受力仿真，确保额定扭矩下刀杆的弯曲变形量在允许范围内，不会出现永久变形；手柄部分采用常用的PP塑料材料属性，校核了扭矩传递时手柄的剪切应力，保证连接处的强度满足长期使用要求。整个模型的几何特征完全符合实际加工工艺要求，刀杆部分的滚花、刀头的铣削加工、手柄的注塑成型都能直接对应现有成熟的加工工序，没有无法落地的异形结构，不需要额外开发特殊的加工工装就能实现量产。
