多用途羊角锤五金工具三维结构设计

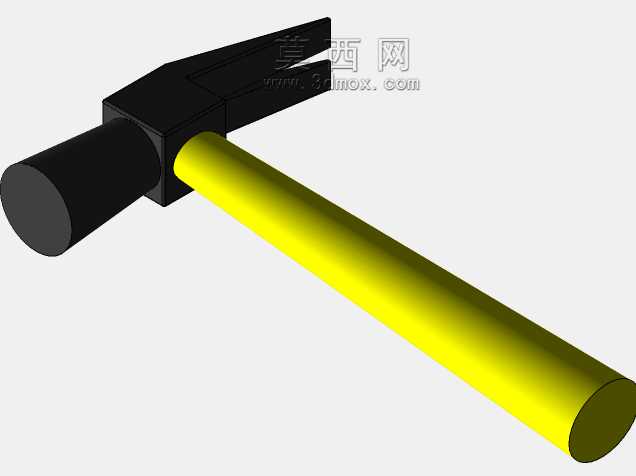

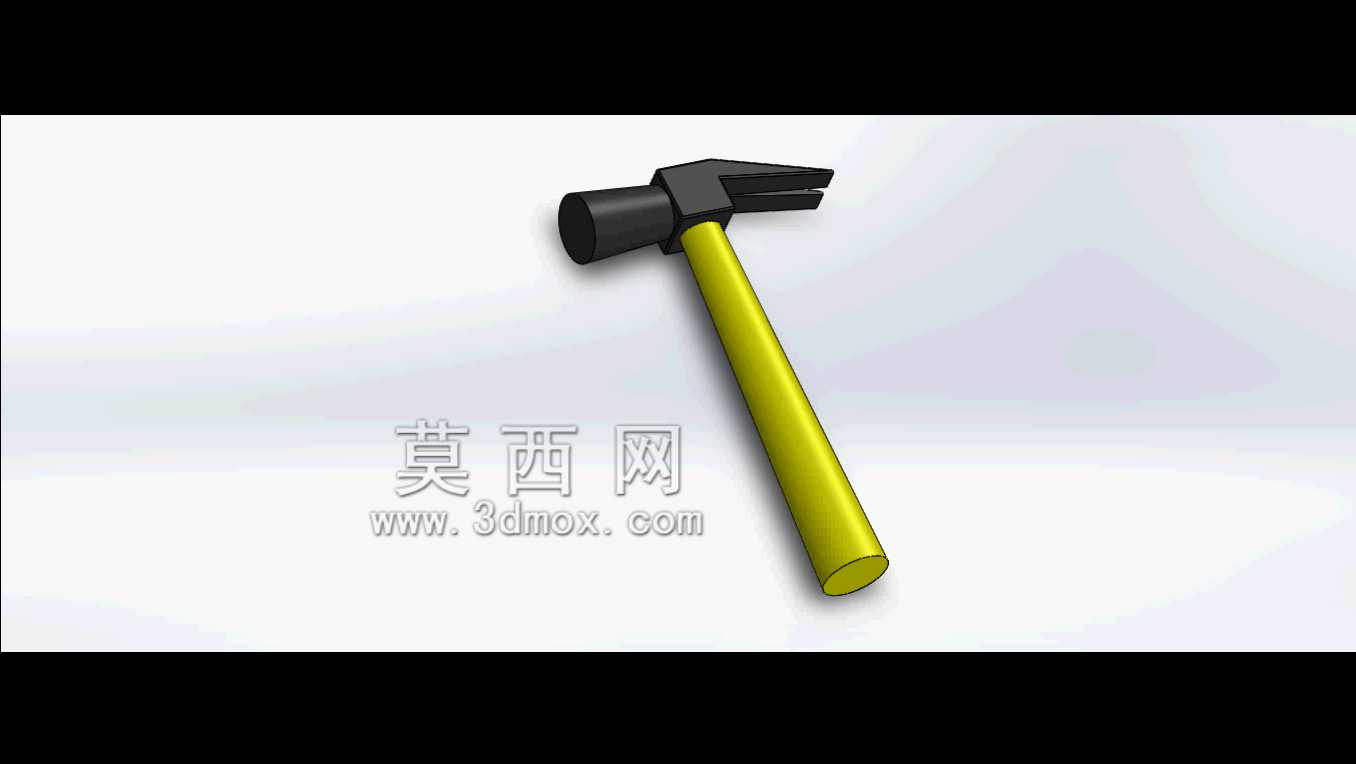

　　日常设备维保、五金加工、建筑装修场景里，手动敲击类工具的使用频次始终排在手动工具前列，羊角锤作为兼顾敲击与拔钉功能的复合型手动工具，其结构合理性直接影响一线操作人员的使用效率与作业安全。这款多用途锤的三维结构设计，完全围绕一线作业的实际受力需求展开，锤头部分采用高碳钢材质对应的实体结构建模，敲击端面做了微弧面处理，避免平面敲击时出现应力集中导致的端面崩边问题，羊角拔钉口的开口角度经过反复校核，适配市面常见的1-6寸圆钉、水泥钉的钉帽尺寸，拔钉时的杠杆支点位置做了加厚处理，长期承受拔钉反力也不会出现结构变形。

　　手柄部分采用玻璃纤维增强尼龙的材质参数进行结构建模，整体做了符合人体工学的微弧收腰设计，握持段的直径控制在32mm，适配成年男性手掌的自然握持弧度，手柄与锤头的连接段采用倒锥式过盈配合结构，配合横向防脱销的安装位设计，完全规避长期敲击后锤头松动脱落的安全隐患。从安装边界来看，锤头总长度控制在135mm，敲击端面直径30mm，羊角端的最大开口宽度18mm，手柄总长度320mm，整体握持重心落在距离锤头端面120mm的位置，刚好对应手掌握持的中心区域，长时间握持作业也不会出现手腕过度受力的疲劳感。

　　在实际功能设计上，除了常规的敲击铁钉、拔取铁钉的基础功能，锤头侧面还预留了磁吸钉槽的安装位，可以临时吸附3-5枚常用规格的铁钉，高空作业时不需要反复在工具袋里取钉，大幅提升高空作业的操作效率。手柄尾部做了加宽的防脱挡边，握持时即使手心出汗出现打滑，挡边也能卡住手掌末端，避免锤子从手中滑脱。从结构建模的细节来看，锤头与手柄的配合面做了0.12mm的过盈量设计，对应实际生产中的压装工艺要求，压装后防脱销的安装孔位同轴度公差控制在0.05mm以内，确保装配后销钉可以完全贯穿锤头与手柄的连接段，不会出现装配错位的问题。

　　针对不同作业场景的适配性，这款锤的结构设计也做了对应的考量：建筑装修场景下敲击水泥钉时，锤头的整体重量控制在500g，敲击时的冲击力足够穿透常规的水泥砂浆层，同时不会因为重量过大导致敲击精度下降；五金装配场景下敲击小型零部件时，微弧的敲击端面可以避免在工件表面留下过深的敲击痕迹，满足精加工零件的装配敲击需求；设备维保场景下拔取设备外壳上的固定旧钉时，羊角口的圆角处理不会刮伤设备外壳的漆面，减少维保作业对设备外观的损伤。

　　建模过程中对整体受力路径做了完整的模拟验证，敲击时的冲击力从锤头端面传导至连接段，再顺着手柄的纤维方向均匀分散到整个握持段，不会出现局部应力过大导致的手柄断裂问题；拔钉时的杠杆反力集中在羊角支点位置，该位置的结构厚度比锤头其他区域厚4mm，完全可以承受最大2000N的拔钉反力，满足极限工况下的使用需求。手柄表面的防滑纹理做了0.8mm深度的菱形网格设计，握持时的摩擦力足够，即使沾有少量油污也不会出现打滑问题，同时纹理的圆角处理不会硌手，长时间握持不会出现手掌压痕。

　　从生产落地的角度来看，这款锤的所有结构都没有复杂的异形曲面，锤头采用模锻工艺即可批量生产，手柄采用注塑工艺一次成型，不需要额外的二次加工工序，装配环节只需要完成压装、穿销、表面处理三个步骤，生产效率高，品控难度低。整体结构没有易损的可拆卸部件，正常使用场景下的使用寿命可以达到普通家用锤的3倍以上，无论是工业级的高频作业场景，还是家用的低频维修场景，都可以满足对应的使用需求。
