SolidWorks设计办公长尾夹回形针结构

　　日常办公场景里，纸质文件的临时固定、零散单据的归集整理，始终离不开小型夹持类文具的支撑，这类产品看似结构简单，实则对夹持力持久性、操作便捷性、材料形变恢复能力有着非常务实的工程要求。本次呈现的结构设计，将长尾夹的大厚度文件夹持能力与回形针的轻薄文件快速固定特性做了融合性结构尝试，打破了两类传统文具的功能边界。

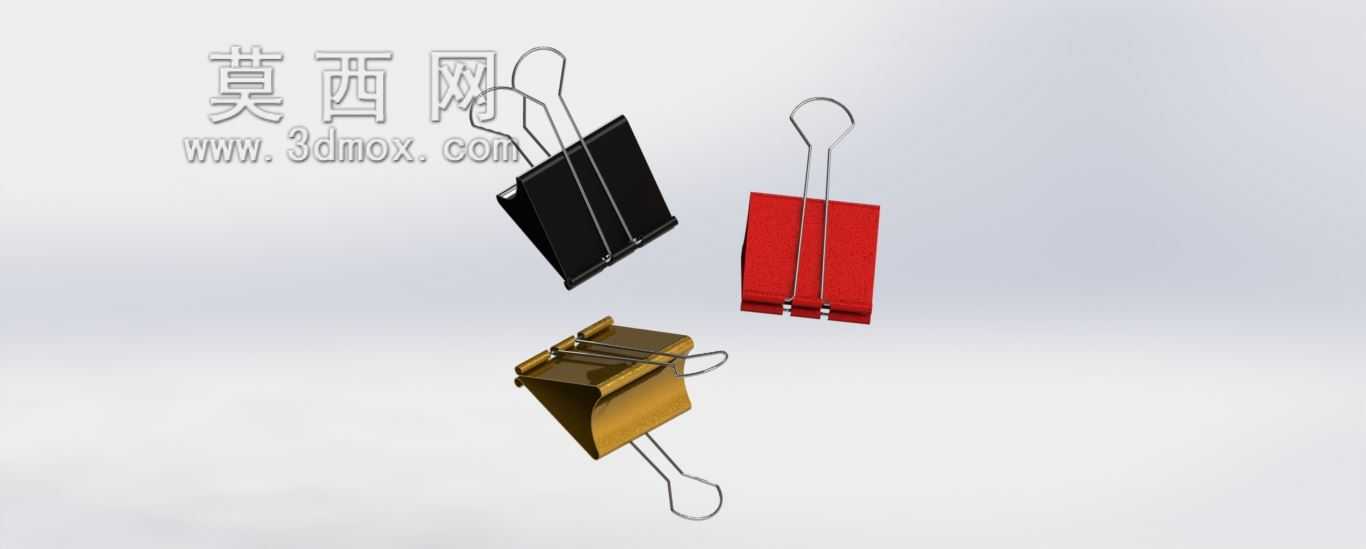

　　从实际使用场景出发，传统长尾夹依靠黑色金属夹身的预紧弯折结构提供持续夹持力，搭配两根钢丝弯制的手柄实现开合操作，适合夹持厚度5mm到20mm的堆叠文件，但夹身整体占用空间较大，夹在文件上后堆叠存放时会产生明显凸起，不适合薄文件的平整收纳；而普通回形针依靠钢丝自身的弹性形变卡紧纸张，仅能夹持1到3张薄纸，夹持力弱，稍大的翻动幅度就会脱落，无法满足稍厚文件的固定需求。这套融合结构在设计时，首先对夹持力的分布做了重新规划：夹身部分沿用长尾夹的弯折成型思路，采用冷轧弹簧钢带一次冲压弯折成型，夹身的两个夹持面做了细微的内凹弧度处理，保证夹持纸张时，接触面的压力从夹身根部到开口处均匀递减，避免局部压力过大造成纸张压痕破损，同时也防止压力不足导致文件滑落。

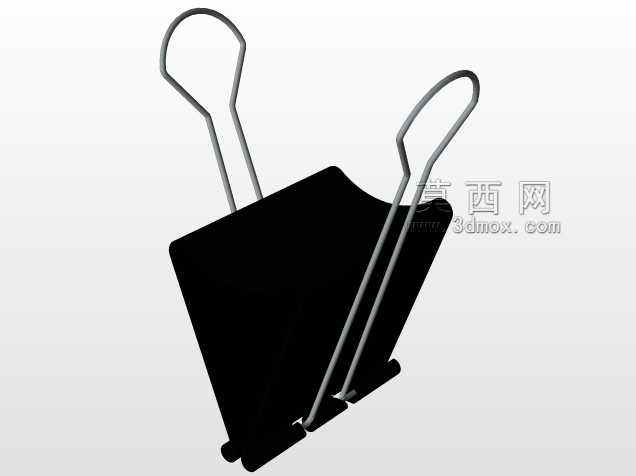

　　钢丝手柄部分没有沿用传统长尾夹的对称环形手柄，而是参考回形针的钢丝走线逻辑，将其中一侧的手柄延长并弯制出回形针形态的卡线结构，当需要夹持薄文件时，无需捏动长尾夹的开合手柄，直接将延长的钢丝端拨开，顺着纸张边缘卡入即可实现薄纸快速固定，此时长尾夹的夹身部分相当于一个配重底座，能够让夹好的文件直立放置在桌面，方便快速查阅取用；当需要夹持厚堆叠文件时，捏动两侧手柄打开夹身开口，即可像普通长尾夹一样完成厚文件夹持，此时延长的钢丝端可以弯折卡在文件边缘，避免手柄晃动产生异响，也能防止夹身在文件堆叠时被意外刮碰脱落。

　　尺寸设计上，夹身部分的有效夹持宽度设定为25mm，和常规25mm规格长尾夹的夹持边界保持一致，能够适配绝大多数A4、B5规格办公文档的边距，不会遮挡文件上的印刷内容；夹身闭合状态下的整体厚度控制在8mm，比同规格传统长尾夹薄2mm，堆叠存放时能够减少文件堆的整体凸起高度，提升文件柜的空间利用率。钢丝部分采用直径0.8mm的弹簧钢丝弯制，整体弯折半径全部控制在1.5mm以上，避免钢丝弯折处出现应力集中导致断裂，经过反复开合测试，钢丝的形变恢复率能够保持在98%以上，满足日常办公高频次使用的寿命要求。

　　结构细节处理上，夹身的两个开口边缘做了0.3mm的圆角钝化处理，避免锋利的钢板边缘割伤使用者手指，也防止划损文件表面；钢丝与夹身的连接位置做了限位卡槽设计，钢丝在开合转动时不会从夹身的连接孔中脱出，转动阻尼控制在0.2N·m，既保证捏动手柄时开合顺畅，又能让手柄在任意开合角度保持位置，不会因为自身弹力突然回弹夹手。夹身表面采用哑光黑色电泳处理，相比传统的喷漆处理，表面更耐磨，长期使用不会出现掉漆锈蚀的问题，哑光表面也不会在强光下产生反光，避免办公环境下的光线反射干扰视线。

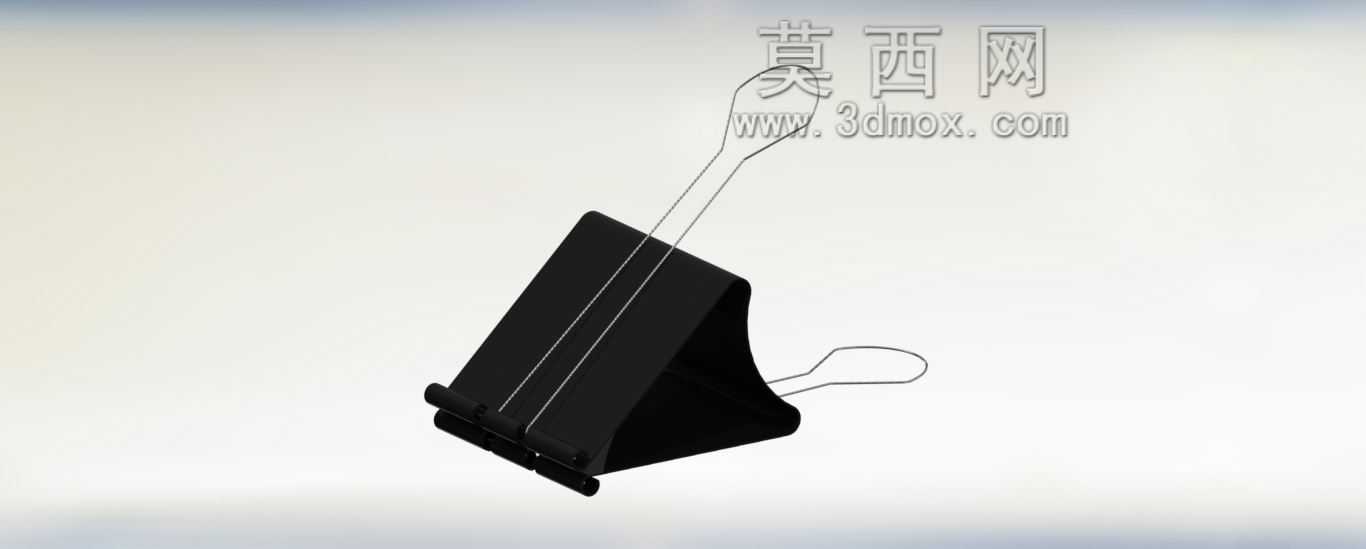

　　从建模逻辑来看，整个结构的建模过程优先采用钣金模块完成夹身的弯折成型，先绘制夹身的平板展开轮廓，标注好各个弯折边的折弯系数，预留出钢丝连接孔的冲压位置，再依次完成各道弯折工序的特征添加，保证最终成型的夹身尺寸和实际钣金加工的工艺参数完全匹配；钢丝部分采用3D草图绘制空间走线，扫描特征完成钢丝实体建模，所有弯折位置都添加了圆角特征，和实际钢丝弯制的工艺形态保持一致，建模过程中对夹身和钢丝的配合位置做了干涉检查，确保手柄开合转动时没有零件干涉，装配关系符合实际产品的装配逻辑。

　　这类融合结构的小型夹持文具，除了常规办公场景的文件整理外，还可以拓展到生产车间的临时工艺卡片固定、仓储物料的标签悬挂固定、手绘创作阶段的画纸临时固定等场景，相比单一功能的传统文具，能够减少办公桌面的文具存放数量，降低不同场景下更换文具的操作成本。结构设计上没有采用多余的复杂零件，全部依靠金属材料自身的弹性实现夹持功能，没有额外的弹簧、转轴等易损零件，整体结构可靠性更高，生产加工时仅需要冲压、弯折、表面处理三道主要工序，加工成本和传统长尾夹基本持平，具备批量生产的工艺可行性。
