V12发动机曲柄活塞总成结构设计

项目分类:发动机 发布时间:2024-10-24 ID:786255
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计
  • V12发动机曲柄活塞总成结构设计

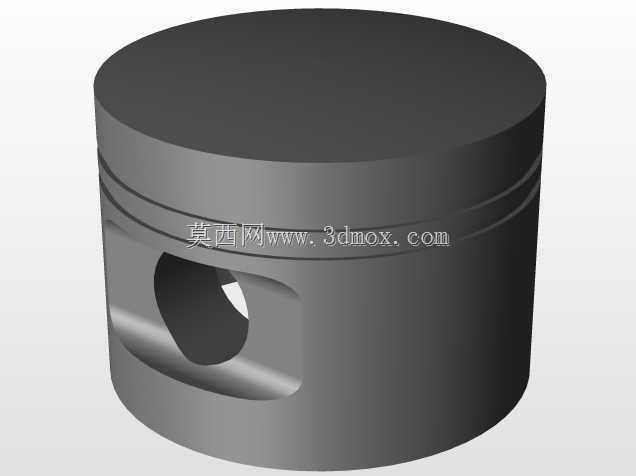

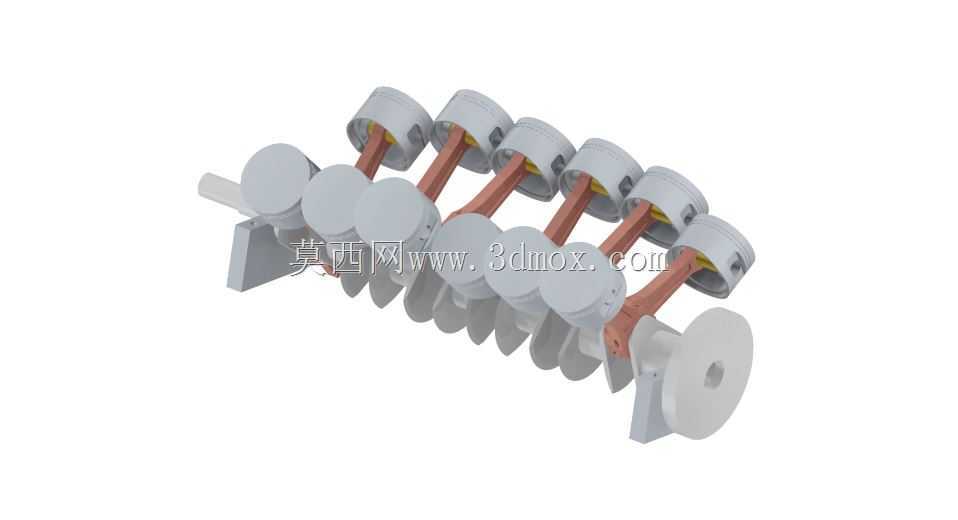

  这套曲柄活塞总成是V型12缸内燃机的核心运动转换部件,主要应用于大排量豪华乘用车、高性能赛车以及重型特种动力装备的动力输出端,承担着将燃烧室燃气爆发产生的直线往复运动转化为曲轴旋转扭矩的核心功能,是决定发动机动力输出平顺性、转速上限与机械效率的关键结构。从设计逻辑来看,整套结构采用60度夹角的V型布局,两侧各6组活塞连杆组件错拐布置在曲轴的12个曲柄销上,这种错拐设计能够让各缸点火间隔均匀控制在60度曲轴转角,大幅降低动力输出的脉冲波动,即使不配备大质量平衡轴,也能实现极高的运转平顺性,适配高转速工况下的动平衡要求。活塞部分采用轻量化的裙部镂空设计,活塞销孔与连杆小头采用全浮式配合结构,能够在高转速往复运动中自动调整配合间隙,

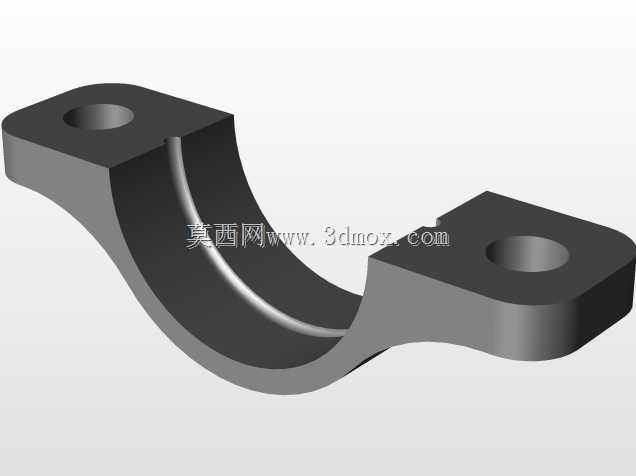

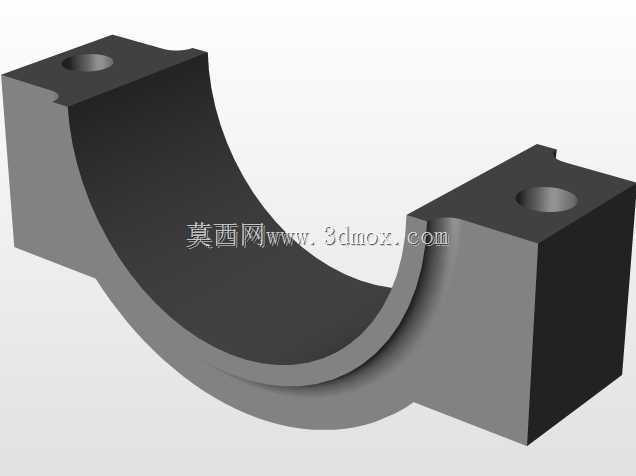

  减少偏磨风险;连杆采用工字形截面的锻钢结构,在保证足够抗拉、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴高速旋转时的惯性载荷。曲轴部分的12个曲柄销按照点火顺序错开相位布置,两端的主轴颈用于支撑整根曲轴安装在缸体主轴承座上,输出端预留的法兰结构用于连接飞轮与动力输出总成,安装时需要严格控制各主轴颈的同轴度公差,以及曲柄销与主轴颈的平行度公差,避免运转过程中出现偏载烧瓦的问题。从安装边界来看,整套总成的轴向尺寸需要匹配V12缸体的曲轴箱长度,活塞在上止点位置时的顶面高度需要与燃烧室压缩比设计值匹配,连杆大头的侧向摆动间隙需要提前校核,避免运转过程中与缸筒内壁、曲轴平衡块发生运动干涉。在实际工程应用中,

  这类V12曲柄活塞总成的动平衡精度要求远高于普通直列四缸、六缸机型,每个活塞连杆组件都需要经过分组配重,曲轴本身也需要经过动平衡去重处理,才能在每分钟数千转的高转速工况下保持稳定运转,避免出现异常振动导致的机件疲劳损坏。整套结构的运动配合间隙需要根据不同的工况温度、润滑条件设定合理的公差范围,活塞与缸壁的配合间隙、连杆轴瓦与曲柄销的配合间隙都直接影响发动机的机械损耗与使用寿命,是结构设计阶段需要反复校核计算的核心参数。
