等比例七叶船用推进螺旋桨结构设计

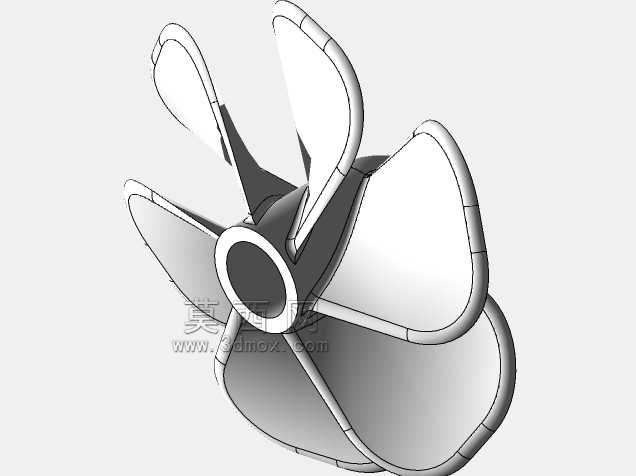

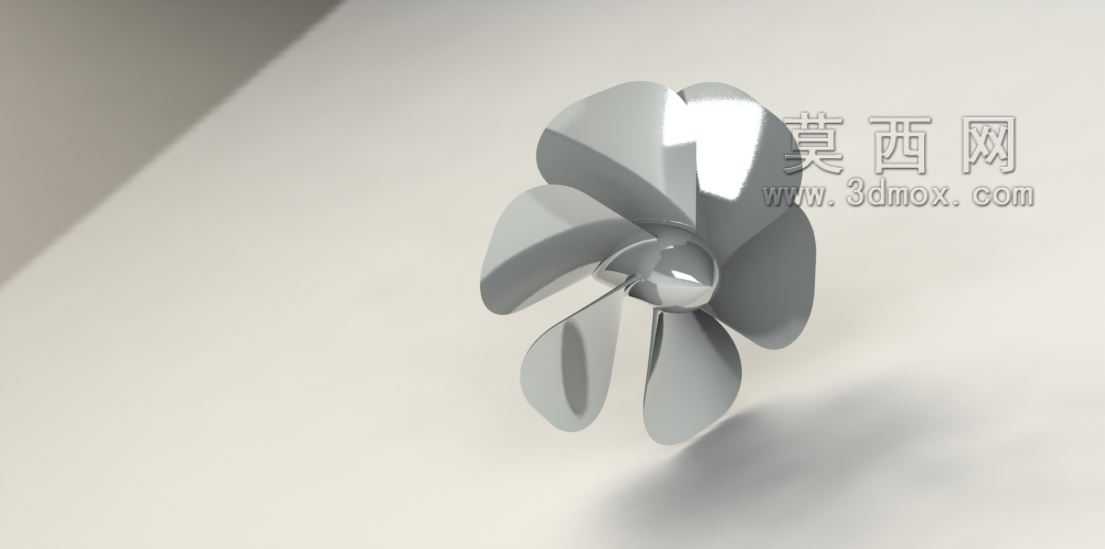

　　在船舶推进系统的选型匹配环节，螺旋桨作为把主机输出扭矩转化为轴向推进力的核心部件，其叶型设计、盘面比、叶数选择直接决定了整船的航行效率、振动水平与噪音表现，这款七叶结构的螺旋桨，最初是针对中小型内河作业艇、休闲游艇以及水下潜航设备的低噪推进需求开发的，和常规三叶、四叶桨相比，七叶结构的单叶载荷更低，在相同推进功率下，叶梢涡流强度明显减弱，不仅能降低桨叶旋转过程中产生的空泡概率，还能大幅削减桨叶扫过船体伴流区时产生的脉动压力，减少船体结构的振动传递，对提升乘坐舒适性、降低水下航行噪音有明显作用。从结构设计逻辑来看，这款螺旋桨采用了等比例实尺建模思路，桨叶的翼型截面从叶根到叶梢遵循特定的螺距变化规律，叶根位置做了加厚过渡处理，

　　和桨毂的衔接区域采用大圆角顺滑过渡，避免应力集中导致的桨叶断裂风险，桨毂中心设计有标准的锥孔配合面，配套键槽结构来传递轴系扭矩，安装时可以直接和标准规格的螺旋桨轴配合，不需要额外做转接结构，安装边界上，桨毂的轴向定位台阶尺寸、锥度比例都参考了通用小型船舶轴系的设计规范，适配直径30-50mm区间的推进轴系，盘面整体直径覆盖0.4-1.2m的选型区间，能匹配15-150马力区间的舷内外机、电动推进动力单元。实际应用场景中，这类多叶螺旋桨除了常规民用船舶使用，还可以适配水下机器人、无人测量船的推进系统，低振动的特性可以避免桨叶振动干扰船载声学探测设备的正常工作，设计过程中，每一片桨叶的曲面都经过了流体力学层面的曲率优化，

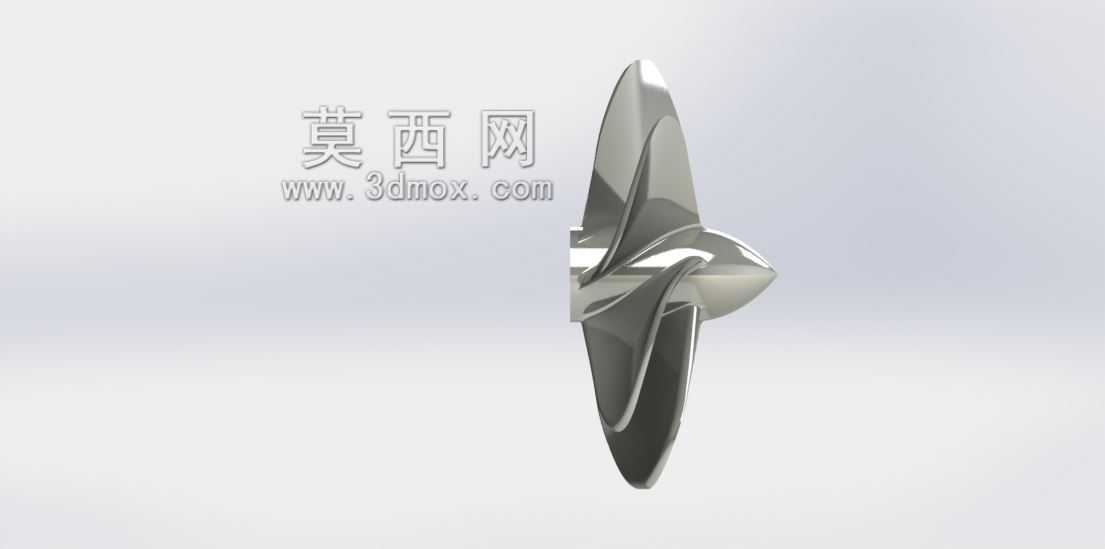

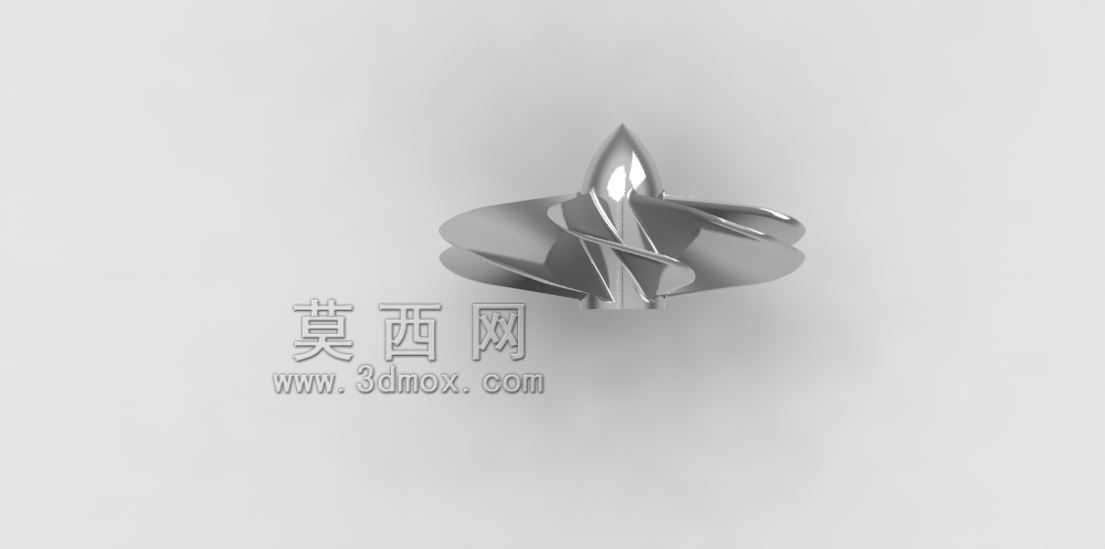

　　叶梢位置做了轻微的侧斜处理，能够让桨叶在进入和离开伴流场时的载荷变化更平缓，进一步降低激振力，桨叶表面的曲面连续性控制在G2以上，不管是做金属铸造还是尼龙材质3D打印，都能保证成型后的表面顺滑度，减少水流摩擦阻力。和普通螺旋桨不同的是，这款七叶桨的螺距比设定在0.8-1.1的区间，兼顾了低速航行时的推力输出和高速段的推进效率，不会出现低转数下推力不足、高转数下主机过载的问题，在浅水区航行时，多叶结构的抗空泡特性也能减少泥沙水流对桨叶表面的气蚀损伤，延长部件的使用寿命。建模过程中，所有桨叶采用阵列关联设计，调整单个叶型参数时可以同步更新所有叶片的几何特征，方便后续根据不同船型的阻力特性做参数化调整，桨毂后端设计有整流帽的配合台阶，

　　安装后可以减少桨毂后方的涡流阻力，进一步提升整体推进效率，整个模型的几何公差控制参考了船用螺旋桨的制造标准，叶型的厚度分布、螺距误差都在可加工范围内，不管是用于结构教学、流体仿真分析，还是直接用于数控加工生产，都能满足工程层面的精度要求。在做配套选型时，需要注意螺旋桨和船体艉部的间隙预留，叶梢和船体外壳的间隙要控制在桨直径的10%以上，避免桨叶旋转时的脉动压力直接作用在船壳板上引发共振，同时轴系的同轴度要控制在允许范围内，防止桨叶旋转时出现偏心振动，加剧轴承磨损。
