嵌入式家用厨房电烤箱结构设计

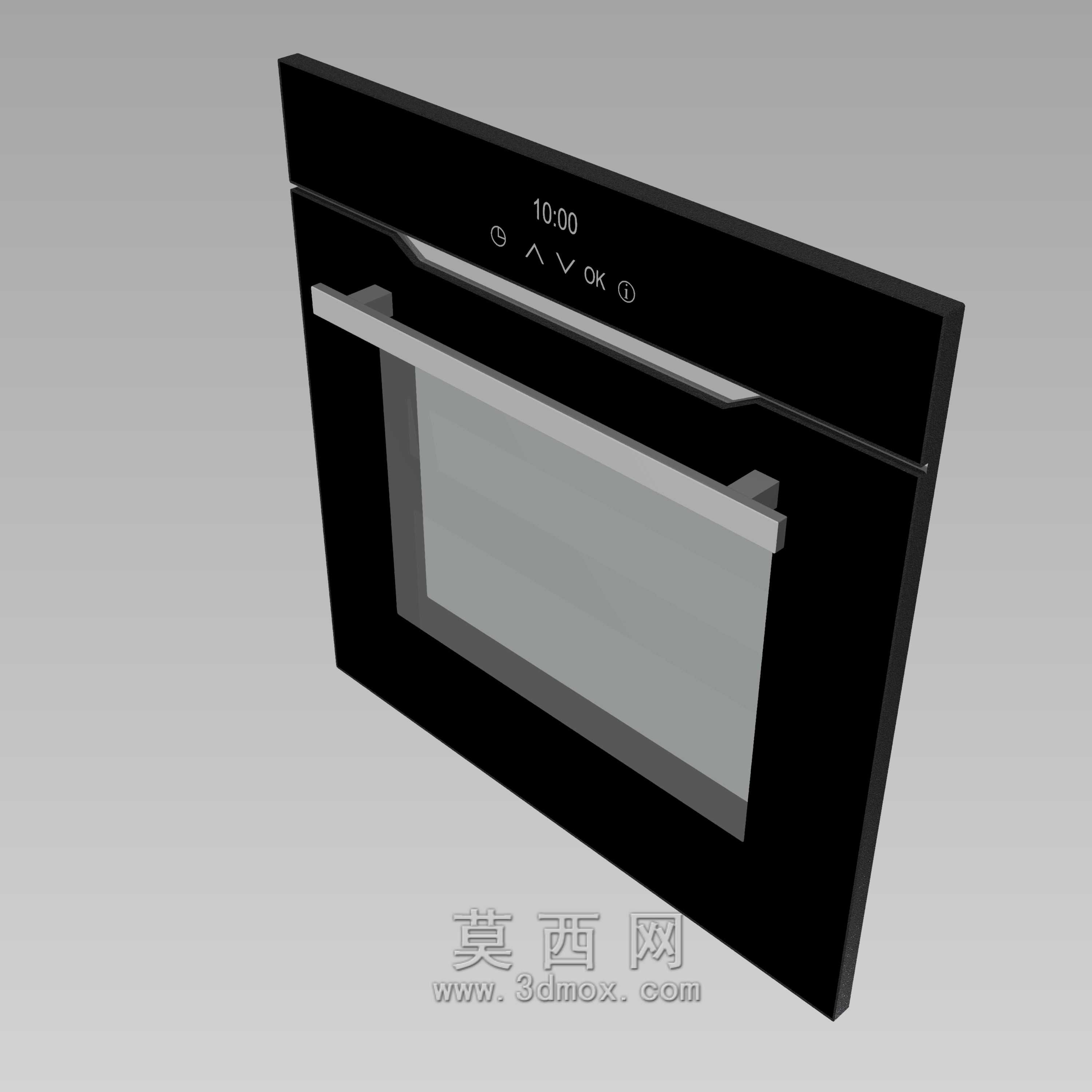

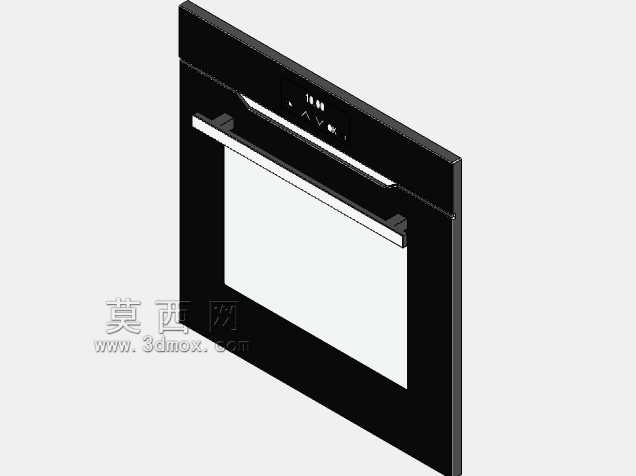

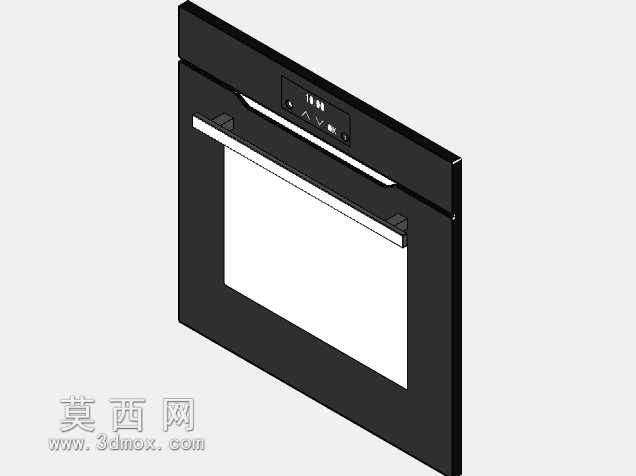

　　做嵌入式厨电结构设计快八年，经手的烤箱类模型少说也有四十多套，这套嵌入式烤箱的结构处理思路，刚好踩中了当下家装嵌入式厨电的几个核心痛点。先从安装边界说起，现在国内主流橱柜的嵌入预留位大多遵循600mm宽度模数，这套模型的外框宽度严格卡595mm的适配尺寸，两侧各留2.5mm的安装调节间隙，高度方向做了455mm的外凸尺寸，刚好适配常规地柜的柜体高度，进深控制在550mm，不会出现突出橱柜台面或者嵌进去留缝过大的问题，安装时底部预留的10mm通风间隙位，也在模型里做了对应的结构避让，不用后期安装师傅现场切柜体改尺寸。

　　从实际使用场景来看，这类嵌入式烤箱主要面向家庭日常烘焙、食材烘烤、餐食复热等需求，和台式烤箱不同，嵌入式产品的散热结构必须做前置处理，这套模型的散热风道全部隐藏在门板上方的操控区后侧，工作时热风从门板与操控面板的缝隙排出，不会像台式烤箱那样侧面散热烤坏橱柜板材，这也是嵌入式厨电和台式产品最核心的结构差异。门板部分做了双层钢化玻璃的夹层结构，中间留12mm的空气隔热层，长时间230度高温烘烤时，外门板表面温度能控制在45度以内，避免家里孩童误触烫伤，门把手做了横向一体化的隐藏式金属拉手，突出门板表面的高度只有28mm，不会勾挂厨房的围裙、抹布之类的物件，也符合现在极简家装的外观需求。

　　操控区的布局完全贴合日常操作逻辑，所有触控按键都布置在门板上方的倾斜面上，用户站立操作时不用弯腰低头就能看清按键标识和时间显示，显示区域做了内凹的遮光处理，厨房主灯从上方照射时不会出现反光看不清数字的问题，按键的反馈行程在模型里做了0.8mm的按压间隙预留，后期装触控弹片或者电容触控模组都有足够的调整空间。内腔部分的结构做了圆弧过渡的边角处理，没有清洁死角，内胆侧壁的烤盘层架卡槽做了等距25mm的排布，一共5层卡位，可以同时放置不同高度的烤盘，满足多层同烤的需求，卡槽的冲压深度做了8mm，烤盘推进去不会出现侧翻滑落的问题。

　　设计的时候特意把电控元件的安装位全部集中在腔体后侧的上部区域，和高温腔体之间做了20mm的隔热棉填充间隙，既避免高温烘烤加速电控元件老化，也方便后期售后维修拆卸，不用把整个烤箱从橱柜里拆出来就能更换主控板。门板的铰链结构做了可调式的阻尼铰链，开门角度可以在30度到90度之间任意悬停，烤到中途拉开门刷酱料或者取食材的时候，门板不会突然下坠砸到手臂，铰链的安装位做了3mm的位置调节余量，安装时可以微调门板和外框的缝隙均匀度，避免出现一边缝大一边缝小的外观问题。

　　从结构建模的细节来看，所有的板材折弯角都做了R0.5的圆角处理，没有尖锐的钣金边角，生产组装的时候不会划伤工人的手，外框的拼接处全部做了卡扣加焊接的双重固定结构，长期高温工作环境下不会出现钣金变形开裂的问题。电源线的出线位做在机身后侧的右下角，刚好对应橱柜预留的插座位置，不用额外弯折电源线，出线口做了橡胶护圈，避免钣金锐边割破电源线绝缘层造成漏电风险。整体结构没有多余的复杂零件，生产时的钣金开模、冲压、折弯工序都能在常规钣金车间完成，不需要特殊的定制加工设备，组装工序也简化到12步就能完成整机组装，能有效控制生产制造成本，适配大众消费级厨电的成本控制要求。
