嵌入式四眼电磁感应加热灶具结构设计

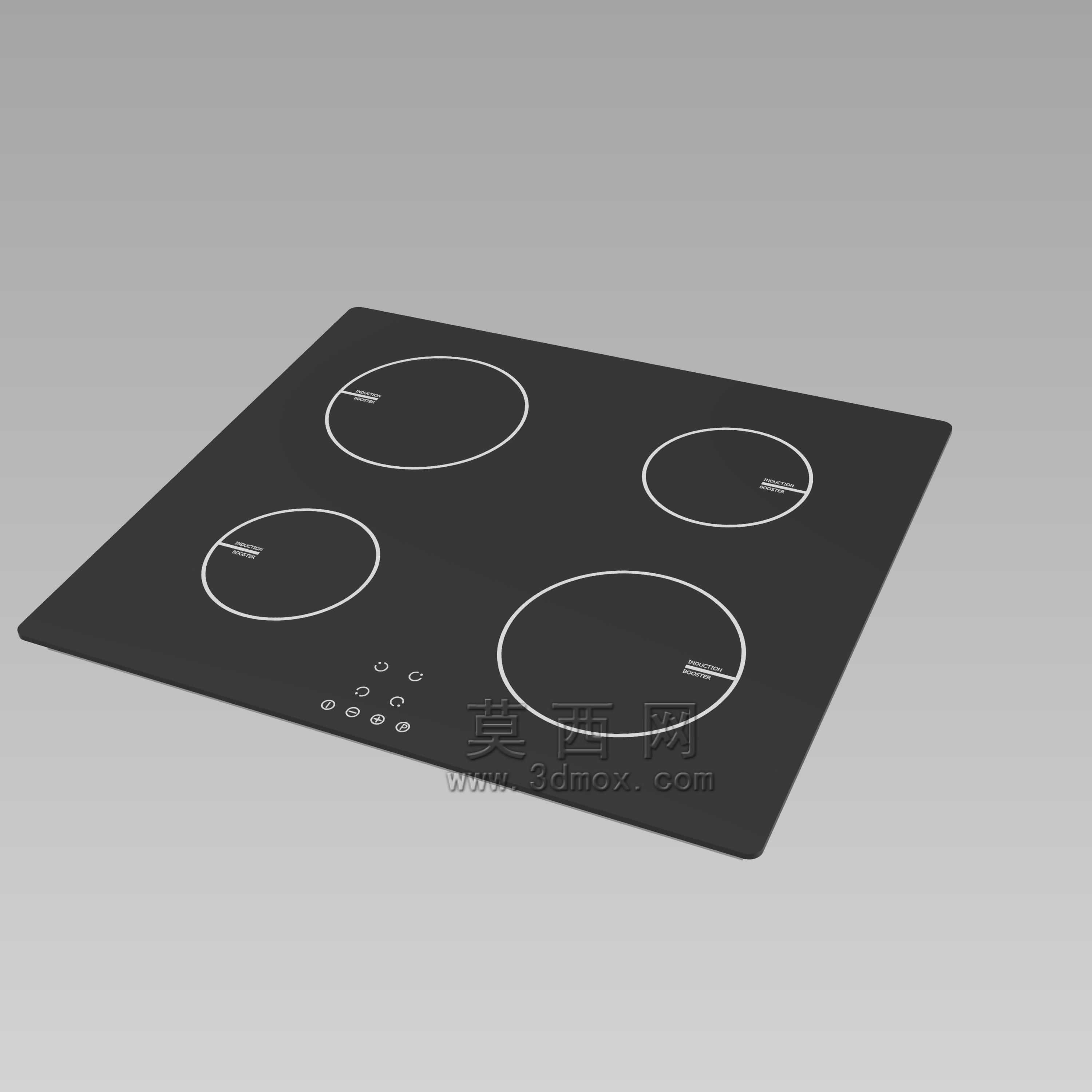

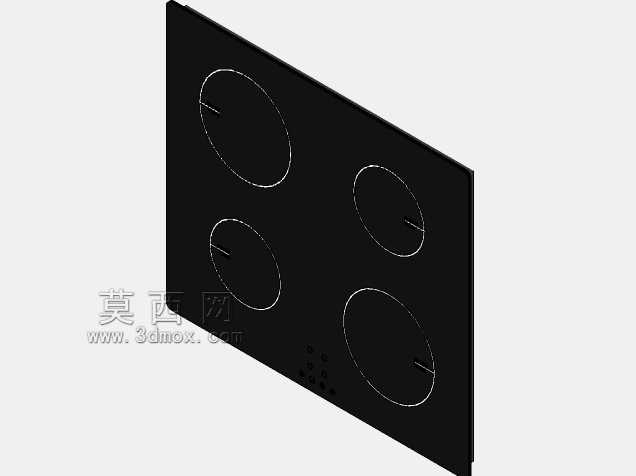

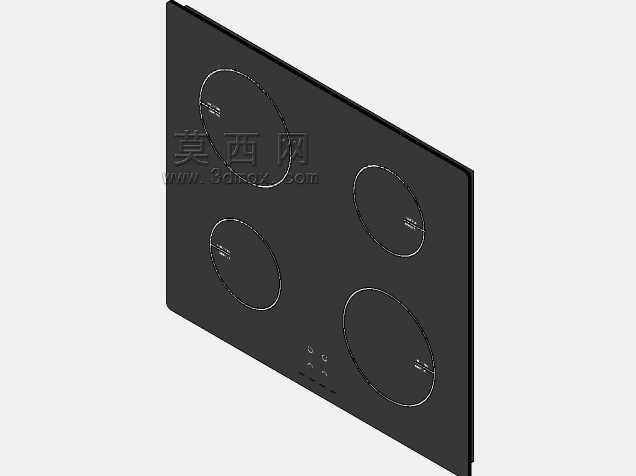

　　这款嵌入式四眼感应加热灶具的三维结构，核心围绕商用后厨与开放式家用厨房的高频使用场景搭建，区别于传统明火灶具的结构逻辑，整体采用全平微晶玻璃面板作为承载与加热接触面，面板边缘做了1.2mm的下沉式倒角处理，适配标准橱柜台面的嵌入式安装开槽，安装后面板与橱柜台面保持齐平，不存在凸起积灰的卫生死角，日常清洁时可直接用抹布平推擦拭，完全规避传统灶具炉架缝隙卡滞食物残渣的问题。四个感应加热线圈采用非对称错位排布，而非传统的规整田字格布局，靠前侧的两个加热区直径为180mm，适配16-20cm直径的常规煎锅、奶锅，靠后侧的两个加热区做了尺寸区分，左侧直径220mm适配20-24cm的炒锅、汤锅，右侧直径160mm适配小型煮壶、保温容器，

　　错位排布的核心考量是避免四个锅具同时使用时出现把手互相干涉的情况，日常操作时每个锅具的把手都能朝向台面外侧预留的操作空间，不会出现相邻锅具把手碰撞、操作时误触高温锅体的问题。面板下方的触控控制区集中布置在前侧两个加热区的中间位置，所有触控按键均采用电容感应触发，按键表面与微晶玻璃面板完全齐平，没有凸起的物理按键结构，控制区集成了每个加热区的独立功率调节、定时关停、余温提醒功能，每个按键的触发灵敏度做了防误触设计，需要持续触碰1.2秒以上才会触发功能切换，避免日常擦拭面板或者放置厨具时误触改变加热参数。从结构设计的分层逻辑来看，最上层的微晶玻璃面板厚度为4mm，可承受600℃的瞬时高温以及15kg的垂直静载荷，完全满足日常烹饪时重型锅具放置、高温汤汁泼溅的使用需求；面板下方是四个独立的感应加热线圈模块，每个线圈模块都做了独立的隔热层包裹，避免线圈工作时产生的余热向上传导导致面板局部过热，同时每个线圈模块都通过弹性支撑结构固定在下方的塑料底壳上，弹性支撑的预紧力设置为8N，既可以保证线圈与微晶玻璃面板的间距稳定在8mm的最优感应距离，保证加热效率维持在90%以上，也能在面板受到外力冲击时起到缓冲作用，避免刚性接触导致线圈移位或者面板开裂。底壳采用阻燃PP材质一体注塑成型，底壳边缘设置了一圈2mm厚的密封橡胶条，当面板与底壳扣合后，橡胶条会被压缩1mm，形成IPX4级的防水密封结构，日常烹饪时泼溅的汤汁、

　　清洁时的水渍都不会渗入底壳内部接触电路元件，底壳的后侧预留了统一的走线槽与散热风道，散热风道采用下进风后侧出风的设计，进风口设置在底壳前侧的隐蔽位置，避免烹饪时掉落的食物残渣堵塞进风口，风道内部的散热风扇采用温控调速逻辑，当线圈模块温度超过55℃时风扇启动，温度超过70℃时风扇满速运转，温度降到45℃以下时风扇延时运转3分钟后自动关停，既保证散热效率，也能减少不必要的噪音产生。安装边界方面，这款灶具的整体外形尺寸为590mm520mm55mm，适配橱柜台面的标准开槽尺寸为560mm*490mm，开槽的四个角做了R10的圆角处理，避免直角开槽导致台面应力集中开裂，底壳下方预留了50mm的走线与散热空间，

　　安装时不需要额外在橱柜内部设置固定支架，仅通过面板边缘的承重边搭在橱柜台面开槽处即可完成固定，安装与后期拆卸维护都十分便捷。在实际使用场景中，这款感应灶具没有明火燃烧的废气排放，不需要额外设置燃气管道连接，也不存在明火泄漏的安全隐患，加热时仅锅具本身发热，面板除了与锅具接触的区域外其余位置温度较低，即使是开放式厨房也不会导致厨房环境温度大幅升高，同时感应加热的功率调节响应速度快，可在1秒内完成功率档位切换，相比传统明火灶具的火力调节精度更高，适配慢炖、快炒、保温等多种烹饪需求，线圈模块的独立固定结构也让后期维护更换更加便捷，单个线圈出现故障时不需要拆解整个灶具，仅需拆开底壳更换对应模块即可，大幅降低后期维护的时间成本。
