FN-6便携式防空导弹发射器概念结构设计

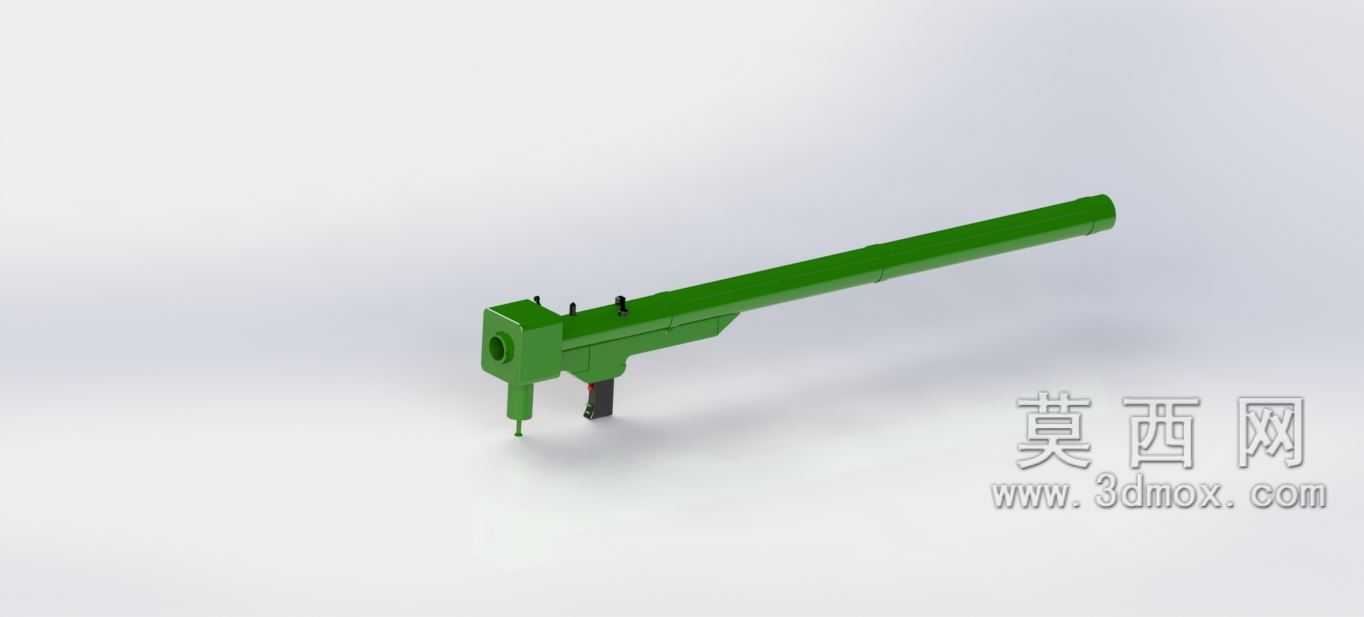

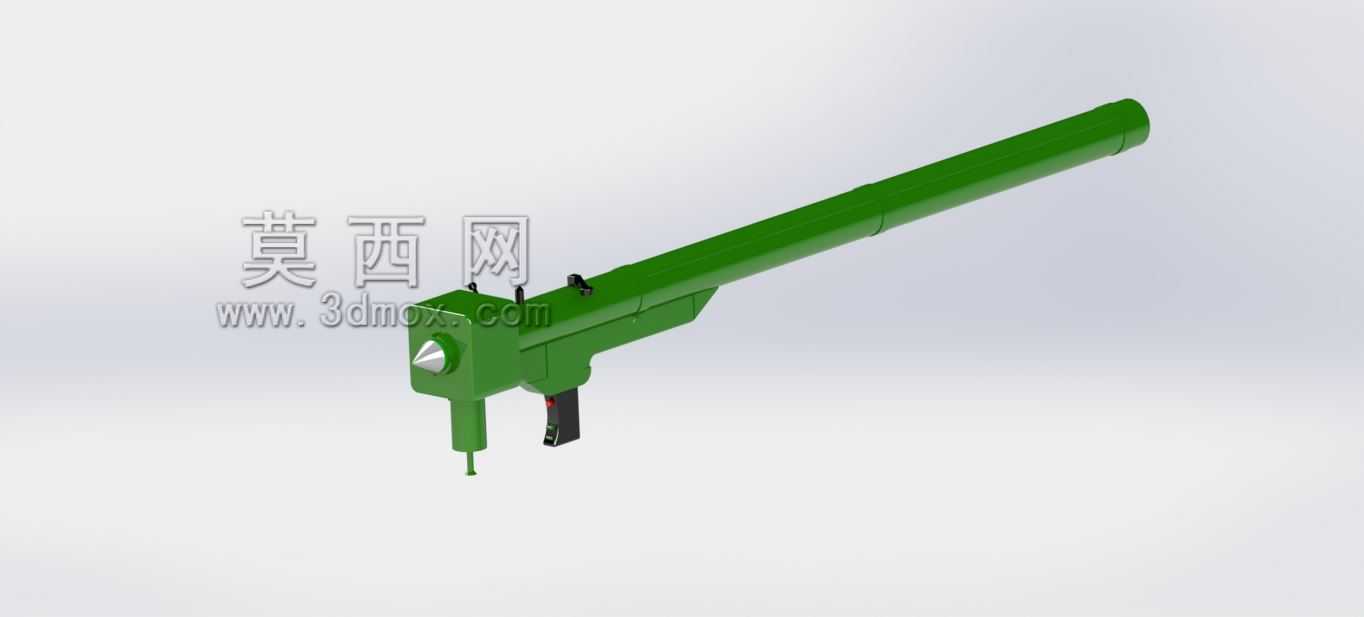

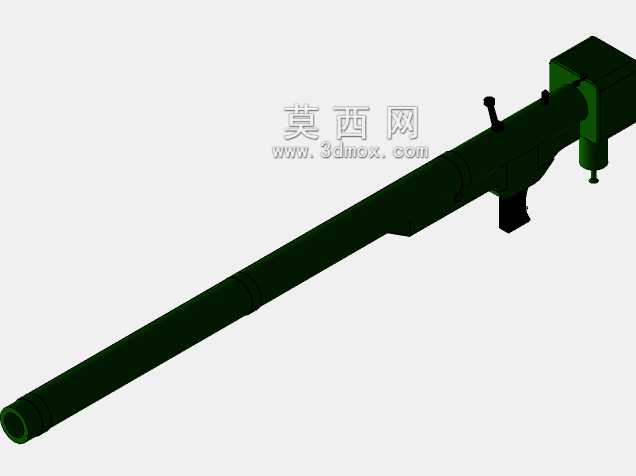

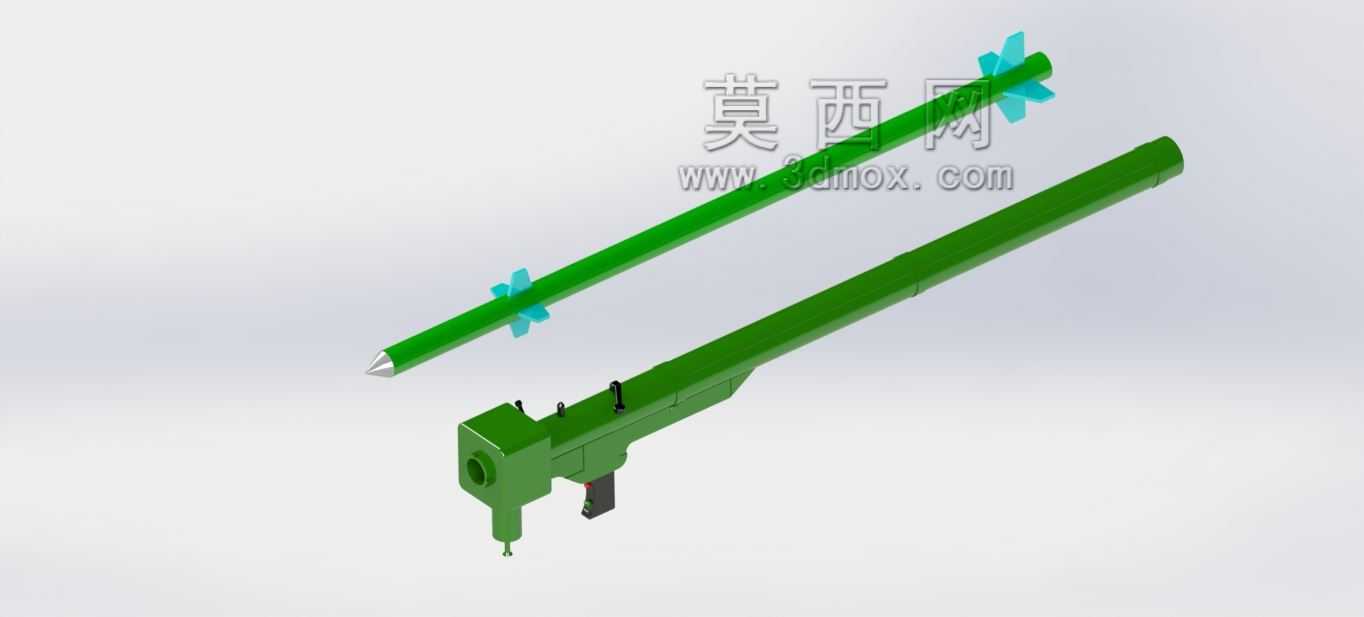

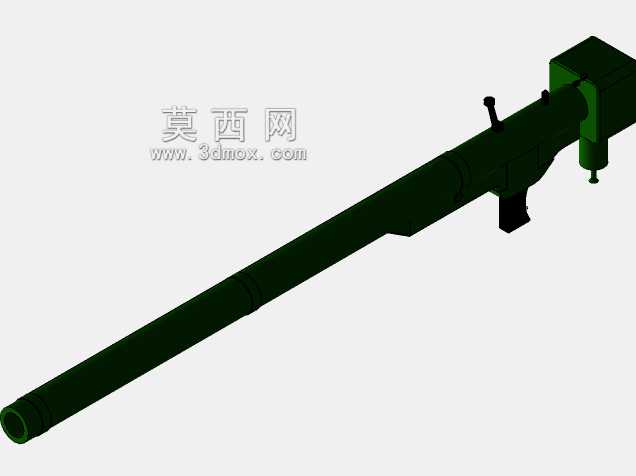

　　本次呈现的FN-6发射器概念建模，核心围绕单兵便携式防空作战场景的实际使用需求展开结构还原，这类装备主要配属前沿步兵分队，用于应对低空突防的固定翼战机、武装直升机、低空巡航导弹等目标，填补近程防空火力空白，在野战防空、要地末端防御场景中承担补盲作战职能。从实际使用逻辑出发，该发射器采用筒式发射主体结构，整体为长筒形布局，主体发射筒承担导弹储运、发射导向的双重功能，筒身采用分段式结构设计，既满足内部导弹的容纳空间要求，也兼顾单兵携行时的受力分布，筒身外壁设置的小型凸起结构对应实际装备上的瞄准具安装座、背带挂点、保险机构接口等功能点位，建模阶段对这些点位的位置做了符合人体工程学的排布，确保射手据筒时的操作可达性。

　　发射筒前端设置有密封端盖结构，平时用于封闭筒口，避免储运过程中沙尘、水汽进入筒内损伤弹体，发射时可通过弹体前端的冲力自动破开，不会对导弹出筒造成干涉；筒身下部集成的握把与发射扳机组件，采用符合单兵握持的角度设计，握把位置距离筒身重心点经过匹配计算，确保射手肩扛据筒时整体重心落在肩托支撑范围内，减少长时间据筒的肌肉负荷，扳机护圈的尺寸预留了冬季戴防寒手套操作的空间，适配不同气候区域的作战使用需求。握把前方延伸出的小型柱状结构对应前置握把/支撑脚接口，可在卧姿射击时提供额外支撑点，提升瞄准稳定性；筒身侧面的小型扳动结构对应保险开关与发射模式切换部件，位置设置在射手据筒时拇指可自然触碰的区域，无需大幅度调整握持姿势即可完成保险开闭操作。

　　建模过程中优先还原了装备的整体外形比例与核心功能部件的相对位置，概念建模阶段未对内部的发射药室、制导信号传输线路、冷却系统等内部结构做深度拆解，重点聚焦外部操作界面与携行相关的结构特征。从安装边界与尺寸适配角度看，整体长径比符合单兵肩扛装备的通用设计区间，筒身外径控制在单兵可环抱携行的尺寸范围内，下部突出的操作组件最大外伸尺寸未超过单兵肩扛时的身体轮廓宽度，避免在丛林、街巷等狭窄空间携行时出现勾挂问题。这类装备的结构设计核心是在满足发射强度要求的前提下尽可能降低整体重量，因此筒身主体采用轻量化结构设计思路，建模时也通过均匀的壁厚设置体现这一设计取向，避免出现不必要的结构冗余；肩托位置虽然在当前视角未完全呈现，

　　但从整体重心排布可以看出，其位置设置在筒身尾部区域，与前部握把形成稳定的三角支撑结构，匹配射手肩颈部位的贴合弧度，减少发射时的后坐力冲击对人体的影响。从作战使用流程来看，该发射器的操作逻辑围绕快速反应设计，从携行状态转换到战斗状态时，射手仅需完成打开保险、激活瞄准系统、锁定目标、击发几个核心步骤，因此外部结构上没有多余的复杂操作部件，所有功能控件都集中在射手握持可及的范围内，建模时也严格遵循这一布局逻辑，没有添加脱离实际使用需求的冗余结构。需要说明的是，该模型为概念层面的结构建模，仅用于装备外形结构的展示与结构原理的示意，未涉及武器核心的发火、制导相关的精密结构还原，整体外形比例参考实际装备的公开外观参数做了等比例还原，各功能部件的相对位置符合实际操作的人机工程要求，可用于单兵装备结构展示、作战场景模拟演示等相关场景的三维素材使用，也可作为轻型武器结构设计的外形参考案例，帮助设计人员理解单兵肩扛类装备的布局逻辑与尺寸约束要点。
