随钻测量用交流发电机涡轮结构设计

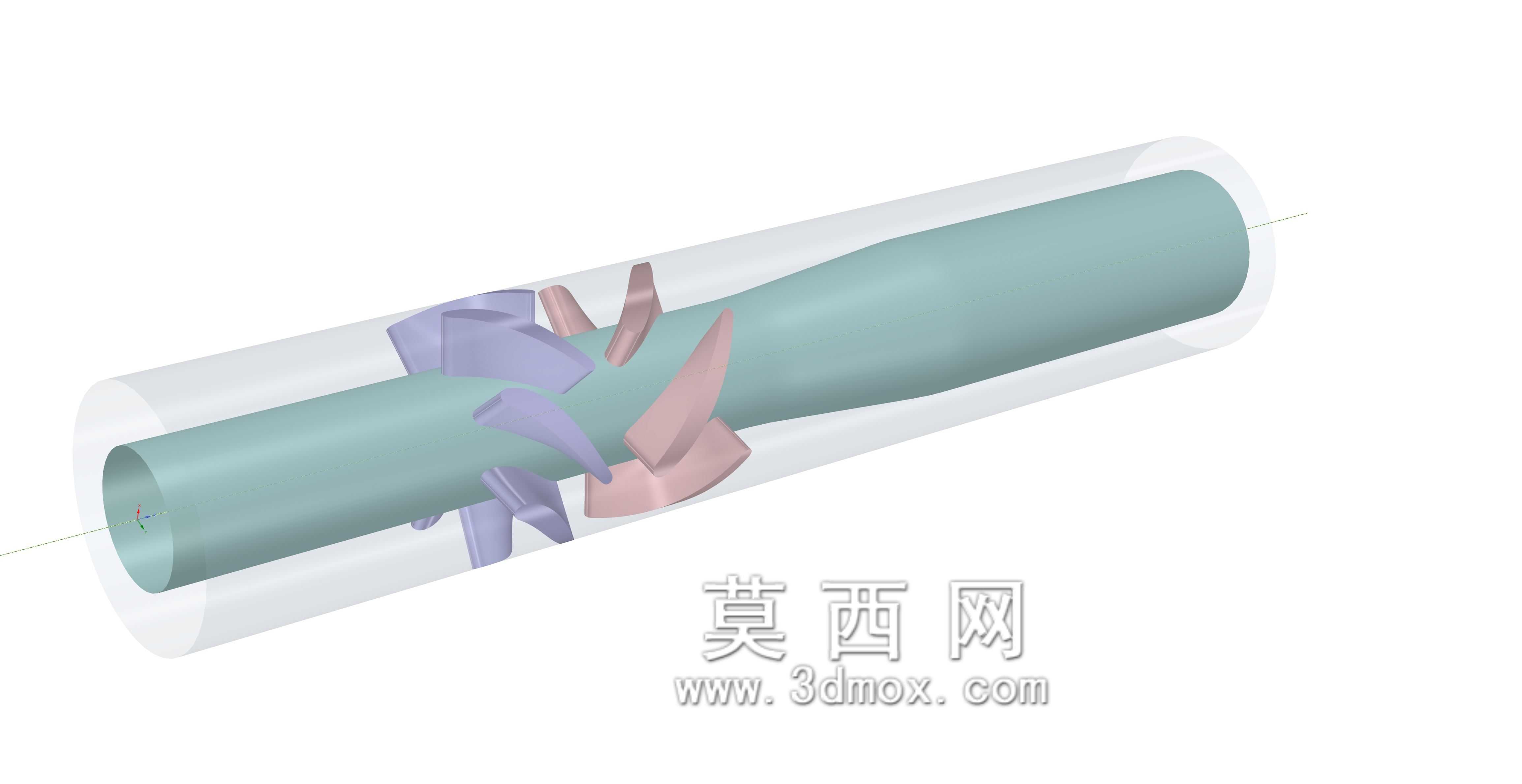

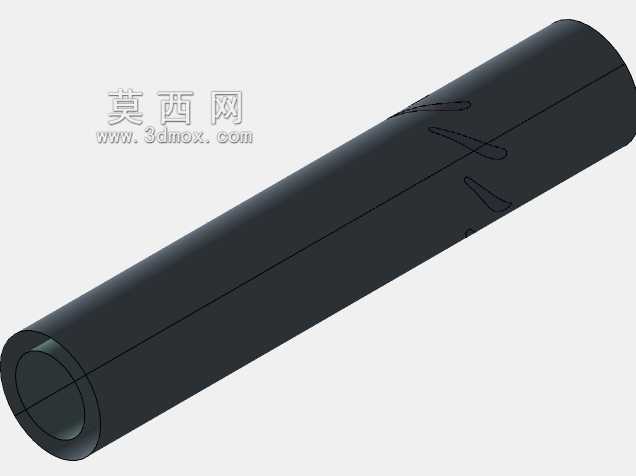

　　在油气井随钻测量作业的井下动力供给场景中，这类涡轮是交流发电机的核心动力转换部件，直接决定了井下供电单元的输出稳定性与工况适配性。井下钻具内部的环形流道空间极为局促，涡轮的整体径向尺寸必须严格匹配钻具水眼的安装边界，轴向长度也要适配发电机转子的装配公差，不能出现与周边流道壁面、转子支撑结构的干涉问题，设计阶段需要反复校核叶片外缘与流道内壁的间隙值，既要避免间隙过大造成的流体能量泄漏，也要防止钻具振动引发的叶片碰磨故障。从功能逻辑来看，该涡轮依靠钻井液的高速流动冲击叶片实现动能到旋转机械能的转换，为后续的交流发电单元提供稳定的输入转速，因此叶片的翼型设计直接决定了能量转换效率。设计过程中需要结合井下钻井液的实际物性参数，包括含砂量、

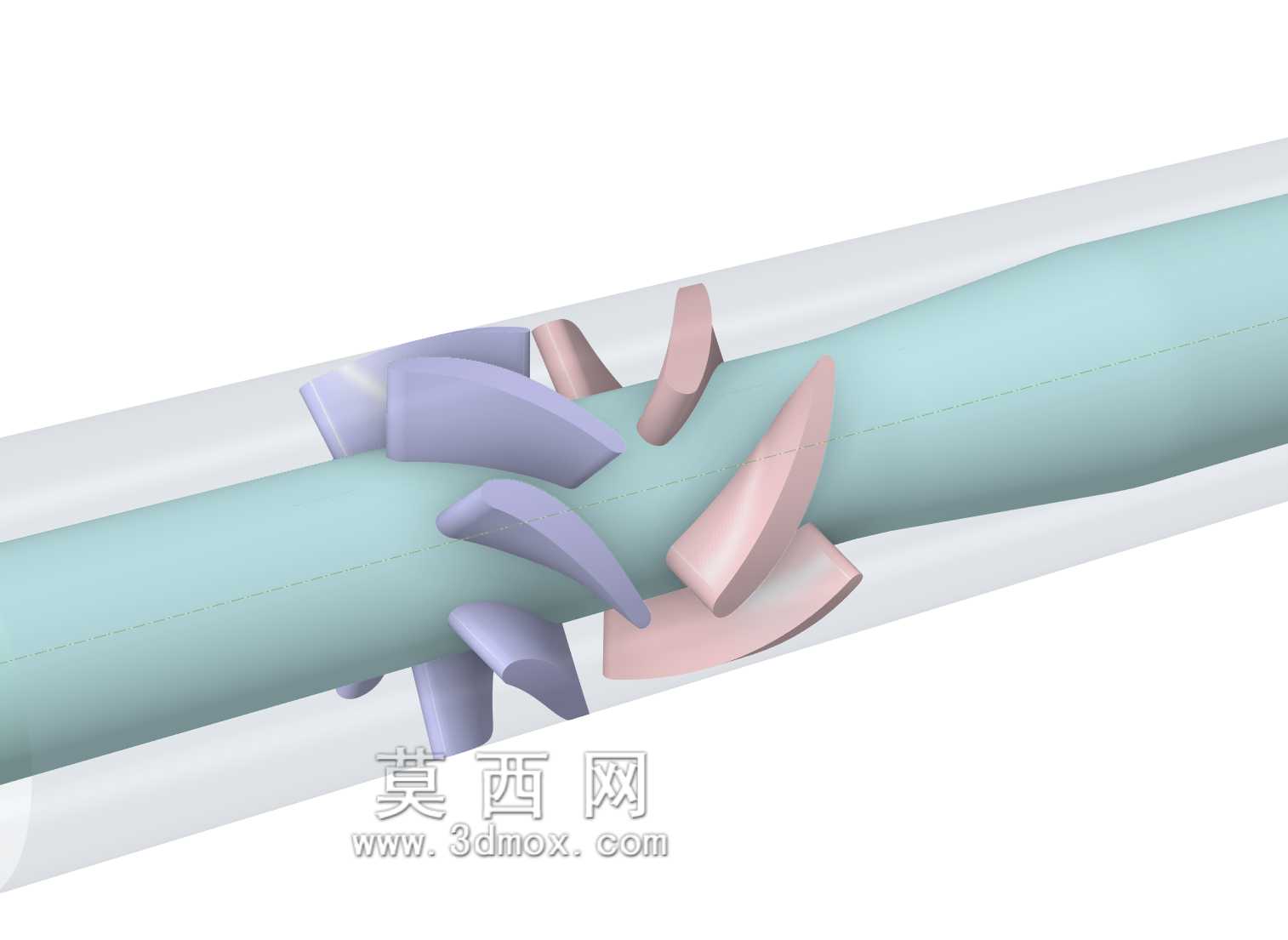

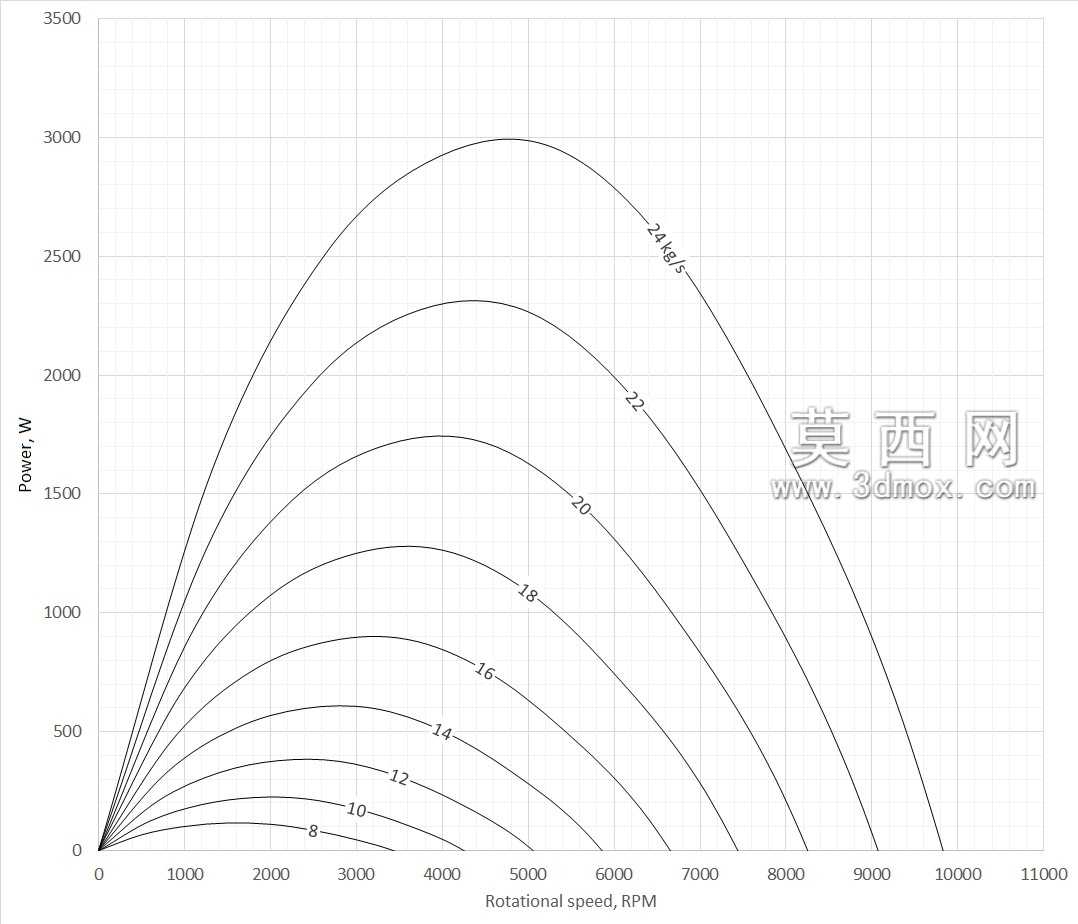

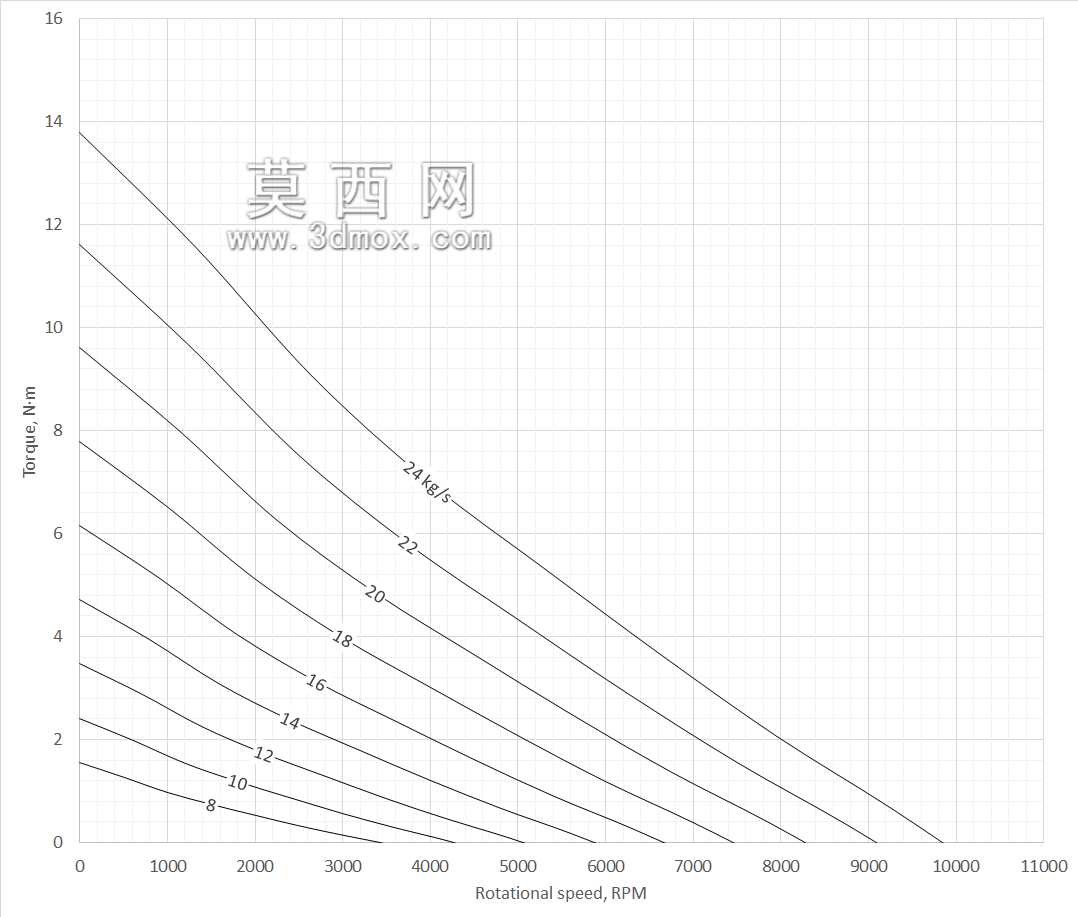

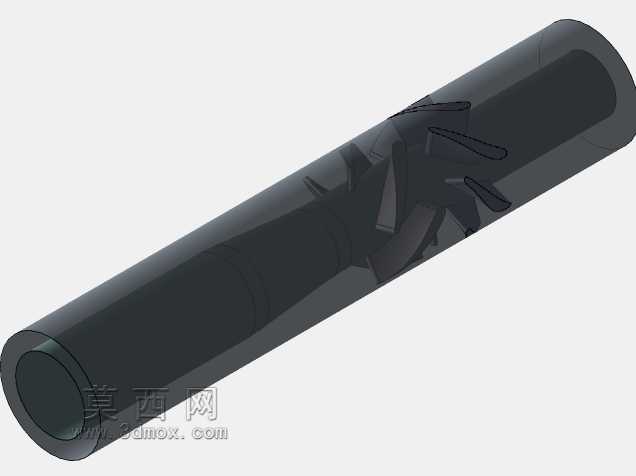

　　黏度、密度波动范围，调整叶片的进口安装角与出口扭转角，确保在质量流量11-22kg/s的波动区间内，涡轮都能输出平稳的扭矩，避免出现流量波动下的转速骤变，保障发电机输出功率稳定在设计阈值以上，满足随钻测量仪器的持续供电需求。叶片采用空间扭曲翼型布局，相邻两组叶片的旋向相反，这种设计可以在有限的轴向长度内最大化利用流体的冲量与反作用力，减少流体经过叶片后的尾流涡旋损失，同时平衡轴向水推力，降低后端轴承组的轴向载荷，延长井下动力单元的无故障工作时长。轮毂部分采用等直径圆柱结构，与发电机转子轴采用过盈配合加周向定位销的连接方式，确保高速旋转下的连接可靠性，不会因为井下的高温、振动工况出现松脱问题。在流场适配性设计上，

　　叶片的前缘做了圆弧钝化处理，能够降低钻井液中固相颗粒对叶片前缘的冲蚀速率，毕竟井下钻井液携带的岩屑颗粒长期高速冲刷叶片，尖锐前缘很容易出现冲蚀缺损，进而破坏整个流道的流动对称性，引发涡轮动平衡失效。叶片的尾缘厚度控制在合理范围内，兼顾结构强度与流动阻力要求，过厚的尾缘会增大尾流损失，降低能量转换效率，过薄则会在含砂流体的长期冲刷下出现尾缘缺损，影响涡轮的工作寿命。从安装边界来看，涡轮的轴向定位依靠轴肩与锁紧螺母实现，设计时需要预留足够的锁紧螺母安装空间，同时保证涡轮入口处的流道平滑过渡，避免出现台阶结构造成的局部涡流，减少不必要的水力损失。在实际工况适配中，这类涡轮需要适应3100-9500rpm的转速范围，

　　因此叶片与轮毂的连接部位做了圆弧过渡强化，降低应力集中系数，避免高速旋转下的叶片根部疲劳断裂。设计阶段通过流场仿真反复迭代叶片的弦长、栅距参数，确保在不同流量工况下，叶片表面的压力分布均匀，不会出现局部低压区引发的空蚀问题，毕竟井下流体的压力波动较大，空蚀会快速破坏叶片表面的光洁度，进一步加剧流动损失与结构损伤。不同于地面应用的涡轮部件，井下用涡轮的所有结构设计都要优先考虑狭小空间内的可靠性，不能为了追求效率盲目增加叶片数量，过多的叶片会增大流道的堵塞概率，钻井液中的较大固相颗粒很容易卡在叶片之间，造成涡轮卡滞，引发井下供电中断的严重事故。因此叶片的栅距设计需要兼顾过流能力与效率，保证常规尺寸的岩屑颗粒能够顺利通过叶轮流道，不会出现卡堵问题。同时轮毂的内孔尺寸与转子轴的配合公差需要严格控制，既要保证装配时的顺利压装，也要避免配合间隙过大造成的旋转偏心，偏心会引发涡轮的振动，进而影响整个发电机的轴承寿命与密封可靠性。叶片的表面粗糙度也有明确要求，过高的粗糙度会增大摩擦阻力，同时也会加剧固相颗粒的冲蚀磨损，因此加工完成后需要对叶片表面做相应的抛光处理，降低表面粗糙度值。在整体结构布局上，涡轮的入口端设计有平滑的导流锥段，能够引导来流平稳进入叶轮流道，减少入口处的流动冲击损失，出口端则与发电机的导流罩衔接，引导做功后的流体平稳进入后续的钻具流道，避免出现大范围的流场紊乱影响后续井下工具的正常工作。
