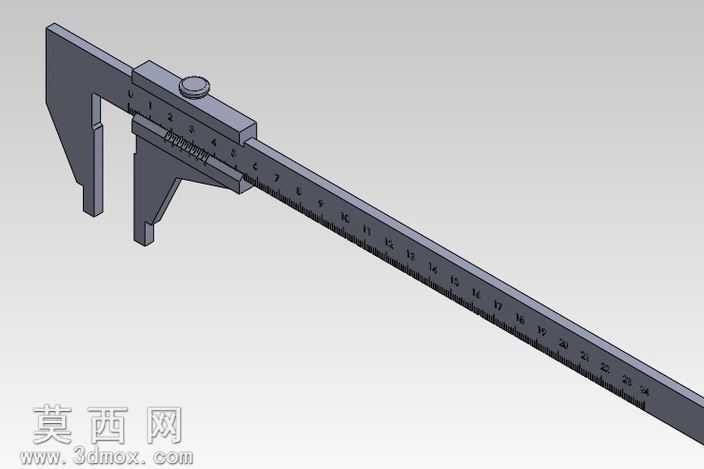

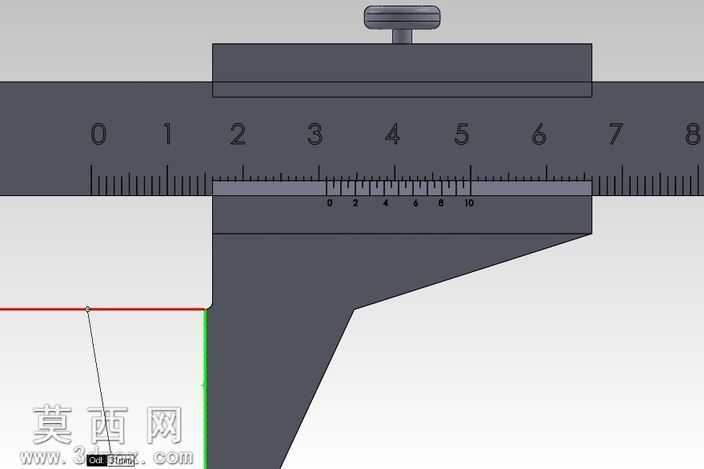

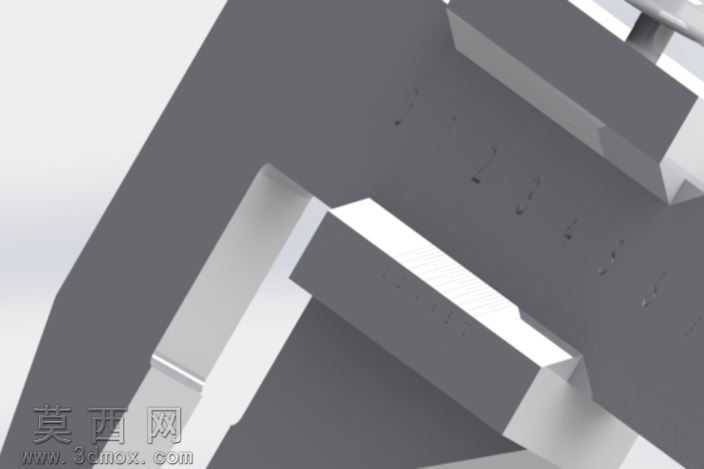

本游标卡尺三维模型采用SolidWorks软件进行全参数化建模,建模过程严格遵循机械量具的实际生产尺寸标准,完整还原了游标卡尺的所有功能结构。建模初期首先梳理游标卡尺的整体结构组成,将其拆分为主尺尺身、游标滑动组件、内外测量爪、深度测量杆、锁紧螺钉五大核心模块,每个模块均按照实际加工的公差要求进行尺寸约束,确保各部件装配后可实现真实的滑动配合效果。主尺尺身建模时,严格复刻真实刻度的排布比例,尺身边缘做符合实际产品的倒角处理,还原金属尺身的平直质感;游标滑动组件部分,精准构建滑动卡槽结构,确保与主尺的配合间隙符合真实产品的滑动阻尼要求,游标上的微调结构也做了完整还原,可实现测量时的精细位置调整。内外测量爪部分,分别还原内测量爪的圆弧接触面与外测量爪的平面测量面,测量刃口做符合工业标准的锐边处理,同时保证测量面的平面度符合量具精度要求;深度测量杆与游标组件做一体化装配约束,可随游标滑动实现深度测量的动作模拟;锁紧螺钉部分构建了完整的螺纹结构,可模拟拧紧后锁定游标位置的功能效果。材质渲染阶段,整体采用不锈钢金属材质,调整金属材质的粗糙度、反射率参数,还原量具表面哑光磨砂的金属质感,锁紧螺钉部分做稍深的金属色泽区分,突出部件的结构差异;渲染时采用柔和的工业产品布光,在尺身表面形成自然的光影过渡,清晰展现各部分的结构轮廓与棱角细节,避免过度反光影响结构展示。设计过程中充分考虑模型的装配合理性,所有部件的配合关系均按照真实产品的装配逻辑设置约束,既保证模型外观的高度还原,也可用于机械教学中的量具结构演示、装配动画制作等场景,模型结构完整无缺失面,布线规整,可直接导入其他三维软件进行二次编辑或渲染出图。
------分隔线----------------------------
- 上一篇:黄金比例分隔线绘图辅助卡尺
- 下一篇:公制标尺限位块测量定位组件设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.05 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 量具
