公制标尺限位块测量定位组件设计

项目分类:量具 发布时间:2014-04-05 ID:37127
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计
  • 公制标尺限位块测量定位组件设计

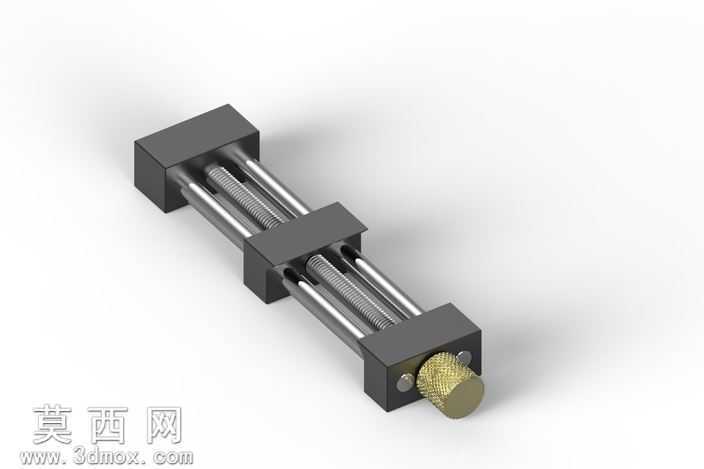

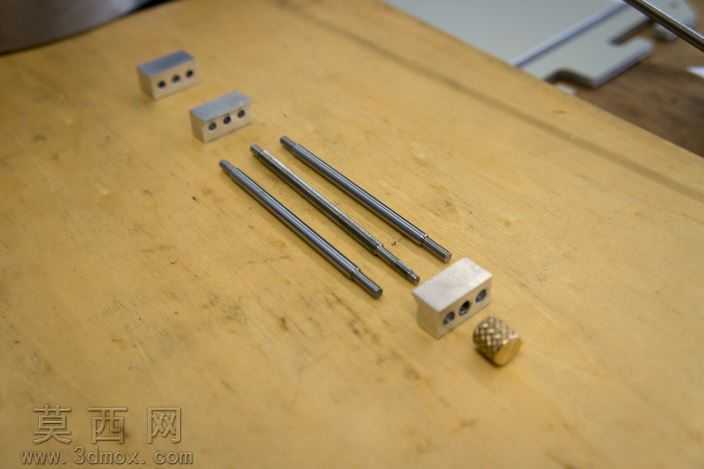

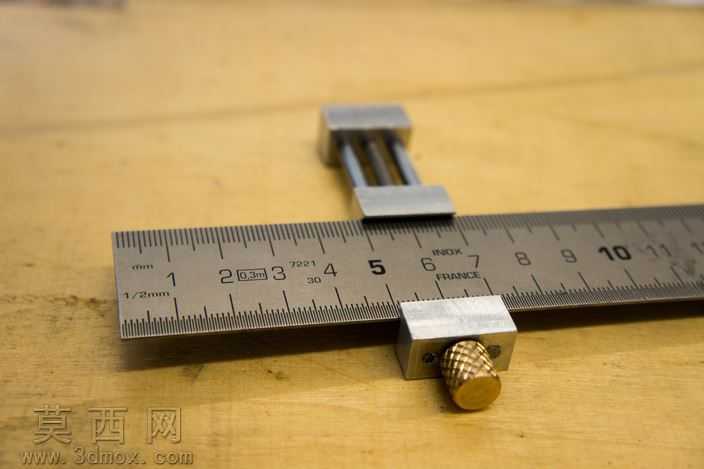

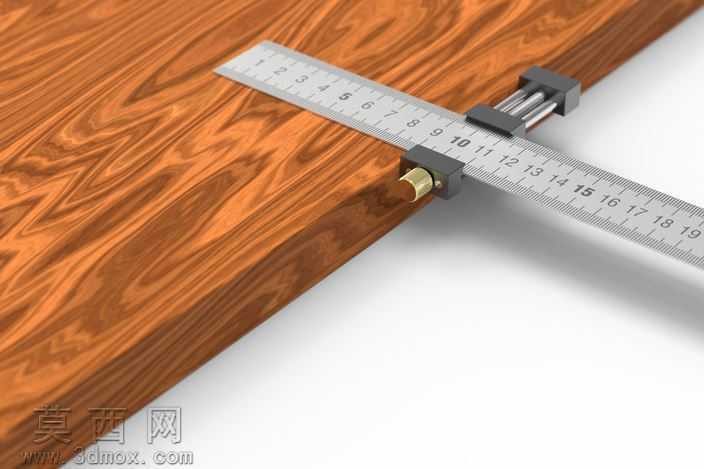

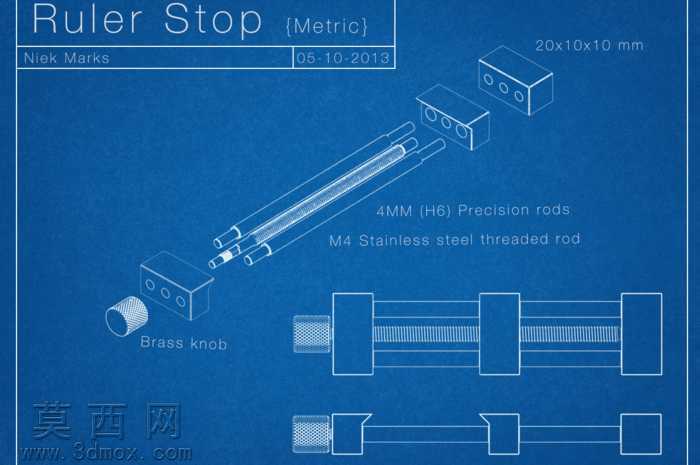

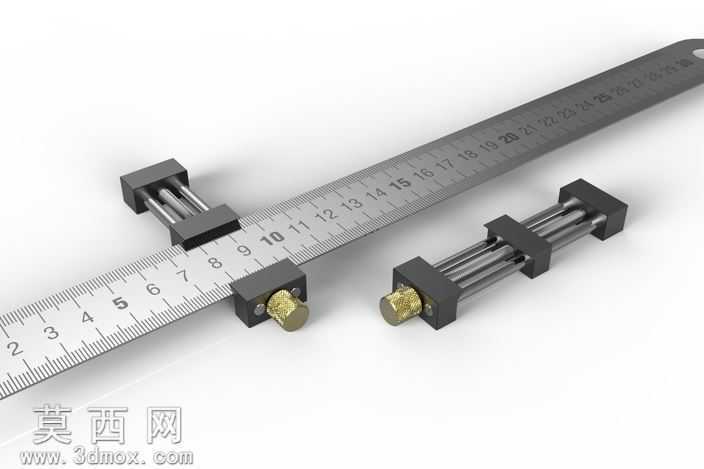

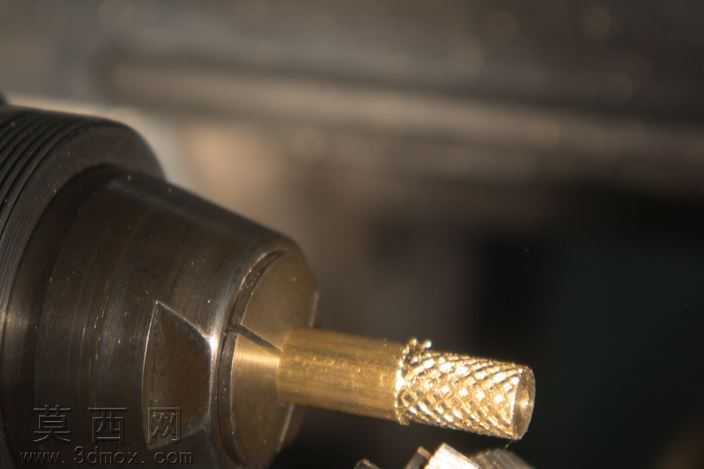

本作品为适配公制钢直尺的标尺限位定位组件,整体采用三维参数化建模完成,建模过程中严格遵循公制量具的尺寸配合公差要求,保证组件与标准公制钢直尺的适配精度。建模阶段首先完成标准公制钢直尺的基体构建,还原尺身公制刻度的凹凸纹理细节,刻度线的间距、长度严格遵循GB/T 9056钢直尺的精度规范,尺身采用哑光不锈钢材质参数设置,还原金属量具的磨砂质感,避免渲染时出现过度反光影响刻度辨识度。限位块组件分为滑动基座、锁紧结构、导向杆组三个核心部分,滑动基座的卡槽尺寸经过反复校核,保证与尺身两侧的间隙控制在0.02mm以内,既可以沿尺身顺畅滑动无卡滞,又不会出现横向晃动影响定位精度;锁紧结构采用铜质旋钮顶紧设计,建模时还原旋钮表面的滚花纹理,材质参数设置为黄铜金属,突出锁紧件的耐磨属性,顶紧端的接触平面做微弧处理,避免长期锁紧对尺身刻度面造成压痕损伤。导向杆组采用平行双光轴结构,光轴与基座的安装孔采用H7/g6的间隙配合参数,还原装配后的同轴度精度,光轴材质设置为抛光不锈钢,与基座的黑色哑光工程塑料材质形成明确的材质区分,渲染阶段采用三点布光方案,主光源从斜上方45度投射,突出尺身刻度的凹凸细节与金属件的边缘高光,辅助光源补全暗部细节避免结构阴影过深丢失细节,背景采用纯白色突出产品本身,同时渲染出组件在尺身上不同位置的装配状态,清晰展示产品的使用方式。设计过程中针对原有结构的不足做了优化调整,将两端轴座的安装尺寸做了适配性修改,无需在尺身额外打孔即可完成装配,完全符合ISO压合装配的相关要求,既保证了定位的可靠性,又不会破坏原有标尺的结构完整性,所有结构的边角都做了R0.5的圆角处理,避免使用过程中出现锐边划伤的问题,整体模型的装配关系完整,可直接用于工程出图、3D打印验证或者产品宣传展示使用。
