在流体输送类旋转设备中,叶轮是直接决定设备做功效率、运行稳定性的核心过流部件,这套闭式叶轮结构的设计逻辑,完全围绕中低压离心式流体输送工况的实际运行需求搭建,没有冗余的装饰性结构,所有曲面、壁厚、连接结构都服务于介质能量转换与长期运行可靠性。从实际应用场景来看,这类叶轮可适配清水离心泵、低压离心通风机、小型工业流程泵等多种设备,覆盖民用供水、暖通循环、工业流程介质输送、常规环境通风等多个常规工况,适用介质以无大颗粒硬质杂质的清水、洁净空气、低粘度流体为主,若调整材质还可拓展至弱腐蚀性介质的输送场景。

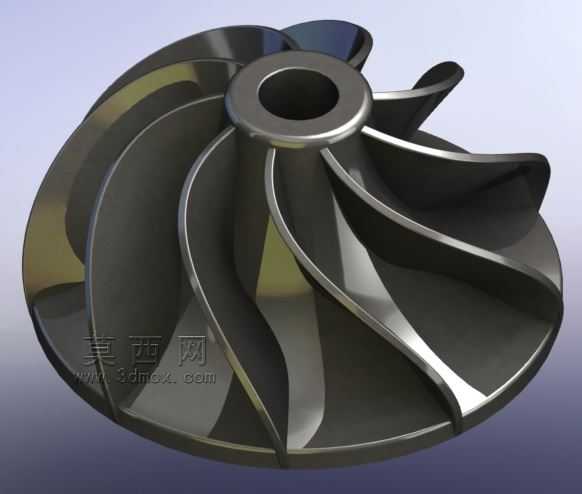

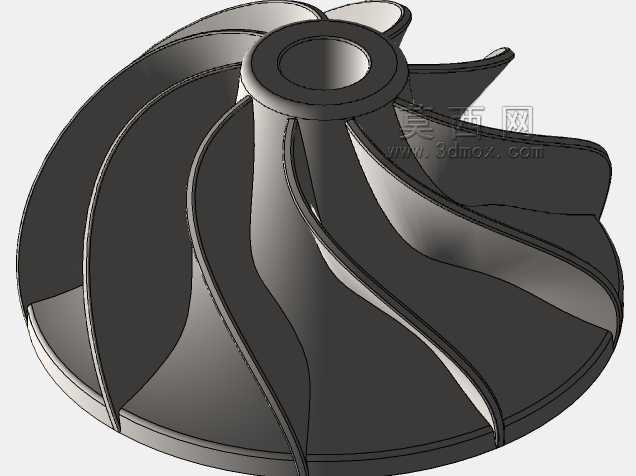

从功能特性层面看,该叶轮采用后弯式叶片设计,叶片型线为空间扭曲曲面,这种设计能够在叶轮旋转过程中,让进入叶轮流道的介质沿叶片曲面平滑转向,尽可能减少介质在流道内的撞击损失与脱流风险,相比直叶片结构,后弯扭曲叶片的水力效率更高,相同转速与叶轮直径下的轴功率爬升更平缓,能有效避免配套驱动电机出现过载工况。叶轮的前盖板与后盖板采用等强度变壁厚设计,靠近轮毂连接位置的壁厚略大于流道外缘位置,既能够保证叶轮高速旋转时的结构强度,抵抗离心力与介质压力带来的结构形变,又能尽可能控制叶轮自身重量,降低转子系统的转动惯量,减少设备启动瞬间的电流冲击,同时降低轴承位置的径向载荷,延长支撑轴承的使用寿命。
设计过程中,首先要匹配设备的设计工况点参数,根据设计流量、扬程、额定转速确定叶轮的进出口直径、叶片出口安放角、叶片数量这些核心参数,再通过流道中线的速度分布校核,逐段调整叶片的空间扭曲度,保证介质从叶轮进口到出口的整个流动过程中,相对速度的变化梯度均匀,避免局部流速突变带来的水力损失与局部空化风险。轮毂位置的中心通孔为安装定位孔,孔的尺寸公差与配合轴径采用过渡配合设计,键槽位置对称度严格控制,保证叶轮安装到泵轴/风机轴上之后,整体的动平衡精度能达到G6.3级以上,避免高速旋转时出现过大的径向振动。叶轮的外缘直径与配套泵体/蜗壳的内壁间隙控制在合理范围,间隙过大会导致介质回流降低效率,间隙过小则容易在运行过程中出现叶轮与壳体的刮蹭,引发设备故障。
从安装边界来看,叶轮的轴向定位依靠轮毂端面与轴肩的贴合实现,轴向尺寸需要匹配密封腔、轴套的安装位置,保证叶轮出口中心与蜗壳流道中心对齐,避免出现偏流带来的径向力不平衡问题。叶片的进口边延伸至叶轮进口靠近前盖板的位置,能够扩大介质的进口过流面积,降低进口流速,提升设备的抗空化性能,减少设备在大流量工况下运行时的空化噪声与叶轮表面剥蚀风险。后盖板靠近轮毂的位置预留了平衡孔的设计位置,可根据实际运行时的轴向力大小选择是否加工平衡孔,平衡孔能够将叶轮后盖板侧的高压介质引回叶轮进口,平衡前后盖板的压力差,降低作用在推力轴承上的轴向载荷,延长轴承的维护周期。整个叶轮的曲面过渡位置均采用圆角过渡,没有尖锐的棱角结构,既能够减少铸造/加工过程中的应力集中,避免叶轮高速旋转时出现应力开裂,也能减少介质在流道内的流动阻力,进一步提升过流效率。在实际建模过程中,所有叶片的型面均通过曲率连续检查,保证曲面光滑无凸起凹陷,能够直接对接后续的铸造模具加工、数控铣削加工流程,不需要额外的模型修补工作,轮毂与盖板的连接位置做了加厚处理,能够承受叶轮拆装时的敲击力,避免安装过程中出现结构损坏。
