笔式气动打磨旋转主轴结构设计

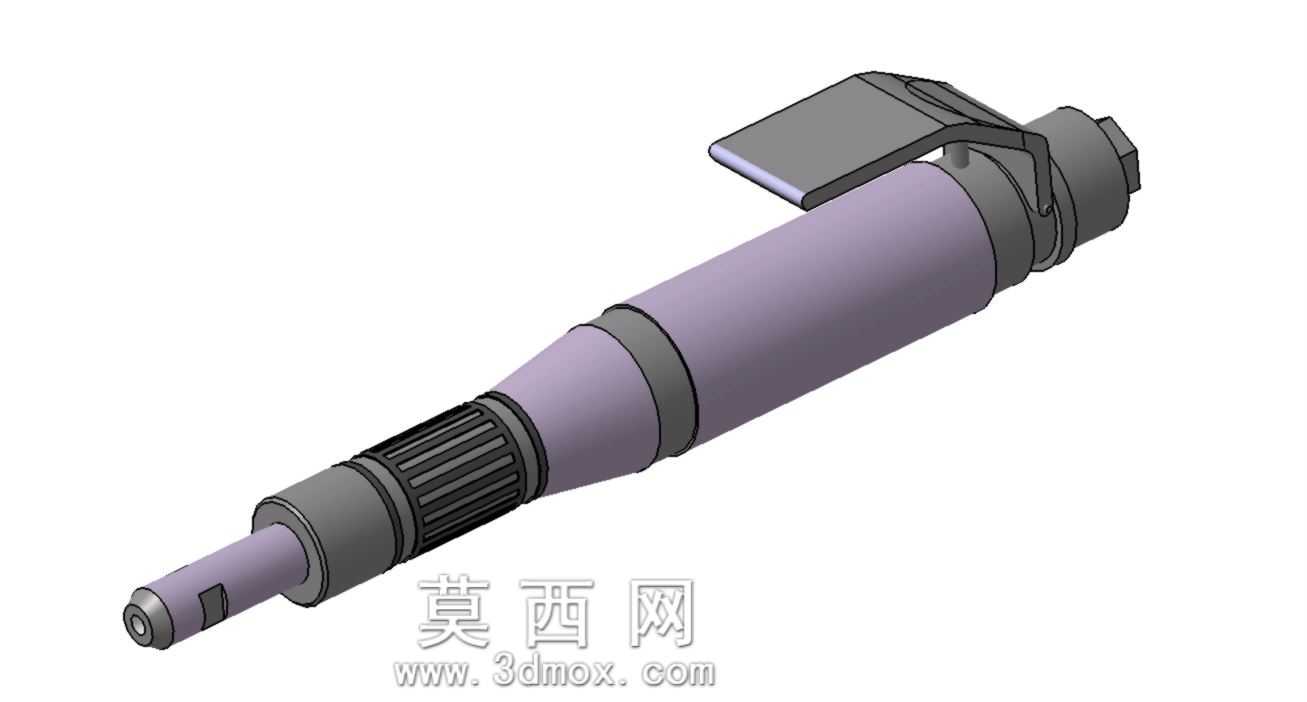

　　这款笔式结构的旋转作业主轴，主要适配精密磨削、去毛刺、小型工件抛光等精加工场景，在模具修配、五金小件飞边处理、珠宝首饰精细打磨、电子元器件引脚修整等作业场景中应用广泛，相比大型打磨设备，这类笔式结构的作业端可以伸入狭窄型腔、微小缝隙内完成加工，操作时握持手感接近普通书写笔，手腕转动灵活，能完成曲面、棱角、窄槽等常规打磨头难以覆盖的位置加工。从结构设计逻辑来看，整体采用阶梯轴式的同轴布局，沿轴向依次设置作业端装夹段、轴承支撑段、动力输入段、握持限位段，各段轴径根据受力情况做差异化设计：靠近打磨头的作业端轴径最小，适配小型磨头、抛光针的装夹需求，同时减少作业端的转动惯量，提升高速旋转时的动态稳定性；中间轴承支撑段设置多道环形槽，

　　用于安装密封胶圈与滚动轴承，两道支撑轴承沿轴向拉开足够跨距，抵消打磨作业时产生的径向切削力，避免轴端出现振颤影响加工表面质量；动力输入段做滚花防滑结构，用于连接气动涡轮的驱动套，将气动马达输出的旋转扭矩平稳传递到作业端，滚花结构可以避免高速转动时驱动套与轴之间出现打滑空转，减少动力损耗。靠近尾部的握持段做了大直径圆柱面设计，表面做哑光防滑处理，匹配操作人员握持时的手指贴合弧度，尾部设置的卡扣结构用于将工具挂接在设备挂架或者操作人员的工作服挂袢上，方便作业间隙随手放置，避免工具滚落造成轴端磕碰变形。设计过程中重点考量了安装边界的适配性，整体轴向总长控制在常规手动工具的握持舒适范围内，最大外径不超过成年人手掌握持的舒适直径，

　　作业端伸出长度满足常规深度型腔的加工需求，不会因为轴身过粗干涉工件周边结构。各段轴肩位置做了圆角过渡处理，避免应力集中导致轴件在高速旋转时出现疲劳断裂，密封槽的尺寸公差按照气动工具的密封标准设计，保证压缩空气驱动时不会出现漏气泄压，维持稳定的输出转速。轴身的不同直径段之间的同轴度公差控制在精密加工要求范围内，保证高速旋转时的径向跳动量控制在精加工允许的阈值内，避免打磨时出现工件表面振纹、磨头偏磨等问题。这类主轴部件作为笔式气动打磨工具的核心传动件，其加工精度直接决定了打磨作业的最终质量，设计时需要兼顾结构强度、转动稳定性、握持舒适度三个核心维度，在保证轴件刚性满足磨削切削力要求的前提下，尽可能降低整体重量，

　　减少长时间手持作业的手腕疲劳感。尾部的连接结构同时兼顾了进气通道的密封配合，压缩空气从尾部接口进入驱动腔后，带动涡轮旋转驱动主轴作业，轴身的密封结构同时可以阻挡打磨产生的粉尘进入轴承腔，避免磨粒进入轴承滚道造成磨损，延长工具的整体使用寿命。
