冲压模具结构设计教学参考三维模型

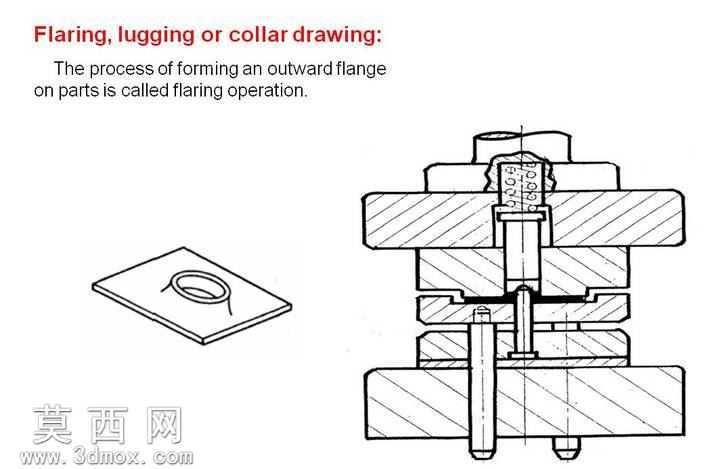

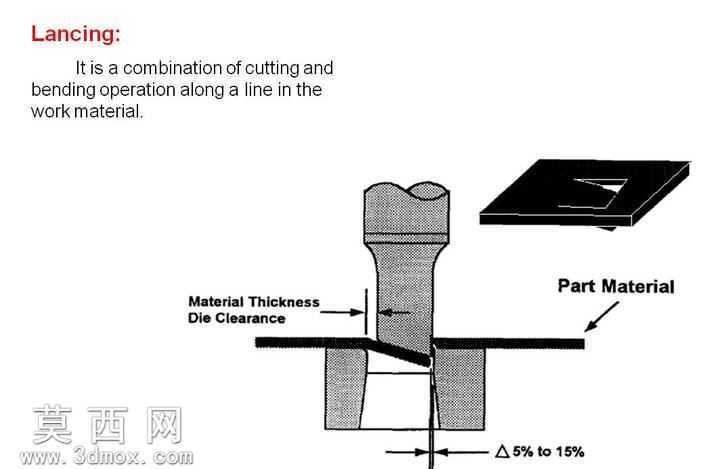

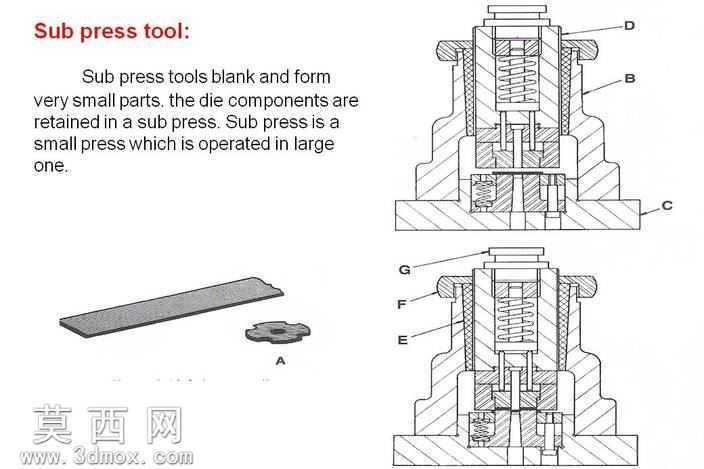

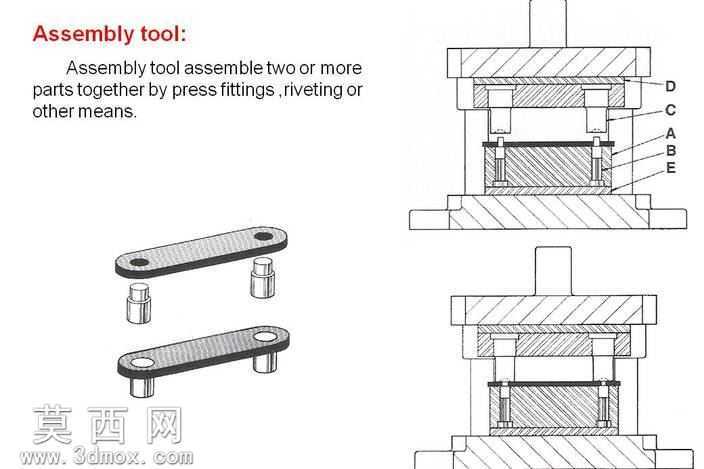

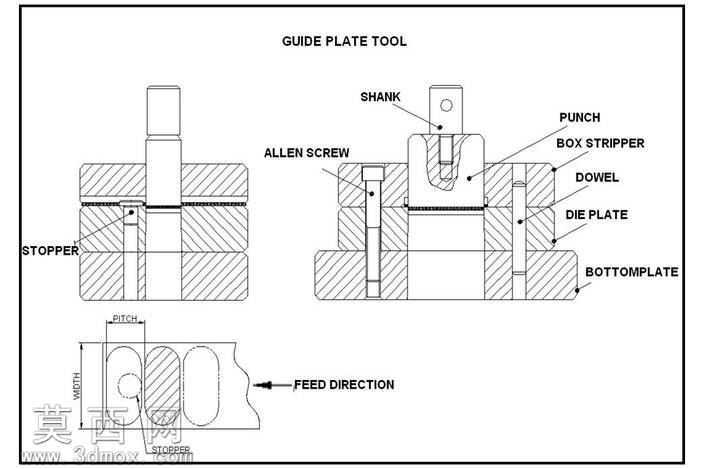

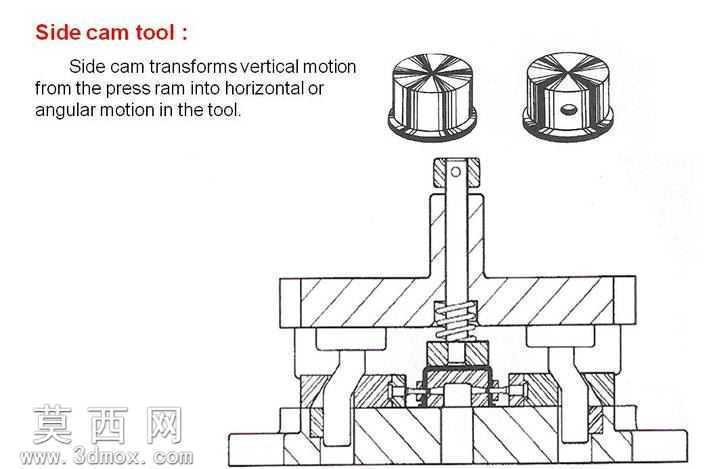

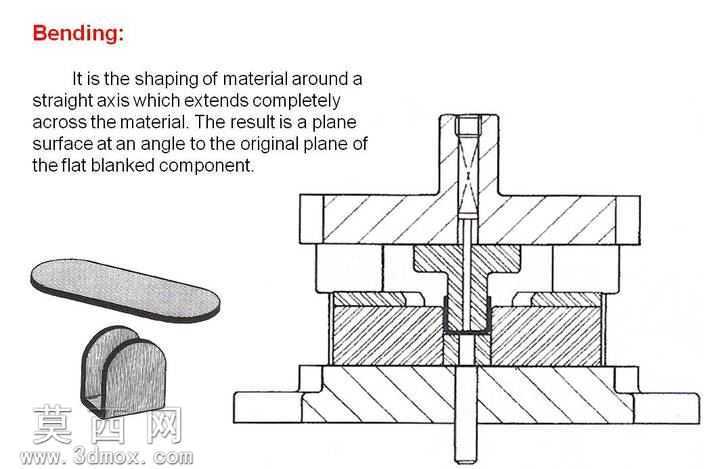

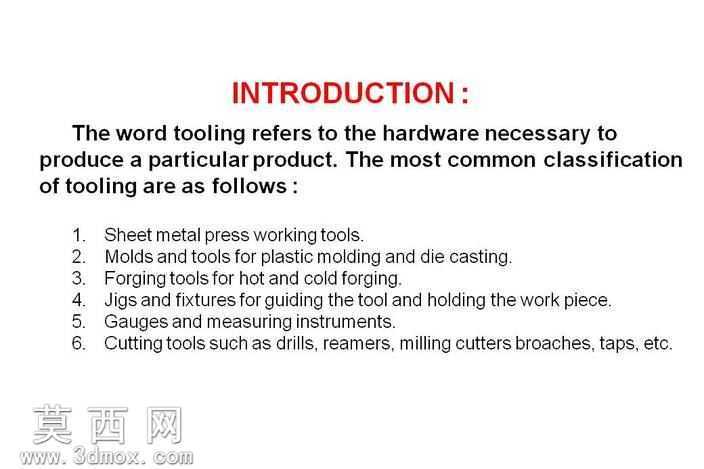

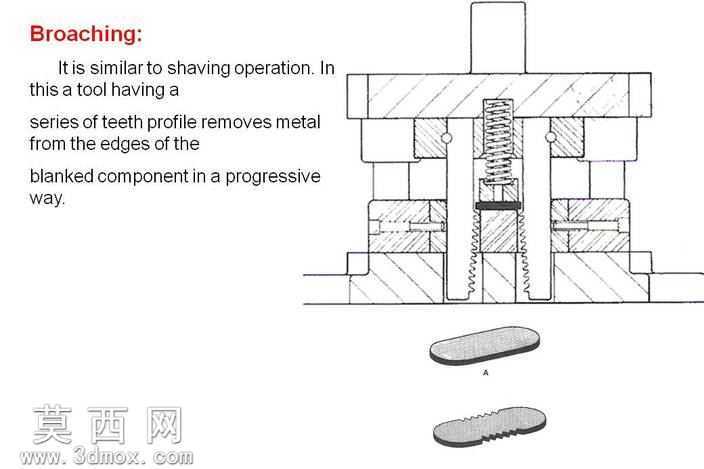

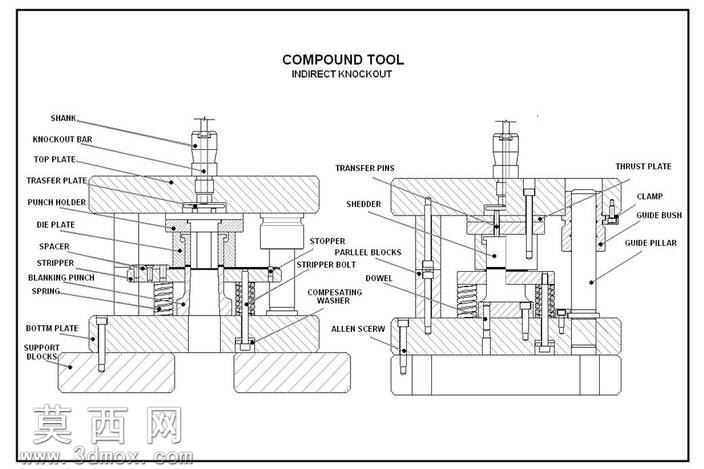

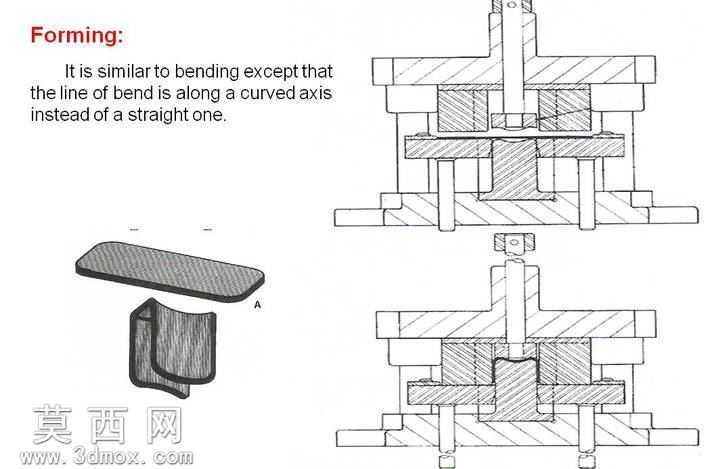

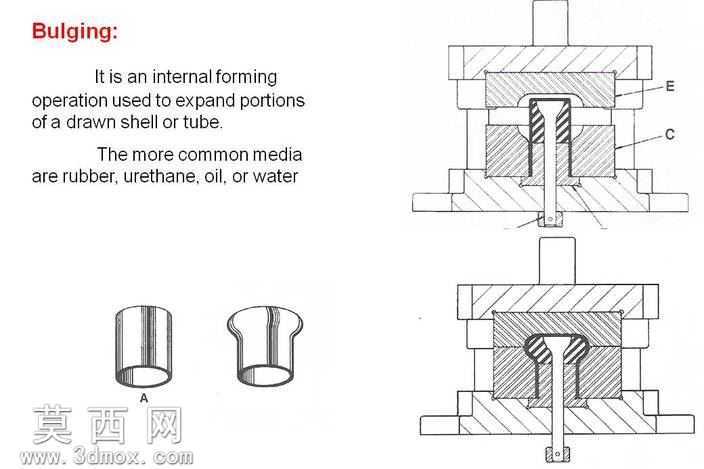

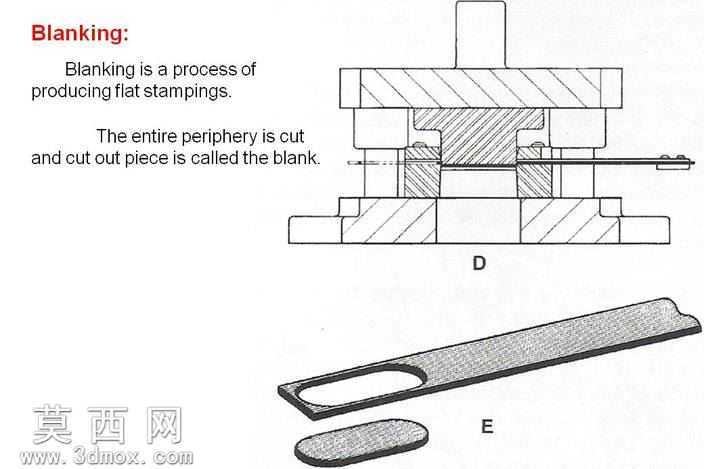

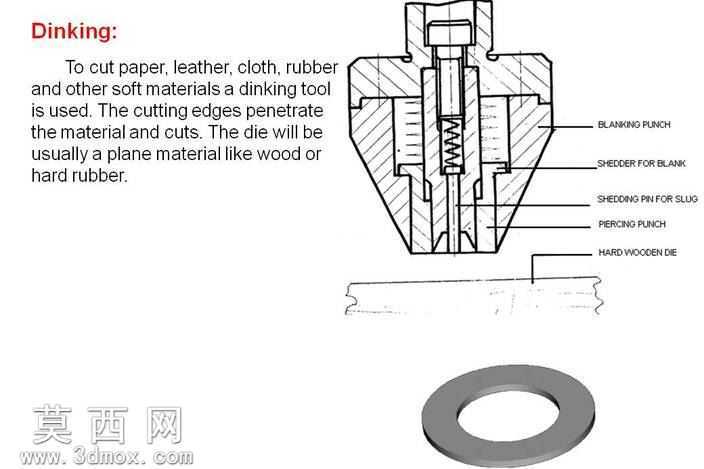

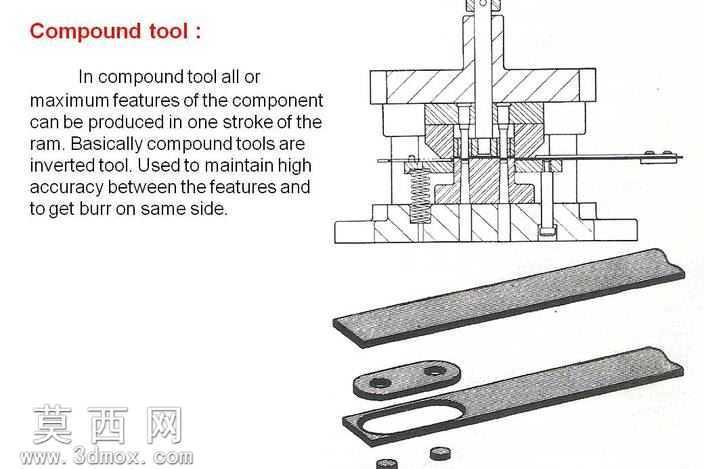

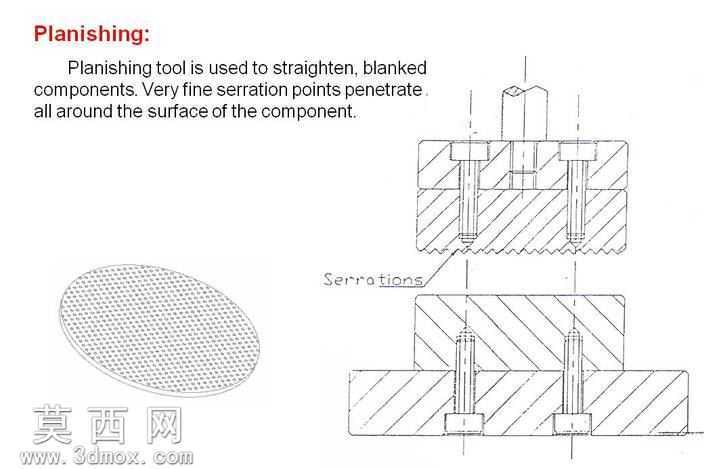

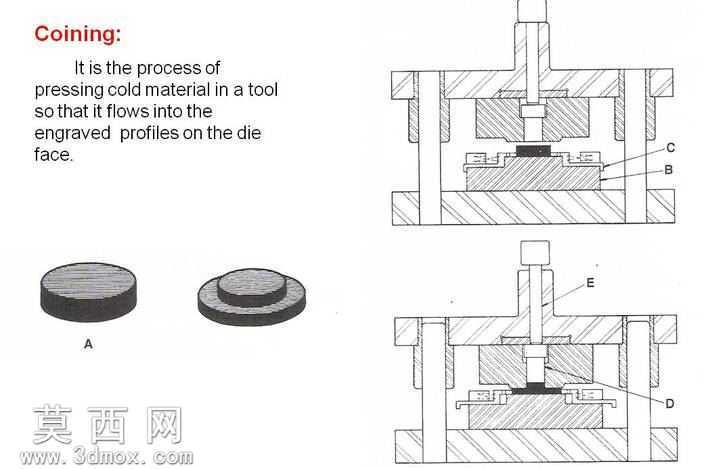

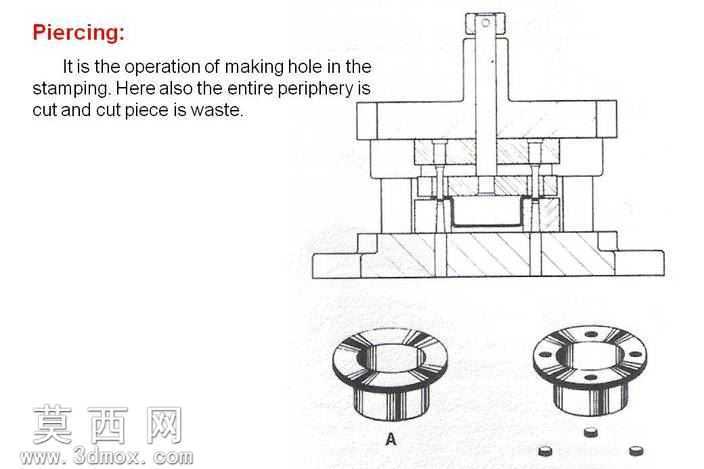

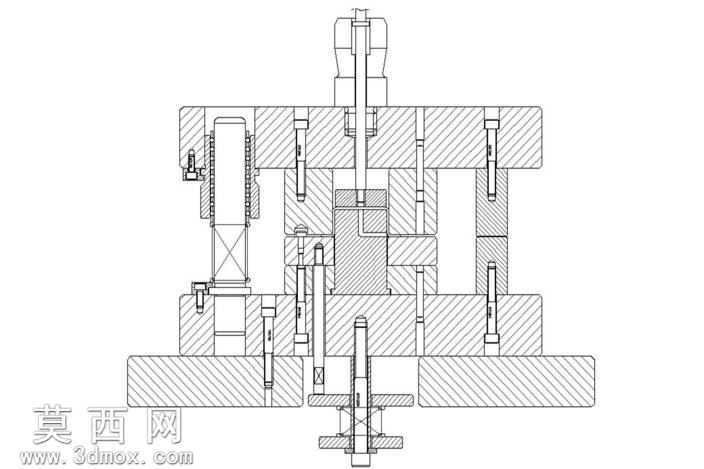

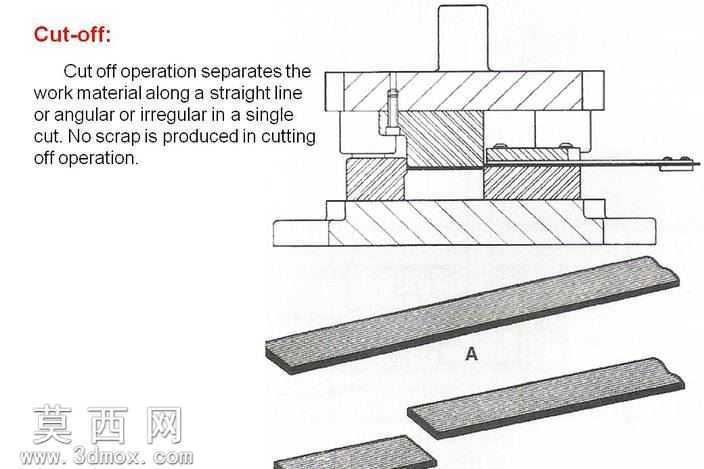

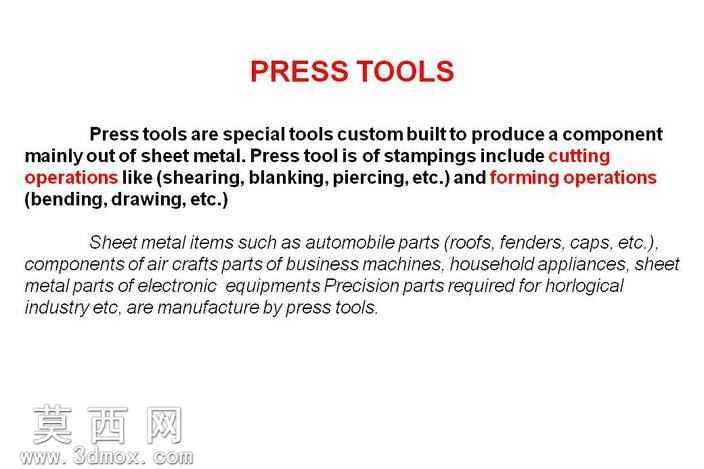

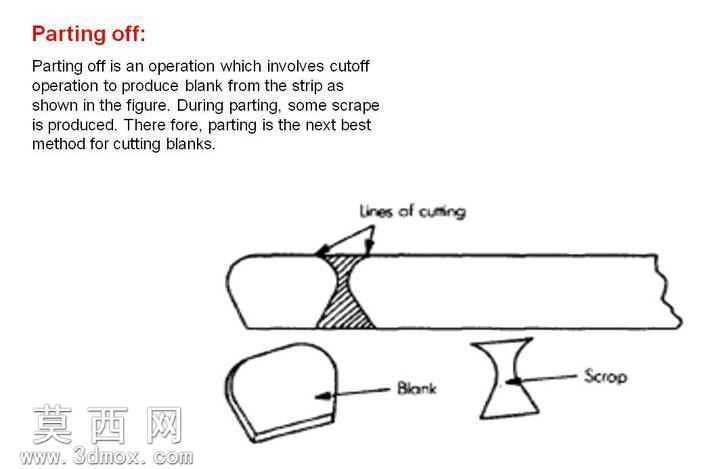

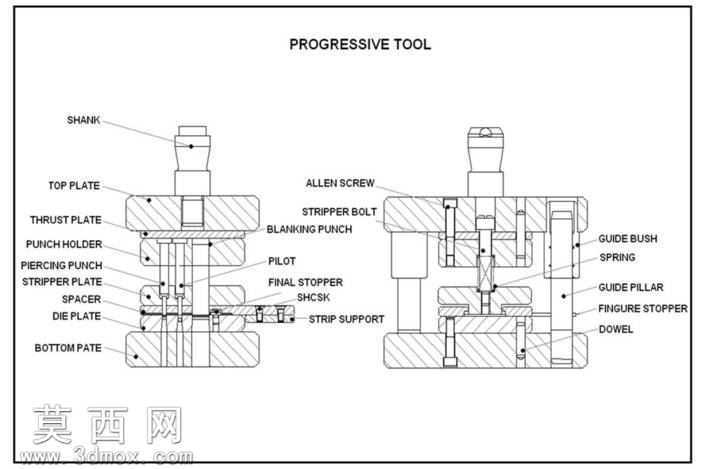

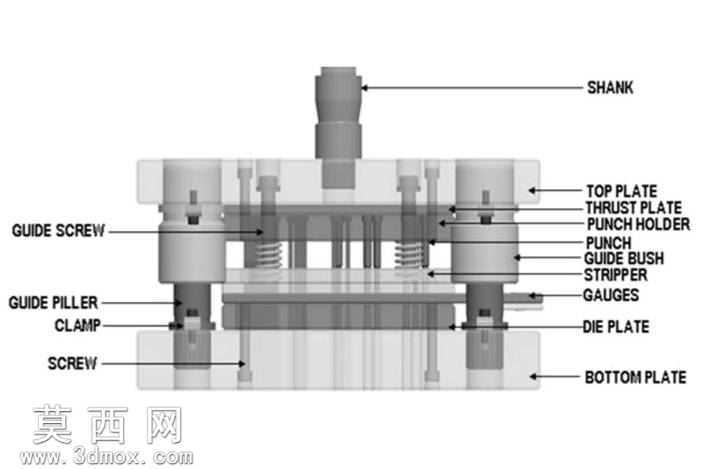

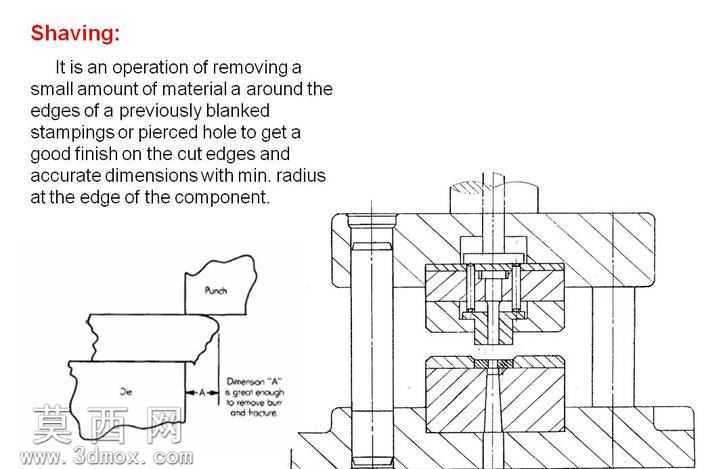

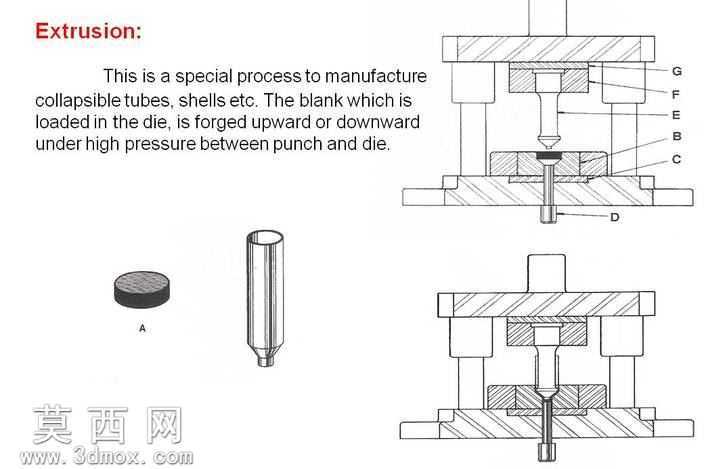

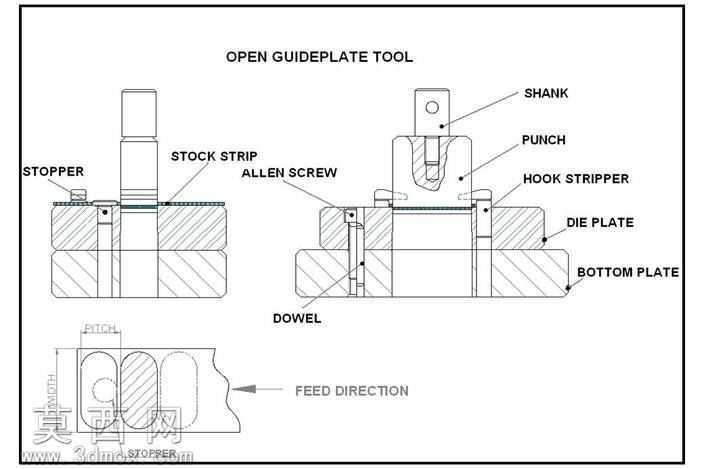

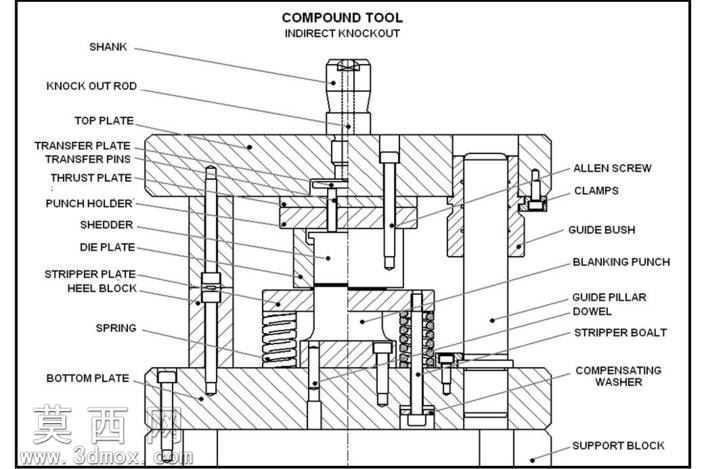

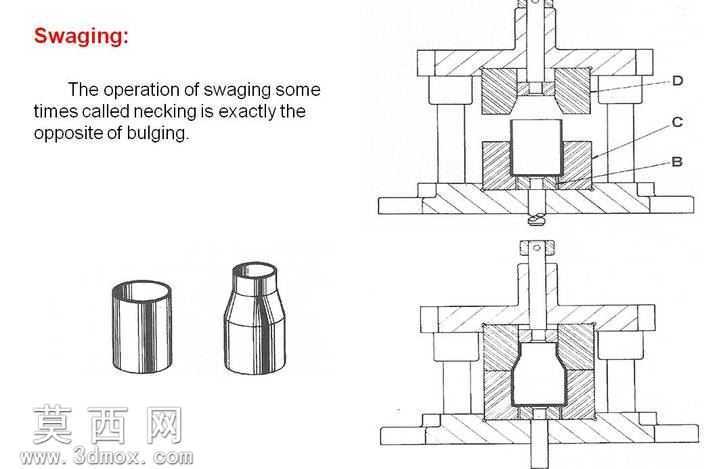

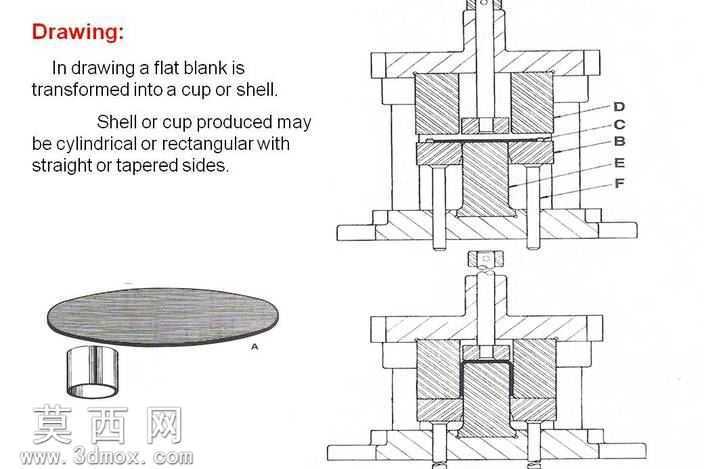

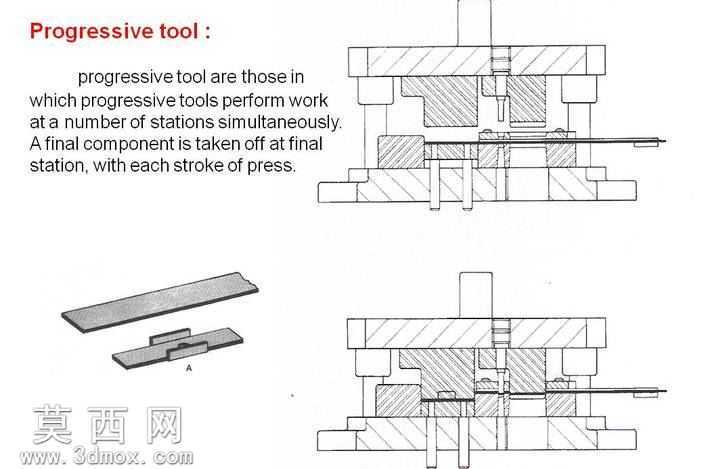

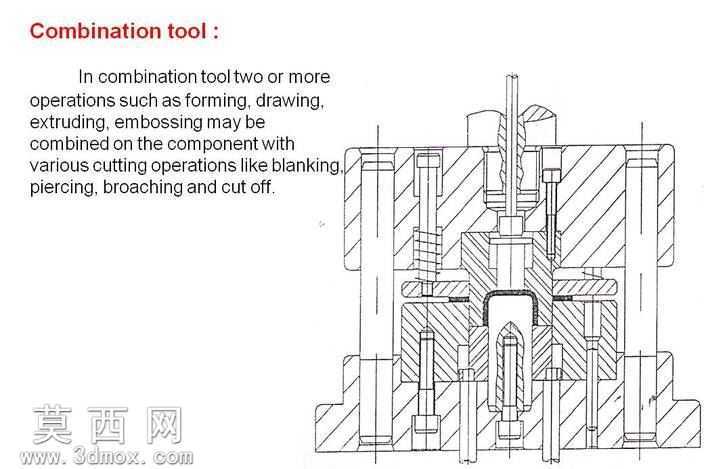

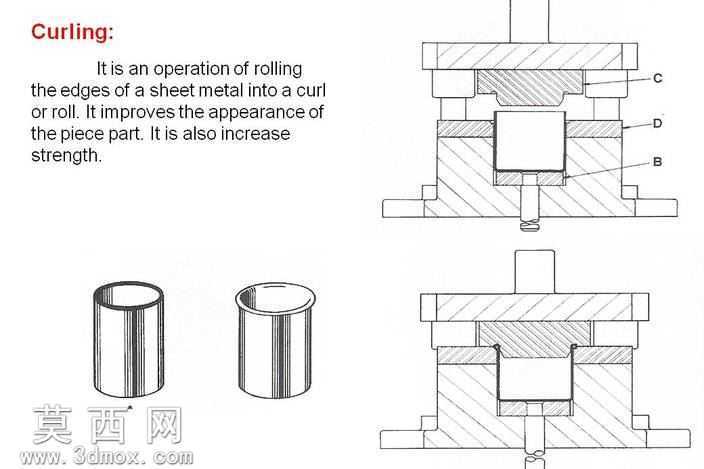

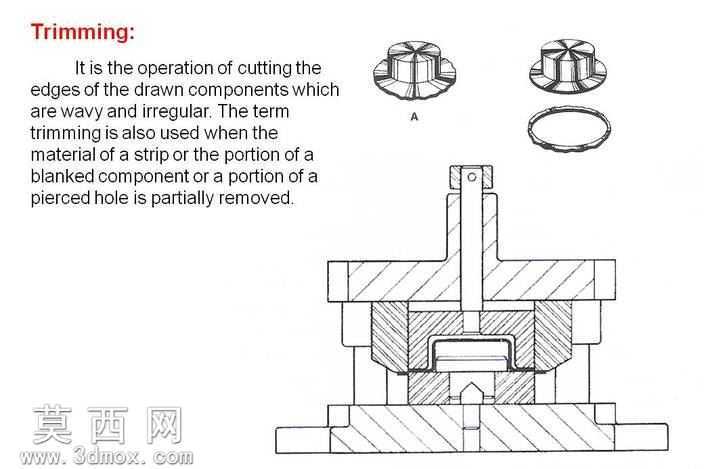

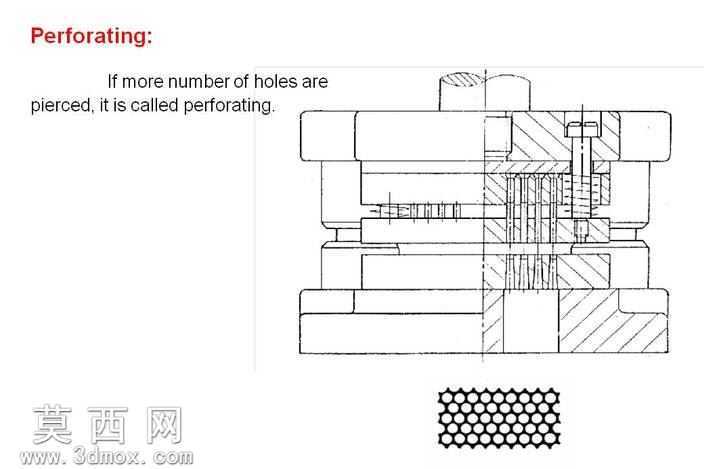

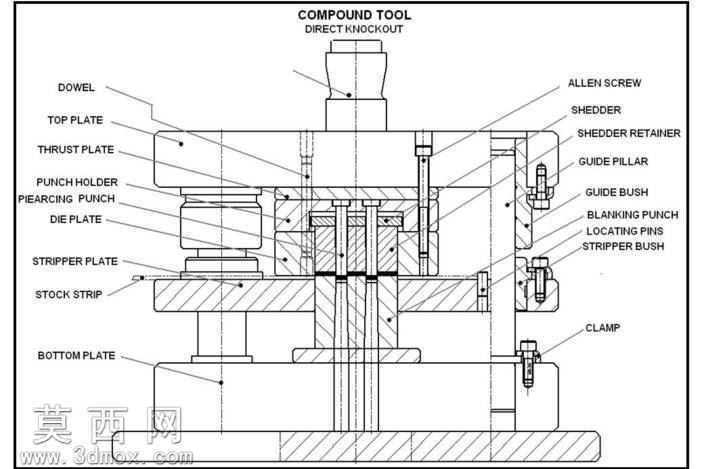

本模型为冲压模具设计教学参考三维模型，建模过程严格遵循冲压模具的实际设计逻辑，首先完成整体模架的基准搭建，依次构建上模座、下模座、导柱导套配合结构，确保模架开合过程的同轴度与运动精度符合冲压加工的公差要求。模型内部完整还原了弹性卸料组件的结构，包含矩形截面压缩弹簧、卸料板、连接螺钉的装配关系，弹簧参数按照常规冷冲压卸料力需求进行匹配，可直观展示冲压过程中卸料板的压料、卸料动作逻辑。凸模与凹模的刃口部分按照典型冲孔落料复合模的结构进行建模，刃口间隙参考普通薄钢板冲压的标准间隙值设置，同时还原了凸模固定板、垫板的层级装配关系，清晰展示各零件的受力传递路径：冲压力依次通过凸模、凸模垫板传递至上模座，卸料力通过弹簧传递至卸料板完成料带脱离。建模过程中对各零件的装配约束进行了完整定义，可实现模具开合动作的动态模拟，方便学习者理解冲压模具的工作循环：上模下行时卸料板首先接触料带完成压料，随后凸模接触板料完成冲裁，上模回程时弹簧推动卸料板将箍在凸模上的料带卸下，完成单次冲压循环。模型材质渲染按照实际模具零件的材质进行区分，模座、固定板类零件采用灰铸铁材质表现，凸模、凹模等工作零件采用合金工具钢的金属质感渲染，弹簧、螺钉等标准件按照对应标准件的材质表现，整体结构无多余冗余特征，所有配合面均按照实际加工要求设置了合理的公差配合，可作为冲压模具设计入门的结构参考，帮助学习者快速掌握冲压模具的核心组成、各零件的功能定位以及装配逻辑，理解冲压加工过程中各部件的协同工作原理，为后续独立完成冲压模具设计打下结构认知基础。
