板材冲切加工用切割模具结构设计

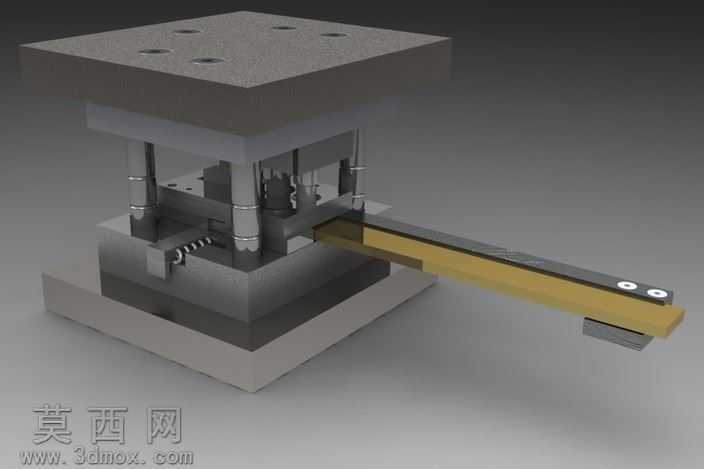

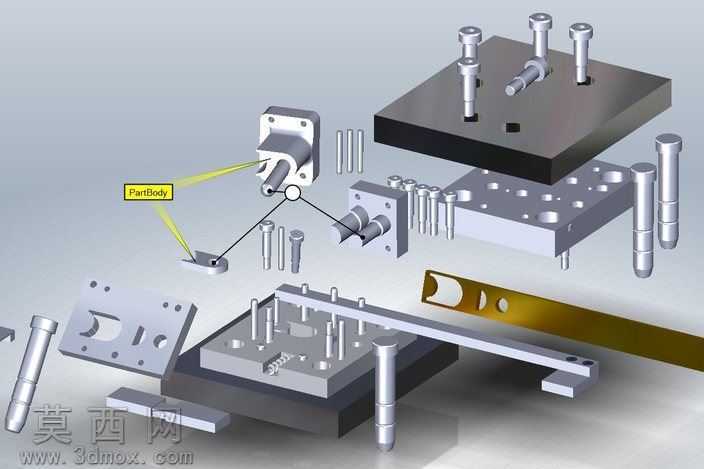

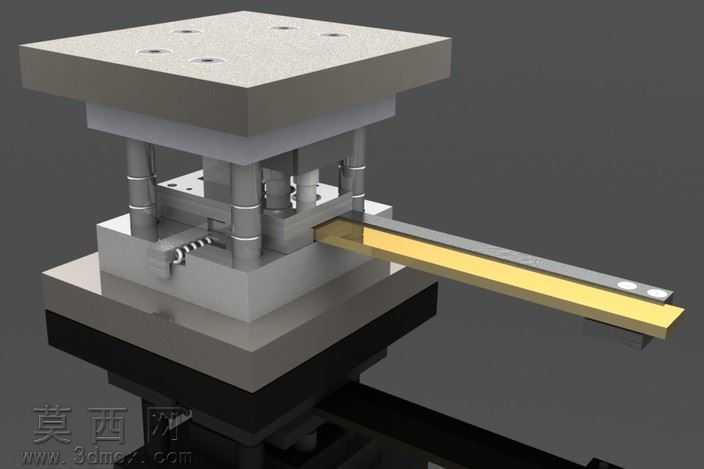

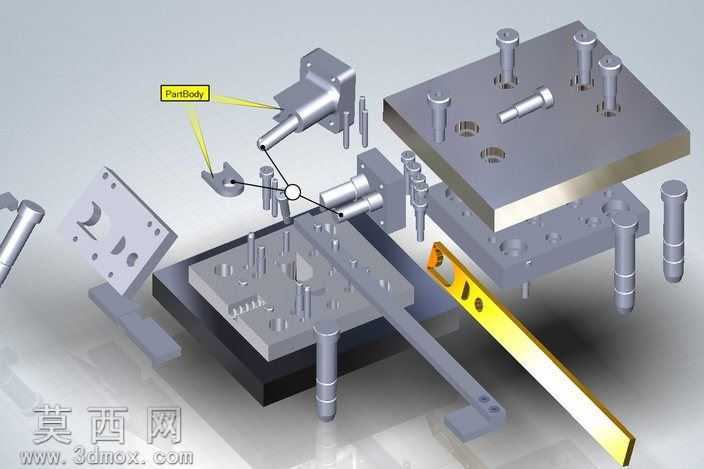

本套切割模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模、凹模、卸料组件、定位零件等全部零部件进行1:1等比例建模，确保各零件间的装配公差符合实际生产加工要求。渲染阶段采用金属材质真实质感表现，对模具钢零件赋予哑光磨砂金属材质，精准还原模具钢经磨削加工后的表面质感，对导柱、紧固螺栓等标准件赋予镀铬亮面金属材质，区分不同零件的加工工艺与表面处理效果，对辅助示意的水平尺工具赋予合金尺身与水准泡的半透明材质，提升整体渲染图的真实感与可读性。结构设计上采用后侧导柱模架结构，导柱与导套采用间隙配合，保证上下模合模过程中的运动精度，避免凸凹模发生啃模损伤；凸模采用台阶式固定结构，通过固定板与上模座锁紧固定，保证冲切过程中凸模的刚性与稳定性；凹模采用整体式镶块结构，开设与凸模轮廓精准匹配的冲切刃口，刃口侧壁设计合理落料斜度，确保冲切完成的工件可以顺畅滑落，不会卡在凹模腔内；卸料板采用弹性卸料结构，合模时压紧待加工板材，开模时箍住凸模将废料从凸模上卸下，避免废料随凸模上行影响连续冲压作业；定位结构采用侧边定位销设计，对送入模腔的板材进行精准定位，保证每一次冲切的位置精度，减少加工废品率。设计过程中优先考虑模具的加工工艺性与装配便捷性，所有非标准零件的外形均采用平面与规则曲面组合，可通过常规铣削、磨削、线切割工艺完成加工，无需特殊定制加工设备；各紧固螺钉、销钉的位置均预留足够的装配操作空间，方便模具的组装与后期维护检修；整体模架尺寸紧凑，在满足冲切行程与安装空间要求的前提下尽可能缩小模具体积，降低模具的材料成本与加工成本。建模过程中对所有活动零部件进行了运动干涉检查，模拟合模、冲切、开模、卸料的完整作业流程，确认各零件在全行程运动过程中无碰撞、无卡滞，保证模具结构设计的合理性与可行性，可直接用于后续的工程图导出与实际生产制造参考。
