多工位级进冲压模具结构设计

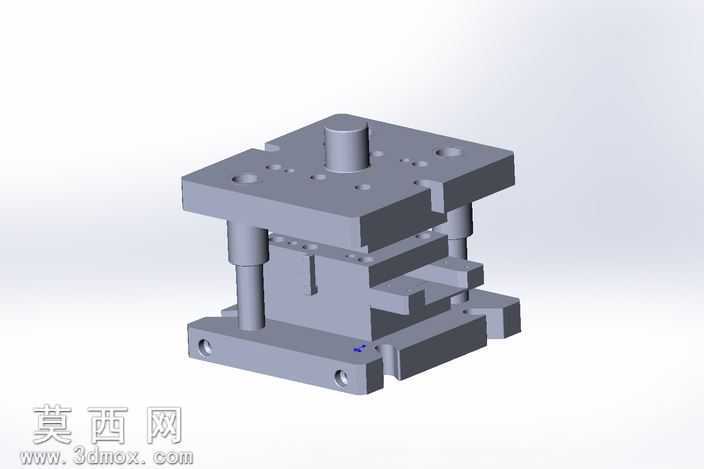

本套级进冲压模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循冷冲压模具设计规范，对上下模座、凸模固定板、凹模固定板、卸料板、导柱导套、模柄等核心零部件逐一进行特征建模，保证各零件间的装配公差符合实际生产加工要求。模型渲染阶段采用哑光金属材质模拟模具钢的真实质感，对模具各配合面、安装孔位、定位销孔进行精细化处理，清晰展现模具的分层装配结构与各工位的排布逻辑。整套模具采用标准后侧导柱模架结构，导柱导套配合精度满足高速冲压的导向需求，上模部分设置独立模柄用于与冲床滑块连接，凸模安装结构采用快换式设计，便于后期生产过程中的刃口维护与更换；下模部分设置精准的定位结构与出料避让空间，卸料板采用弹性卸料设计，可在冲压完成后顺利将条料从凸模上脱出，避免带料问题影响连续冲压效率。设计过程中充分考虑多工位级进冲压的工序排布逻辑，将冲裁、弯曲、成型等多道工序整合在一套模具内依次完成，各工位间的步距定位精度经过反复校核，避免条料送进过程中出现定位偏差导致的零件报废问题；模具的所有安装孔、螺纹孔、销钉孔均按照标准紧固件尺寸进行建模，可直接导出工程图用于生产加工，各模板的厚度、材质选型均匹配常规冲压设备的安装参数，无需额外改造即可适配普通开式冲床的安装需求。模型完整还原了级进模的实际装配关系，各活动部件的运动行程经过干涉检查，合模、开模过程中无结构干涉，能够直观展现连续冲压作业的完整工作流程，可作为冷冲压模具设计的参考案例，也可用于模具结构教学演示使用。
