直插八引脚运算放大器封装结构

　　在模拟电路搭建的各类场景里，这类八引脚直插封装的运算放大器是极为常见的基础元件，从实验室的面包板原型验证，到工业控制板卡的信号调理回路，再到民用音频设备的前级放大模块，都能见到它的身影。不同于表贴封装的器件，这种双列直插的结构在手工焊接、调试改线、教学实验场景里有着不可替代的优势，引脚的机械强度足够承受反复插拔、拆焊的应力，不需要专用的回流焊设备，普通电烙铁即可完成装配，很适合小批量试制、学生实训以及老旧设备的维修替换场景。

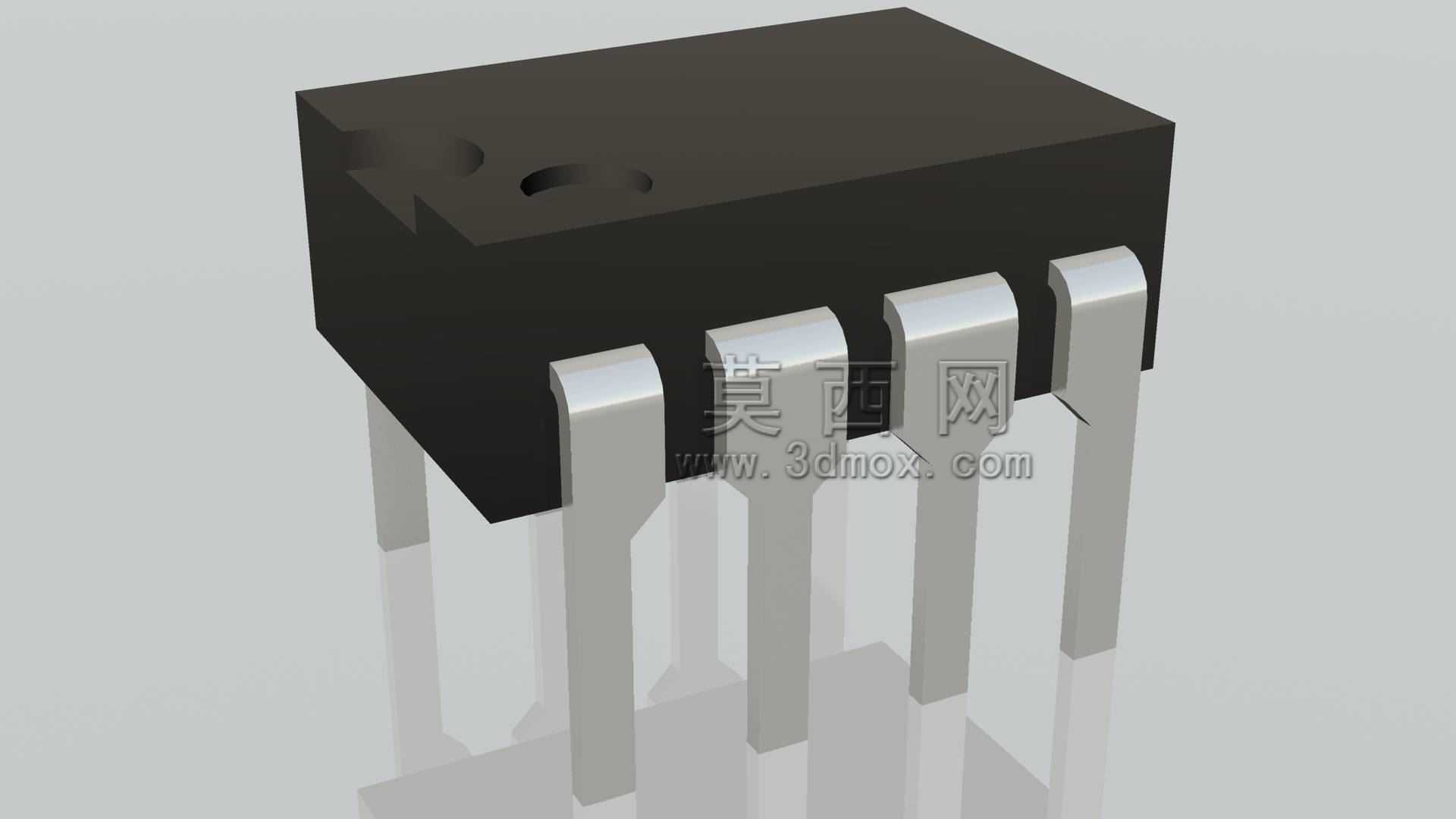

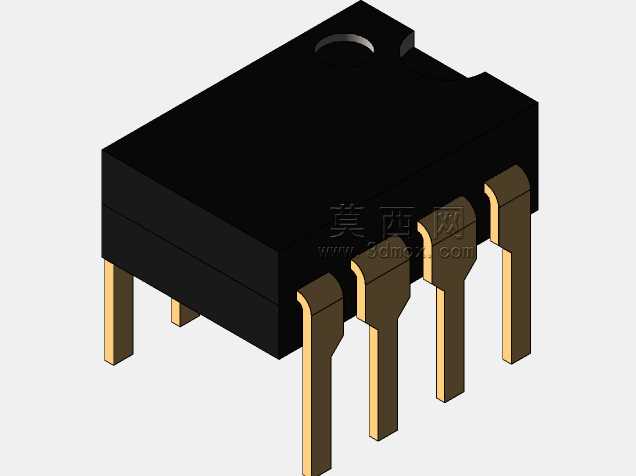

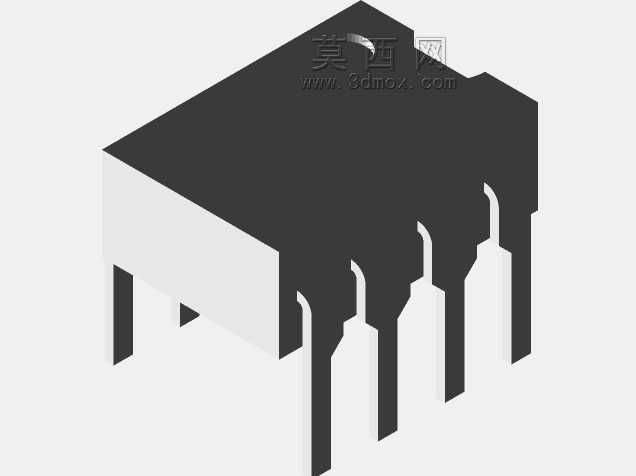

　　从功能层面来说，运算放大器本身承担着信号放大、电压比较、有源滤波、阻抗匹配等核心作用，而封装结构的设计直接决定了器件在实际电路中的适配性。这个模型还原的封装采用黑色环氧树脂模塑本体，一方面可以保护内部的硅晶圆键合结构不受外界潮气、粉尘、机械外力的损伤，另一方面环氧树脂的绝缘性能可以避免引脚间的爬电击穿，满足常规低压模拟电路的绝缘要求。本体顶部预留的圆形凹点是引脚1的定位标识，装配时可以快速确认引脚排序，避免插反造成的电路短路甚至器件烧毁，这个细节在手工装配场景里尤为重要，能大幅降低装配失误率。

　　引脚部分采用镀锡铜质引线，呈对称双列排布，每列四个引脚，引脚间距采用行业通用的2.54mm标准间距，刚好匹配通用面包板、万能板以及标准IC插座的孔位，不需要额外改孔就能直接装配。引脚的折弯角度经过精准设计，插入PCB板后，本体底部距离板面留有0.5-1mm的间隙，既可以避免焊接时焊锡顺着引脚爬到本体底部造成相邻引脚短路，也能给器件工作时的热量留出一定的空气流通空间，提升长时间工作的稳定性。引脚的横截面为矩形，插入孔位后有足够的接触面积，焊接时焊锡的浸润性更好，能形成可靠的焊点，减少虚焊风险。

　　在做PCB布局设计时，这个封装的安装边界需要提前预留足够空间：本体的长宽尺寸大概在9.8mm×6.4mm左右，加上引脚向外延伸的长度，整个器件在板上占据的安装区域需要预留10mm×18mm左右的空间，同时在器件本体周围3mm范围内尽量不要布置过高的其他元件，避免干涉插装或者后续的拆焊操作。如果是用在需要经常插拔更换的实验电路里，还可以搭配对应的八引脚IC插座，插座的焊装高度大概在5mm左右，叠加器件本体的高度，整体垂直方向需要预留10mm以上的空间，避免和外壳、其他上层板卡发生碰撞。

　　建模的时候需要特别注意几个关键尺寸的准确性：首先是两列引脚之间的跨距，标准双列直插八脚封装的列间距是7.62mm，这个尺寸如果出现偏差，会直接导致器件无法插入PCB或者IC插座；其次是每个引脚的直径和间距，2.54mm的引脚间距公差需要控制在±0.1mm以内，否则会出现个别引脚对不准孔位的情况；还有顶部定位凹点的位置，必须和1号引脚的位置对应，不能出现偏移，否则会误导装配人员的引脚判断。另外本体表面的拔模斜度也需要还原，实际注塑生产的时候，环氧树脂本体是有微小的拔模角度的，建模时加上这个细节，模型和实际器件的相似度会更高，用于装配干涉检查的时候结果也更准确。

　　在实际的电路应用里，这种封装的运算放大器工作时的功耗不高，常规工况下自身发热很小，不需要额外加装散热片，依靠引脚和PCB铜箔的导热就能满足散热需求，所以封装本身没有预留散热结构的安装位，整体结构非常紧凑。在做三维装配仿真的时候，这个模型可以直接导入到整机的板卡装配模型里，检查器件和周边结构件的间隙，确认是否存在装配干涉，尤其是在紧凑的手持设备、小型控制模块里，提前通过三维模型核对安装空间，可以避免开模或者打样后才发现元件装不下的问题，减少试制阶段的迭代成本。

　　对于刚接触电子结构设计的工程师来说，这类标准封装的元件建模是基础练习内容，通过还原这个封装的各个细节，可以熟悉标准电子元件的尺寸规范，理解封装设计里的工艺细节、装配要求、标识规则，后续做其他复杂IC封装建模的时候就能快速抓住核心尺寸要点，避免出现影响实际生产装配的尺寸错误。
