Sobe品牌Lifewater饮料瓶外观结构设计

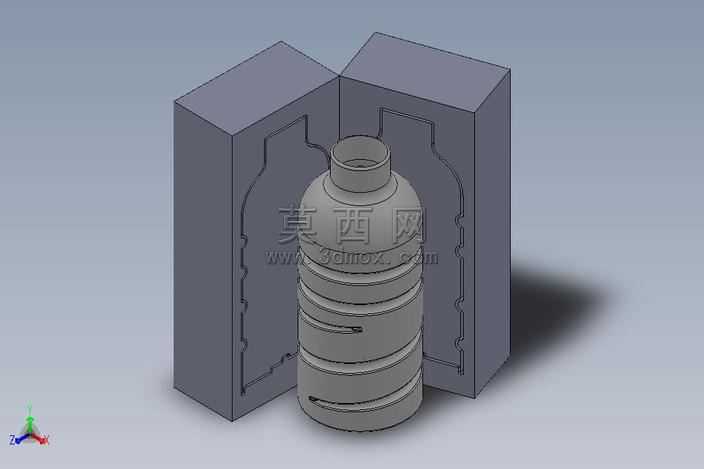

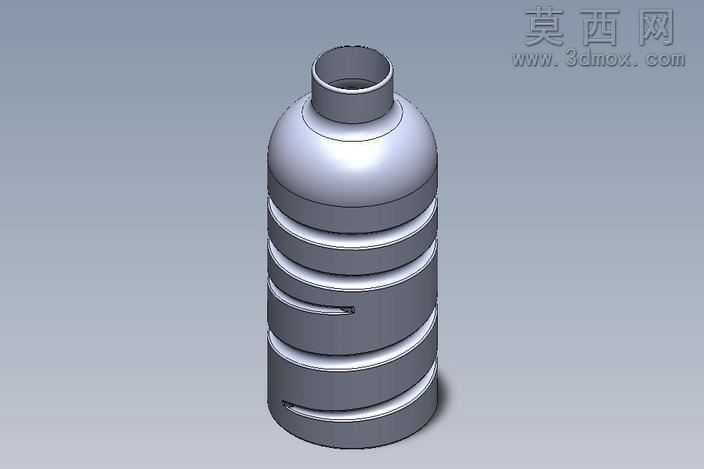

本作品为Sobe品牌Lifewater饮用水瓶的三维设计模型，建模过程依托SolidWorks平台完成，整体采用自顶向下的参数化建模思路，先以旋转凸台命令构建瓶身的基础回转基体，精准匹配饮料瓶的容量比例，瓶肩部分采用平滑圆弧过渡设计，既符合塑料吹塑成型的工艺要求，也能避免应力集中导致的瓶身变形问题。瓶身主体设计了多道环绕式螺旋凹凸加强筋结构，建模时通过螺旋线作为路径，配合扫描凸台与扫描切除命令交替完成凹凸纹路的构建，每道加强筋的宽度、深度与间距都经过反复调整，既可以提升薄壁塑料瓶身的结构强度，减少灌装、运输过程中因挤压产生的形变，也能提升消费者握持时的摩擦力，避免手持时打滑。瓶口部分采用标准螺纹接口设计，严格参照瓶装饮用水的通用瓶口尺寸规范建模，螺纹牙型、螺距与瓶口高度都匹配常规瓶盖的装配要求，保证模型可直接对接后续的瓶盖装配、灌装生产线的适配验证环节。材质渲染阶段，瓶身主体赋予半透明食品级PET塑料材质，调整材质的折射度、粗糙度与透光参数，还原塑料瓶身略带磨砂质感的通透视觉效果，螺旋纹路的凹凸边缘通过光影调整突出结构层次感，渲染时采用柔和的环境光配合主光源打亮瓶身正面，清晰展现瓶身的曲面过渡与结构细节。整体设计兼顾了包装容器的实用性与造型美观度，瓶身的螺旋纹路不仅具备结构加强的实用功能，也形成了辨识度较高的外观特征，区别于常规光滑瓶身的饮用水包装，建模过程中所有特征都保留了完整的参数化历史记录，可根据实际生产需求快速调整瓶身高度、容量、纹路密度等参数，适配不同规格的产品线需求，模型的曲面连续性达到G2级别，无破面、无重叠面，可直接用于后续的吹塑模具开发、产品渲染展示、包装结构验证等多个环节。
