PB-102型无焊电路实验面包板结构

项目分类:3D模型 发布时间:2021-09-22 ID:284616
  • PB-102型无焊电路实验面包板结构
  • PB-102型无焊电路实验面包板结构
  • PB-102型无焊电路实验面包板结构

这款PB-102面包板是电子电路原型验证阶段的核心基础配件,日常在高校电子实训实验室、创客空间、嵌入式开发工位上随处可见,不需要焊接就能快速搭建临时电路,完成功能验证、信号测试、元器件选型匹配等工作,能大幅缩短前期电路调试的周期,避免反复焊接拆改损坏元器件引脚。

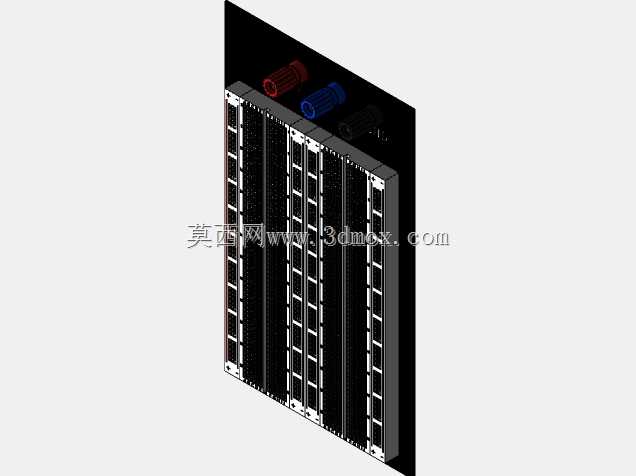

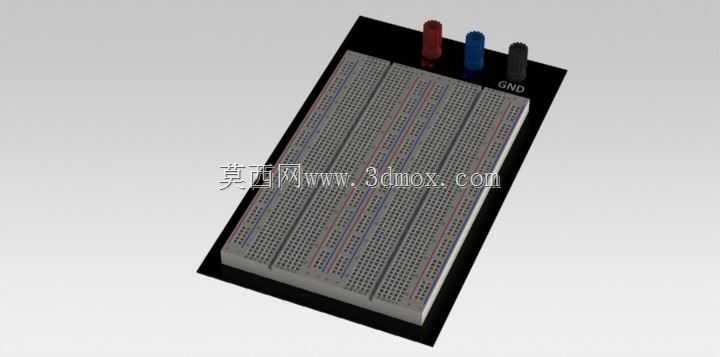

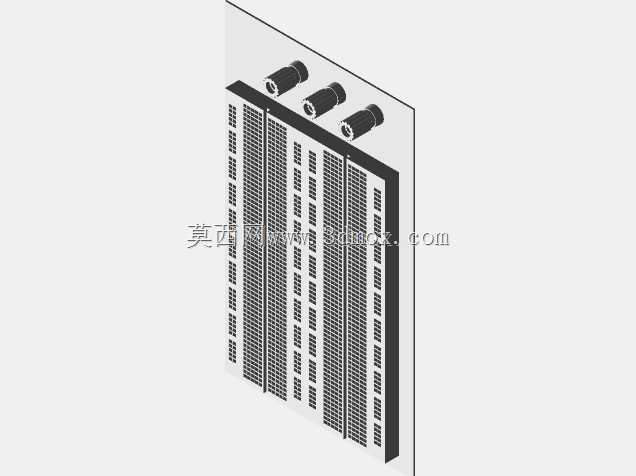

从结构设计来看,整体采用矩形平板式布局,主体基板为硬质绝缘工程塑料材质,表面排布整齐的矩阵式插孔,单孔适配直径0.4-0.7mm的元器件引脚与杜邦线插针,插孔内部采用弹性铜质接触夹片,插拔寿命可达万次以上,接触电阻稳定,能保证弱信号传输过程中无额外压降干扰。板体上方设置三个独立接线柱,分别对应正电源、负电源、接地端,红、蓝、黑三色标识清晰,大电流供电回路可直接通过接线柱引入,避免多引脚并联供电带来的接触不良问题,接线柱旁丝印清晰的极性标识,能有效降低实训过程中电源接反的概率。

板身的插孔区域做了分区设计,中间的纵向槽将主插孔区分成左右两个对称区域,适配双列直插封装的集成电路芯片,芯片跨接在中间槽两侧时,两侧引脚分别接入独立的接触条,不会出现引脚短接问题;上下两侧的横向插孔为公共电源总线区,整行连通,方便给多个并联元器件统一供电,布线时可以减少跨接线的数量,让临时搭建的电路走线更清晰,排查故障时能快速梳理信号走向。

安装边界方面,板体背部为平整平面,可直接放置在实验台面上使用,也可通过双面胶、尼龙扎带固定在定制的实验支架上,整体厚度控制在10mm以内,边缘做圆角处理,没有尖锐毛刺,日常拿取使用不会划伤手部。接触夹片的弹力经过调校,插针插入时阻尼适中,既不会因为过松导致接触脱落,也不会因为过紧造成插针弯折或者插孔内部弹片变形失效。

在实际使用场景中,这款面包板既可以满足学生模拟电路、数字电路的基础实训需求,也能支撑嵌入式开发过程中外围电路的快速搭建验证,搭配不同规格的杜邦线、跳线,可实现从简单的LED点亮电路到复杂的单片机最小系统的快速组装,不需要借助焊接工具,元器件可反复插拔复用,能有效降低实验耗材的损耗成本。板体的绝缘材质耐常规助焊剂、酒精擦拭,日常维护时用无尘布沾取无水酒精擦拭表面残留的助焊剂、灰尘即可,不会出现表面材质溶解或者标识脱落的问题。
