箱式多辊传动工业处理设备结构设计

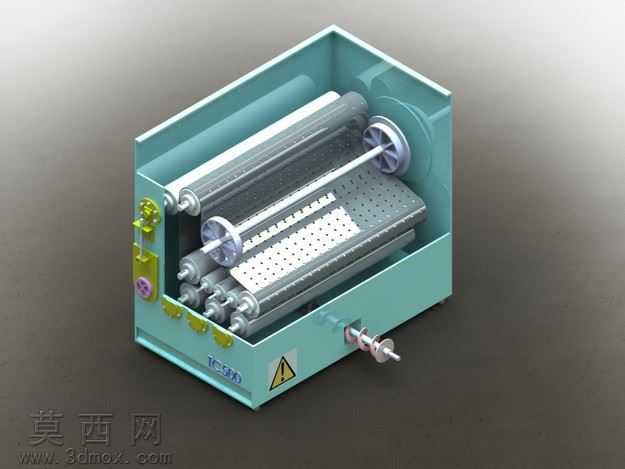

本作品采用SolidWorks完成全参数化三维建模，整体以开式箱体作为承载基体，建模阶段优先完成壳体基准面搭建，对箱体侧板、底板、端盖的钣金折弯、焊接让位结构做了精准还原，壳体表面的警示标识、型号刻印都通过贴图材质实现真实呈现，外部的调节手轮、锁止阀件、管路接头均按照实物装配关系完成约束，保证各部件的装配干涉检查全部通过。内部核心为多辊平行排布的传动结构，建模时对每根辊轴的轴径、辊面纹理、端部带轮的轮槽结构做了细节刻画，带轮与传动带的配合间隙经过反复校核，相邻辊轴的平行度公差在建模阶段通过基准轴约束严格控制，辊组下方的带孔承托板采用阵列特征完成多孔结构建模，孔位排布均匀，还原了承托物料同时实现透料、导流的功能设计。材质渲染阶段，箱体外壳采用哑光青绿色金属漆材质，模拟工业设备常用的喷涂钣金质感，辊轴表面做了镀铬亮面金属材质处理，区分出加工面与非加工面的质感差异，传动带采用黑色哑光橡胶材质，手轮、紧固件采用镀锌亮银金属材质，警示标识采用黄底黑字的反光贴纸材质，整体渲染光影柔和，将内部结构与外部壳体的层次清晰区分，半剖式的展示视角可以直观呈现内部辊组的排布逻辑与传动路径。设计思路上优先保证设备的结构合理性，从功能需求出发，先确定内部辊组的排布数量与间距，再反向推导箱体的内部容积与外部尺寸，外部的调节机构对应内部辊组的间隙调整功能，侧方的阀件对应腔体的流体进出需求，所有外部结构都与内部功能一一对应，没有冗余设计，各部件的建模都保留了完整的参数化特征，可根据实际需求调整辊组数量、箱体尺寸、辊径大小等参数，适配不同的处理工况，整体模型装配逻辑清晰，结构完整，可直接用于结构验证、方案展示以及工程图导出。
