手摇式齿轮传动起重牵引装置结构设计

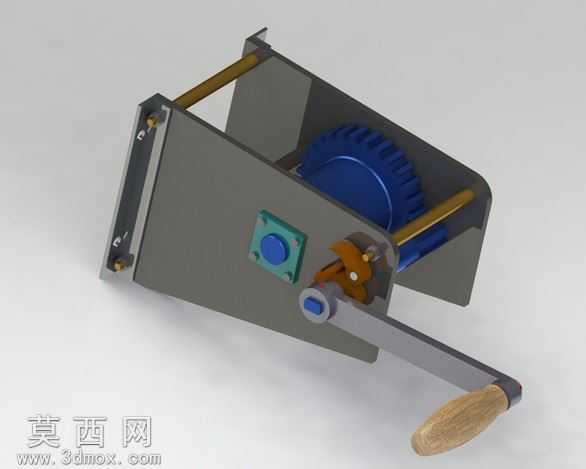

本作品为手动操作的齿轮传动牵引起重装置三维模型，建模阶段采用自底向上的装配思路完成全结构搭建，首先对核心传动部件进行参数化建模：依据250公斤额定负载的受力要求，计算大直径从动齿轮的模数、齿厚与齿廓参数，通过渐开线齿廓生成命令完成齿轮实体构建，保证齿形啮合的精度符合机械传动标准；随后完成主动轴、摇臂、木质手柄、机架侧板、止逆棘爪、端盖紧固件等零件的独立建模，对每个零件的装配基准面、配合孔位进行公差预留，确保虚拟装配时无干涉问题。渲染阶段采用写实材质方案：机架钣金件赋予哑光深灰色金属材质，添加细微的拉丝纹理与边角磨损效果，模拟实际钣金加工后的表面质感；传动齿轮赋予深蓝色工程塑料与金属结合的材质，区分齿面与轮毂的材质差异，齿面添加轻微的光泽度表现机加工的光滑质感；摇臂采用银灰色金属材质，手柄部分赋予浅棕色实木纹理，还原木质握把的自然肌理；止逆棘爪、紧固件等小零件采用镀锌金属材质，添加细微的倒角反光效果提升真实感。结构设计上，装置采用开放式机架布局，两块平行侧板通过横向支撑杆与紧固件连接形成稳定支撑框架，主动轴贯穿侧板安装摇臂与主动小齿轮，从动大齿轮与卷筒同轴布置，通过齿轮减速放大输入扭矩，满足250公斤负载的牵引提升需求；摇臂与主动轴之间设置止逆棘爪结构，可在停止摇转时自动卡合齿轮齿槽，防止负载下坠引发安全问题，摇臂末端的木质手柄符合人体工学握持弧度，降低长时间手动操作的疲劳感；侧板外侧设置方形端盖与蓝色密封堵头，对轴端进行防护同时预留润滑注油位置，兼顾结构实用性与维护便利性。整体模型装配关系完整，所有运动部件均保留正确的配合约束，可直观演示手动摇转时的齿轮传动、棘爪止逆的完整工作过程，各零件的壁厚、连接位置均参考手动起重器械的行业设计规范，具备实际结构参考价值。
