SEW斜齿轮减速电机一体化结构三维设计

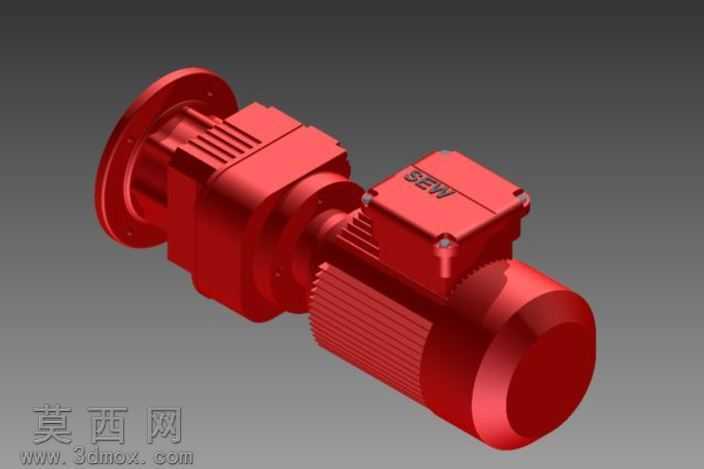

本作品为SEW品牌RF系列斜齿轮减速电机的三维参数化建模成果，建模过程严格遵循原厂产品的实际尺寸比例与装配逻辑，完整还原了该款减速电机的一体化集成结构。建模阶段首先对产品进行模块化拆解，将整体划分为法兰输出端、斜齿轮减速腔体、电机本体、接线盒四大核心模块，分别完成各模块的特征建模后按照实际装配约束完成整体拼装，确保各部件的同轴度、装配间隙与实物完全一致。材质渲染阶段针对不同部件的实际材质属性进行参数调校：电机外壳与减速箱体采用工业哑光铸铁材质，调整粗糙度参数还原铸件表面的细微颗粒质感，同时添加均匀的金属红色漆面涂层，模拟原厂设备的防腐漆面效果，漆面设置轻微的环境反射属性，避免塑料感失真；接线盒盖板设置细微的磨砂质感，盒体表面的SEW品牌标识采用浮雕特征建模，搭配深色填充还原铭牌标识效果；输出法兰端面加工出精准的螺栓孔定位特征，孔位倒角、安装止口的细节均做了还原，电机散热筋部分采用阵列特征完成建模，筋条的间距、高度、圆角过渡完全匹配实物参数，确保散热结构的形态准确。结构设计上完整还原了斜齿轮减速机构与电机的直连集成形式，省去了传统联轴器连接的冗余结构，清晰展现了该类减速电机结构紧凑、传动效率高的设计特点，接线盒的倾斜安装角度、接线端口的密封结构、电机后端盖的散热风罩轮廓都做了精细化处理，没有忽略小尺寸的结构细节。渲染阶段采用三点布光方案，主光源从侧上方打亮主体，突出设备的轮廓立体感，辅助光源补全暗部细节避免结构死黑，背景采用渐变灰色调突出红色设备主体，添加柔和的地面阴影增强模型的真实感，整体渲染效果清晰展现各部分的结构衔接关系，可用于工业传动方案展示、设备选型参考、教学演示等场景，建模过程中对所有特征做了参数化关联，可通过修改核心参数快速适配同系列不同规格的减速电机模型，具备一定的参数拓展性。
