两级传动螺旋齿轮减速机三维结构设计

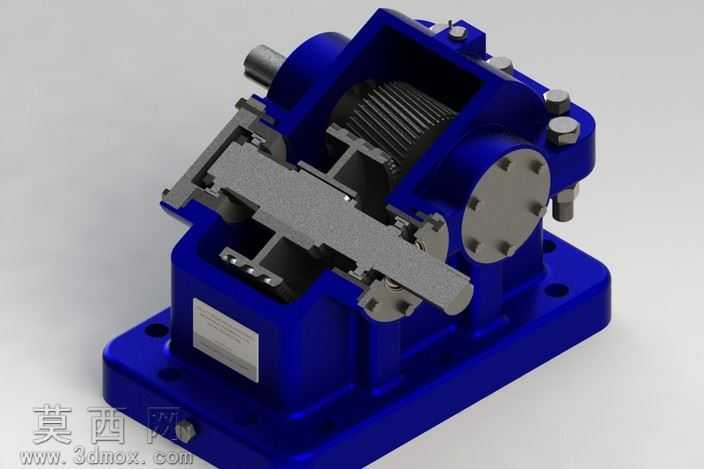

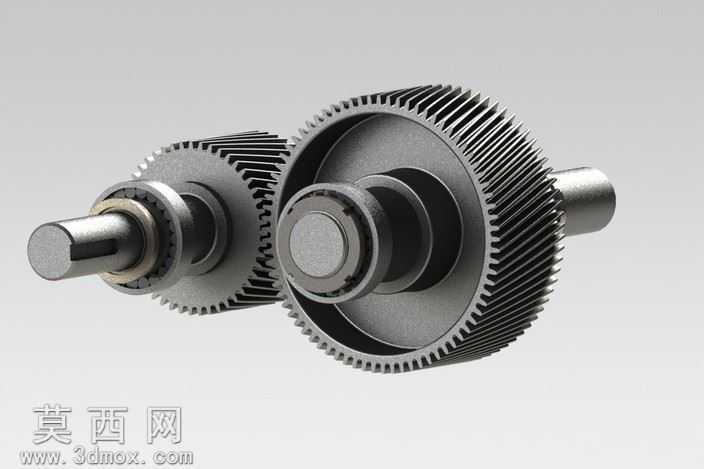

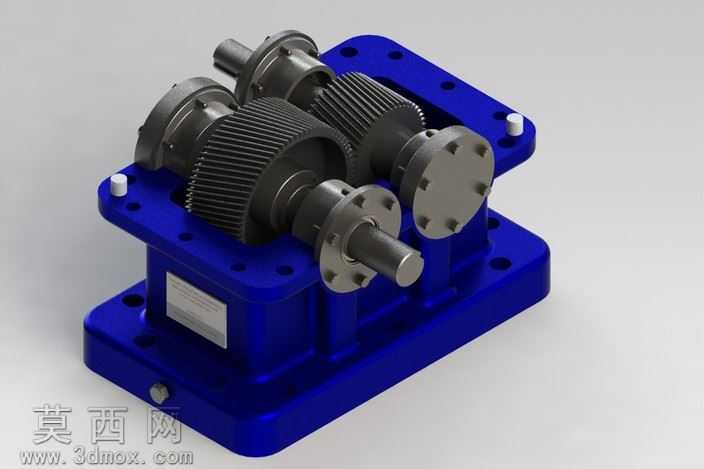

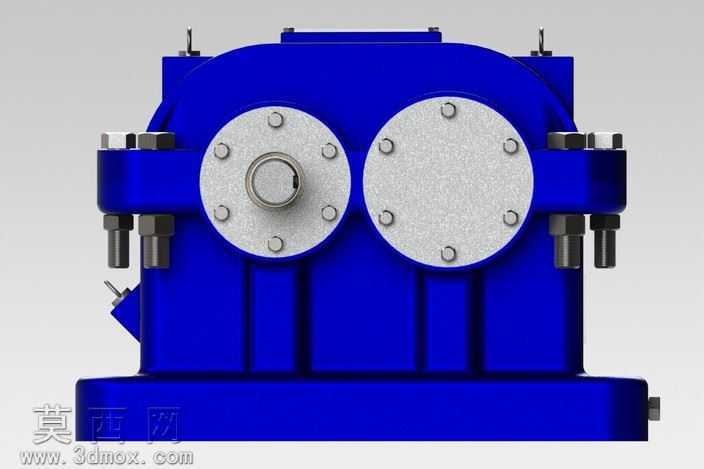

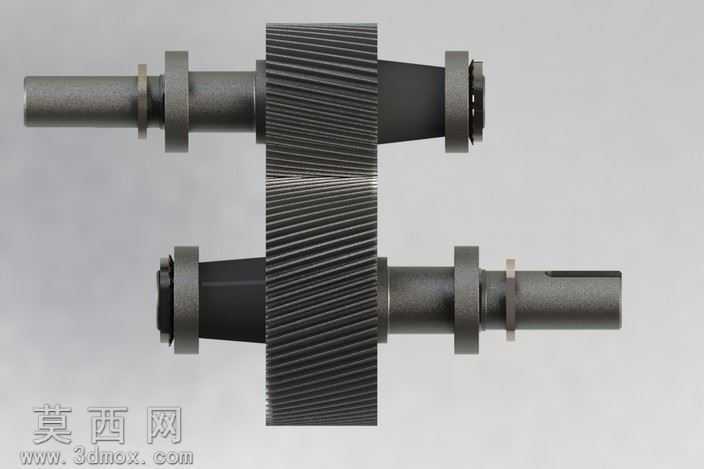

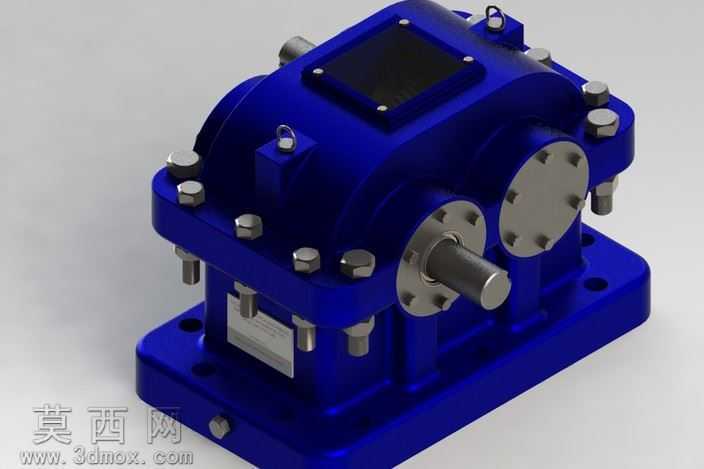

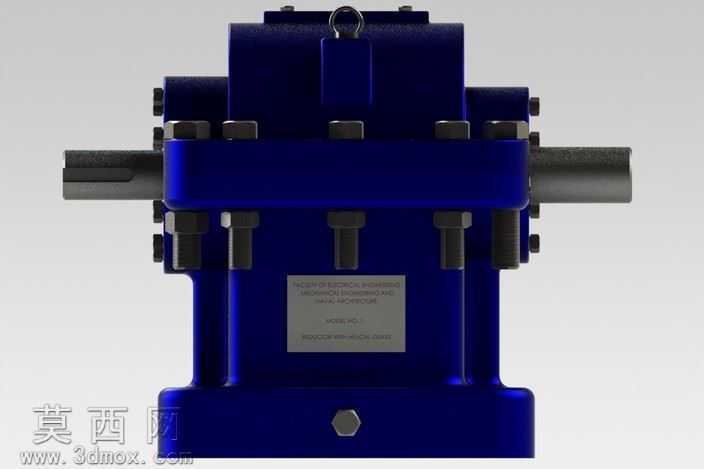

本作品为两级传动螺旋齿轮减速机的三维建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数化推演，确定各级齿轮的传动比、中心距、齿宽等核心参数后，在三维建模环境中逐一生成各个零部件。首先完成箱体部分的建模，下箱体采用一体化铸造型腔结构，预留轴承安装孔位、定位销孔与螺栓连接孔，上箱盖对应设计合箱定位结构、观察窗安装位与透气塞安装座，箱体表面做圆角过渡处理，既符合铸造工艺要求，也避免应力集中问题。传动部分的核心为两对螺旋齿轮，建模时精准绘制渐开线齿廓，通过螺旋扫描生成斜齿特征，保证齿面啮合的接触精度，齿轮与轴采用键连接定位，轴段设计严格匹配轴承内圈、齿轮轮毂、联轴器的安装尺寸，轴肩位置做退刀槽与圆角处理，满足加工与装配的工艺要求。标准件部分包含深沟球轴承、内六角螺栓、圆柱定位销、端盖、油塞、联轴器等，所有标准件均按照国标参数建模，保证装配时的干涉检查有效性。装配过程采用自下而上的装配逻辑，先完成轴系部件的子装配，将齿轮、轴承、轴套、端盖依次装配到输入轴、中间轴与输出轴上，验证轴系的转动灵活性后，再将三个轴系部件装配到下箱体的对应轴承座位置，扣合上箱盖后穿入连接螺栓与定位销完成合箱，最后装配输入输出端的联轴器、箱体底部的油塞与侧面的铭牌。渲染阶段为箱体赋予深蓝色哑光金属漆材质，模拟工业减速机的铸钢喷塑外观，齿轮与轴类零件赋予银灰色金属材质，添加细微的磨削纹理表现机加工质感，螺栓、轴承等标准件做镀锌亮面金属效果，场景采用柔和的工业摄影棚布光，多角度打光避免齿面与箱体边角出现死黑区域，清晰展现两级齿轮的啮合排布、轴系的支撑结构与箱体的连接细节。整个模型共包含四十余个独立零部件，所有配合关系均按照实际机械装配约束添加，可完成转动仿真验证，直观展现螺旋齿轮减速机的动力传递路径：动力从输入轴传入，经过第一对螺旋齿轮减速后传递到中间轴，再经过第二对螺旋齿轮二次减速后从输出轴传出，实现大扭矩低转速的动力输出，模型完整还原了硬齿面螺旋齿轮减速机的典型结构，可用于机械原理教学、结构方案评审与装配工艺演示。
