TR6型蜗轮蜗杆减速机三维建模作品

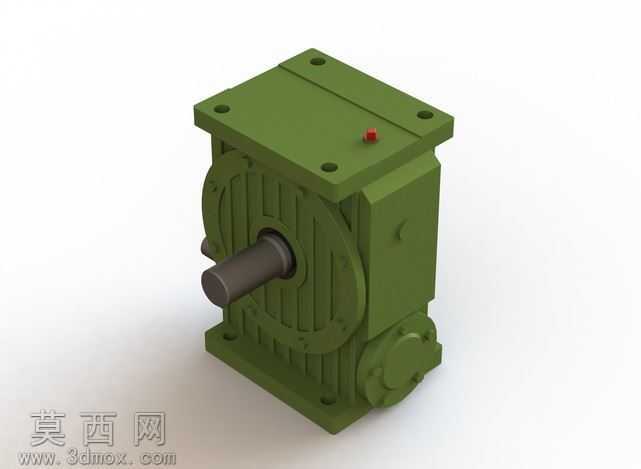

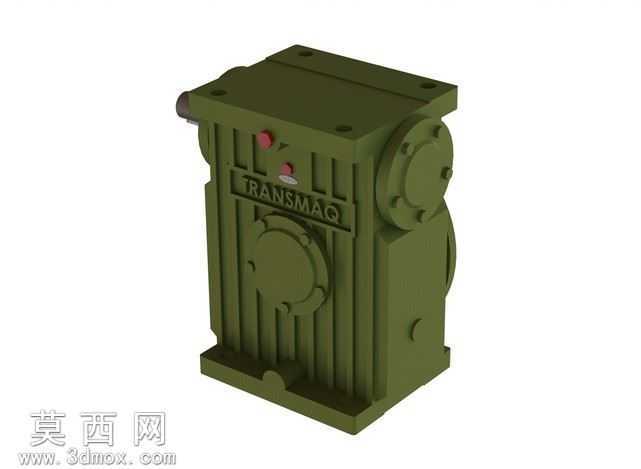

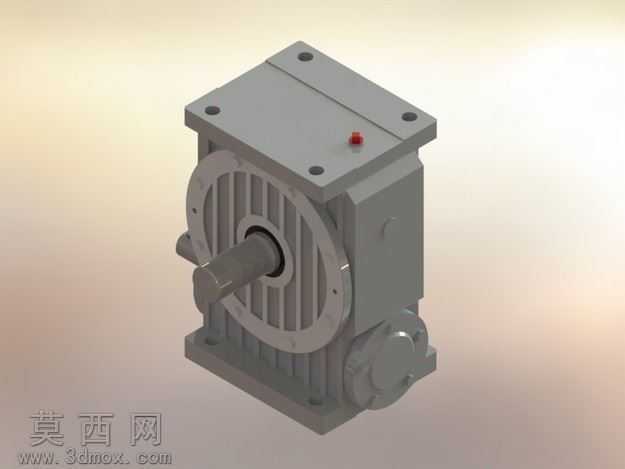

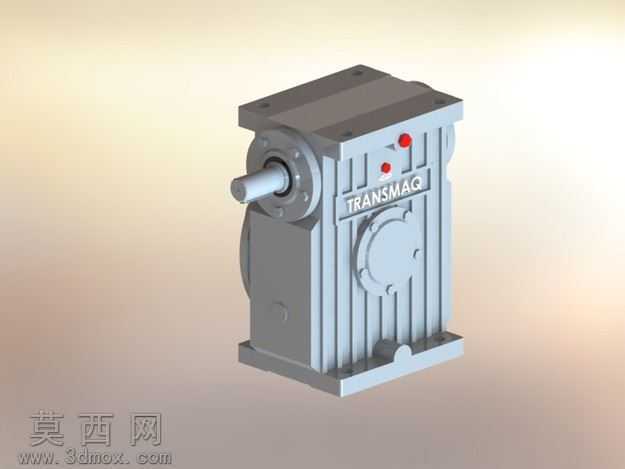

本作品为TR6型蜗轮蜗杆减速机的三维建模成果，建模过程严格遵循工业减速机的实际结构比例与装配逻辑，在三维软件中先完成整体轮廓的草绘定位，以箱体为核心基准件逐步拆分各个子部件的建模层级。箱体部分采用实体拉伸结合切除特征完成主体型腔构建，外表面的竖向散热筋通过阵列特征实现均匀排布，既还原了铸件箱体的外观特征，也预留了后续散热仿真的结构基础；箱体上的安装孔位、端盖配合止口均按照实际公差配合要求做了特征预留，前端面的品牌标识区域采用包覆特征实现凹刻效果，还原实物的铭牌标识细节。传动核心部件的建模中，蜗轮与蜗杆的齿形按照1:40的传动比参数做了精确齿廓绘制，通过螺旋扫描特征完成蜗杆齿面构建，蜗轮齿圈采用参数化阵列生成轮齿，保证啮合间隙的合理性，可直接用于后续的传动干涉检查与运动仿真。端盖、油标、透气塞等附属配件均按照实物外观做了细节还原，侧部的圆形观察端盖做了螺栓孔的环形阵列，顶部的注油孔、油位指示器采用凸台加切除的方式完成细节刻画，输入输出轴的轴伸端做了键槽特征的还原，匹配实际的轴系装配要求。材质渲染环节，箱体采用军绿色哑光铸铁材质，调整了表面粗糙度参数还原铸件的磨砂质感，金属端盖与轴件采用深灰色金属漆材质，适当添加反光效果区分加工面与非加工面的质感差异，螺栓等标准件采用镀锌亮面金属材质，通过材质差异清晰区分不同部件的功能属性。整体建模采用自底向上的装配逻辑，所有部件均保留完整的参数化特征，可根据实际需求修改传动比、安装尺寸等参数，模型装配完成后做了全局干涉检查，确保各部件配合间隙合理，无穿模错位问题，能够直观展示该款逆时针转向减速机的内部结构与外部安装特征，可用于机械设计教学、设备选型展示、虚拟装配仿真等场景。
