Traxxas TRX3.3R/C引擎缸体结构三维设计

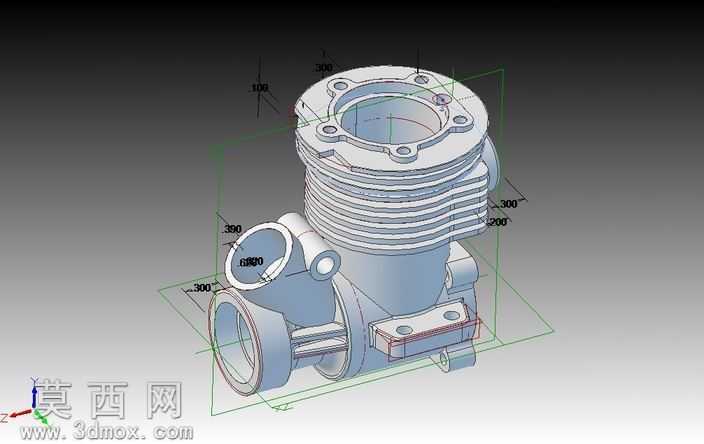

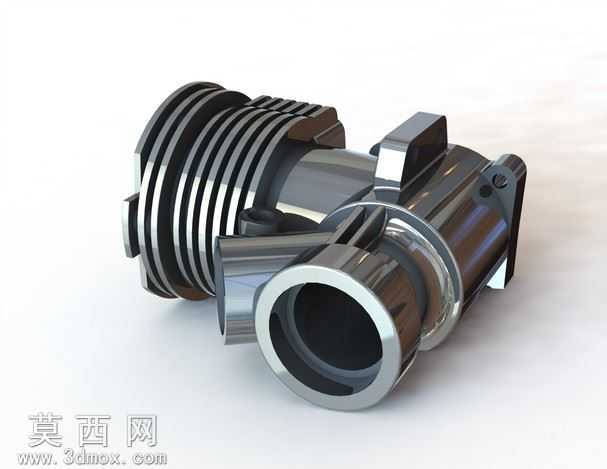

本作品为Traxxas TRX 3.3 R/C模型专用引擎的核心缸体部件三维建模成果，建模过程严格参照实物测绘尺寸与原厂设计参数，在三维建模软件中完成全参数化特征构建。建模初期先梳理引擎缸体的功能逻辑：作为模型内燃机的核心承载构件，缸体需要集成气缸工作腔、进气转接通道、排气安装接口、散热鳍片组、机架固定位等多个功能区域，因此建模时采用自底向上的特征搭建思路，首先以回转特征构建气缸主体的圆柱腔体，精准控制缸内壁的直径尺寸与内壁粗糙度要求对应的建模精度，保证后续活塞组件装配的配合公差符合RC引擎的设计标准。在缸体上部的缸盖安装面，通过阵列特征构建四个均匀分布的螺栓安装孔，每个孔位的沉台深度、孔径参数都与原厂缸盖的固定螺栓规格匹配，安装平面做平面度约束，保证缸盖装配后的密封性能。缸体外壁的散热鳍片采用等距阵列的拉伸特征制作，每片鳍片的厚度、间距都经过优化，既保证模型仿真的还原度，也对应真实引擎工作时的散热需求，鳍片边缘做微小倒圆角处理，还原金属压铸零件的工艺特征。缸体侧部的进气转接通道采用扫掠特征构建，精准还原气道的倾斜角度与内壁曲面，保证进气气流的顺畅性，气道接口处的安装凸台、定位孔位都按照化油器安装尺寸做精准定位。下部的曲轴安装腔采用同轴回转特征构建，保证曲轴转动的同轴度要求，侧方的机架固定座做加厚处理，对应真实零件的受力需求，固定座上的两个安装孔位做沉孔设计，匹配固定螺丝的安装尺寸。建模全程对各特征做参数化关联，方便后续修改调整，所有转角位置都根据金属铸造零件的工艺要求添加合适的铸造圆角，避免应力集中的结构缺陷。渲染阶段采用金属铝合金材质模拟缸体的压铸金属质感，调整材质的粗糙度与金属度参数，还原真实引擎缸体使用后的轻微磨砂金属质感，添加工程制图风格的尺寸标注线与基准参考平面，清晰展示各关键部位的尺寸参数与位置关系，整体模型结构完整，特征清晰，可用于RC引擎的结构教学、改装设计参考、模型配件复刻等场景，各装配接口的尺寸精度满足虚拟装配的验证需求，能够直观展示小排量模型内燃机缸体的典型结构设计特点。
